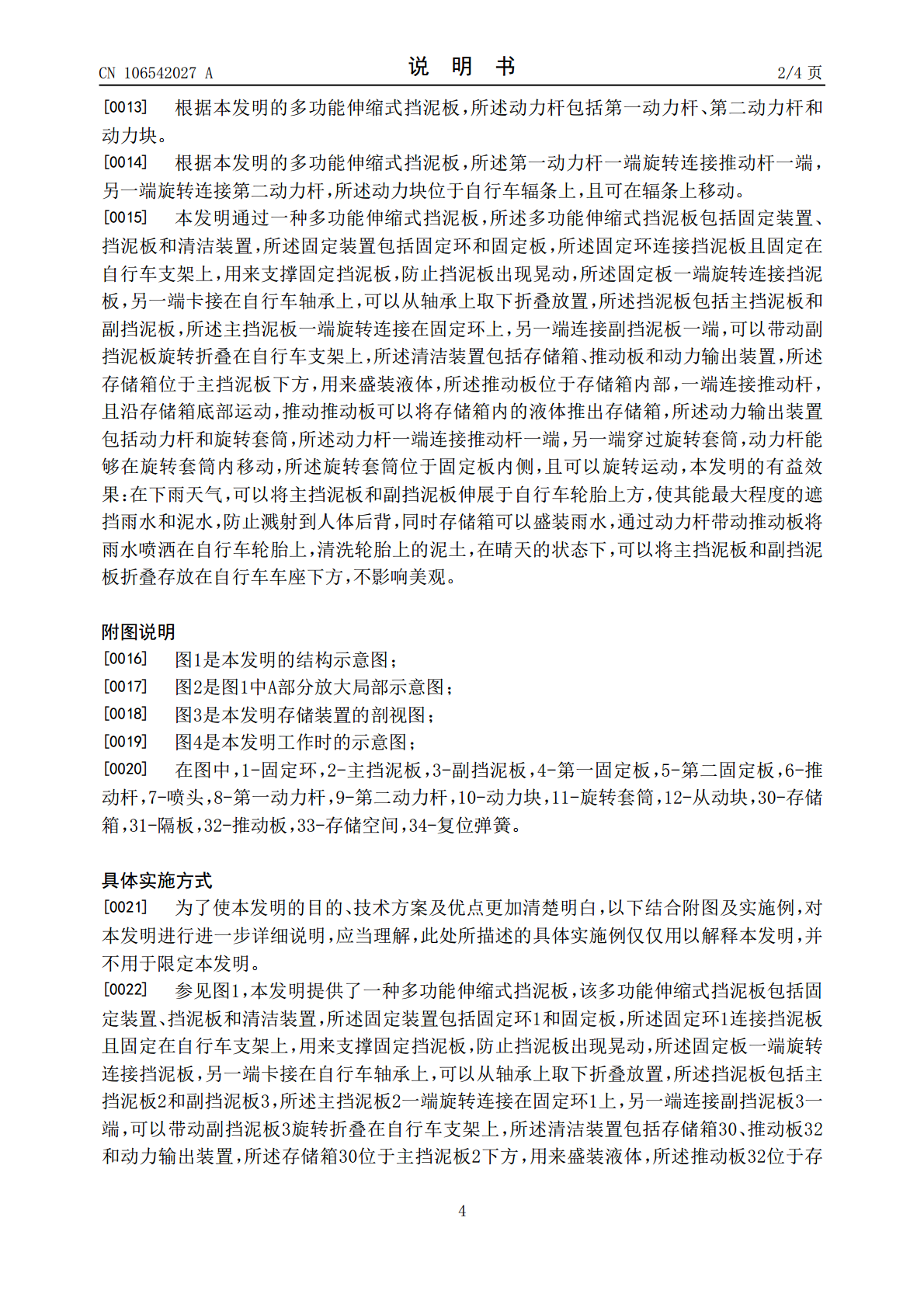

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106542027A(43)申请公布日2017.03.29(21)申请号201610934382.4(22)申请日2016.10.31(71)申请人潍坊连海潜孔凿岩机械有限公司地址262404山东省潍坊市昌乐县朱刘街道万庄村南潍昌路北(72)发明人许连海(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人张迎召(51)Int.Cl.B62J15/04(2006.01)B62J15/02(2006.01)B60S1/68(2006.01)权利要求书1页说明书4页附图1页(54)发明名称多功能伸缩式挡泥板(57)摘要本发明适用于自行车技术领域，提供了一种多功能伸缩式挡泥板，包括固定装置、挡泥板和清洁装置，固定装置包括固定环和固定板，固定环连接挡泥板且固定在自行车支架上，固定板一端旋转连接挡泥板，另一端卡接在自行车轴承上，挡泥板包括主挡泥板和副挡泥板，主挡泥板一端旋转连接在固定环上，另一端连接副挡泥板一端，清洁装置包括存储箱、推动板和动力输出装置，存储箱位于主挡泥板下方，推动板位于存储箱内部，且沿存储箱底部运动，动力输出装置包括动力杆和旋转套筒，动力杆一端连接推动板一端，另一端穿过旋转套筒，旋转套筒位于固定板内侧，借此，本发明在防泥防水的同时能够对轮胎上的泥土进行清洗，且可折叠隐藏不影响美观。CN106542027ACN106542027A权利要求书1/1页1.一种多功能伸缩式挡泥板，其特征在于，所述多功能伸缩式挡泥板包括固定装置、挡泥板和清洁装置，所述固定装置包括固定环和固定板，所述固定环连接挡泥板且固定在自行车支架上，所述固定板一端旋转连接挡泥板，另一端卡接在自行车轴承上，所述挡泥板包括主挡泥板和副挡泥板，所述主挡泥板一端旋转连接在固定环上，另一端连接副挡泥板一端，所述清洁装置包括存储箱、推动板和动力输出装置，所述存储箱位于主挡泥板下方，所述推动板位于存储箱内部，一端连接推动杆，且沿存储箱底部运动，所述动力输出装置包括动力杆和旋转套筒，所述动力杆一端连接推动杆一端，另一端穿过旋转套筒，所述旋转套筒位于固定板内侧。2.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述固定环前端安装有通孔，所述通孔略大于螺栓直径。3.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述副挡泥板为可折叠的塑料板。4.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述主挡泥板另一端有可容纳副挡泥板的空间，所述空间大于副挡泥板折叠厚度。5.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述存储箱一侧安装有喷头，且所述喷头上安装有防护橡胶，所述防护橡胶上均匀分布有出水孔。6.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述存储箱内安装有隔板，所述隔板一端旋转连接存储箱，另一端位于存储箱底部。7.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述存储箱内部安装有复位弹簧，所述复位弹簧一端连接存储箱，另一端连接推动板。8.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述固定板包括第一固定板和第二固定板，且第一固定板旋转连接第二固定板。9.根据权利要求1所述的多功能伸缩式挡泥板，其特征在于，所述动力杆包括第一动力杆、第二动力杆和动力块。10.根据权利要求9所述的多功能伸缩式挡泥板，其特征在于，所述第一动力杆一端旋转连接推动杆一端，另一端旋转连接第二动力杆，所述动力块位于自行车辐条上，且可在辐条上移动。2CN106542027A说明书1/4页多功能伸缩式挡泥板技术领域[0001]本发明涉及自行车技术领域，尤其涉及一种多功能伸缩式挡泥板。背景技术[0002]随着生活水平的提高，人们越来越注重环境的保护，提倡绿色出行，而作为绿色出行最常用的交通工具就是自行车和电动车，尤其自行车在节能减排的同时还能锻炼身体，深受大家的喜欢，然而在下雨天的时候，骑自行车的过程中，没有挡泥板的话，会很容易将泥水溅到人体后背，现有的挡泥板一般都是固定在支架上，为了不影响美观设计的一般都不长，挡泥效果差，而且在晴天不需要的时候还需要手动拆卸，需要时手动安装，来回拆卸安装的过程过于浪费时间和体力，不需要的时候安装在自行车上影响美观。[0003]综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。发明内容[0004]针对上述的缺陷，本发明的目的在于提供一种多功能伸缩式挡泥板，其可以挡泥的同时能够清晰轮胎上的泥土。[0005]为了实现上述目的，本发明提供一种多功能伸缩式挡泥板，所述多功能伸缩式挡泥板包括固定装置、挡泥板和清洁装置，所述固定装置包括固定环和固定板，所述固定环连接挡泥板且固定在自行车支架上，所述固定板一端旋转连接挡泥板，另一端卡接在自
