一种汽车车身贴膜装置.pdf

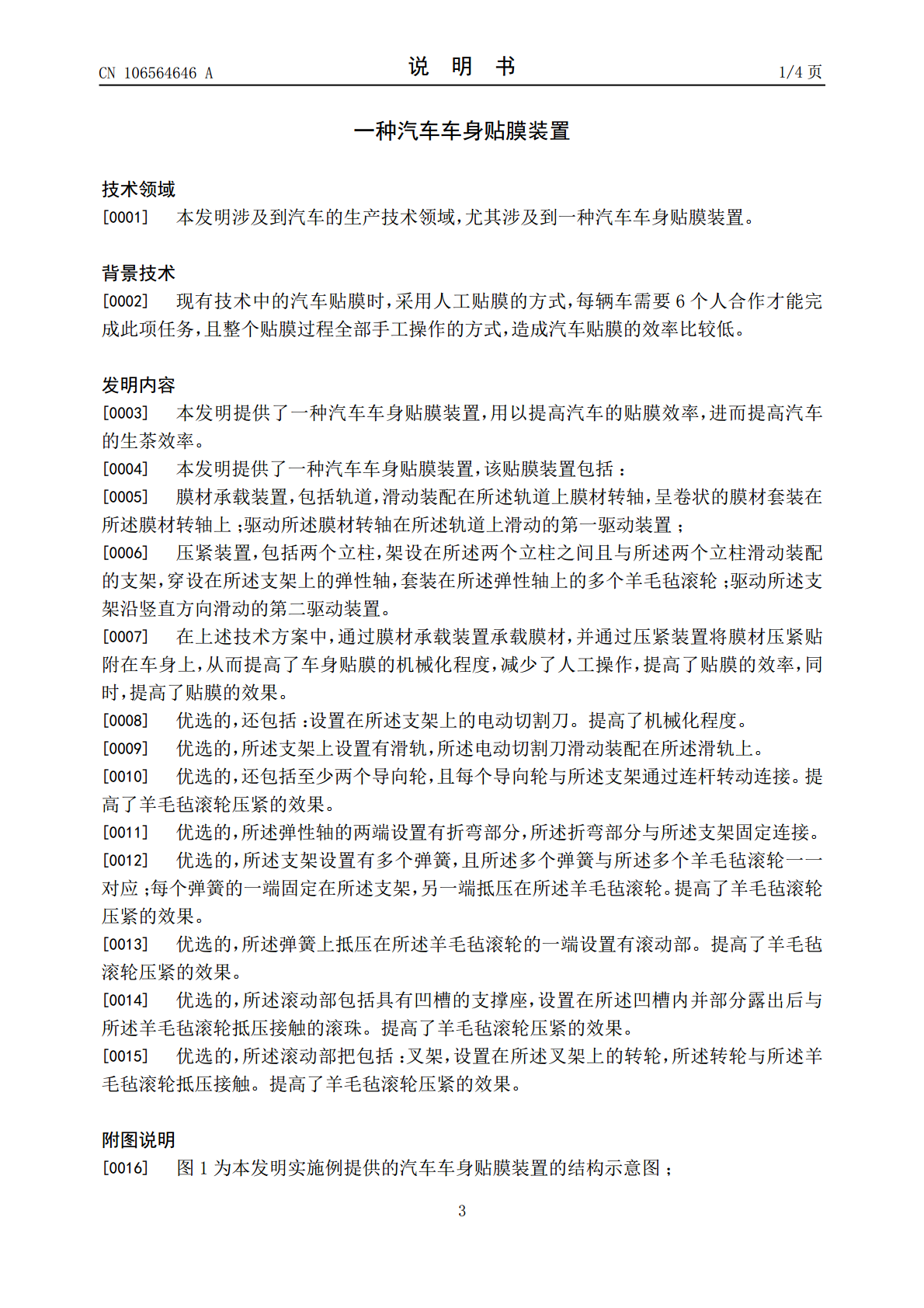

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106564646A(43)申请公布日2017.04.19(21)申请号201510652140.1(22)申请日2015.10.10(71)申请人北京宝丽兴源技术服务股份有限公司地址101112北京市通州区中关村科技园区通州园金桥科技产业基地景盛南二街25号21号楼A(72)发明人崔贵森(74)专利代理机构北京同达信恒知识产权代理有限公司11291代理人黄志华(51)Int.Cl.B65B33/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种汽车车身贴膜装置(57)摘要本发明提供了一种汽车车身贴膜装置，该贴膜装置包括：膜材承载装置，包括轨道，滑动装配在所述轨道上膜材转轴，呈卷状的膜材套装在所述膜材转轴上；驱动所述膜材转轴在所述轨道上滑动的第一驱动装置；压紧装置，包括两个立柱，架设在所述两个立柱之间且与所述两个立柱滑动装配的支架，穿设在所述支架上的弹性轴，套装在所述弹性轴上的多个羊毛毡滚轮；驱动所述支架沿竖直方向滑动的第二驱动装置。在上述技术方案中，通过膜材承载装置承载膜材，并通过压紧装置将膜材压紧贴附在车身上，从而提高了车身贴膜的机械化程度，减少了人工操作，提高了贴膜的效率，同时，提高了贴膜的效果。CN106564646ACN106564646A权利要求书1/1页1.一种汽车车身贴膜装置，其特征在于，包括：膜材承载装置，包括轨道，滑动装配在所述轨道上膜材转轴，呈卷状的膜材套装在所述膜材转轴上；驱动所述膜材转轴在所述轨道上滑动的第一驱动装置；压紧装置，包括两个立柱，架设在所述两个立柱之间且与所述两个立柱滑动装配的支架，穿设在所述支架上的弹性轴，套装在所述弹性轴上的多个羊毛毡滚轮；驱动所述支架沿竖直方向滑动的第二驱动装置。2.如权利要求1所述的汽车车身贴膜装置，其特征在于，还包括：设置在所述支架上的电动切割刀。3.如权利要求1所述的汽车车身贴膜装置，其特征在于，所述支架上设置有滑轨，所述电动切割刀滑动装配在所述滑轨上。4.如权利要求1所述的汽车车身贴膜装置，其特征在于，还包括至少两个导向轮，且每个导向轮与所述支架通过连杆转动连接。5.如权利要求1～4任一项所述的汽车车身贴膜装置，其特征在于，所述弹性轴的两端设置有折弯部分，所述折弯部分与所述支架固定连接。6.如权利要求5所述的汽车车身贴膜装置，其特征在于，所述支架设置有多个弹簧，且所述多个弹簧与所述多个羊毛毡滚轮一一对应；每个弹簧的一端固定在所述支架，另一端抵压在所述羊毛毡滚轮。7.如权利要求6所述的汽车车身贴膜装置，其特征在于，所述弹簧上抵压在所述羊毛毡滚轮的一端设置有滚动部。8.如权利要求7所述的汽车车身贴膜装置，特征在于，所述滚动部包括具有凹槽的支撑座，设置在所述凹槽内并部分露出后与所述羊毛毡滚轮抵压接触的滚珠。9.如权利要求7所述的汽车车身贴膜装置，其特征在于，所述滚动部把包括：叉架，设置在所述叉架上的转轮，所述转轮与所述羊毛毡滚轮抵压接触。2CN106564646A说明书1/4页一种汽车车身贴膜装置技术领域[0001]本发明涉及到汽车的生产技术领域，尤其涉及到一种汽车车身贴膜装置。背景技术[0002]现有技术中的汽车贴膜时，采用人工贴膜的方式，每辆车需要6个人合作才能完成此项任务，且整个贴膜过程全部手工操作的方式，造成汽车贴膜的效率比较低。发明内容[0003]本发明提供了一种汽车车身贴膜装置，用以提高汽车的贴膜效率，进而提高汽车的生茶效率。[0004]本发明提供了一种汽车车身贴膜装置，该贴膜装置包括：[0005]膜材承载装置，包括轨道，滑动装配在所述轨道上膜材转轴，呈卷状的膜材套装在所述膜材转轴上；驱动所述膜材转轴在所述轨道上滑动的第一驱动装置；[0006]压紧装置，包括两个立柱，架设在所述两个立柱之间且与所述两个立柱滑动装配的支架，穿设在所述支架上的弹性轴，套装在所述弹性轴上的多个羊毛毡滚轮；驱动所述支架沿竖直方向滑动的第二驱动装置。[0007]在上述技术方案中，通过膜材承载装置承载膜材，并通过压紧装置将膜材压紧贴附在车身上，从而提高了车身贴膜的机械化程度，减少了人工操作，提高了贴膜的效率，同时，提高了贴膜的效果。[0008]优选的，还包括：设置在所述支架上的电动切割刀。提高了机械化程度。[0009]优选的，所述支架上设置有滑轨，所述电动切割刀滑动装配在所述滑轨上。[0010]优选的，还包括至少两个导向轮，且每个导向轮与所述支架通过连杆转动连接。提高了羊毛毡滚轮压紧的效果。[0011]优选的，所述弹性轴的两端设置有折弯部分，所述折弯部分与所述支架固定连接。[0012]优选的，所述支架设置有多个弹簧，且所述多个弹簧与所述多个羊毛毡滚轮一一对应；每个弹簧的一端固定在所述
