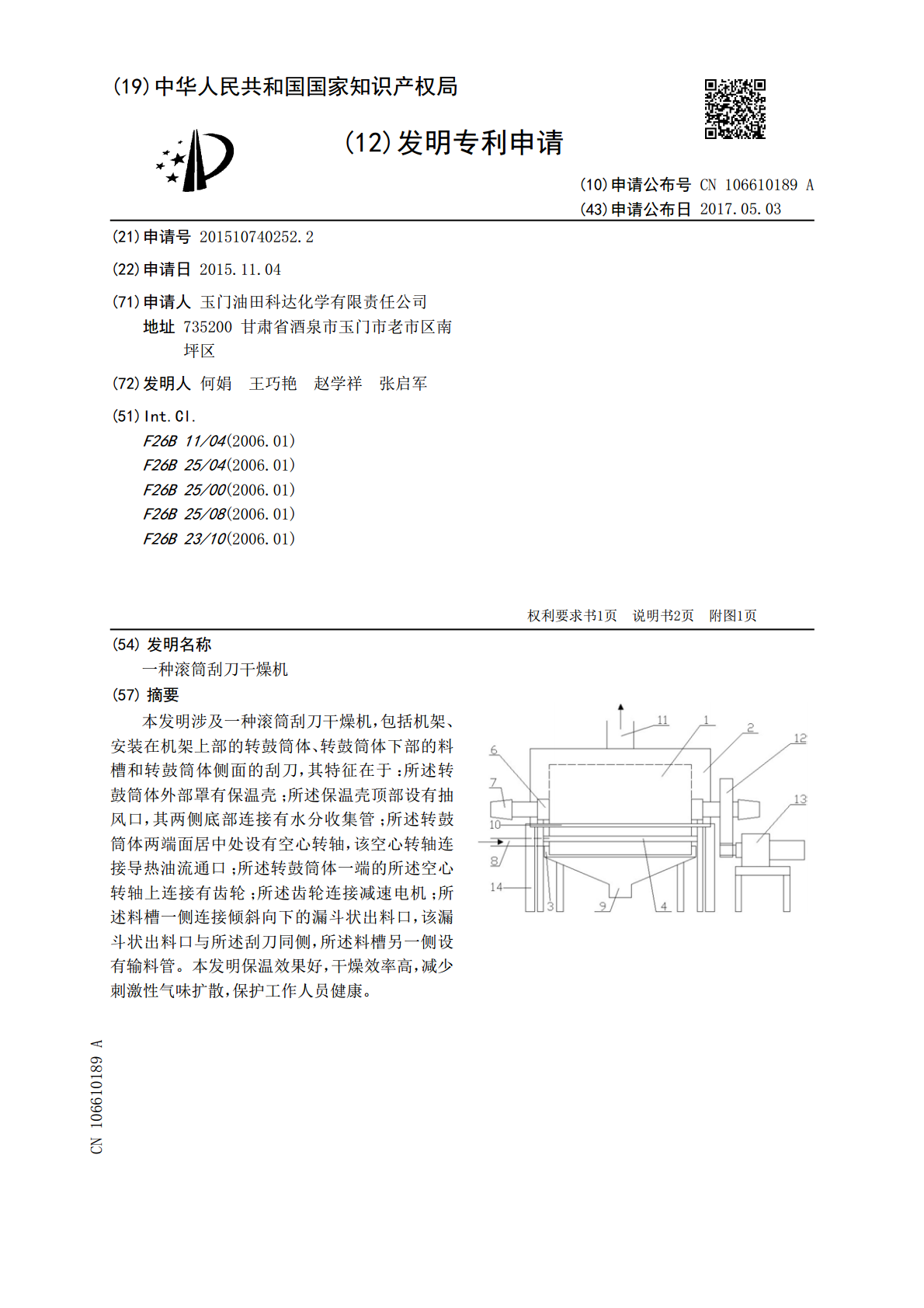

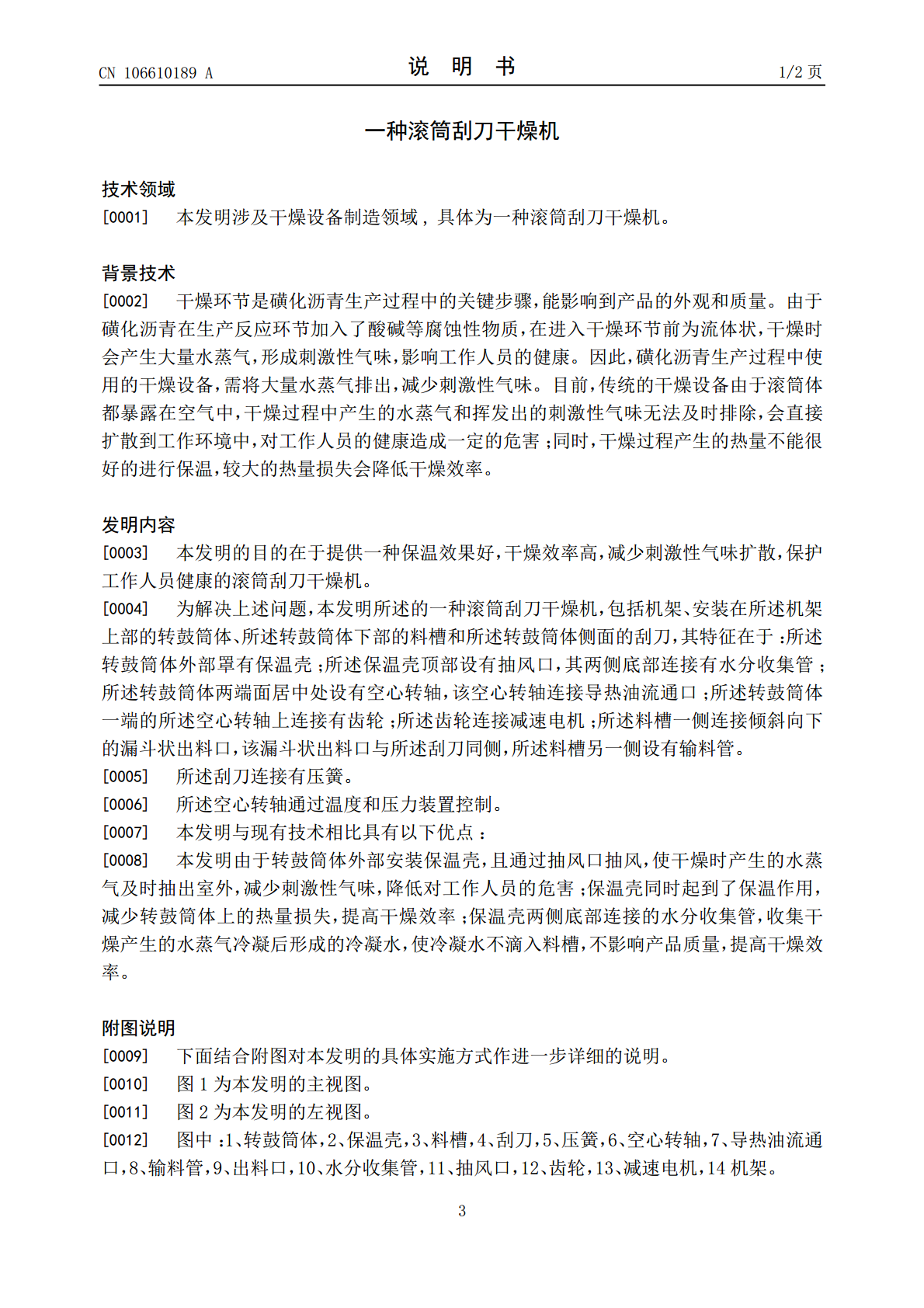

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106610189A(43)申请公布日2017.05.03(21)申请号201510740252.2(22)申请日2015.11.04(71)申请人玉门油田科达化学有限责任公司地址735200甘肃省酒泉市玉门市老市区南坪区(72)发明人何娟王巧艳赵学祥张启军(51)Int.Cl.F26B11/04(2006.01)F26B25/04(2006.01)F26B25/00(2006.01)F26B25/08(2006.01)F26B23/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种滚筒刮刀干燥机(57)摘要本发明涉及一种滚筒刮刀干燥机,包括机架、安装在机架上部的转鼓筒体、转鼓筒体下部的料槽和转鼓筒体侧面的刮刀,其特征在于:所述转鼓筒体外部罩有保温壳;所述保温壳顶部设有抽风口,其两侧底部连接有水分收集管;所述转鼓筒体两端面居中处设有空心转轴,该空心转轴连接导热油流通口;所述转鼓筒体一端的所述空心转轴上连接有齿轮;所述齿轮连接减速电机;所述料槽一侧连接倾斜向下的漏斗状出料口,该漏斗状出料口与所述刮刀同侧,所述料槽另一侧设有输料管。本发明保温效果好,干燥效率高,减少刺激性气味扩散,保护工作人员健康。CN106610189ACN106610189A权利要求书1/1页1.一种滚筒刮刀干燥机,包括机架(14)、安装在所述机架(14)上部的转鼓筒体(1)、所述转鼓筒体(1)下部的料槽(3)和所述转鼓筒体(1)侧面的刮刀(4),其特征在于:所述转鼓筒体(1)外部罩有保温壳(2);所述保温壳(2)顶部设有抽风口(11),其两侧底部连接有水分收集管(10);所述转鼓筒体(1)两端面居中处设有空心转轴(6),该空心转轴(6)连接导热油流通口(7);所述转鼓筒体(1)一端的所述空心转轴(6)上连接有齿轮(12);所述齿轮(12)连接减速电机(13);所述料槽(3)一侧连接倾斜向下的漏斗状出料口(9),该漏斗状出料口(9)与所述刮刀(4)同侧,所述料槽(3)另一侧设有输料管(8)。2.根据权利要求1所述的一种滚筒刮刀干燥机,其特征在于:所述刮刀(4)连接有压簧(5)。3.根据权利要求1所述的一种滚筒刮刀干燥机,其特征在于:所述空心转轴(6)通过温度和压力装置控制。2CN106610189A说明书1/2页一种滚筒刮刀干燥机技术领域[0001]本发明涉及干燥设备制造领域,具体为一种滚筒刮刀干燥机。背景技术[0002]干燥环节是磺化沥青生产过程中的关键步骤,能影响到产品的外观和质量。由于磺化沥青在生产反应环节加入了酸碱等腐蚀性物质,在进入干燥环节前为流体状,干燥时会产生大量水蒸气,形成刺激性气味,影响工作人员的健康。因此,磺化沥青生产过程中使用的干燥设备,需将大量水蒸气排出,减少刺激性气味。目前,传统的干燥设备由于滚筒体都暴露在空气中,干燥过程中产生的水蒸气和挥发出的刺激性气味无法及时排除,会直接扩散到工作环境中,对工作人员的健康造成一定的危害;同时,干燥过程产生的热量不能很好的进行保温,较大的热量损失会降低干燥效率。发明内容[0003]本发明的目的在于提供一种保温效果好,干燥效率高,减少刺激性气味扩散,保护工作人员健康的滚筒刮刀干燥机。[0004]为解决上述问题,本发明所述的一种滚筒刮刀干燥机,包括机架、安装在所述机架上部的转鼓筒体、所述转鼓筒体下部的料槽和所述转鼓筒体侧面的刮刀,其特征在于:所述转鼓筒体外部罩有保温壳;所述保温壳顶部设有抽风口,其两侧底部连接有水分收集管;所述转鼓筒体两端面居中处设有空心转轴,该空心转轴连接导热油流通口;所述转鼓筒体一端的所述空心转轴上连接有齿轮;所述齿轮连接减速电机;所述料槽一侧连接倾斜向下的漏斗状出料口,该漏斗状出料口与所述刮刀同侧,所述料槽另一侧设有输料管。[0005]所述刮刀连接有压簧。[0006]所述空心转轴通过温度和压力装置控制。[0007]本发明与现有技术相比具有以下优点:[0008]本发明由于转鼓筒体外部安装保温壳,且通过抽风口抽风,使干燥时产生的水蒸气及时抽出室外,减少刺激性气味,降低对工作人员的危害;保温壳同时起到了保温作用,减少转鼓筒体上的热量损失,提高干燥效率;保温壳两侧底部连接的水分收集管,收集干燥产生的水蒸气冷凝后形成的冷凝水,使冷凝水不滴入料槽,不影响产品质量,提高干燥效率。附图说明[0009]下面结合附图对本发明的具体实施方式作进一步详细的说明。[0010]图1为本发明的主视图。[0011]图2为本发明的左视图。[0012]图中:1、转鼓筒体,2、保温壳,3、料槽,4、刮刀,5、压簧,6、空心转轴,7、导热油流通口,8、输料管,9、出料口,10、水分收集管,11、抽风口,12、齿轮,13、
