一种新型美容用微针按摩器.pdf

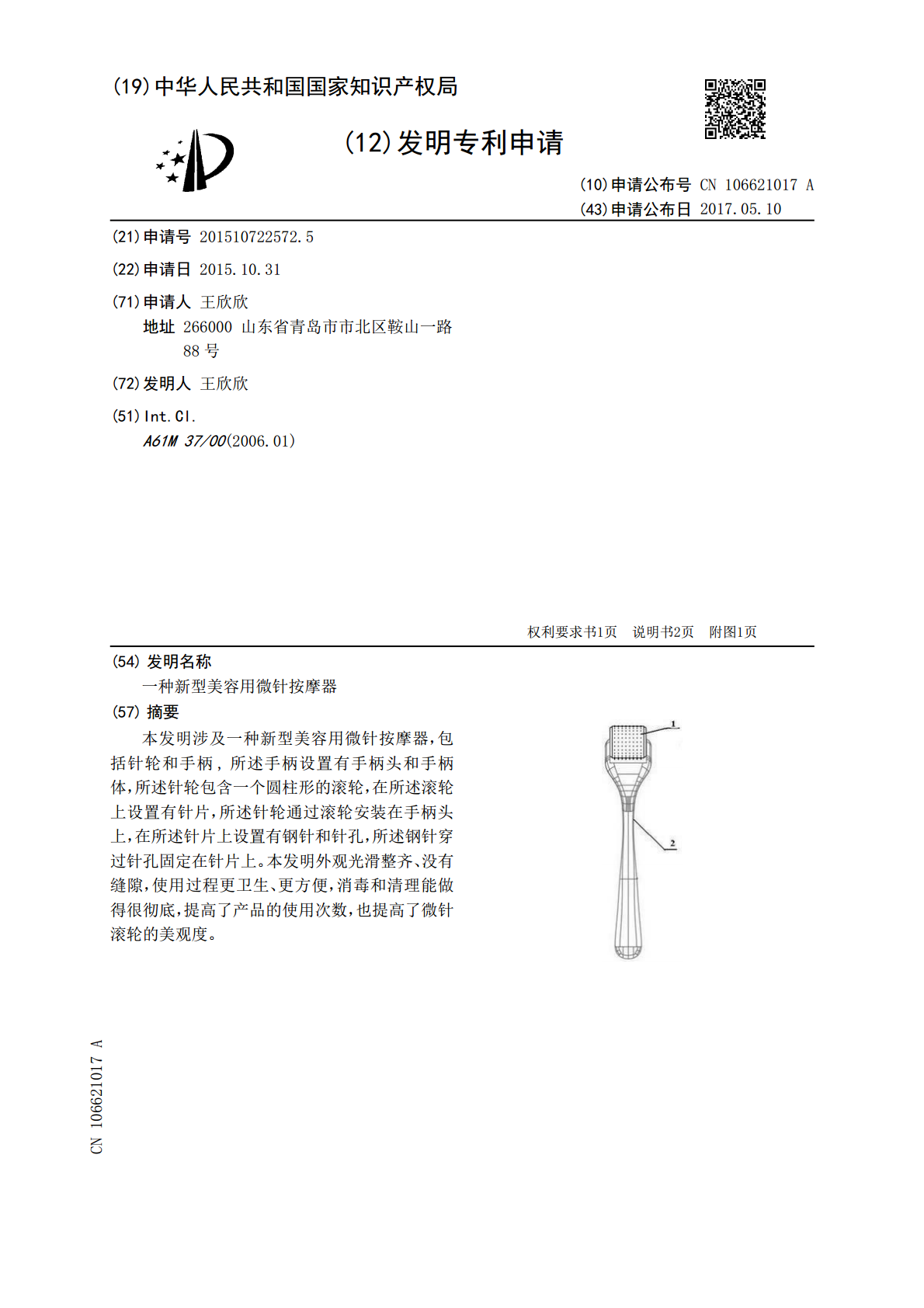

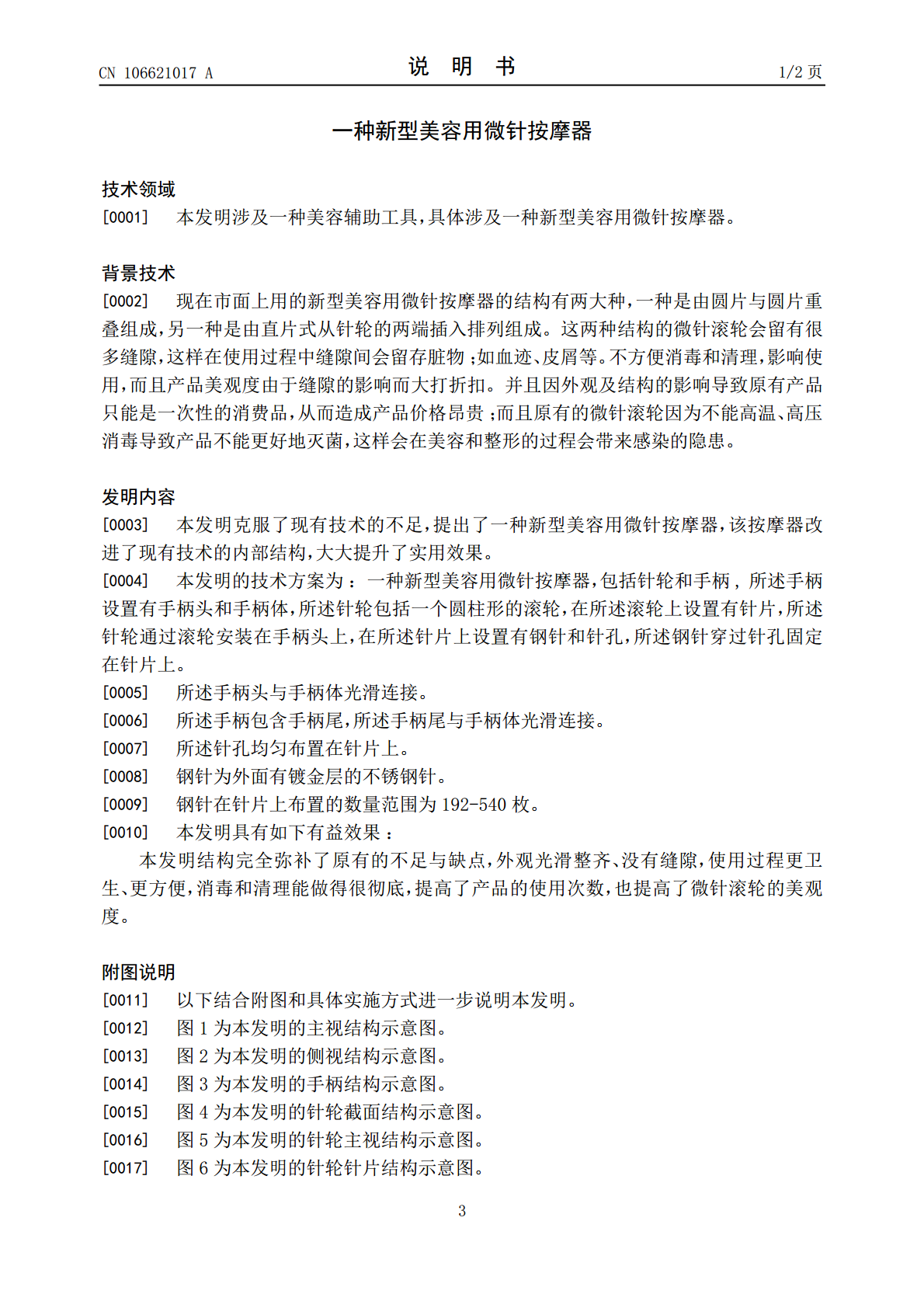

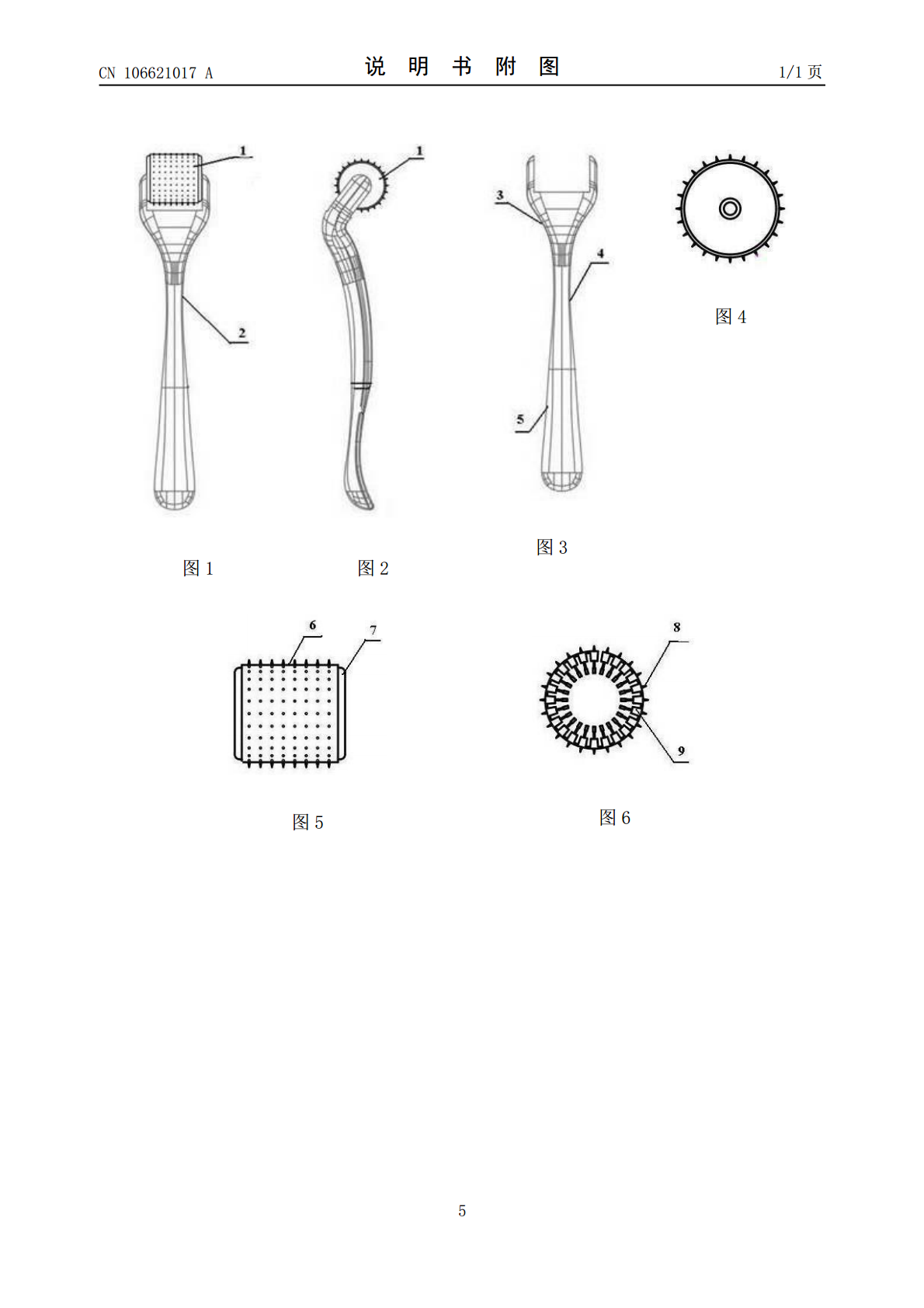

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106621017A(43)申请公布日2017.05.10(21)申请号201510722572.5(22)申请日2015.10.31(71)申请人王欣欣地址266000山东省青岛市市北区鞍山一路88号(72)发明人王欣欣(51)Int.Cl.A61M37/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型美容用微针按摩器(57)摘要本发明涉及一种新型美容用微针按摩器，包括针轮和手柄,所述手柄设置有手柄头和手柄体，所述针轮包含一个圆柱形的滚轮，在所述滚轮上设置有针片，所述针轮通过滚轮安装在手柄头上，在所述针片上设置有钢针和针孔，所述钢针穿过针孔固定在针片上。本发明外观光滑整齐、没有缝隙，使用过程更卫生、更方便，消毒和清理能做得很彻底，提高了产品的使用次数，也提高了微针滚轮的美观度。CN106621017ACN106621017A权利要求书1/1页1.一种新型美容用微针按摩器，包括针轮和手柄,所述手柄设置有手柄头和手柄体，其特征在于：所述针轮包括一个圆柱形的滚轮，在所述滚轮上设置有针片，所述针轮通过滚轮安装在手柄头上，在所述针片上设置有钢针和针孔，所述钢针穿过针孔固定在针片上。2.根据权利要求1所述的新型美容用微针按摩器，其特征在于：所述手柄头与手柄体光滑连接。2CN106621017A说明书1/2页一种新型美容用微针按摩器技术领域[0001]本发明涉及一种美容辅助工具，具体涉及一种新型美容用微针按摩器。背景技术[0002]现在市面上用的新型美容用微针按摩器的结构有两大种，一种是由圆片与圆片重叠组成，另一种是由直片式从针轮的两端插入排列组成。这两种结构的微针滚轮会留有很多缝隙，这样在使用过程中缝隙间会留存脏物；如血迹、皮屑等。不方便消毒和清理，影响使用，而且产品美观度由于缝隙的影响而大打折扣。并且因外观及结构的影响导致原有产品只能是一次性的消费品，从而造成产品价格昂贵；而且原有的微针滚轮因为不能高温、高压消毒导致产品不能更好地灭菌，这样会在美容和整形的过程会带来感染的隐患。发明内容[0003]本发明克服了现有技术的不足，提出了一种新型美容用微针按摩器，该按摩器改进了现有技术的内部结构，大大提升了实用效果。[0004]本发明的技术方案为：一种新型美容用微针按摩器，包括针轮和手柄,所述手柄设置有手柄头和手柄体，所述针轮包括一个圆柱形的滚轮，在所述滚轮上设置有针片，所述针轮通过滚轮安装在手柄头上，在所述针片上设置有钢针和针孔，所述钢针穿过针孔固定在针片上。[0005]所述手柄头与手柄体光滑连接。[0006]所述手柄包含手柄尾，所述手柄尾与手柄体光滑连接。[0007]所述针孔均匀布置在针片上。[0008]钢针为外面有镀金层的不锈钢针。[0009]钢针在针片上布置的数量范围为192-540枚。[0010]本发明具有如下有益效果：本发明结构完全弥补了原有的不足与缺点，外观光滑整齐、没有缝隙，使用过程更卫生、更方便，消毒和清理能做得很彻底，提高了产品的使用次数，也提高了微针滚轮的美观度。附图说明[0011]以下结合附图和具体实施方式进一步说明本发明。[0012]图1为本发明的主视结构示意图。[0013]图2为本发明的侧视结构示意图。[0014]图3为本发明的手柄结构示意图。[0015]图4为本发明的针轮截面结构示意图。[0016]图5为本发明的针轮主视结构示意图。[0017]图6为本发明的针轮针片结构示意图。3CN106621017A说明书2/2页[0018]图中，1.针轮；2.手柄；3.手柄头；4.手柄体；5.手柄尾；6.针片；7.滚轮；8.钢针；9.针孔。具体实施方式[0019]以下结合附图进一步说明，并非限制本发明所涉及的范围。[0020]参见图1所示，本发明包括针轮1和手柄2，针轮1包括针片6和滚轮7，滚轮7安装在手柄1的手柄头3上并可绕手柄头3旋转，针片6设置有钢针8和针孔9，钢针8穿过针孔9固定在针片6上。所述针孔9均匀布置在针片6上。钢针8为外面有镀金层的不锈钢针，其在针片6上布置的数量为192-540枚。钢针8的针尖外露的尺寸可以在0.2毫米—3.0毫米，每个高度都是针轮1的一种规格，每种规格在美容医疗中都有应用的范围。针轮1的材料为PC工程塑料，颜色可以多种选择。产品外观光滑整洁，一体状无缝隙，针尖长短一致，排列整齐。比原有市面上使用的产品更实用。手柄2用手推动手柄来滚动针轮完成功能，材料采用ABS或PC工程塑料。[0021]本发明的使美容医疗进入一个新境界，称为微针疗法，能有效提升养分的渗透能力，穿越皮肤表皮层及真皮层细胞，效果尤其显著，是养分输送方法的科技护肤新特效。再者，微针疗法刺激真皮层的伤口自愈能力，从而刺激皮
