骨复位夹钳和板保持夹钳.pdf

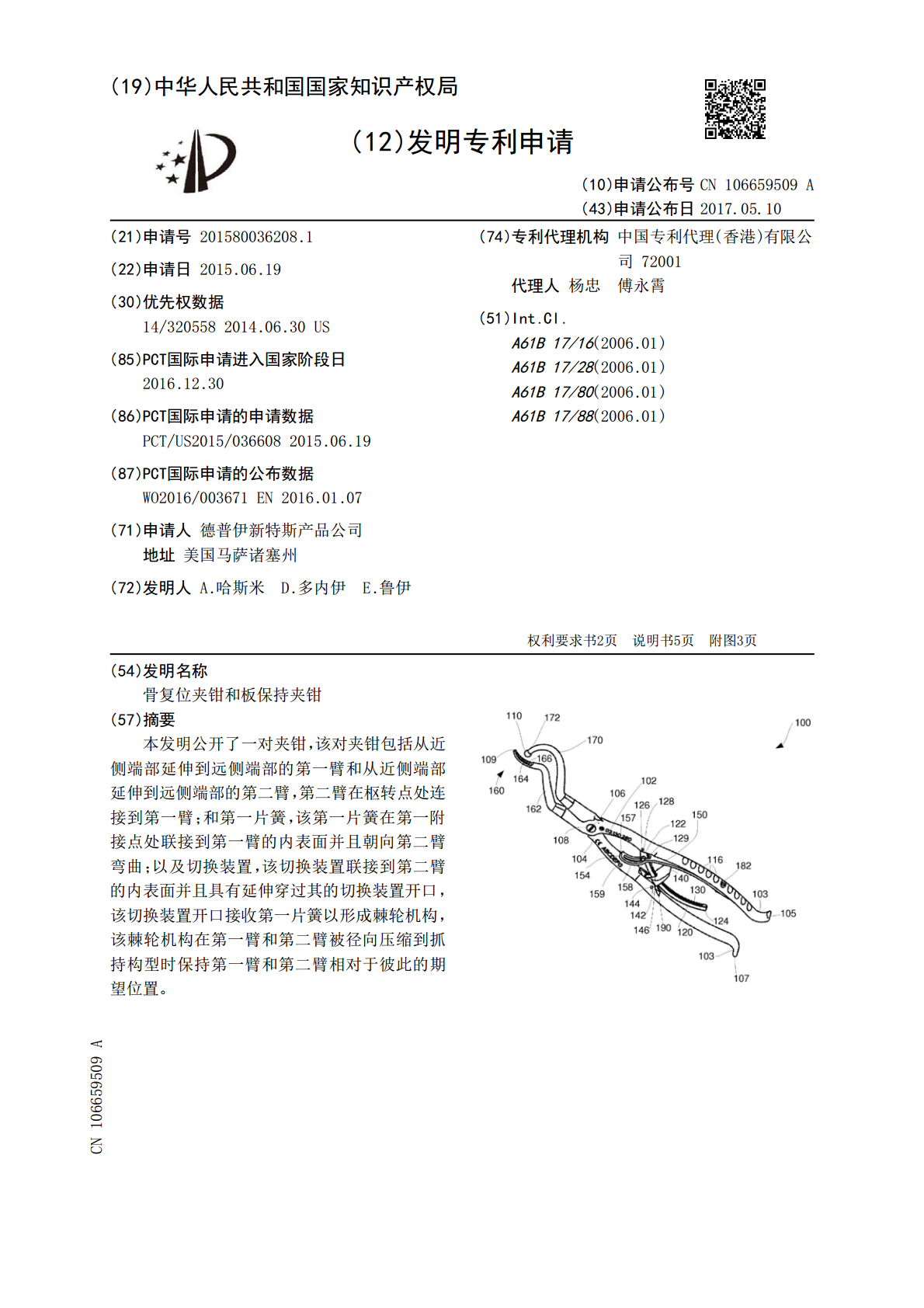

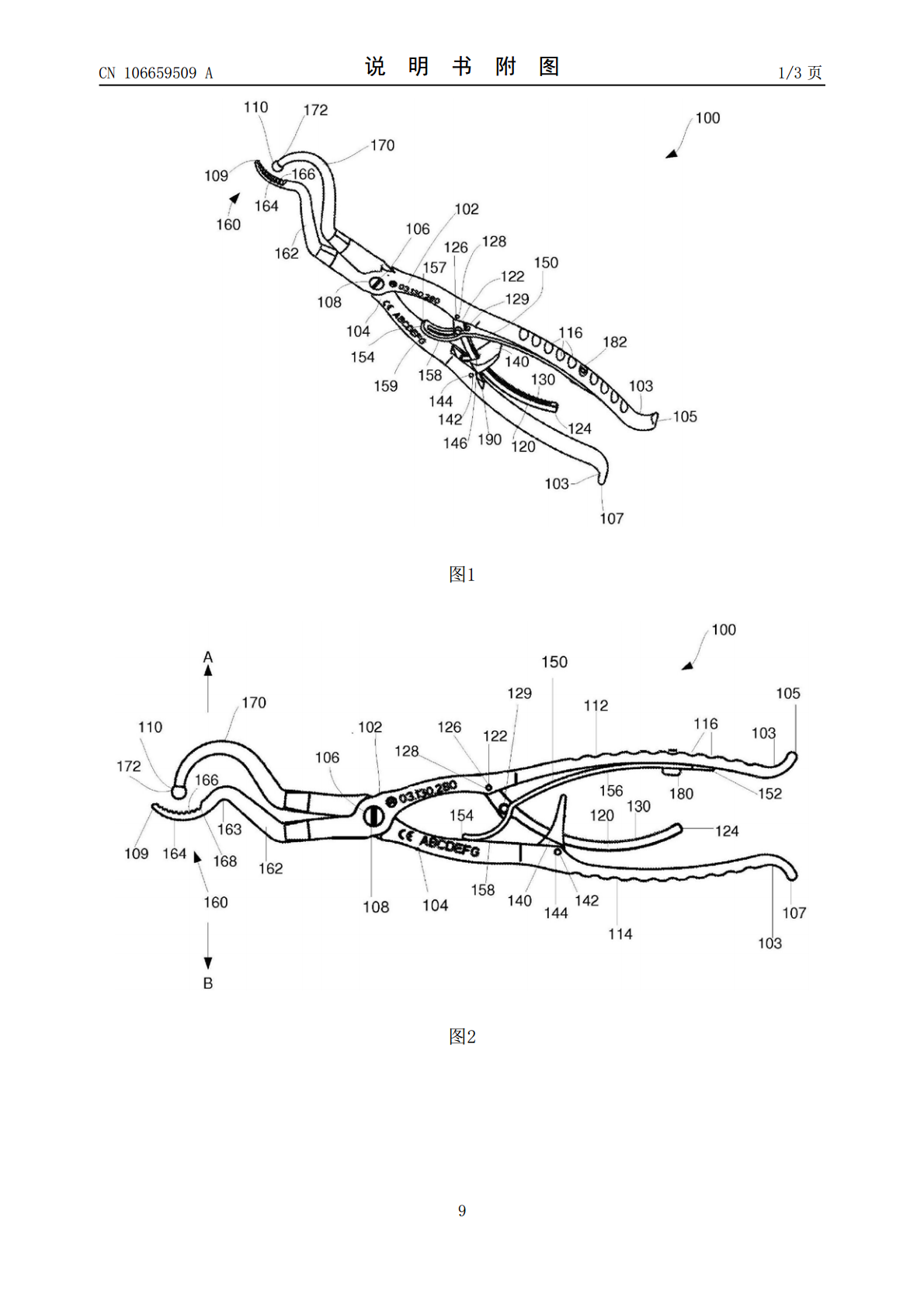

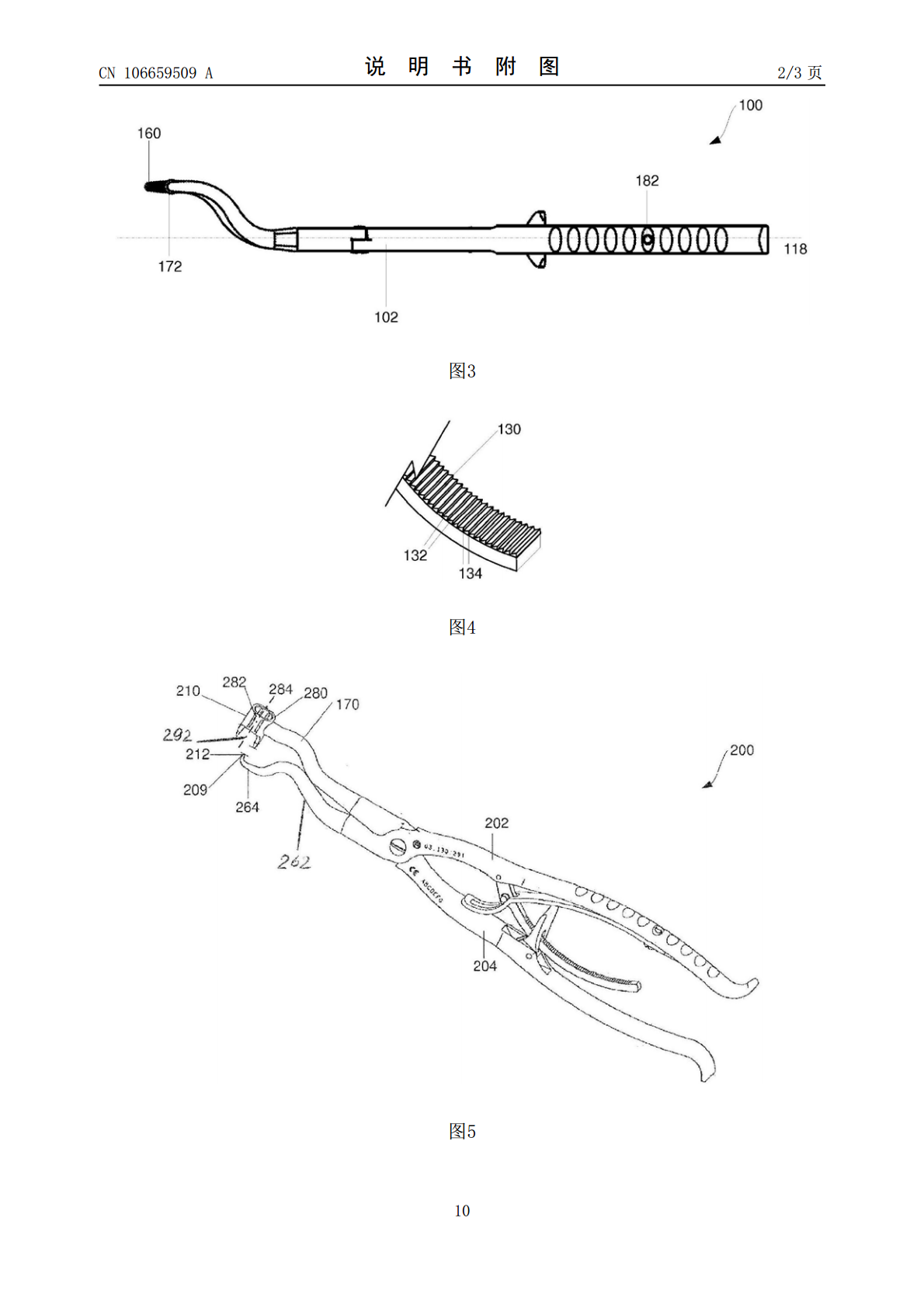

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106659509A(43)申请公布日2017.05.10(21)申请号201580036208.1(74)专利代理机构中国专利代理(香港)有限公司720(22)申请日2015.06.1901代理人杨忠傅永霄(30)优先权数据14/3205582014.06.30US(51)Int.Cl.A61B17/16(2006.01)(85)PCT国际申请进入国家阶段日A61B17/28(2006.01)2016.12.30A61B17/80(2006.01)(86)PCT国际申请的申请数据A61B17/88(2006.01)PCT/US2015/0366082015.06.19(87)PCT国际申请的公布数据WO2016/003671EN2016.01.07(71)申请人德普伊新特斯产品公司地址美国马萨诸塞州(72)发明人A.哈斯米D.多内伊E.鲁伊权利要求书2页说明书5页附图3页(54)发明名称骨复位夹钳和板保持夹钳(57)摘要本发明公开了一对夹钳，该对夹钳包括从近侧端部延伸到远侧端部的第一臂和从近侧端部延伸到远侧端部的第二臂，第二臂在枢转点处连接到第一臂；和第一片簧，该第一片簧在第一附接点处联接到第一臂的内表面并且朝向第二臂弯曲；以及切换装置，该切换装置联接到第二臂的内表面并且具有延伸穿过其的切换装置开口，该切换装置开口接收第一片簧以形成棘轮机构，该棘轮机构在第一臂和第二臂被径向压缩到抓持构型时保持第一臂和第二臂相对于彼此的期望位置。CN106659509ACN106659509A权利要求书1/2页1.一种成对的夹钳，包括：第一臂，所述第一臂从近侧端部延伸到远侧端部；第二臂，所述第二臂从近侧端部延伸到远侧端部，所述第二臂在枢转点处连接到所述第一臂；第一片簧，所述第一片簧在第一附接点处联接到所述第一臂的内表面并且朝向所述第二臂弯曲；和切换装置，所述切换装置联接到所述第二臂的内表面并且具有延伸穿过其的切换装置开口，所述切换装置开口接收所述第一片簧以形成棘轮机构，所述棘轮机构在所述第一臂和所述第二臂被径向压缩到抓持构型时保持所述第一臂和所述第二臂相对于彼此的期望位置。2.根据权利要求1所述的夹钳，其中所述第一片簧的侧壁包括接合所述切换装置开口以形成所述棘轮机构的多个成角度的壁。3.根据权利要求1所述的夹钳，还包括在第二附接点处联接到所述第一臂的内表面的第二片簧。4.根据权利要求3所述的夹钳，还包括：基台，所述基台在所述第一片簧的侧壁上；和伸长狭槽，所述伸长狭槽延伸穿过所述第二片簧，所述狭槽的尺寸被设定成接收穿过其的所述第一片簧，所述第一片簧在所述基台处的宽度大于所述伸长狭槽的宽度，以限制所述第一片簧相对于所述第二片簧的移动。5.根据权利要求3所述的夹钳，其中所述第一附接点定位在所述第二附接点的远侧。6.根据权利要求1所述的夹钳，其中所述切换装置能够在塌缩构型和扩展构型之间移动，在所述扩展构型中，所述切换装置朝向所述第一臂取向。7.根据权利要求1所述的夹钳，其中所述第一臂的远侧端部包括被形成为对应于骨的外表面的轮廓的弯曲壁。8.根据权利要求7所述的夹钳，其中所述弯曲壁的骨接触表面包括摩擦增强表面处理部。9.根据权利要求7所述的夹钳，其中所述第二臂的远侧端部包括球形顶端，所述球形顶端的尺寸被设定成在所述第一臂的远侧端部定位在所述骨的与其上定位有骨板的表面相对的外表面上时被接收在延伸穿过所述骨板的板孔中。10.根据权利要求7所述的夹钳，其中所述第二臂的远侧端部包括沿着相对于所述夹钳的纵向轴线偏移的套管轴线延伸的套管形圆柱体，所述套管形圆柱体的尺寸被设定成接收穿过其的钻导引器。11.根据权利要求10所述的夹钳，其中所述套管形圆柱体包括第一骨接触末端和第二骨接触末端，所述第一骨接触末端和所述第二骨接触末端被配置成接触骨的第一部分，而所述弯曲表面接触骨的与所述第一部分相对的第二部分以减少骨折。12.一种成对的夹钳，包括：第一臂；第二臂，所述第二臂可动地连接到所述第一臂；第一片簧，所述第一片簧在第一附接点处联接到所述第一臂的内表面并且朝向所述第2CN106659509A权利要求书2/2页二臂弯曲；第二片簧，所述第二片簧在第二附接点处联接到所述第一臂的内表面并且朝向所述第二臂弯曲；和切换装置，所述切换装置联接到所述第二臂的内表面并且具有延伸穿过其的切换装置开口，所述切换装置开口接收穿过其的所述第一片簧以形成棘轮，所述棘轮在所述第一臂和所述第二臂被径向压缩到抓持构型时保持所述第一臂和所述第二臂的位置。13.根据权利要求12所述的夹钳，其中所述第一片簧和所述第二片簧朝向径向扩展构型偏压所述夹钳，在所述径向扩展构型中，所述第一臂和所述第二臂的远侧端部彼此分开第一距离。14.根据权利
