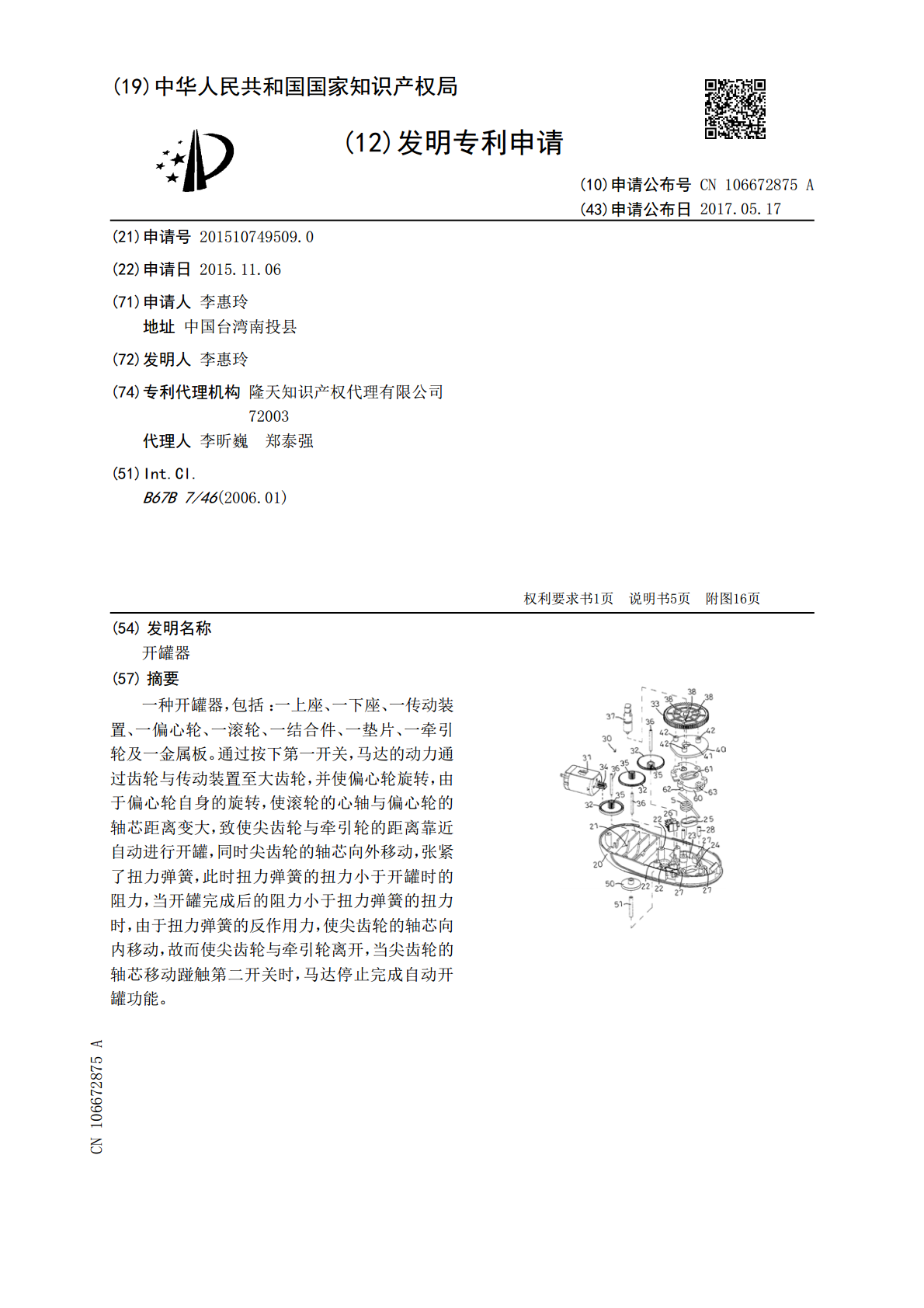

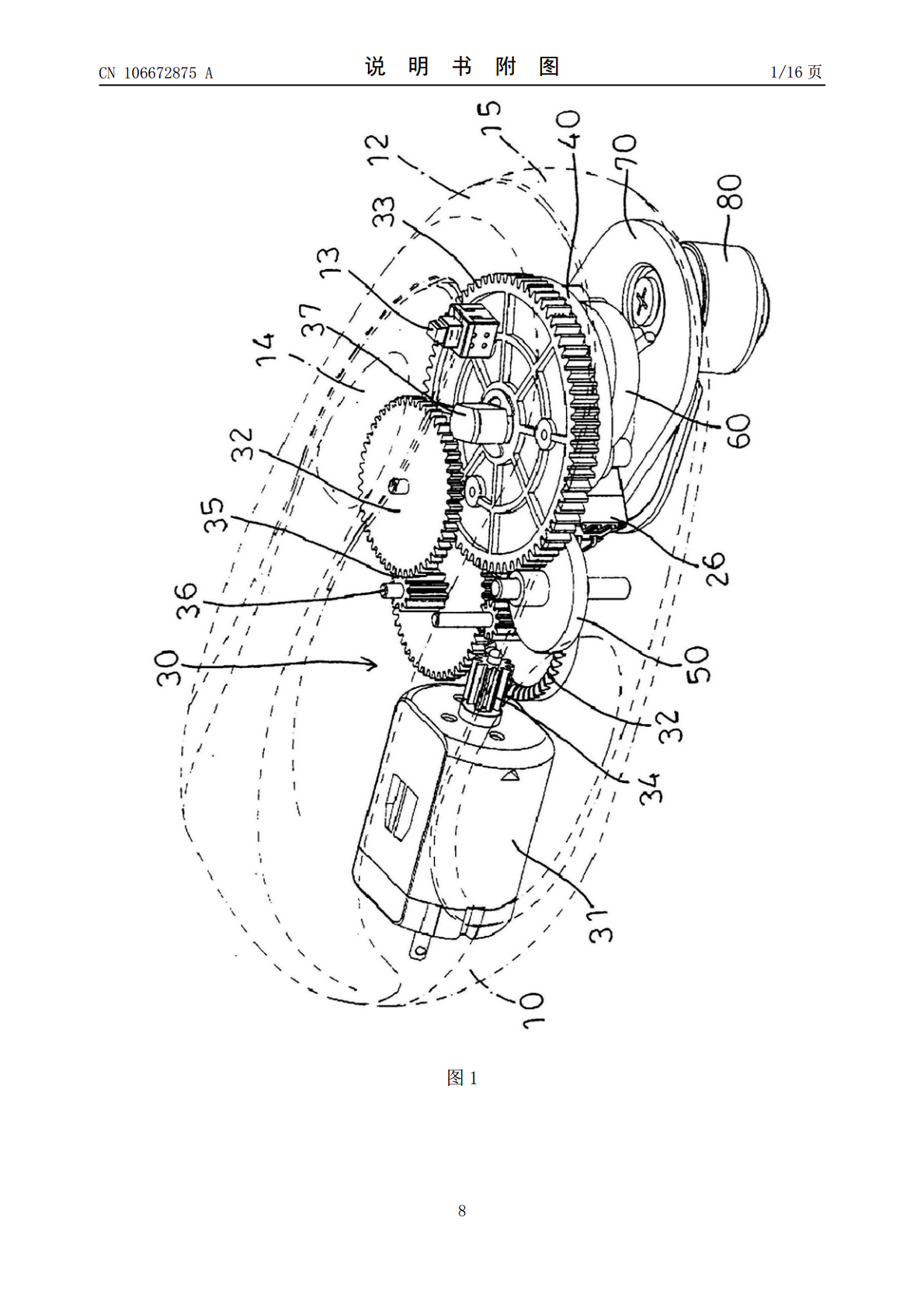

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106672875A(43)申请公布日2017.05.17(21)申请号201510749509.0(22)申请日2015.11.06(71)申请人李惠玲地址中国台湾南投县(72)发明人李惠玲(74)专利代理机构隆天知识产权代理有限公司72003代理人李昕巍郑泰强(51)Int.Cl.B67B7/46(2006.01)权利要求书1页说明书5页附图16页(54)发明名称开罐器(57)摘要一种开罐器，包括：一上座、一下座、一传动装置、一偏心轮、一滚轮、一结合件、一垫片、一牵引轮及一金属板。通过按下第一开关，马达的动力通过齿轮与传动装置至大齿轮，并使偏心轮旋转，由于偏心轮自身的旋转，使滚轮的心轴与偏心轮的轴芯距离变大，致使尖齿轮与牵引轮的距离靠近自动进行开罐，同时尖齿轮的轴芯向外移动，张紧了扭力弹簧，此时扭力弹簧的扭力小于开罐时的阻力，当开罐完成后的阻力小于扭力弹簧的扭力时，由于扭力弹簧的反作用力，使尖齿轮的轴芯向内移动，故而使尖齿轮与牵引轮离开，当尖齿轮的轴芯移动踫触第二开关时，马达停止完成自动开罐功能。CN106672875ACN106672875A权利要求书1/1页1.一种开罐器，包括：一上座、一下座、一传动装置、一偏心轮、一滚轮、一结合件、一垫片、一牵引轮及一金属板；其中：该上座的上方设有一电池室与一上盖，该上座的下方设有该下座，该电池室用于填装提供电力来源的电池，该上座与上盖的前方对应处设有一第一开关及一按钮，该按钮能够被压按以触动该第一开关呈现开启的导电状态；该下座内部的后方处设有一马达室，该下座内部的前方处设有多个轴孔柱，用于设置该传动装置，该下座内部的前方处设有一容室，该容室设有一弧形穿孔，该弧形穿孔内壁设有一弧形衬套，该下座对应于弧形穿孔一侧设有一第二开关，该第二开关能够被触动以呈现关闭的断电状态，该容室的两侧处设有多个结合孔柱，用于结合设置该结合件，该容室的另外两侧处设有二定位柱，用于定位一扭力弹簧的两端脚，该下座外部的前方处设有该垫片；该传动装置包括一马达、多个传动大齿轮与一大齿轮，该马达设有一齿轮，该多个传动大齿轮的轴心设有多个传动小齿轮，由该传动小齿轮与相邻的传动大齿轮与大齿轮啮合传动，该多个传动大齿轮由多个心轴轴设于下座的多个轴孔柱中，使得马达的动力能够经由齿轮、多个传动大齿轮与多个传动小齿轮啮合传动至大齿轮，该大齿轮的轴心设有一轴芯，由该轴芯穿设于扭力弹簧的轴心处，该大齿轮的圆周设有多个结合孔，用于结合设置该偏心轮；该偏心轮对应于轴芯处设有一通孔，供轴杆穿设，该偏心轮对应于大齿轮的多个结合孔处设有多个结合柱，用于与大齿轮的多个结合孔结合，该偏心轮的旁边设有该滚轮；该滚轮的轴心处设有一心轴，由该滚轮的心轴轴设于下座的轴孔柱中，使得偏心轮与滚轮的圆周面形成滚动接触；该结合件对应于弧形穿孔处亦设有一弧形穿孔，该结合件的弧形穿孔供轴芯穿出，该结合件对应于容室的多个结合孔柱处设有多个结合柱，用于与容室的多个结合孔柱结合，该结合件对应于容室的二定位柱处设有二定位孔柱，用于定位容室的二定位柱；该垫片对应于容室的弧形穿孔处亦设有一弧形穿孔，该垫片的前方设有一鱼眼孔，该鱼眼孔供一螺丝穿设并锁设于一轴柱的螺孔中，由该轴柱枢结设置该牵引轮，该垫片的下方设有该金属板；该牵引轮设有一轴孔，该轴孔供轴柱穿设，该牵引轮圆周设有一顶抵部，用于切开罐头时抵顶住外缘；该金属板对应于轴芯处设有一圆孔，该圆孔供轴芯穿出，并于轴芯末端结合设置一尖齿轮，由该尖齿轮切开罐头内缘的接缝。2.如权利要求1所述的开罐器，其中：该上座与下座的前方与左右两侧设有一呈U形的框体。3.如权利要求1所述的开罐器，其中：该下座外部的中间处设有一磁性元件。2CN106672875A说明书1/5页开罐器技术领域[0001]本发明涉及一种开罐器，主要是应用于可以自动切开罐头本体接缝的开罐头技术上。背景技术[0002]现有的开罐头用具，通常都是将切削刀附设在一把柄上，藉以用来从事切开罐头本体的接合边缘。然而，使用者必须花费很大的力量去转动把柄，而且必须一手拿着罐头，另一手操作切削刀来切开罐头本体的接合边缘，如此一来，上述典型使用人力的开罐头用具，使用者在操作上比较不容易，为其既存尚待克服解决的问题与缺陷。发明内容[0003]本发明的目的在于提供一种开罐器，以使操作容易又方便。[0004]本发明提供一种开罐器，包括：一上座、一下座、一传动装置、一偏心轮、一滚轮、一结合件、一垫片、一牵引轮及一金属板；其中：该上座的上方设有一电池室与一上盖，该上座的下方设有该下座，该电池室用于填装提供电力来源的电池，该上座与上盖的前方对应处设有一第一开关及一按钮，该按钮能够被压按以触动该第一开关呈现开启的导电状态；该下
