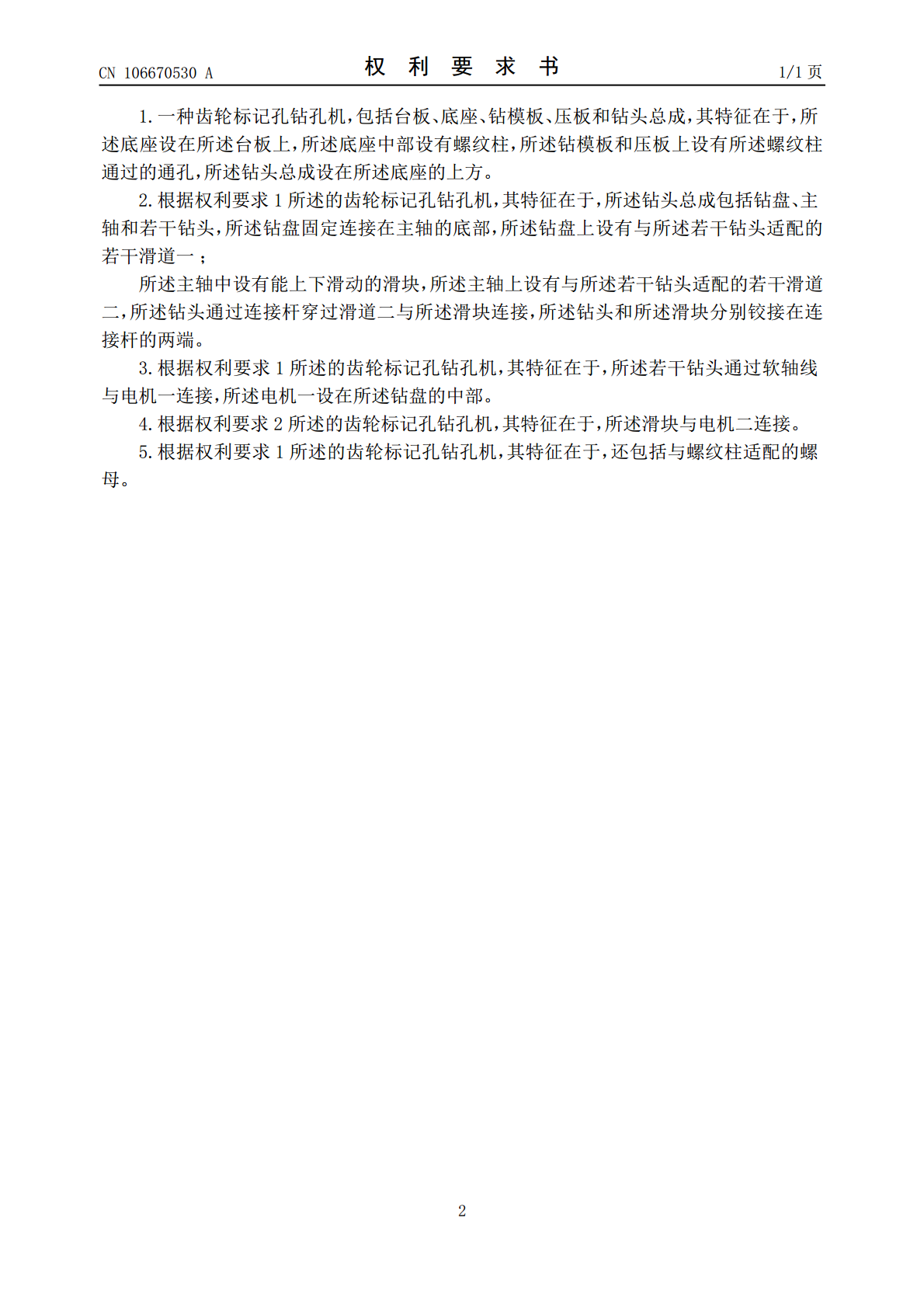

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106670530A(43)申请公布日2017.05.17(21)申请号201510760390.7(22)申请日2015.11.10(71)申请人扬州动源车用泵业有限公司地址225104江苏省扬州市广陵经济开发区意马路2号(72)发明人钱贵波伏小明翟岚军(74)专利代理机构南京纵横知识产权代理有限公司32224代理人周全(51)Int.Cl.B23B39/20(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种齿轮标记孔钻孔机(57)摘要一种齿轮标记孔钻孔机。涉及机械领域，具体涉及一种齿轮标记孔钻孔机。能一次性对面板进行大面积钻孔、并且能够根据需要调节钻头相对位置。所述底座设在所述台板上，所述底座中部设有螺纹柱，所述钻模板和压板上设有所述螺纹柱通过的通孔，所述钻头总成设在所述底座的上方；所述钻头总成包括钻盘、主轴和若干钻头，所述钻盘固定连接在主轴的底部，所述钻盘上设有与所述若干钻头适配的若干滑道一。在钻盘上设置若干钻头，能对多孔面板进行一次性钻孔，提高工作效率；钻头间的相对位置可调节，能够适用于多种钻孔需求，适用性强。CN106670530ACN106670530A权利要求书1/1页1.一种齿轮标记孔钻孔机，包括台板、底座、钻模板、压板和钻头总成，其特征在于，所述底座设在所述台板上，所述底座中部设有螺纹柱，所述钻模板和压板上设有所述螺纹柱通过的通孔，所述钻头总成设在所述底座的上方。2.根据权利要求1所述的齿轮标记孔钻孔机，其特征在于，所述钻头总成包括钻盘、主轴和若干钻头，所述钻盘固定连接在主轴的底部，所述钻盘上设有与所述若干钻头适配的若干滑道一；所述主轴中设有能上下滑动的滑块，所述主轴上设有与所述若干钻头适配的若干滑道二，所述钻头通过连接杆穿过滑道二与所述滑块连接，所述钻头和所述滑块分别铰接在连接杆的两端。3.根据权利要求1所述的齿轮标记孔钻孔机，其特征在于，所述若干钻头通过软轴线与电机一连接，所述电机一设在所述钻盘的中部。4.根据权利要求2所述的齿轮标记孔钻孔机，其特征在于，所述滑块与电机二连接。5.根据权利要求1所述的齿轮标记孔钻孔机，其特征在于，还包括与螺纹柱适配的螺母。2CN106670530A说明书1/2页一种齿轮标记孔钻孔机技术领域[0001]本发明涉及机械领域，具体涉及一种齿轮标记孔钻孔机。背景技术[0002]为了方便安装，齿轮面板上一般需要几个标记孔。现在的工业加工中普遍使用的是单钻头钻机对各种面板进行钻取工作，现有的钻孔流程是通过夹具固定住面板后再通过钻孔机对面板进行钻孔，如果一个面板上需要钻取多个孔洞时就需要不停的移动钻孔机在面板的不同位置上进行钻孔。一旦进行大批量的钻孔操作，只使用一个钻头的话，就会耗费非常长的时间，如果使用多个钻头的话，多个钻头之间的位置无法调节，无法进行下一批次面板的钻取工作。发明内容[0003]本发明针对以上问题，提供了一种能一次性对面板进行大面积钻孔、并且能够根据需要调节钻头相对位置的齿轮标记孔钻孔机。[0004]本发明的技术方案是：包括台板、底座、钻模板、压板和钻头总成，所述底座设在所述台板上，所述底座中部设有螺纹柱，所述钻模板和压板上设有所述螺纹柱通过的通孔，所述钻头总成设在所述底座的上方。[0005]所述钻头总成包括钻盘、主轴和若干钻头，所述钻盘固定连接在主轴的底部，所述钻盘上设有与所述若干钻头适配的若干滑道一；所述主轴中设有能上下滑动的滑块，所述主轴上设有与所述若干钻头适配的若干滑道二，所述钻头通过连接杆穿过滑道二与所述滑块连接，所述钻头和所述滑块分别铰接在连接杆的两端。[0006]所述若干钻头通过软轴线与电机一连接，所述电机一设在所述钻盘的中部。[0007]所述滑块与电机二连接。[0008]还包括与螺纹柱适配的螺母。[0009]本发明的有益效果是：在钻盘上设置若干钻头，能对多孔面板进行一次性钻孔，提高工作效率；钻头间的相对位置可调节，能够适用于多种钻孔需求，适用性强。附图说明[0010]图1是本发明的结构示意图，图2是本发明钻盘的结构示意图；图中1是台板，2是底座，3是钻模板，4是压板，51是钻盘，52是主轴，53是钻头，54是滑道一，55是滑块，56是连接杆，57是电机一，6是螺纹柱，7是螺母，8是齿轮。具体实施方式[0011]下面结合附图对本发明作具体说明。3CN106670530A说明书2/2页[0012]如图1所示，本发明包括台板1、底座2、钻模板3、压板4和钻头总成，所述底座2设在所述台板1上，所述底座2中部设有螺纹柱6，所述钻模板3和压板4上设有所述螺纹柱6通过的通孔，还包括与螺纹柱6适配的螺母7，将放在钻模板3里的待加工的齿轮8通过压板4和螺母7固定于底座2上，
