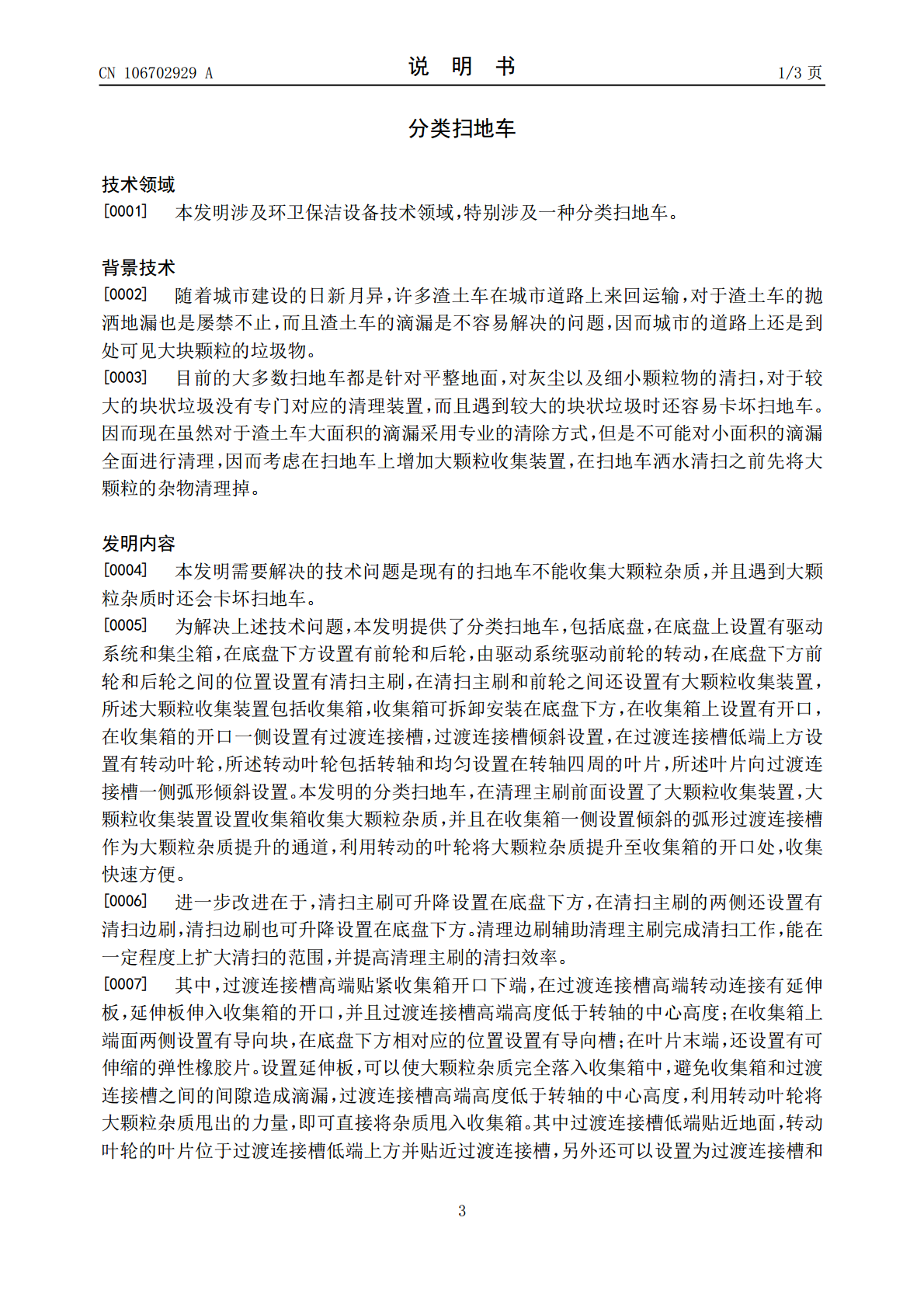

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106702929A(43)申请公布日2017.05.24(21)申请号201710099397.8(22)申请日2017.02.23(71)申请人南通明诺电动科技股份有限公司地址226600江苏省南通市海安县李堡镇通海大道99号(72)发明人邵建根(74)专利代理机构南京正联知识产权代理有限公司32243代理人卢霞(51)Int.Cl.E01H1/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称分类扫地车(57)摘要本发明公开了分类扫地车，包括底盘，在底盘上设置有驱动系统和集尘箱，在底盘下方设置有前轮和后轮，由驱动系统驱动前轮的转动，在底盘下方前轮和后轮之间的位置设置有清扫主刷，在清扫主刷和前轮之间还设置有大颗粒收集装置。本发明的分类扫地车，在清理主刷前面设置了大颗粒收集装置，大颗粒收集装置设置收集箱收集大颗粒杂质，并且在收集箱一侧设置倾斜的弧形过渡连接槽作为大颗粒杂质提升的通道，利用转动的叶轮将大颗粒杂质提升至收集箱的开口处，收集快速方便。CN106702929ACN106702929A权利要求书1/1页1.分类扫地车，其特征在于：包括底盘，在底盘上设置有驱动系统和集尘箱，在底盘下方设置有前轮和后轮，由驱动系统驱动前轮的转动，在底盘下方前轮和后轮之间的位置设置有清扫主刷，在清扫主刷和前轮之间还设置有大颗粒收集装置，所述大颗粒收集装置包括收集箱，收集箱可拆卸安装在底盘下方，在收集箱上设置有开口，在收集箱的开口一侧设置有过渡连接槽，过渡连接槽倾斜设置，在过渡连接槽低端上方设置有转动叶轮，所述转动叶轮包括转轴和均匀设置在转轴四周的叶片，所述叶片向过渡连接槽一侧弧形倾斜设置。2.如权利要求1所述的分类扫地车，其特征在于：清扫主刷可升降设置在底盘下方，在清扫主刷的两侧还设置有清扫边刷，清扫边刷也可升降设置在底盘下方。3.如权利要求1或2所述的分类扫地车，其特征在于：过渡连接槽高端贴紧收集箱开口下端，在过渡连接槽高端转动连接有延伸板，延伸板伸入收集箱的开口，并且过渡连接槽高端高度低于转轴的中心高度。4.如权利要求3所述的分类扫地车，其特征在于：在收集箱上端面两侧设置有导向块，在底盘下方相对应的位置设置有导向槽。5.如权利要求4所述的分类扫地车，其特征在于：在叶片末端，还设置有可伸缩的弹性橡胶片。6.如权利要求5所述的分类扫地车，其特征在于：在底盘上方还设置有驾驶室，在驾驶室设置控制面板，控制驱动系统以及清扫主刷和清扫边刷的升降。2CN106702929A说明书1/3页分类扫地车技术领域[0001]本发明涉及环卫保洁设备技术领域，特别涉及一种分类扫地车。背景技术[0002]随着城市建设的日新月异，许多渣土车在城市道路上来回运输，对于渣土车的抛洒地漏也是屡禁不止，而且渣土车的滴漏是不容易解决的问题，因而城市的道路上还是到处可见大块颗粒的垃圾物。[0003]目前的大多数扫地车都是针对平整地面，对灰尘以及细小颗粒物的清扫，对于较大的块状垃圾没有专门对应的清理装置，而且遇到较大的块状垃圾时还容易卡坏扫地车。因而现在虽然对于渣土车大面积的滴漏采用专业的清除方式，但是不可能对小面积的滴漏全面进行清理，因而考虑在扫地车上增加大颗粒收集装置，在扫地车洒水清扫之前先将大颗粒的杂物清理掉。发明内容[0004]本发明需要解决的技术问题是现有的扫地车不能收集大颗粒杂质，并且遇到大颗粒杂质时还会卡坏扫地车。[0005]为解决上述技术问题，本发明提供了分类扫地车，包括底盘，在底盘上设置有驱动系统和集尘箱，在底盘下方设置有前轮和后轮，由驱动系统驱动前轮的转动，在底盘下方前轮和后轮之间的位置设置有清扫主刷，在清扫主刷和前轮之间还设置有大颗粒收集装置，所述大颗粒收集装置包括收集箱，收集箱可拆卸安装在底盘下方，在收集箱上设置有开口，在收集箱的开口一侧设置有过渡连接槽，过渡连接槽倾斜设置，在过渡连接槽低端上方设置有转动叶轮，所述转动叶轮包括转轴和均匀设置在转轴四周的叶片，所述叶片向过渡连接槽一侧弧形倾斜设置。本发明的分类扫地车，在清理主刷前面设置了大颗粒收集装置，大颗粒收集装置设置收集箱收集大颗粒杂质，并且在收集箱一侧设置倾斜的弧形过渡连接槽作为大颗粒杂质提升的通道，利用转动的叶轮将大颗粒杂质提升至收集箱的开口处，收集快速方便。[0006]进一步改进在于，清扫主刷可升降设置在底盘下方，在清扫主刷的两侧还设置有清扫边刷，清扫边刷也可升降设置在底盘下方。清理边刷辅助清理主刷完成清扫工作，能在一定程度上扩大清扫的范围，并提高清理主刷的清扫效率。[0007]其中，过渡连接槽高端贴紧收集箱开口下端，在过渡连接槽高端转动连接有延伸板，延伸板伸入收集箱的开口，并且过渡连接槽高端高度低于转轴
