内容提供者

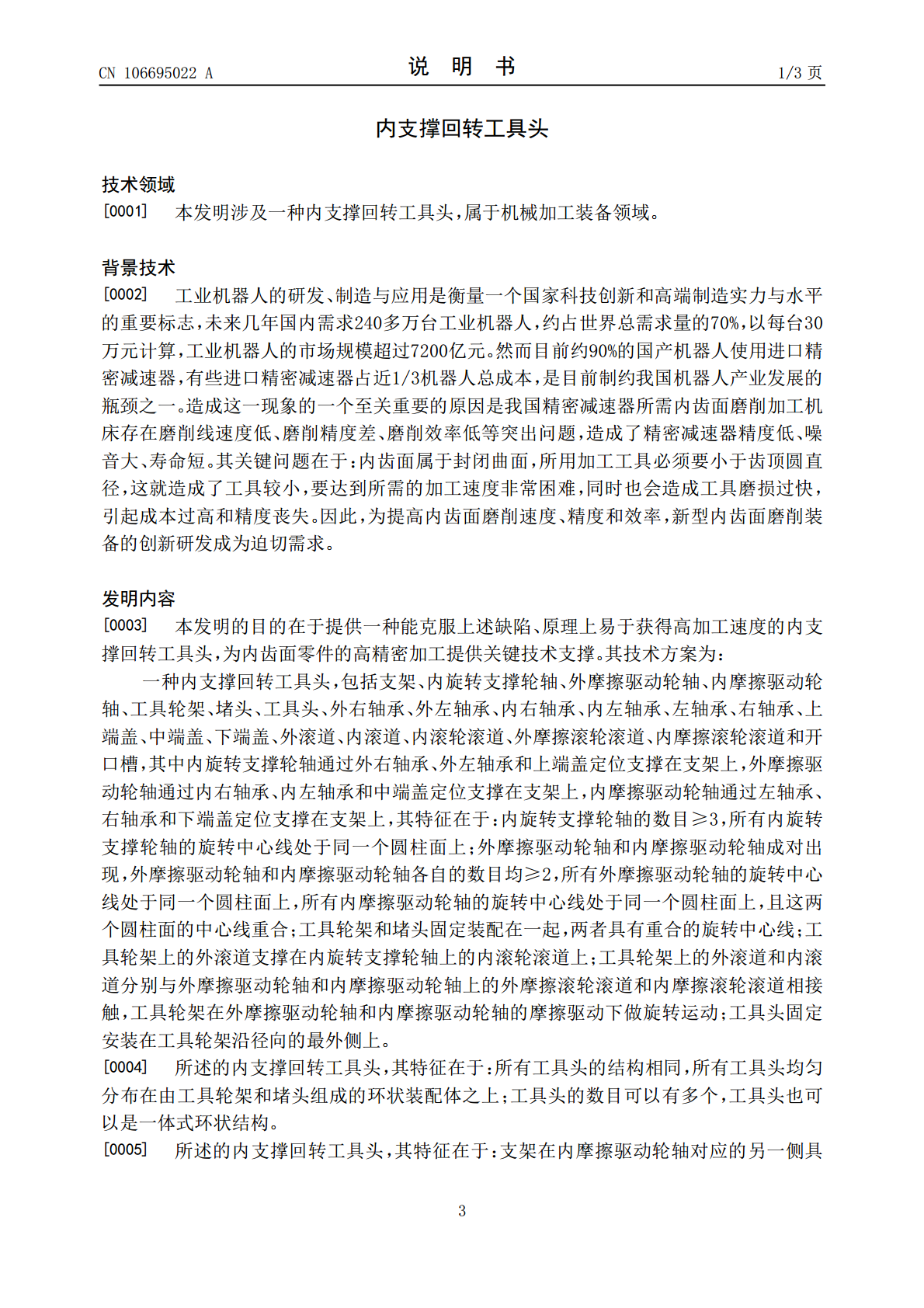

内支撑回转工具头.pdf
2023-09-02
10金币
722KB
9页
霞英****娘子
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
内支撑回转工具头.pdf

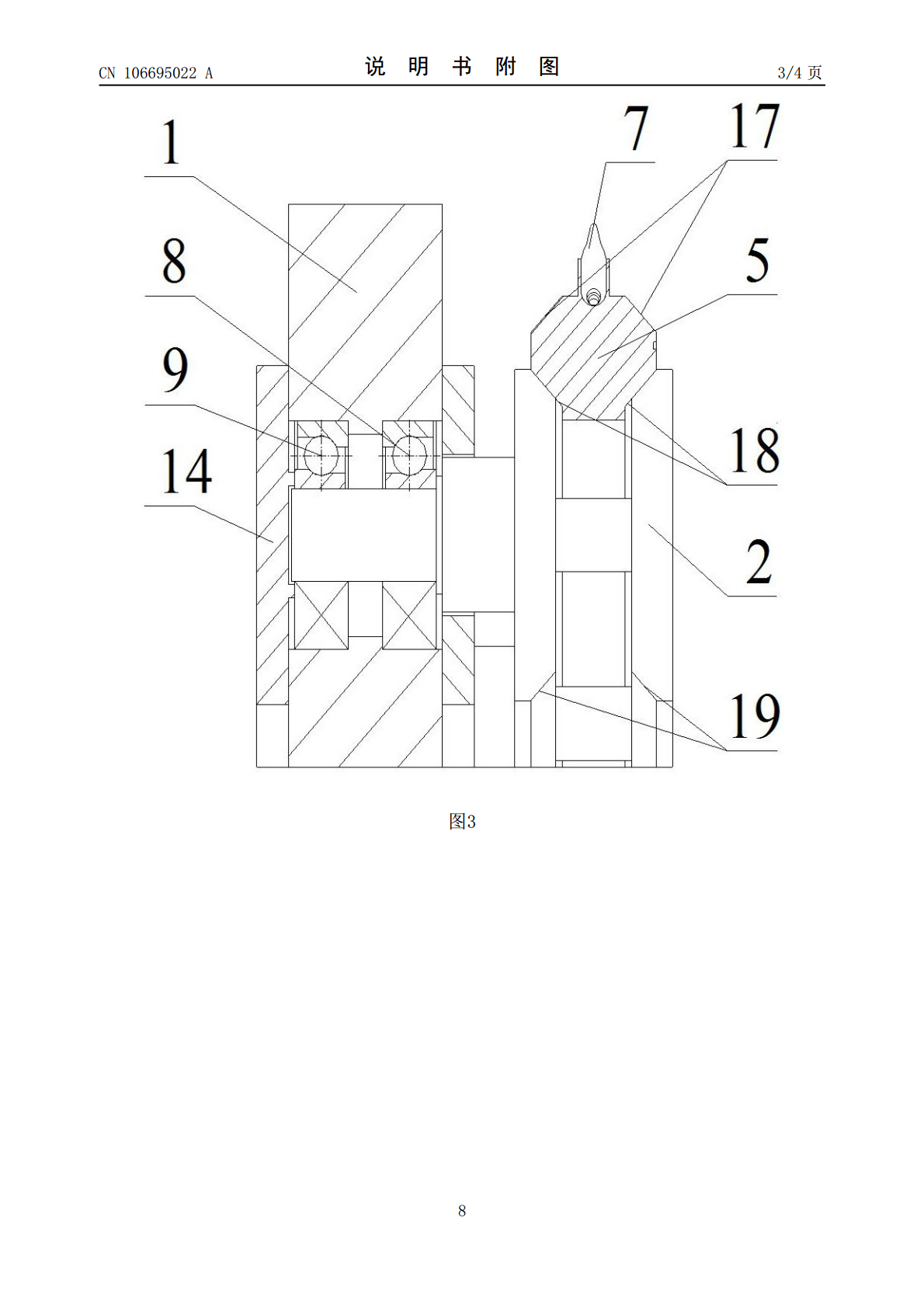

本发明涉及一种内支撑回转工具头，包括支架、内旋转支撑轮轴、外摩擦驱动轮轴、内摩擦驱动轮轴、工具轮架、堵头、工具头等，特征是：内旋转支撑轮轴的数目≥3；外摩擦驱动轮轴和内摩擦驱动轮轴成对出现；工具轮架和堵头固定装配在一起；工具轮架上的外滚道支撑在内旋转支撑轮轴上的内滚轮滚道上；工具轮架上的外滚道和内滚道分别与外摩擦驱动轮轴和内摩擦驱动轮轴上的外摩擦滚轮滚道和内摩擦滚轮滚道相接触；工具头固定安装在工具轮架沿径向的最外侧上。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上小尺寸几何特征必
2023-09-02
10
722KB
对称支撑回转工具头.pdf
本发明涉及一种对称支撑回转工具头，包括支架、外旋转支撑轮轴、内旋转支撑轮轴、外摩擦驱动轮轴、内摩擦驱动轮轴、工具轮架、堵头、工具头等，特征是：外旋转支撑轮轴和内旋转支撑轮轴成对出现；外摩擦驱动轮轴和内摩擦驱动轮轴成对出现；工具轮架上的外滚道和内滚道分别支撑在外旋转支撑轮轴和内旋转支撑轮轴上的外滚轮滚道和内滚轮滚道上，并与外摩擦驱动轮轴和内摩擦驱动轮轴上的外摩擦滚轮滚道和内摩擦滚轮滚道相接触。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上小尺寸几何特征必须采用同等或更小尺寸工具加工
2023-09-02
10
733KB
外支撑回转工具头.pdf
本发明涉及一种外支撑回转工具头，包括支架、外旋转支撑轮轴、外摩擦驱动轮轴、内摩擦驱动轮轴、工具轮架、堵头、工具头等，特征是：外旋转支撑轮轴的数目≥3；外摩擦驱动轮轴和内摩擦驱动轮轴成对出现；工具轮架和堵头固定装配在一起；工具轮架上的外滚道支撑在外旋转支撑轮轴上的外滚轮滚道上；工具轮架上的外滚道和内滚道分别与外摩擦驱动轮轴和内摩擦驱动轮轴上的外摩擦滚轮滚道和内摩擦滚轮滚道相接触；工具头固定安装在工具轮架沿径向的最外侧上。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上小尺寸几何特征必
2023-09-02
10
679KB
内锥面支撑回转工具装置.pdf
本发明涉及一种内锥面支撑回转工具装置，包括支架、内旋转支撑轮轴、旋转驱动齿轮轴、惰轮轴、内齿轮架、堵头、工具头等，特征是：内旋转支撑轮轴的数目≥3，所有内旋转支撑轮轴的旋转中心线处于同一个圆柱面上；内齿轮架和堵头固定装配在一起；内齿轮架上的内滚道支撑在内旋转支撑轮轴上；共有2个结构相同的惰轮轴，旋转驱动齿轮轴上的齿轮与2个惰轮轴上的齿轮均相啮合；2个惰轮轴上的齿轮均与内齿轮架上的内齿轮相啮合；工具头固定安装在内齿轮架沿径向的最外侧上。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上
2023-09-02
10
801KB
无心支撑回转工具装置.pdf
本发明涉及一种无心支撑回转工具装置，包括支架、旋转支撑组件、旋转驱动组件、主旋转壳体、辅助旋转壳体、主堵头、辅助堵头、主密封件、辅助密封件、工具头、辅助支撑件，特征是：所有旋转支撑组件的旋转中心线处于同一个圆柱面上；主旋转壳体与辅助旋转壳体固定连接且两者均由其上的环状滚道支撑在滚轮上；环状轮齿与外轮齿相啮合；主堵头与辅助堵头通过螺钉固定装配在一起，主堵头与主旋转壳体固定连接在一起；工具头固定安装在主旋转壳体和主堵头沿径向的最外侧上。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上小
2023-09-02
10
781KB
