便捷减震搅拌器.pdf

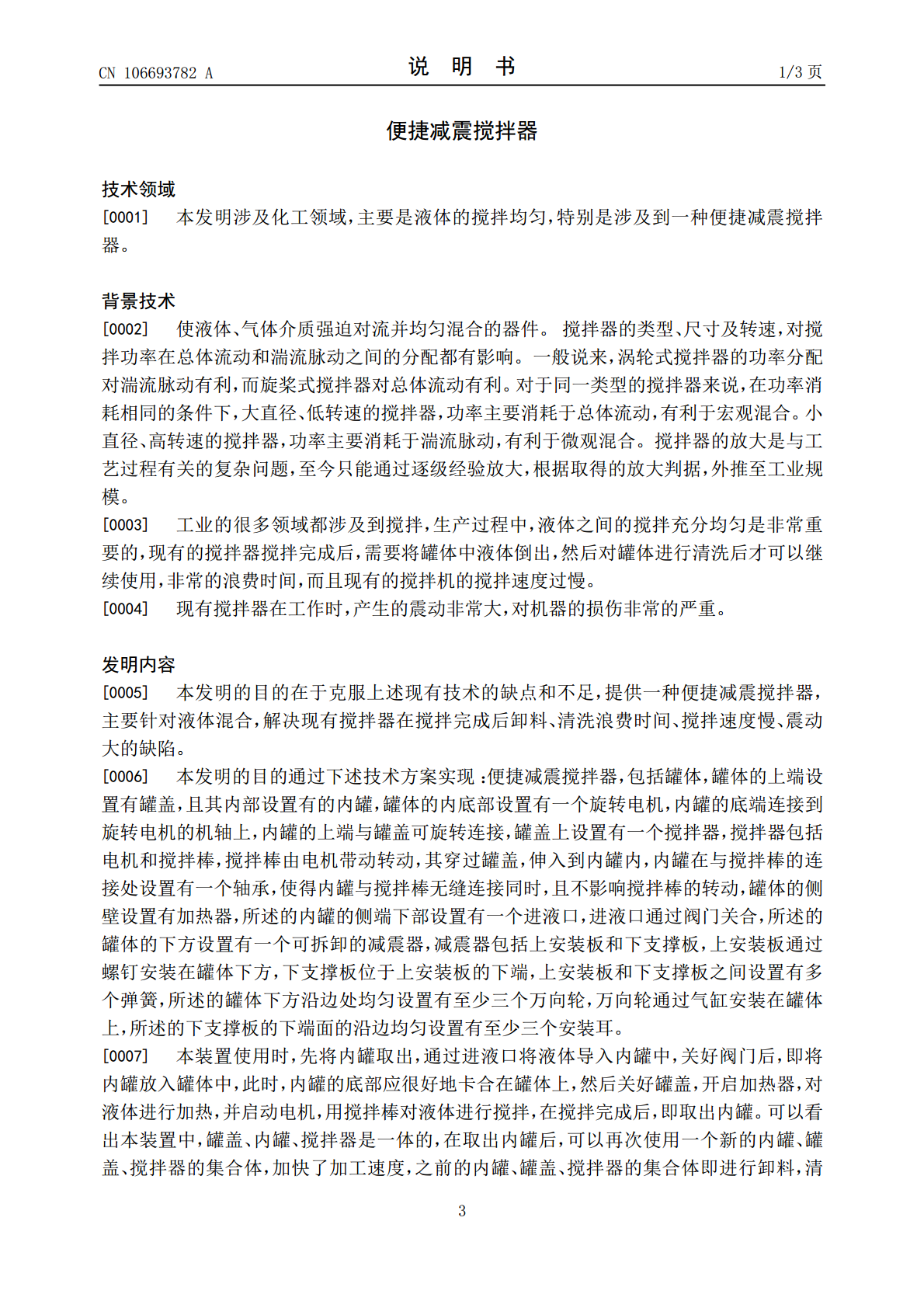

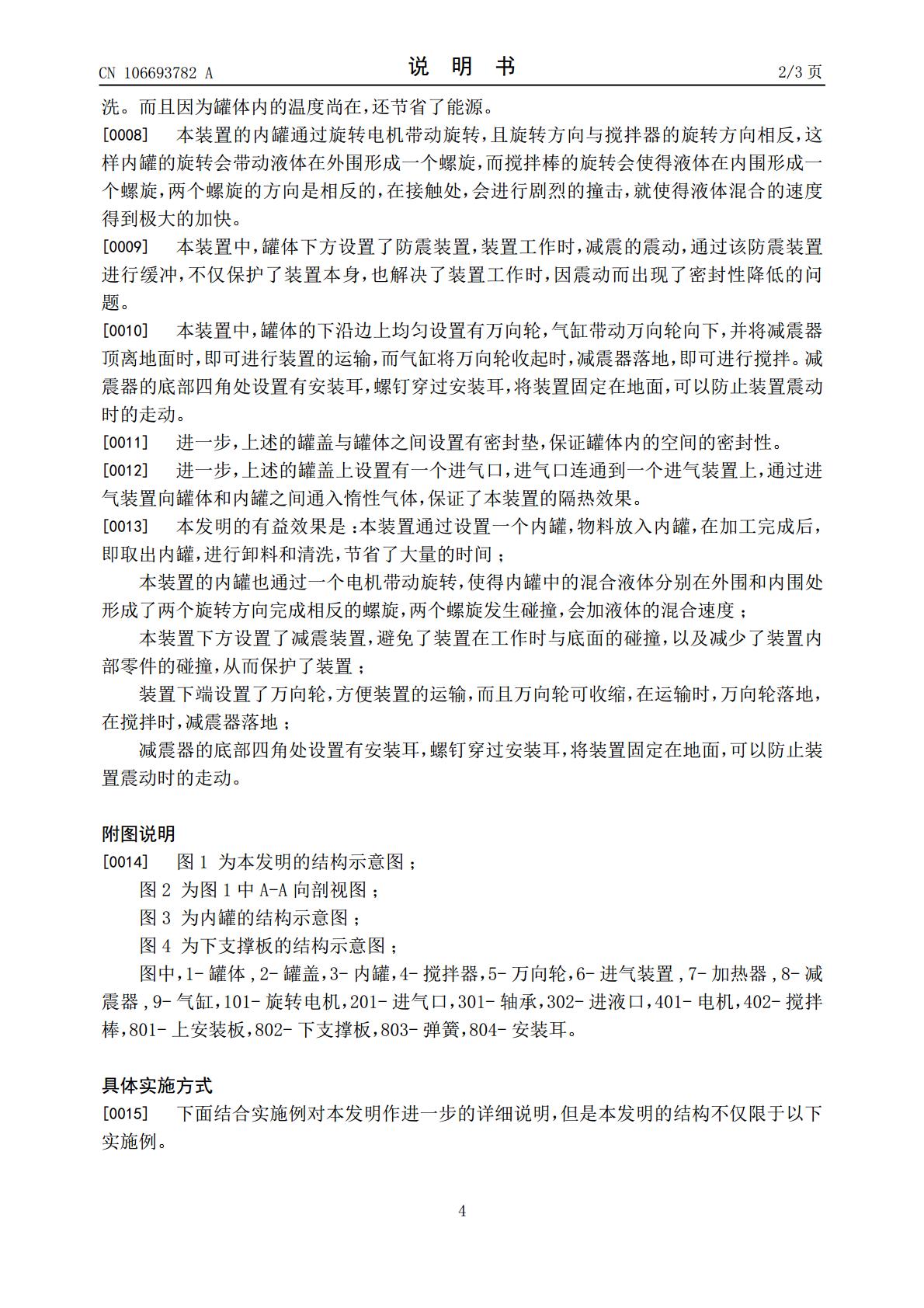

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106693782A(43)申请公布日2017.05.24(21)申请号201510791602.8(22)申请日2015.11.17(71)申请人重庆禾坛机械有限公司地址400056重庆市巴南区南泉街道白鹤村10社(72)发明人何敏(51)Int.Cl.B01F7/24(2006.01)B01F15/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称便捷减震搅拌器(57)摘要本发明公开了便捷减震搅拌器，包括罐体，罐体的上端设置有罐盖，且其内部设置有的内罐，罐体的内底部设置有一个旋转电机，内罐的底端连接到旋转电机的机轴上，罐盖上设置有一个搅拌器，所述的罐体的下方设置有一可拆卸的减震器，减震器包括上安装板和下支撑板，上安装板通过螺钉安装在罐体下方，下支撑板位于上安装板的下端，上安装板和下支撑板之间设置有多个弹簧，所述的罐体下方沿边处均匀设置有至少三个万向轮，万向轮通过气缸安装在罐体上，所述的下支撑板的下端面的沿边均匀设置有至少三个安装耳。本发明的有益效果是：减震器的底部四角处设置有安装耳，螺钉穿过安装耳，将装置固定在地面，可以防止装置震动时的走动。CN106693782ACN106693782A权利要求书1/1页1.便捷减震搅拌器，其特征在于，包括罐体（1），罐体（1）的上端设置有罐盖（2），且其内部设置有的内罐（3），罐体（1）的内底部设置有一个旋转电机（101），内罐（3）的底端连接到旋转电机（101）的机轴上，内罐（3）的上端与罐盖（2）可旋转连接，罐盖（2）上设置有一个搅拌器（4），搅拌器（4）包括电机（401）和搅拌棒（402），搅拌棒（402）由电机（401）带动转动，其穿过罐盖（2），伸入到内罐（3）内，内罐（3）在与搅拌棒（402）的连接处设置有一个轴承（301），使得内罐（3）与搅拌棒（402）无缝连接同时，且不影响搅拌棒（402）的转动，罐体（1）的侧壁设置有加热器（7），所述的内罐（3）的侧端下部设置有一个进液口（302），进液口（302）通过阀门关合，所述的罐体（1）的下方设置有一个减震器（8），减震器（8）包括上安装板（801）和下支撑板（802），上安装板（801）固定在罐体下方，下支撑板（802）位于上安装板（801）的下端，上安装板（801）和下支撑板（802）之间设置有多个弹簧（803），所述的罐体（1）下方沿边处均匀设置有至少三个万向轮（5），万向轮（5）通过气缸（9）安装在罐体（1）上，所述的下支撑板（802）的下端面的沿边均匀设置有至少三个安装耳（804）。2.根据权利要求1所述的便捷减震搅拌器，其特征在于，所述的罐盖（2）与罐体（1）之间设置有密封垫。3.根据权利要求2所述的便捷减震搅拌器，其特征在于，所述的罐盖（2）上设置有一个进气口（201），进气口（201）连通到一个进气装置（6）上。2CN106693782A说明书1/3页便捷减震搅拌器技术领域[0001]本发明涉及化工领域，主要是液体的搅拌均匀，特别是涉及到一种便捷减震搅拌器。背景技术[0002]使液体、气体介质强迫对流并均匀混合的器件。搅拌器的类型、尺寸及转速，对搅拌功率在总体流动和湍流脉动之间的分配都有影响。一般说来，涡轮式搅拌器的功率分配对湍流脉动有利，而旋桨式搅拌器对总体流动有利。对于同一类型的搅拌器来说，在功率消耗相同的条件下，大直径、低转速的搅拌器，功率主要消耗于总体流动，有利于宏观混合。小直径、高转速的搅拌器，功率主要消耗于湍流脉动，有利于微观混合。搅拌器的放大是与工艺过程有关的复杂问题，至今只能通过逐级经验放大，根据取得的放大判据，外推至工业规模。[0003]工业的很多领域都涉及到搅拌，生产过程中，液体之间的搅拌充分均匀是非常重要的，现有的搅拌器搅拌完成后，需要将罐体中液体倒出，然后对罐体进行清洗后才可以继续使用，非常的浪费时间，而且现有的搅拌机的搅拌速度过慢。[0004]现有搅拌器在工作时，产生的震动非常大，对机器的损伤非常的严重。发明内容[0005]本发明的目的在于克服上述现有技术的缺点和不足，提供一种便捷减震搅拌器，主要针对液体混合，解决现有搅拌器在搅拌完成后卸料、清洗浪费时间、搅拌速度慢、震动大的缺陷。[0006]本发明的目的通过下述技术方案实现：便捷减震搅拌器，包括罐体，罐体的上端设置有罐盖，且其内部设置有的内罐，罐体的内底部设置有一个旋转电机，内罐的底端连接到旋转电机的机轴上，内罐的上端与罐盖可旋转连接，罐盖上设置有一个搅拌器，搅拌器包括电机和搅拌棒，搅拌棒由电机带动转动，其穿过罐盖，伸入到内罐内，内罐在与搅拌棒的连接处设置有一个轴承，使得内罐与搅拌棒无缝连接同时，且不影响搅拌棒的转动，罐体的侧壁设置有加
