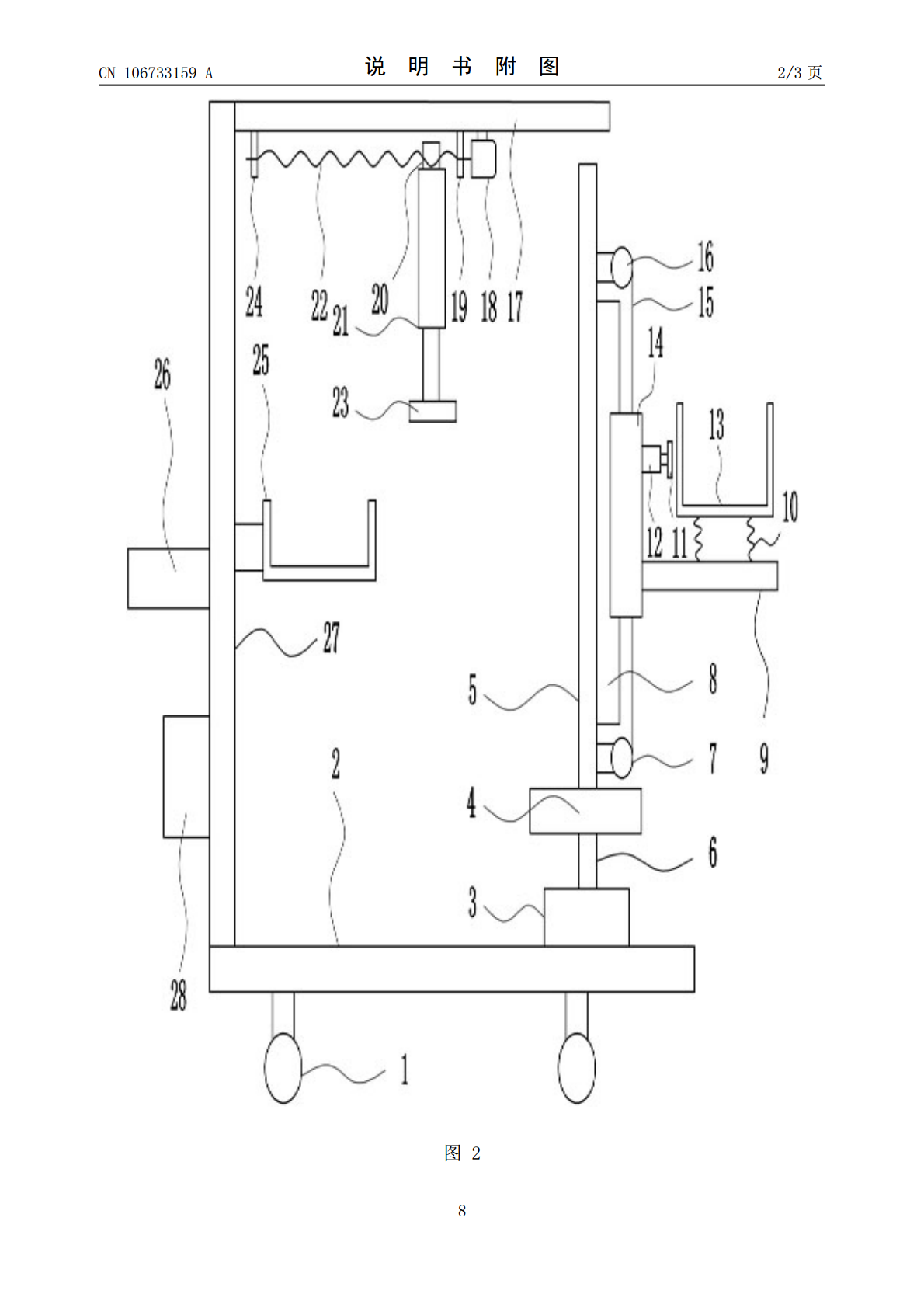

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106733159A(43)申请公布日2017.05.31(21)申请号201611222243.5(22)申请日2016.12.27(71)申请人宁夏软件工程院有限公司地址750000宁夏回族自治区银川市金凤区宁安大街490号ibi育成中心14号楼6层(72)发明人郑皓天(51)Int.Cl.B03C1/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种电解车间废料分类处理装置(57)摘要本发明涉及一种分类处理装置，尤其涉及一种电解车间废料处理装置。本发明要解决的技术问题是提供一种结构合理、操作简单、省时省力的电解车间废料分类处理装置。为了解决上述技术问题，本发明提供了这样一种电解车间废料分类处理装置，包括有车轮、底板、电机Ⅰ、放置板Ⅰ、放置板Ⅱ、转轴、电动绕线轮Ⅰ、滑轨、固定板、弹簧、敲板、电动推杆Ⅰ、收集箱Ⅰ、滑块、拉线、电动绕线轮Ⅱ、顶板、电机Ⅱ、轴承座Ⅰ、螺母、电动推杆Ⅱ、丝杆、电磁铁、轴承座Ⅱ、收集箱Ⅱ、推手和左架，底板底部设有车轮，底板顶板右侧设有电机Ⅰ，电机Ⅰ上部设有转轴，转轴上端设有放置板Ⅰ。本发明达到了结构合理、操作简单、省时省力的效果。CN106733159ACN106733159A权利要求书1/1页1.一种电解车间废料分类处理装置，其特征在于，包括有车轮（1）、底板（2）、电机Ⅰ（3）、放置板Ⅰ（4）、放置板Ⅱ（5）、转轴（6）、电动绕线轮Ⅰ（7）、滑轨（8）、固定板（9）、弹簧（10）、敲板（11）、电动推杆Ⅰ（12）、收集箱Ⅰ（13）、滑块（14）、拉线（15）、电动绕线轮Ⅱ（16）、顶板（17）、电机Ⅱ（18）、轴承座Ⅰ（19）、螺母（20）、电动推杆Ⅱ（21）、丝杆（22）、电磁铁（23）、轴承座Ⅱ（24）、收集箱Ⅱ（25）、推手（26）和左架（27），底板（2）底部设有车轮（1），底板（2）顶板（17）右侧设有电机Ⅰ（3），电机Ⅰ（3）上部设有转轴（6），转轴（6）上端设有放置板Ⅰ（4），放置板Ⅰ（4）顶部中间设有放置板Ⅱ（5），放置板Ⅱ（5）右侧从上至下依次设有电动绕线轮Ⅱ（16）、滑轨（8）和电动绕线轮Ⅰ（7），滑轨（8）右侧设有滑块（14），滑块（14）与滑轨（8）滑动式连接，电动绕线轮Ⅰ（7）和电动绕线轮Ⅱ（16）之间绕有拉线（15），拉线（15）分别与滑块（14）的顶部和底部连接，滑块（14）右侧设有电动推杆Ⅰ（12）和固定板（9），电动推杆Ⅰ（12）在固定板（9）的上方，电动推杆Ⅰ（12）右侧设有敲板（11），固定板（9）顶部设有弹簧（10），弹簧（10）上部设有收集箱Ⅰ（13），底板（2）顶部左端设有左架（27），左架（27）左侧中间设有推手（26），左架（27）右侧上部设有收集箱Ⅱ（25），左架（27）右侧上端设有顶板（17），顶板（17）底部从左至右依次设有轴承座Ⅱ（24）、轴承座Ⅰ（19）和电机Ⅱ（18），轴承座Ⅱ（24）和轴承座Ⅰ（19）之间设有丝杆（22），丝杆（22）右端与电机Ⅱ（18）连接，丝杆（22）右部设有螺母（20），螺母（20）与丝杆（22）配合，螺母（20）下部设有电动推杆Ⅱ（21），电动推杆Ⅱ（21）下部设有电磁铁（23）。2.根据权利要求1所述的一种电解车间废料分类处理装置，其特征在于，还包括有放置箱（28），左架（27）左侧下部设有放置箱（28）。3.根据权利要求1所述的一种电解车间废料分类处理装置，其特征在于，还包括有行程开关（29），顶板（17）底部左侧设有行程开关（29）。2CN106733159A说明书1/4页一种电解车间废料分类处理装置技术领域[0001]本发明涉及一种分类处理装置，尤其涉及一种电解车间废料分类处理装置。背景技术[0002]机械是指机器与机构的总称。机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，他们是简单机械。而复杂机械就是由两种或两种以上的简单机械构成。通常把这些比较复杂的机械叫做机器。从结构和运动的观点来看，机构和机器并无区别，泛称为机械。机械的特征有：机械是一种人为的实物构件的组合。机械各部分之间具有确定的相对运动。故机器能转换机械能或完成有用的机械功，是现代机械原理中的最基本的概念。[0003]废料废渣分类，指按一定规定或标准将废料废渣分类储存、分类投放和分类搬运，从而转变成公共资源的一系列活动的总称。分类的目的是提高废料废渣的资源价值和经济价值，力争物尽其用。废料废渣在分类储存阶段属于公众的私有品，废料废渣经公众分类投放后成为公众所在小区或社区的区域性准公共资源，废料废渣分类驳运到废料废渣集中点或转运站后成为没有排除性的公共资源。从国内外各城市对生活废料废渣分类的方法
