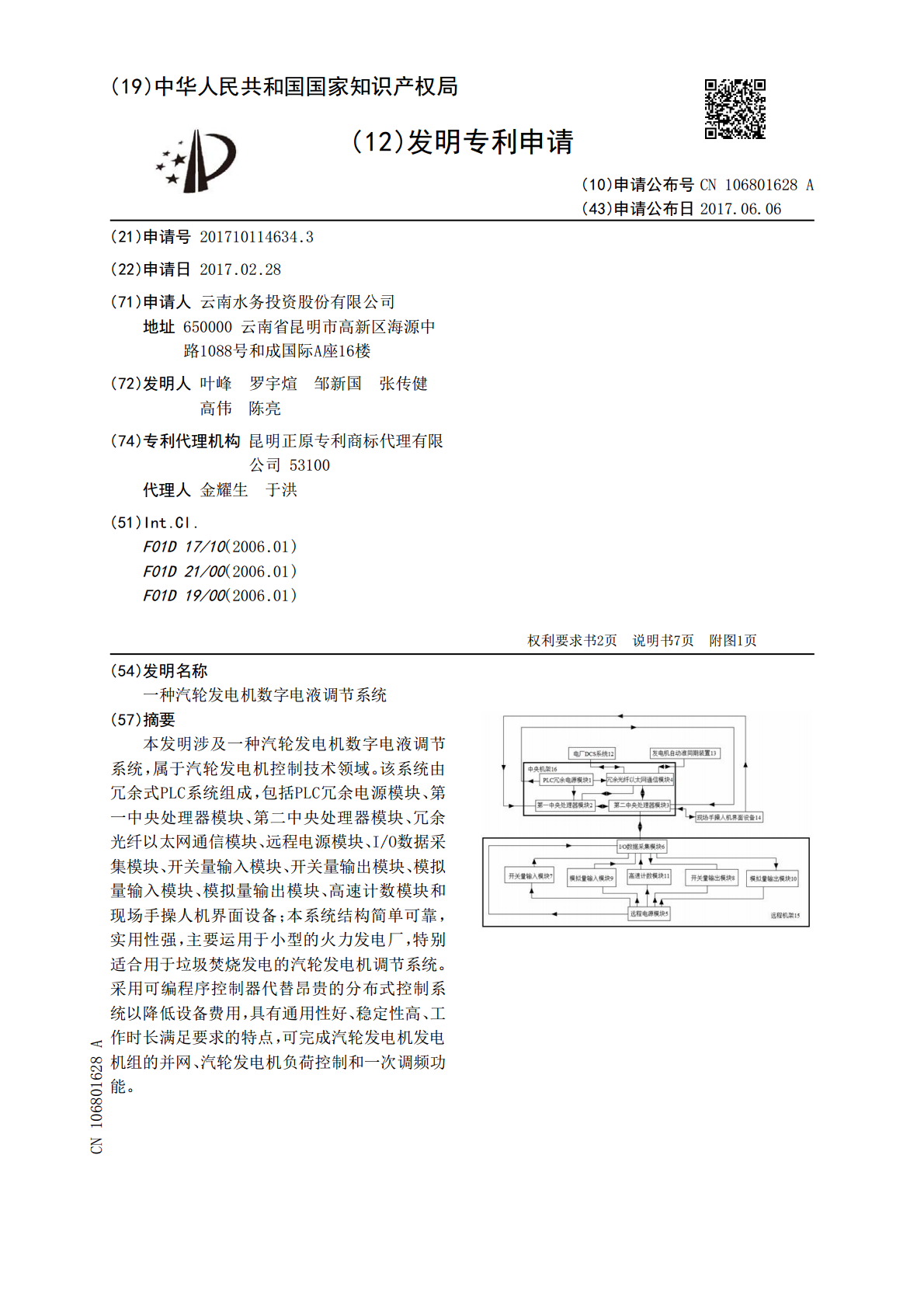

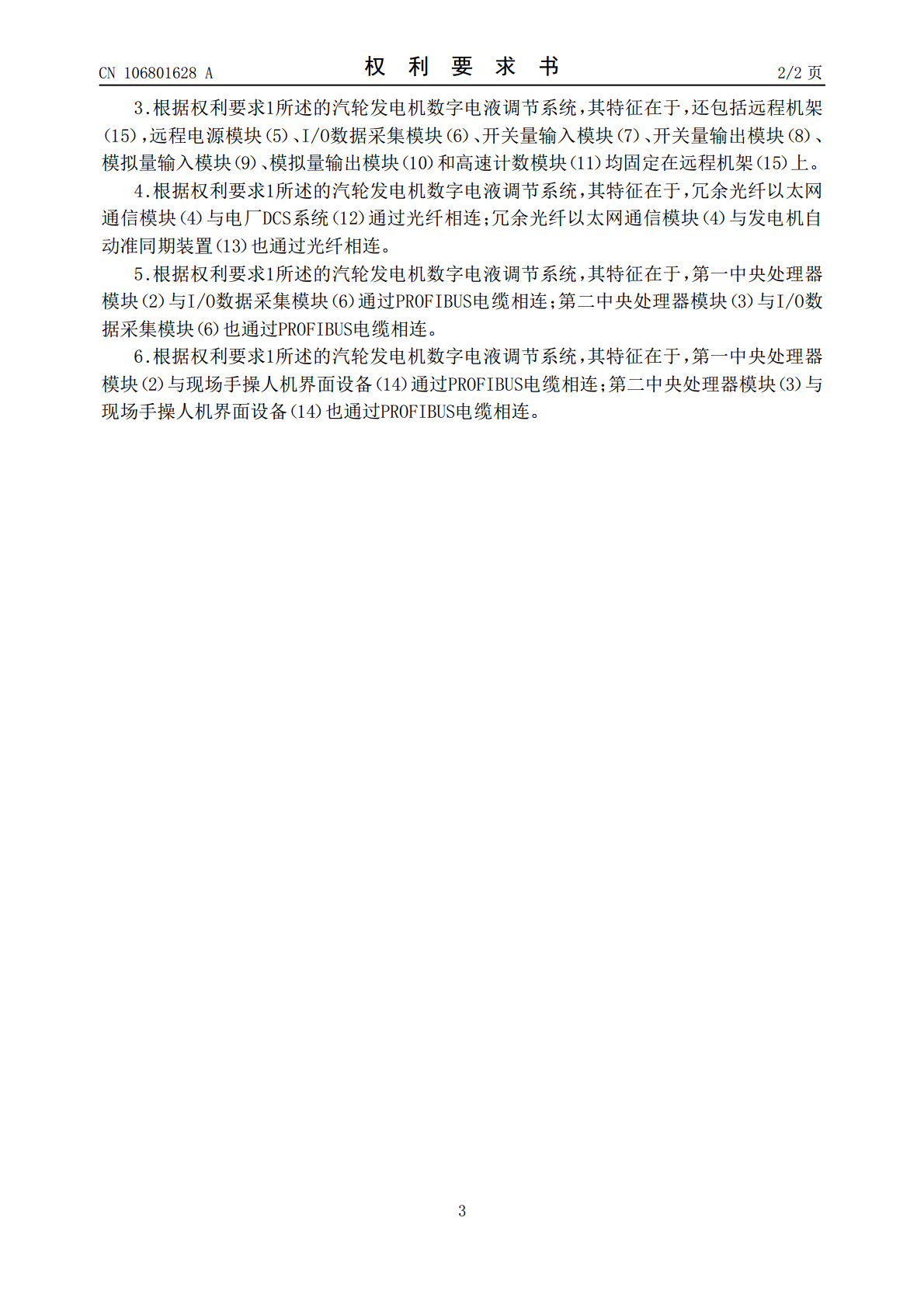

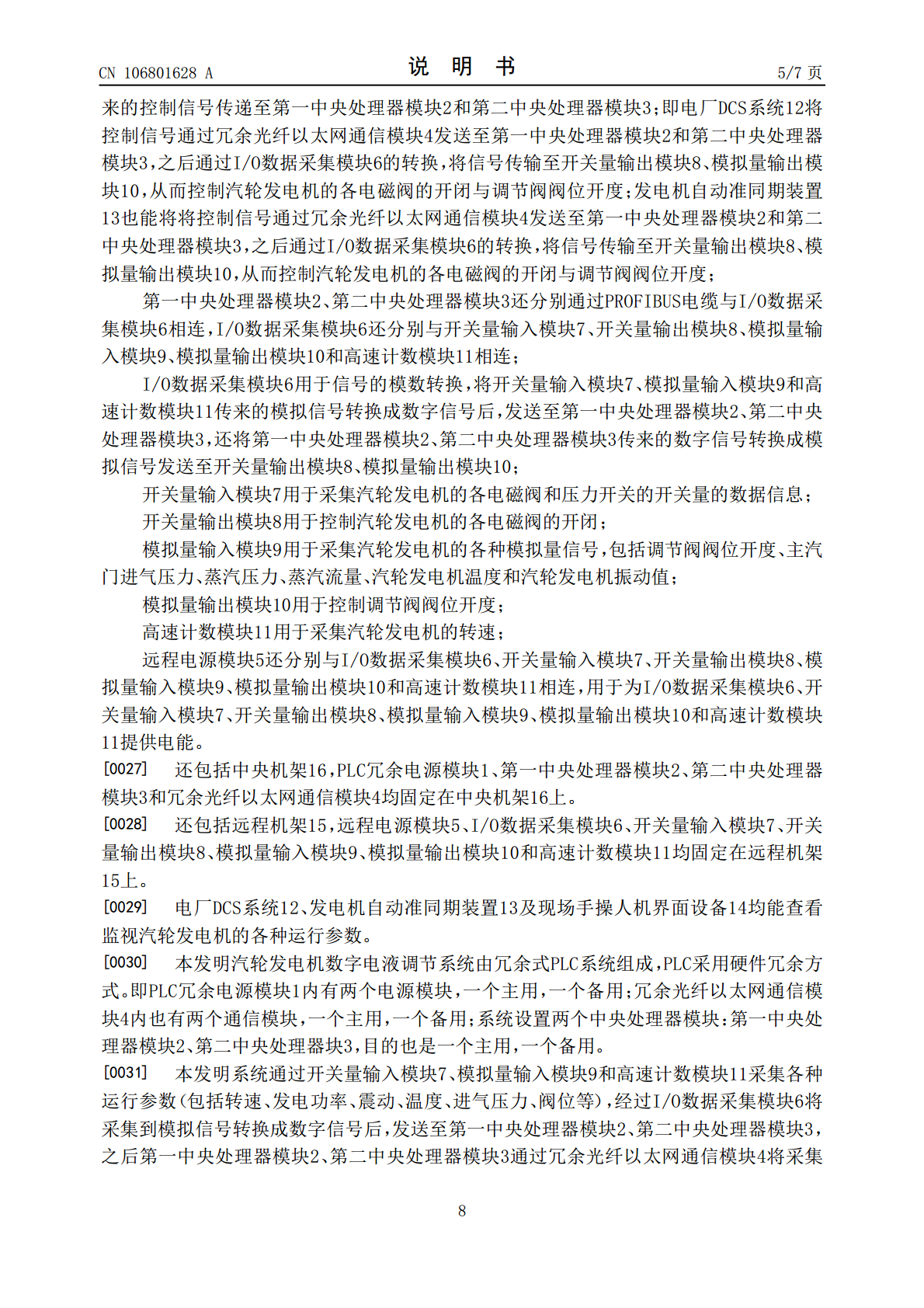

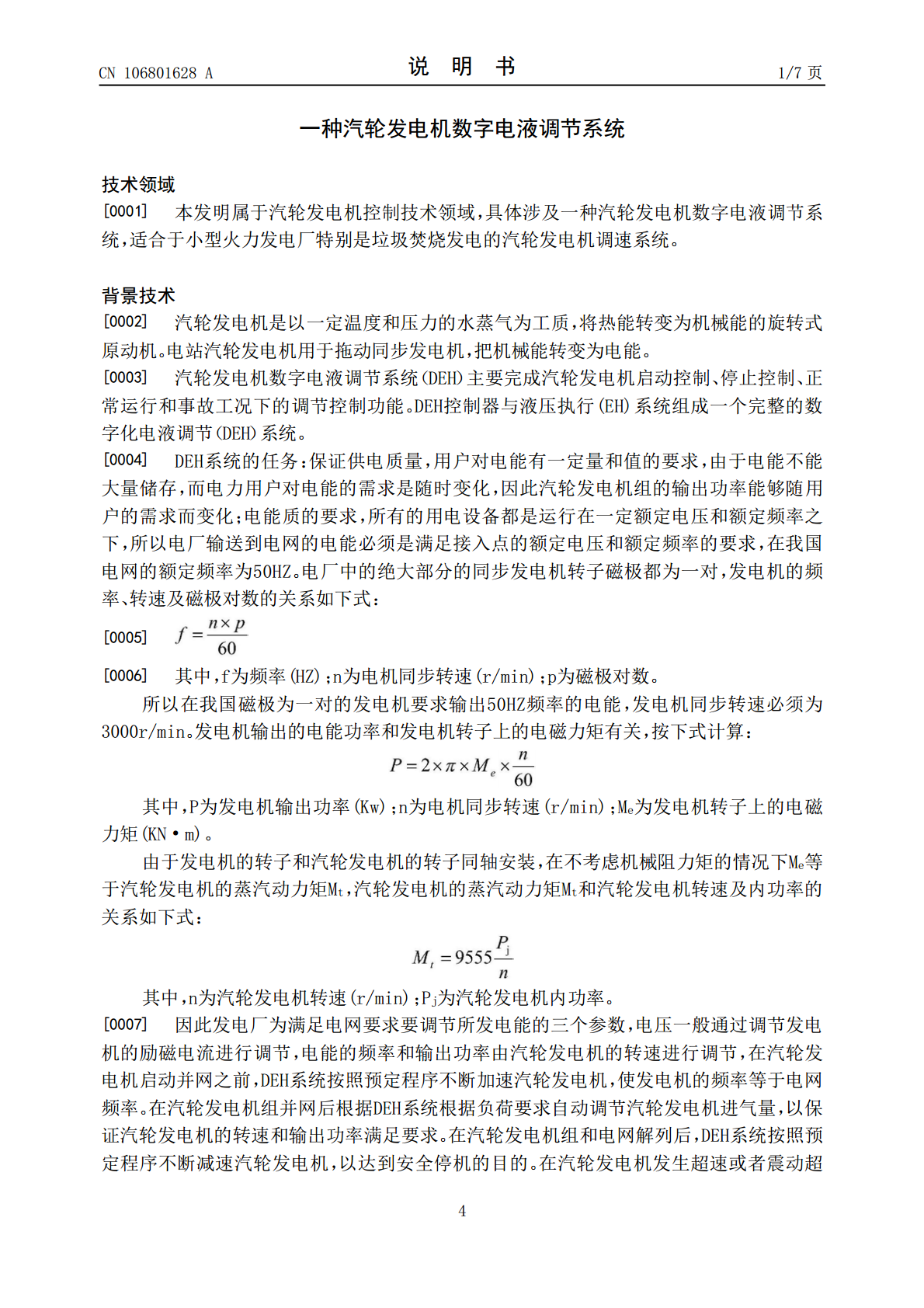

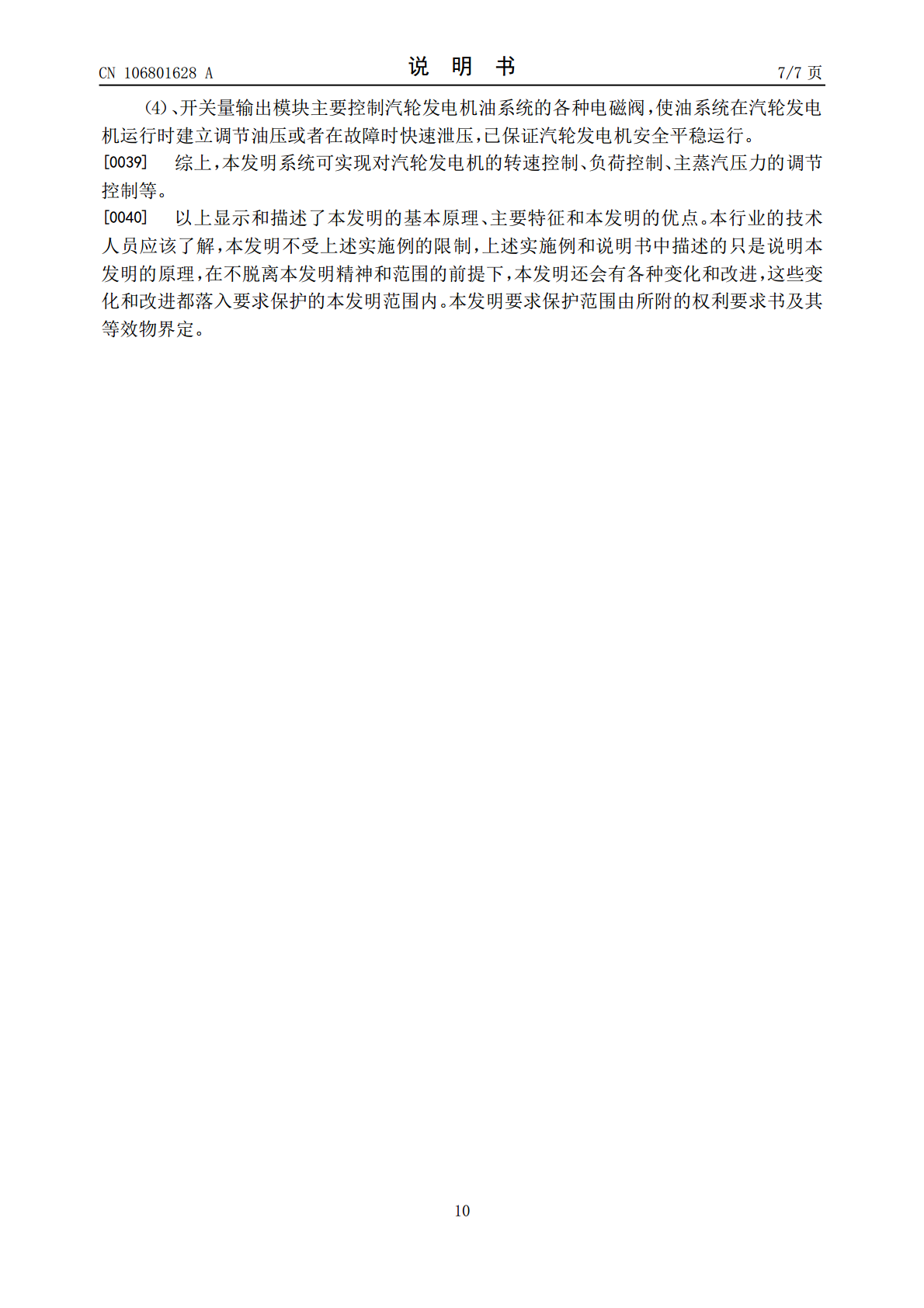

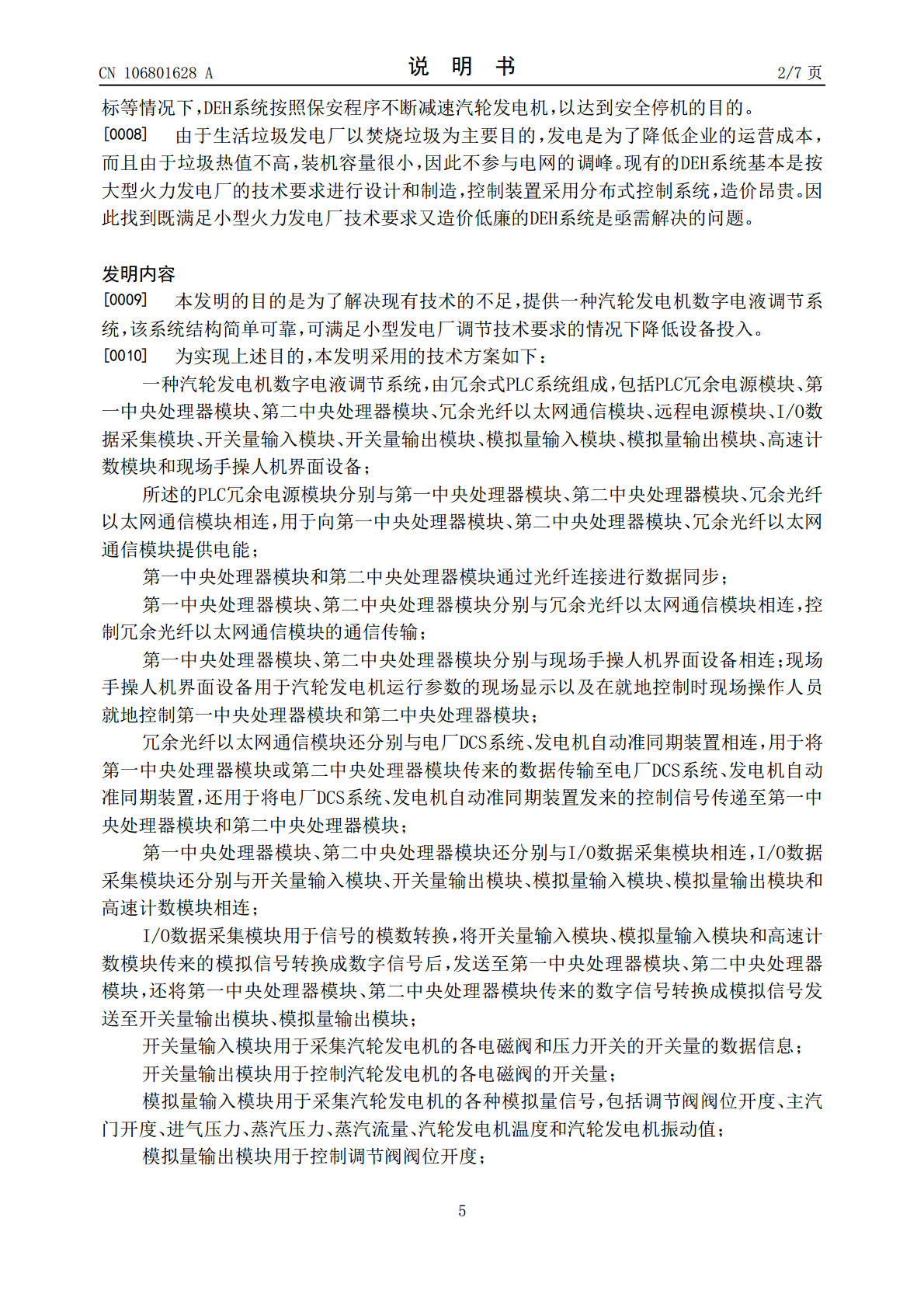

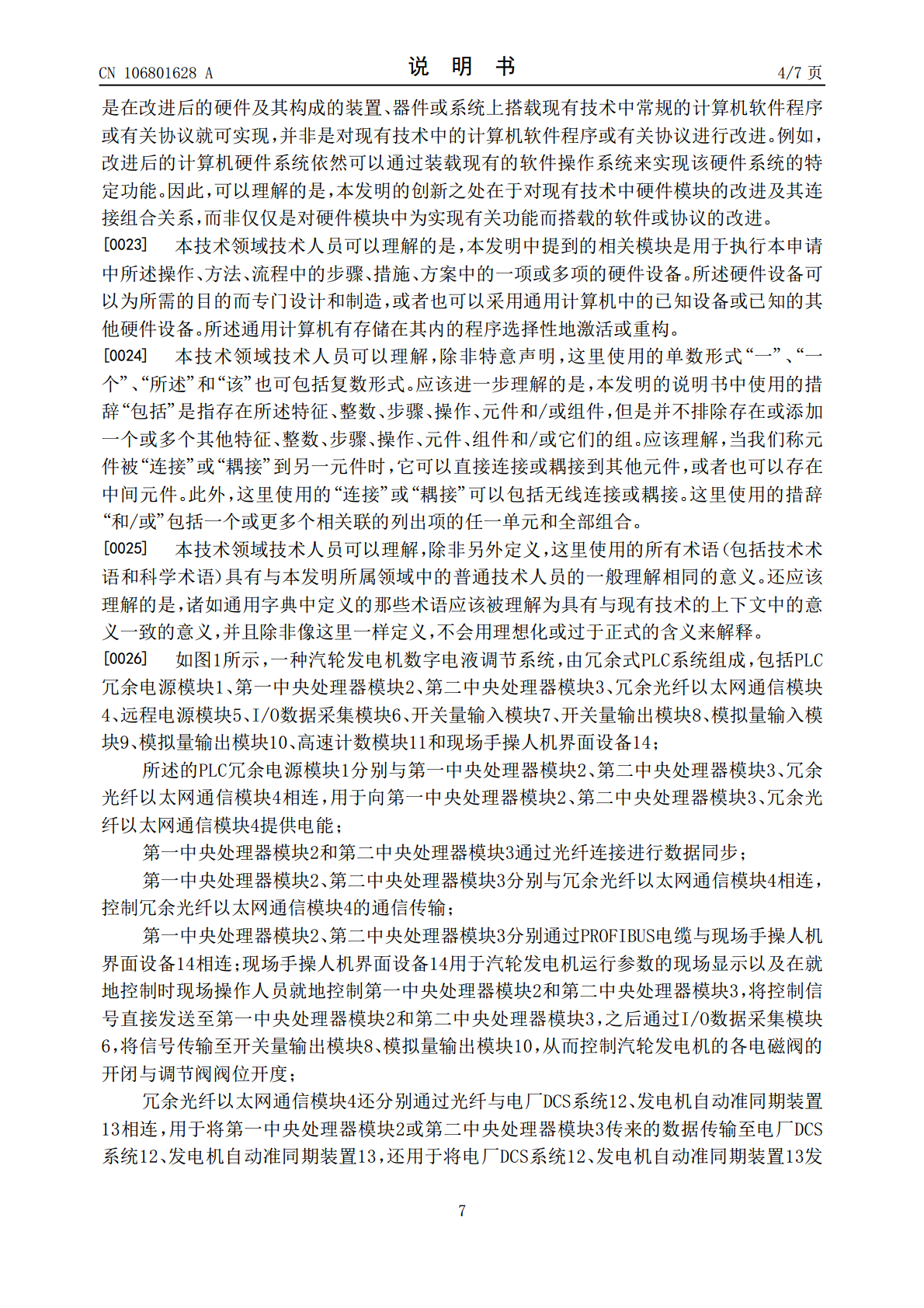

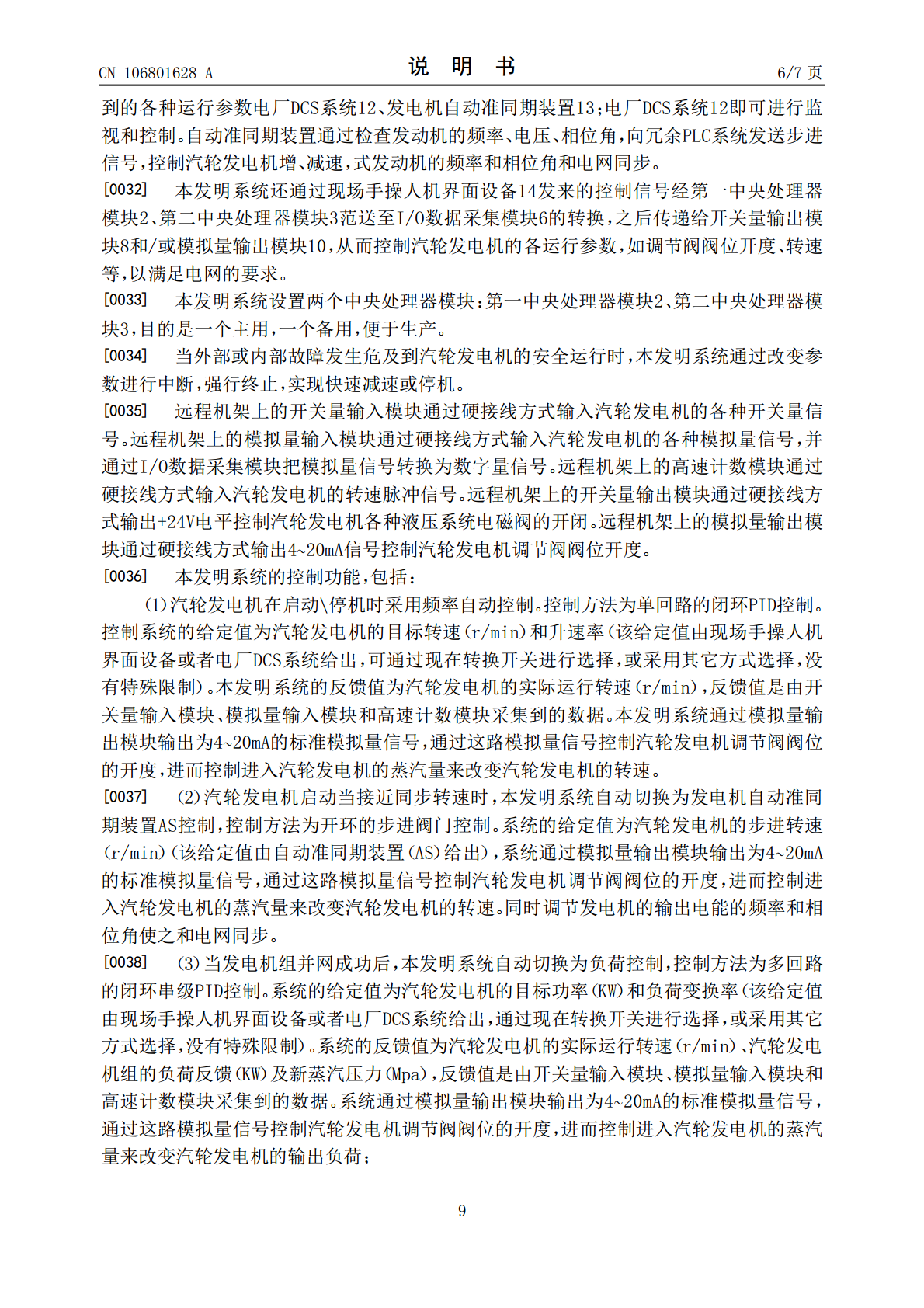

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106801628A(43)申请公布日2017.06.06(21)申请号201710114634.3(22)申请日2017.02.28(71)申请人云南水务投资股份有限公司地址650000云南省昆明市高新区海源中路1088号和成国际A座16楼(72)发明人叶峰罗宇煊邹新国张传健高伟陈亮(74)专利代理机构昆明正原专利商标代理有限公司53100代理人金耀生于洪(51)Int.Cl.F01D17/10(2006.01)F01D21/00(2006.01)F01D19/00(2006.01)权利要求书2页说明书7页附图1页(54)发明名称一种汽轮发电机数字电液调节系统(57)摘要本发明涉及一种汽轮发电机数字电液调节系统，属于汽轮发电机控制技术领域。该系统由冗余式PLC系统组成，包括PLC冗余电源模块、第一中央处理器模块、第二中央处理器模块、冗余光纤以太网通信模块、远程电源模块、I/O数据采集模块、开关量输入模块、开关量输出模块、模拟量输入模块、模拟量输出模块、高速计数模块和现场手操人机界面设备；本系统结构简单可靠，实用性强，主要运用于小型的火力发电厂，特别适合用于垃圾焚烧发电的汽轮发电机调节系统。采用可编程序控制器代替昂贵的分布式控制系统以降低设备费用，具有通用性好、稳定性高、工作时长满足要求的特点，可完成汽轮发电机发电机组的并网、汽轮发电机负荷控制和一次调频功能。CN106801628ACN106801628A权利要求书1/2页1.一种汽轮发电机数字电液调节系统，其特征在于，由冗余式PLC系统组成，包括PLC冗余电源模块（1）、第一中央处理器模块（2）、第二中央处理器模块（3）、冗余光纤以太网通信模块（4）、远程电源模块（5）、I/O数据采集模块（6）、开关量输入模块（7）、开关量输出模块（8）、模拟量输入模块（9）、模拟量输出模块（10）、高速计数模块（11）和现场手操人机界面设备（14）；所述的PLC冗余电源模块（1）分别与第一中央处理器模块（2）、第二中央处理器模块（3）、冗余光纤以太网通信模块（4）相连，用于向第一中央处理器模块（2）、第二中央处理器模块（3）、冗余光纤以太网通信模块（4）提供电能；第一中央处理器模块（2）和第二中央处理器模块（3）通过光纤连接进行数据同步；第一中央处理器模块（2）、第二中央处理器模块（3）分别与冗余光纤以太网通信模块（4）相连，控制冗余光纤以太网通信模块（4）的通信传输；第一中央处理器模块（2）、第二中央处理器模块（3）分别与现场手操人机界面设备（14）相连；现场手操人机界面设备（14）用于汽轮发电机运行参数的现场显示以及在就地控制时现场操作人员就地控制第一中央处理器模块（2）和第二中央处理器模块（3）；冗余光纤以太网通信模块（4）还分别与电厂DCS系统（12）、发电机自动准同期装置（13）相连，用于将第一中央处理器模块（2）或第二中央处理器模块（3）传来的数据传输至电厂DCS系统（12）、发电机自动准同期装置（13），还用于将电厂DCS系统（12）、发电机自动准同期装置（13）发来的控制信号传递至第一中央处理器模块（2）和第二中央处理器模块（3）；第一中央处理器模块（2）、第二中央处理器模块（3）还分别与I/O数据采集模块（6）相连，I/O数据采集模块（6）还分别与开关量输入模块（7）、开关量输出模块（8）、模拟量输入模块（9）、模拟量输出模块（10）和高速计数模块（11）相连；I/O数据采集模块（6）用于信号的模数转换，将开关量输入模块（7）、模拟量输入模块（9）和高速计数模块（11）传来的模拟信号转换成数字信号后，发送至第一中央处理器模块（2）、第二中央处理器模块（3），还将第一中央处理器模块（2）、第二中央处理器模块（3）传来的数字信号转换成模拟信号发送至开关量输出模块（8）、模拟量输出模块（10）；开关量输入模块（7）用于采集汽轮发电机的各电磁阀和压力开关的开关量的数据信息；开关量输出模块（8）用于控制汽轮发电机的各电磁阀的开闭；模拟量输入模块（9）用于采集汽轮发电机的各种模拟量信号，包括调节阀阀位开度、主汽门进气压力、蒸汽压力、蒸汽流量、汽轮发电机温度和汽轮发电机振动值；模拟量输出模块（10）用于控制调节阀阀位开度；高速计数模块（11）用于采集汽轮发电机的转速；远程电源模块（5）还分别与I/O数据采集模块（6）、开关量输入模块（7）、开关量输出模块（8）、模拟量输入模块（9）、模拟量输出模块（10）和高速计数模块（11）相连，用于为I/O数据采集模块（6）、开关量输入模块（7）、开关量输出模块（8）、模拟量输入模块（9）、模拟量输出模块（10）和高速计数模块（11）提供电能。2.根据权利要求1所述的汽
