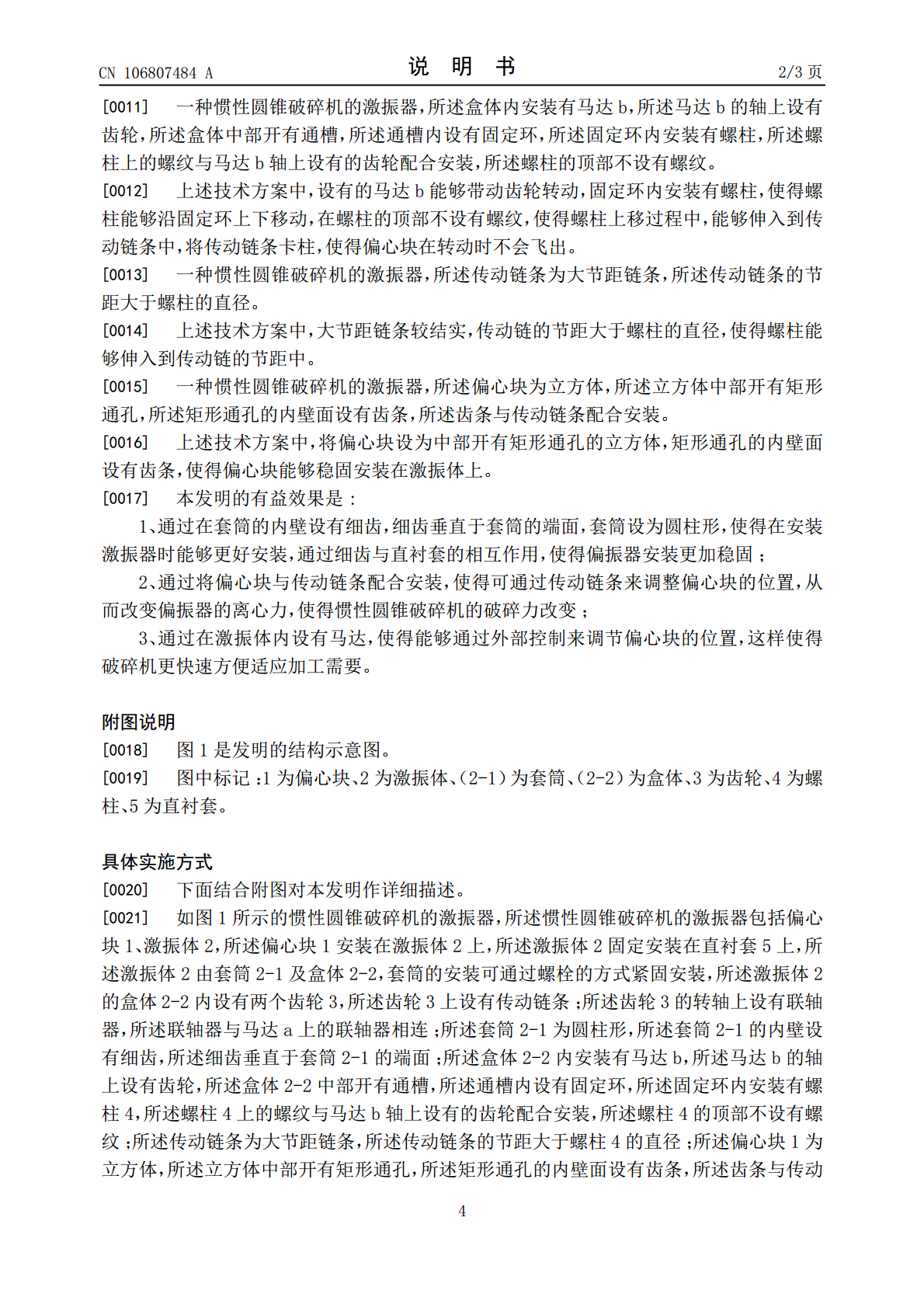

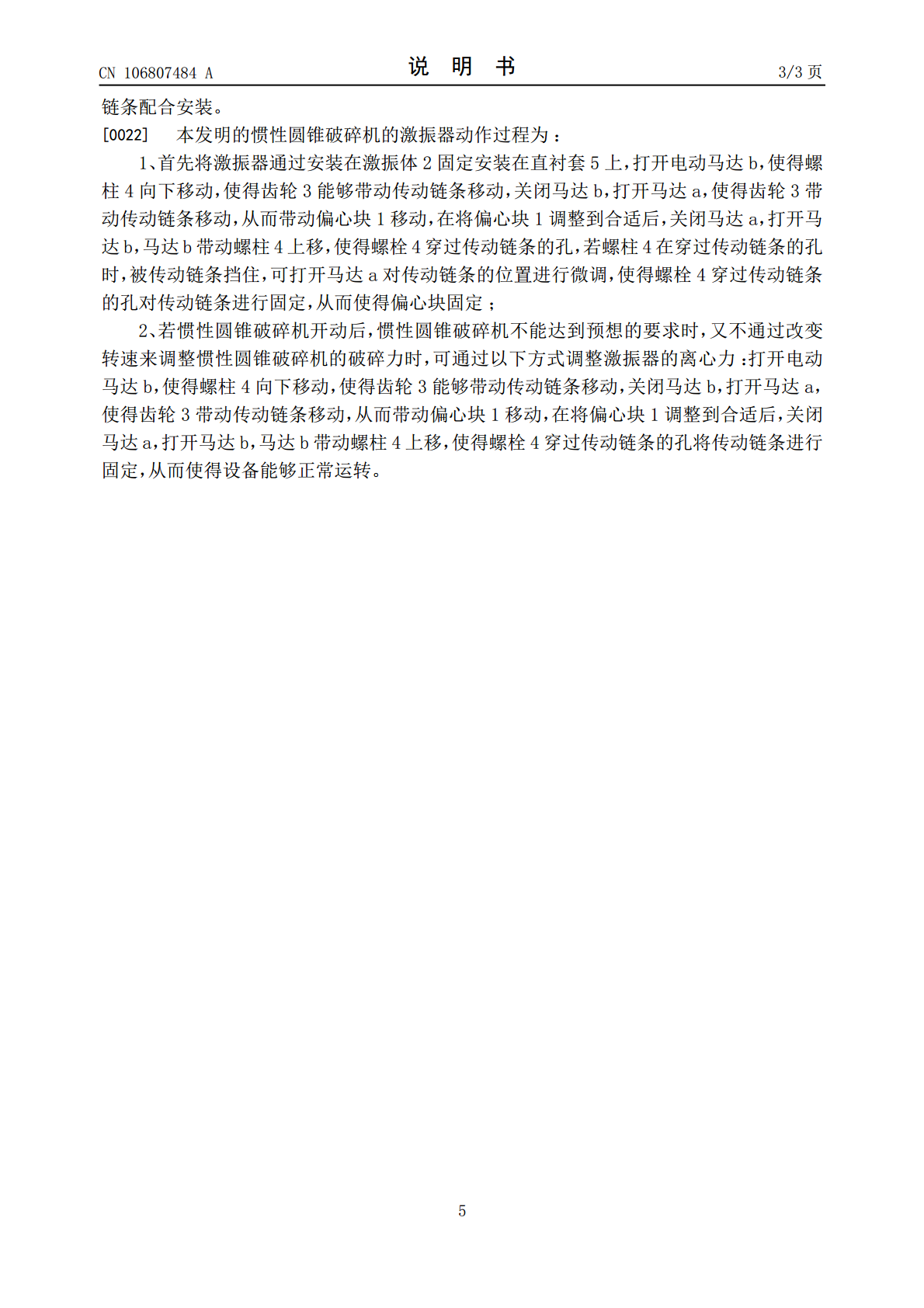

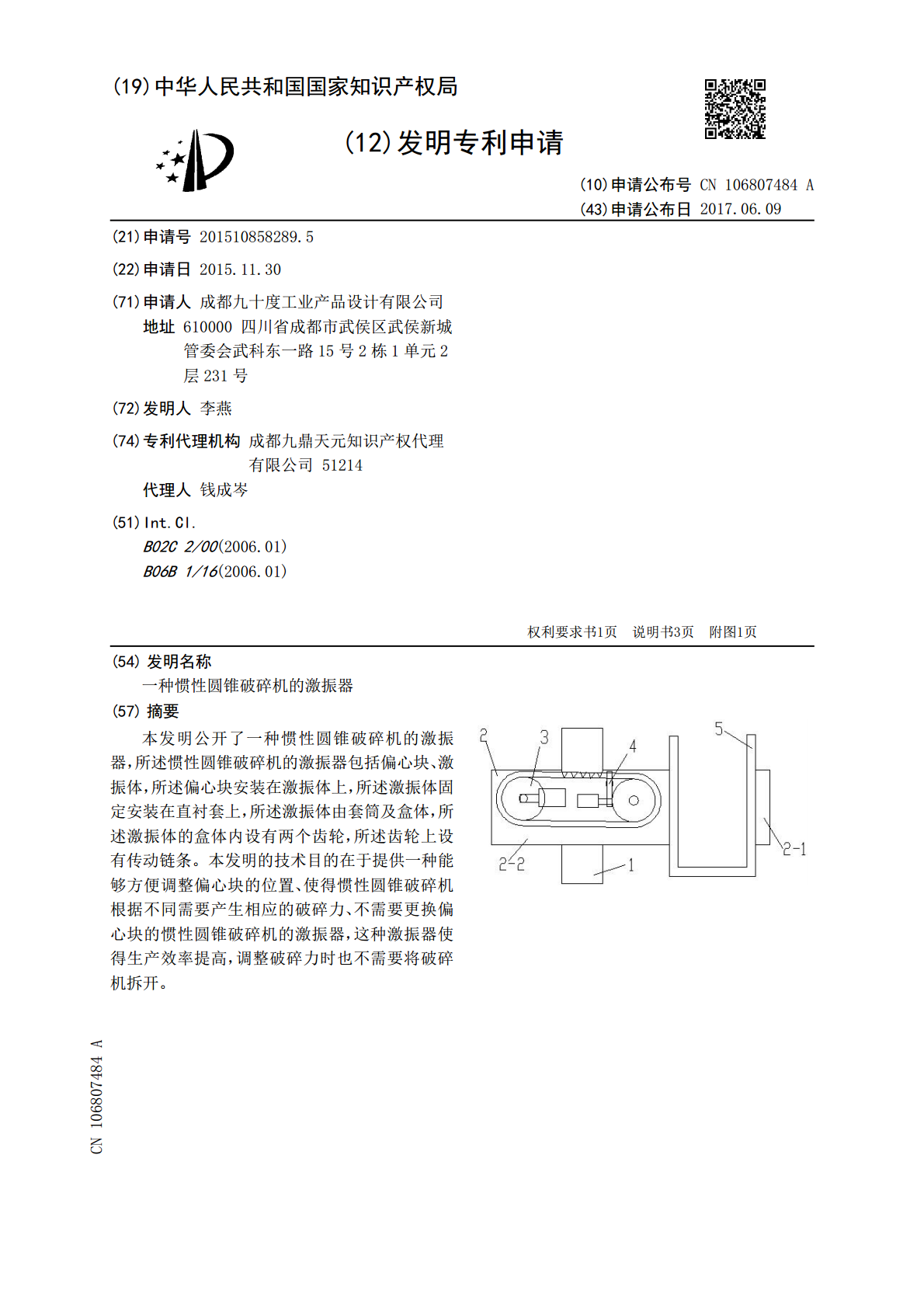

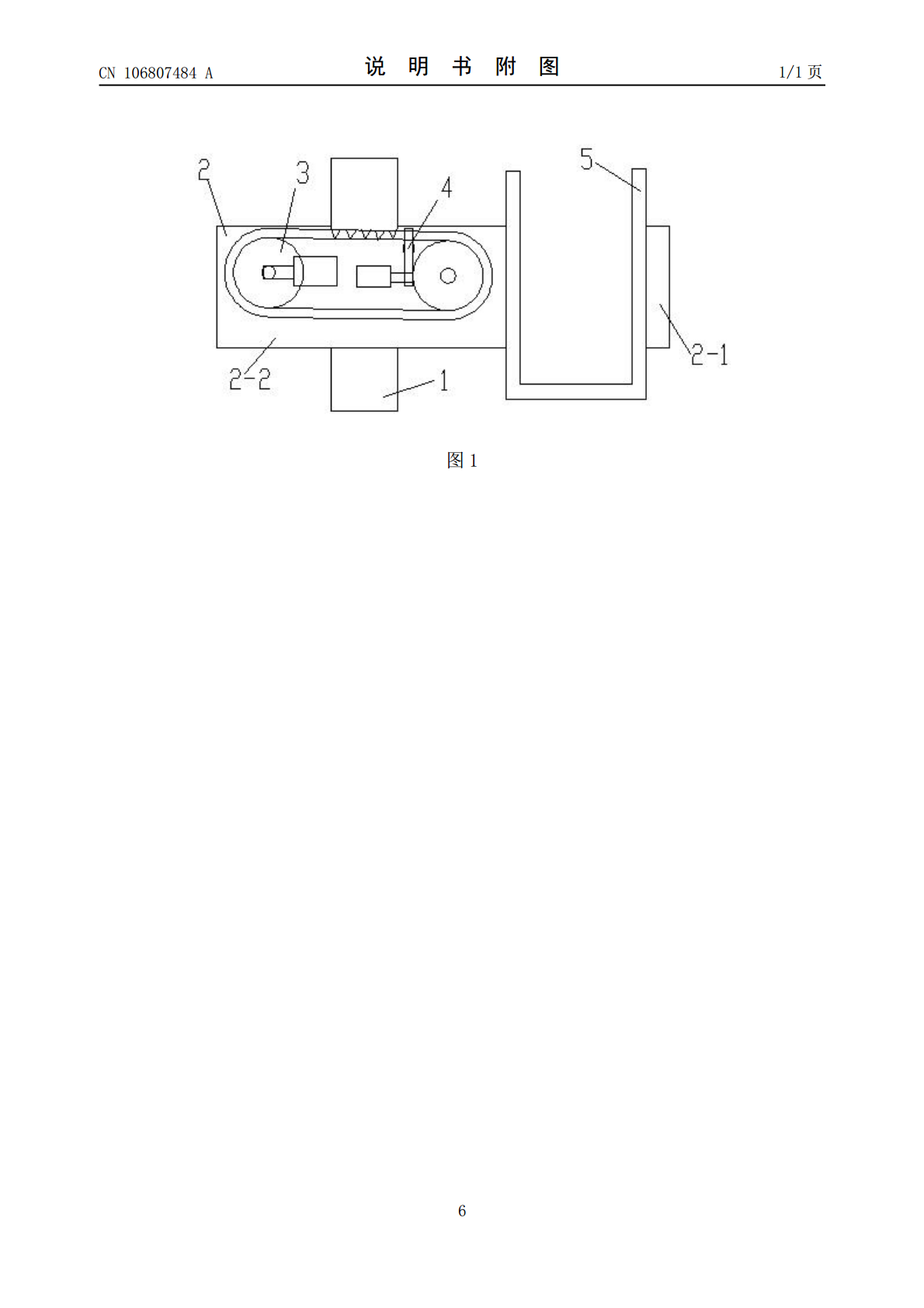

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106807484A(43)申请公布日2017.06.09(21)申请号201510858289.5(22)申请日2015.11.30(71)申请人成都九十度工业产品设计有限公司地址610000四川省成都市武侯区武侯新城管委会武科东一路15号2栋1单元2层231号(72)发明人李燕(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人钱成岑(51)Int.Cl.B02C2/00(2006.01)B06B1/16(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种惯性圆锥破碎机的激振器(57)摘要本发明公开了一种惯性圆锥破碎机的激振器，所述惯性圆锥破碎机的激振器包括偏心块、激振体，所述偏心块安装在激振体上，所述激振体固定安装在直衬套上，所述激振体由套筒及盒体，所述激振体的盒体内设有两个齿轮，所述齿轮上设有传动链条。本发明的技术目的在于提供一种能够方便调整偏心块的位置、使得惯性圆锥破碎机根据不同需要产生相应的破碎力、不需要更换偏心块的惯性圆锥破碎机的激振器，这种激振器使得生产效率提高，调整破碎力时也不需要将破碎机拆开。CN106807484ACN106807484A权利要求书1/1页1.一种惯性圆锥破碎机的激振器，所述惯性圆锥破碎机的激振器包括偏心块（1）、激振体（2），所述偏心块（1）安装在激振体（2）上，其特征在于，所述激振体（2）固定安装在直衬套（5）上，所述激振体（2）由套筒（2-1）及盒体（2-2），所述激振体（2）的盒体（2-2）内设有两个齿轮（3），所述齿轮（3）上设有传动链条。2.根据权利要求1所述的惯性圆锥破碎机的激振器，其特征在于，所述齿轮（3）的转轴上设有联轴器，所述联轴器与马达a上的联轴器相连。3.根据权利要求1所述的惯性圆锥破碎机的激振器，其特征在于，所述套筒（2-1）为圆柱形，所述套筒（2-1）的内壁设有细齿，所述细齿垂直于套筒（2-1）的端面。4.根据权利要求1所述的惯性圆锥破碎机的激振器，其特征在于，所述盒体（2-2）内安装有马达b，所述马达b的轴上设有齿轮，所述盒体（2-2）中部开有通槽，所述通槽内设有固定环，所述固定环内安装有螺柱（4），所述螺柱（4）上的螺纹与马达b轴上设有的齿轮配合安装，所述螺柱（4）的顶部不设有螺纹。5.根据权利要求1所述的惯性圆锥破碎机的激振器，其特征在于，所述传动链条为大节距链条，所述传动链条的节距大于螺柱（4）的直径。6.根据权利要求1所述的惯性圆锥破碎机的激振器，其特征在于，所述偏心块（1）为立方体，所述立方体中部开有矩形通孔，所述矩形通孔的内壁面设有齿条，所述齿条与传动链条配合安装。2CN106807484A说明书1/3页一种惯性圆锥破碎机的激振器技术领域[0001]本发明涉及激振器领域，特别是一种惯性圆锥破碎机的激振器。背景技术[0002]破碎机广泛应用在矿山等工业领域，有非常多的新开采处的原料需要用破碎机进行加工处理，使得加工处理后的原材料达到到下一步作业要求的粒度。[0003]惯性圆锥破碎机具有高效节能的振动破碎工作方式、破碎力大且可调、破碎比大，产品粒度细而均匀，单位电耗低，能破碎任何硬度的脆性物料的优点，是一种理想的节能超细破碎设备，在物料破碎加工领域已广泛应用，为各领域和生产企业创造了巨大的社会效益和经济效益。惯性圆锥破碎机的破碎力与被破碎物料的硬度、破碎腔中物料充填程度无关，它是由激振器及动锥产生的力心力所组成。调整激振器的偏心块重量、改变偏心距、改变激振器的转速能够方便快捷调整惯性圆锥破碎机的破碎力，而传统激振器不能够快捷调整惯性圆锥破碎机的破碎力。发明内容[0004]针对上述惯性圆锥破碎机激振器存在的不足，本发明的技术目的在于提供一种能够方便调整偏心块的位置、使得惯性圆锥破碎机根据不同需要产生相应的破碎力、不需要更换偏心块的惯性圆锥破碎机的激振器，这种激振器使得生产效率提高，调整破碎力时也不需要将破碎机拆开。[0005]本发明通过以下技术方案实现：一种惯性圆锥破碎机的激振器，所述惯性圆锥破碎机的激振器包括偏心块、激振体，所述偏心块安装在激振体上，所述激振体固定安装在直衬套上，所述激振体由套筒及盒体，所述激振体的盒体内设有两个齿轮，所述齿轮上设有传动链条。[0006]上述技术方案中，在激振体上安装有偏心块，激振体固定安装在直衬套上，偏心块能够在激振体上移动，使得衬套能够带动激振器转动，激振器在旋转时，偏心块移动到不同的位置能够产生不同的离心力，使得能够方便调节惯性圆锥破碎机的破碎力，激振器的套筒用过来固定安装在直衬套上，盒体用来安装偏心块，盒体内设有的齿轮及链条能够调整偏心块的位置。[0007]一种惯性圆锥破碎机的激振器，其特征在于，所述齿
