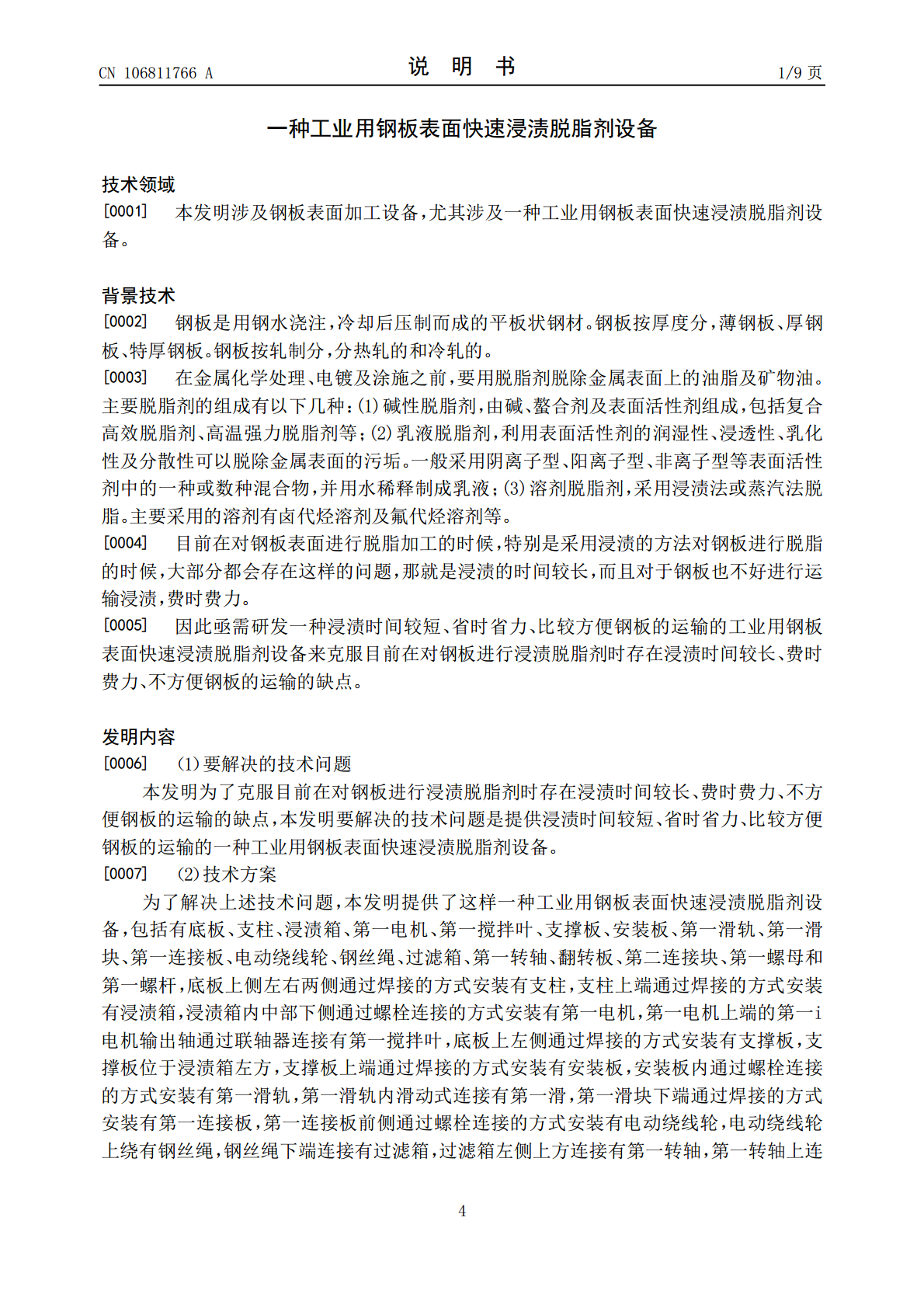

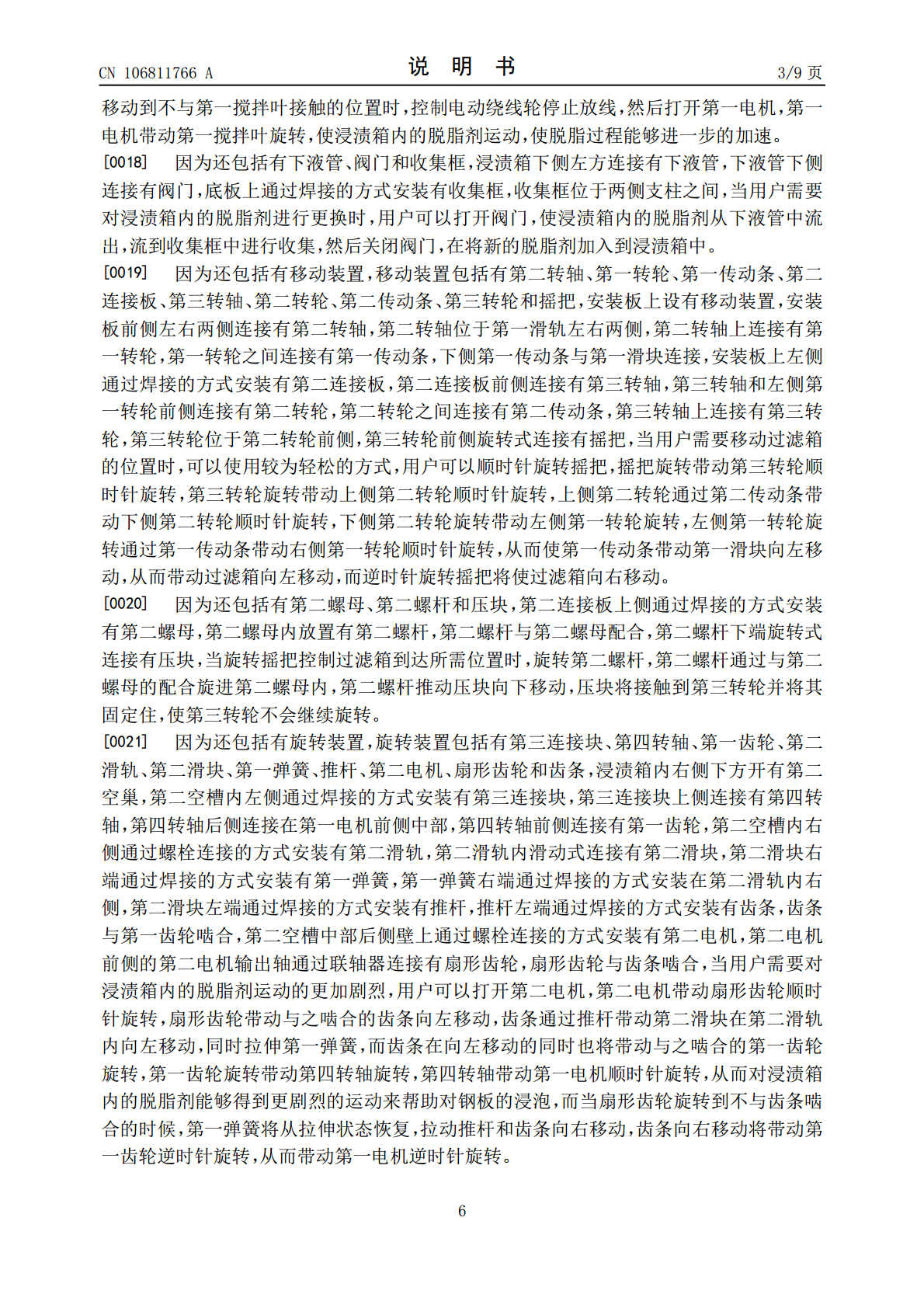

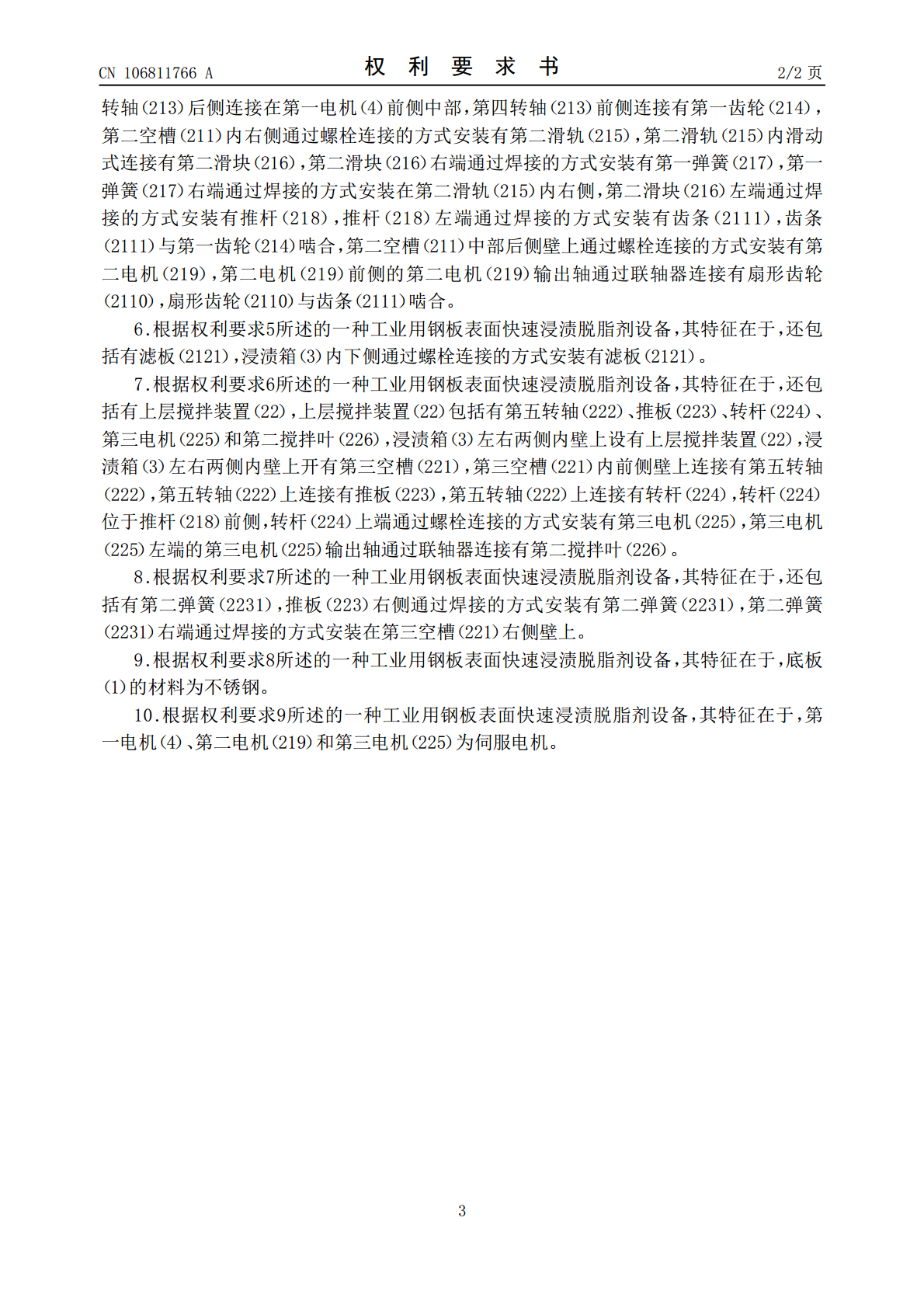

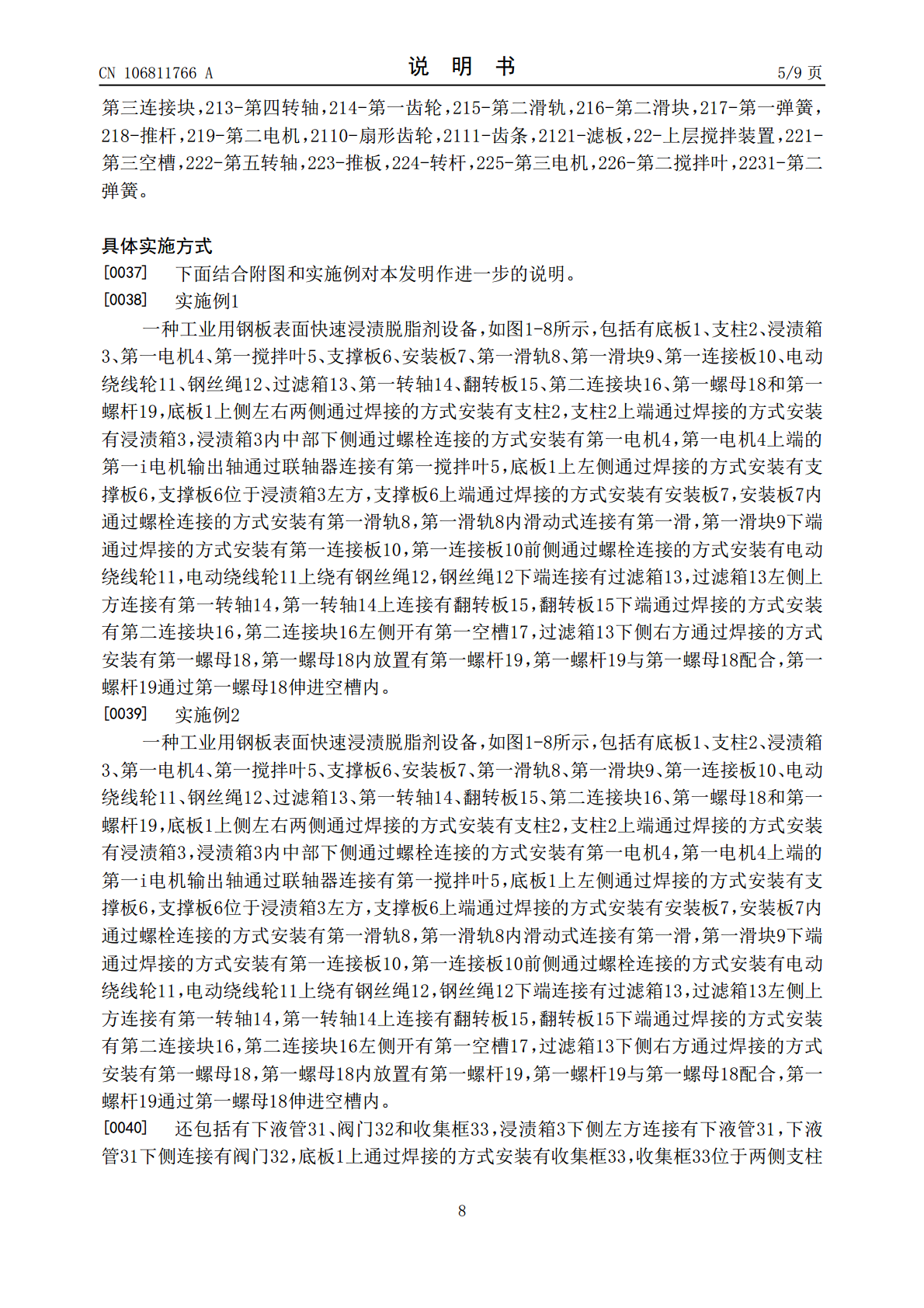

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106811766A(43)申请公布日2017.06.09(21)申请号201710124916.1(22)申请日2017.03.03(71)申请人南昌安润科技有限公司地址330038江西省南昌市红谷滩新区红谷中大道1568号红谷凯旋商业办综公楼及商业六301-12室（第3层）(72)发明人不公告发明人(51)Int.Cl.C23G3/00(2006.01)权利要求书2页说明书9页附图8页(54)发明名称一种工业用钢板表面快速浸渍脱脂剂设备(57)摘要本发明涉及钢板表面加工设备，尤其涉及一种工业用钢板表面快速浸渍脱脂剂设备。本发明要解决的技术问题是提供浸渍时间较短、省时省力、比较方便钢板的运输的一种工业用钢板表面快速浸渍脱脂剂设备。为了解决上述技术问题，本发明提供了这样一种工业用钢板表面快速浸渍脱脂剂设备，包括有底板、支柱、浸渍箱、第一电机、第一搅拌叶、支撑板、安装板、第一滑轨、第一滑块、第一连接板、电动绕线轮等；底板上侧左右两侧通过焊接的方式安装有支柱，支柱上端通过焊接的方式安装有浸渍箱。本发明达到了浸渍时间较短、省时省力、比较方便钢板的效果，通过采用旋转第一电机和使用第三电机对上层的脱脂剂进行搅拌的方式。CN106811766ACN106811766A权利要求书1/2页1.一种工业用钢板表面快速浸渍脱脂剂设备，其特征在于，包括有底板（1）、支柱（2）、浸渍箱（3）、第一电机（4）、第一搅拌叶（5）、支撑板（6）、安装板（7）、第一滑轨（8）、第一滑块（9）、第一连接板（10）、电动绕线轮（11）、钢丝绳（12）、过滤箱（13）、第一转轴（14）、翻转板（15）、第二连接块（16）、第一螺母（18）和第一螺杆（19），底板（1）上侧左右两侧通过焊接的方式安装有支柱（2），支柱（2）上端通过焊接的方式安装有浸渍箱（3），浸渍箱（3）内中部下侧通过螺栓连接的方式安装有第一电机（4），第一电机（4）上端的第一i电机输出轴通过联轴器连接有第一搅拌叶（5），底板（1）上左侧通过焊接的方式安装有支撑板（6），支撑板（6）位于浸渍箱（3）左方，支撑板（6）上端通过焊接的方式安装有安装板（7），安装板（7）内通过螺栓连接的方式安装有第一滑轨（8），第一滑轨（8）内滑动式连接有第一滑，第一滑块（9）下端通过焊接的方式安装有第一连接板（10），第一连接板（10）前侧通过螺栓连接的方式安装有电动绕线轮（11），电动绕线轮（11）上绕有钢丝绳（12），钢丝绳（12）下端连接有过滤箱（13），过滤箱（13）左侧上方连接有第一转轴（14），第一转轴（14）上连接有翻转板（15），翻转板（15）下端通过焊接的方式安装有第二连接块（16），第二连接块（16）左侧开有第一空槽（17），过滤箱（13）下侧右方通过焊接的方式安装有第一螺母（18），第一螺母（18）内放置有第一螺杆（19），第一螺杆（19）与第一螺母（18）配合，第一螺杆（19）通过第一螺母（18）伸进空槽内。2.根据权利要求1所述的一种工业用钢板表面快速浸渍脱脂剂设备，其特征在于，还包括有下液管（31）、阀门（32）和收集框（33），浸渍箱（3）下侧左方连接有下液管（31），下液管（31）下侧连接有阀门（32），底板（1）上通过焊接的方式安装有收集框（33），收集框（33）位于两侧支柱（2）之间。3.根据权利要求2所述的一种工业用钢板表面快速浸渍脱脂剂设备，其特征在于，还包括有移动装置（20），移动装置（20）包括有第二转轴（201）、第一转轮（202）、第一传动条（203）、第二连接板（204）、第三转轴（205）、第二转轮（206）、第二传动条（207）、第三转轮（208）和摇把（209），安装板（7）上设有移动装置（20），安装板（7）前侧左右两侧连接有第二转轴（201），第二转轴（201）位于第一滑轨（8）左右两侧，第二转轴（201）上连接有第一转轮（202），第一转轮（202）之间连接有第一传动条（203），下侧第一传动条（203）与第一滑块（9）连接，安装板（7）上左侧通过焊接的方式安装有第二连接板（204），第二连接板（204）前侧连接有第三转轴（205），第三转轴（205）和左侧第一转轮（202）前侧连接有第二转轮（206），第二转轮（206）之间连接有第二传动条（207），第三转轴（205）上连接有第三转轮（208），第三转轮（208）位于第二转轮（206）前侧，第三转轮（208）前侧旋转式连接有摇把（209）。4.根据权利要求3所述的一种工业用钢板表面快速浸渍脱脂剂设备，其特征在于，还包括有第二螺母（2081）、第二螺杆（2082）和压块（2083），第二连接板（204）上侧通过焊接的方式安装有第二
