一种带有挡板的药剂输送带.pdf

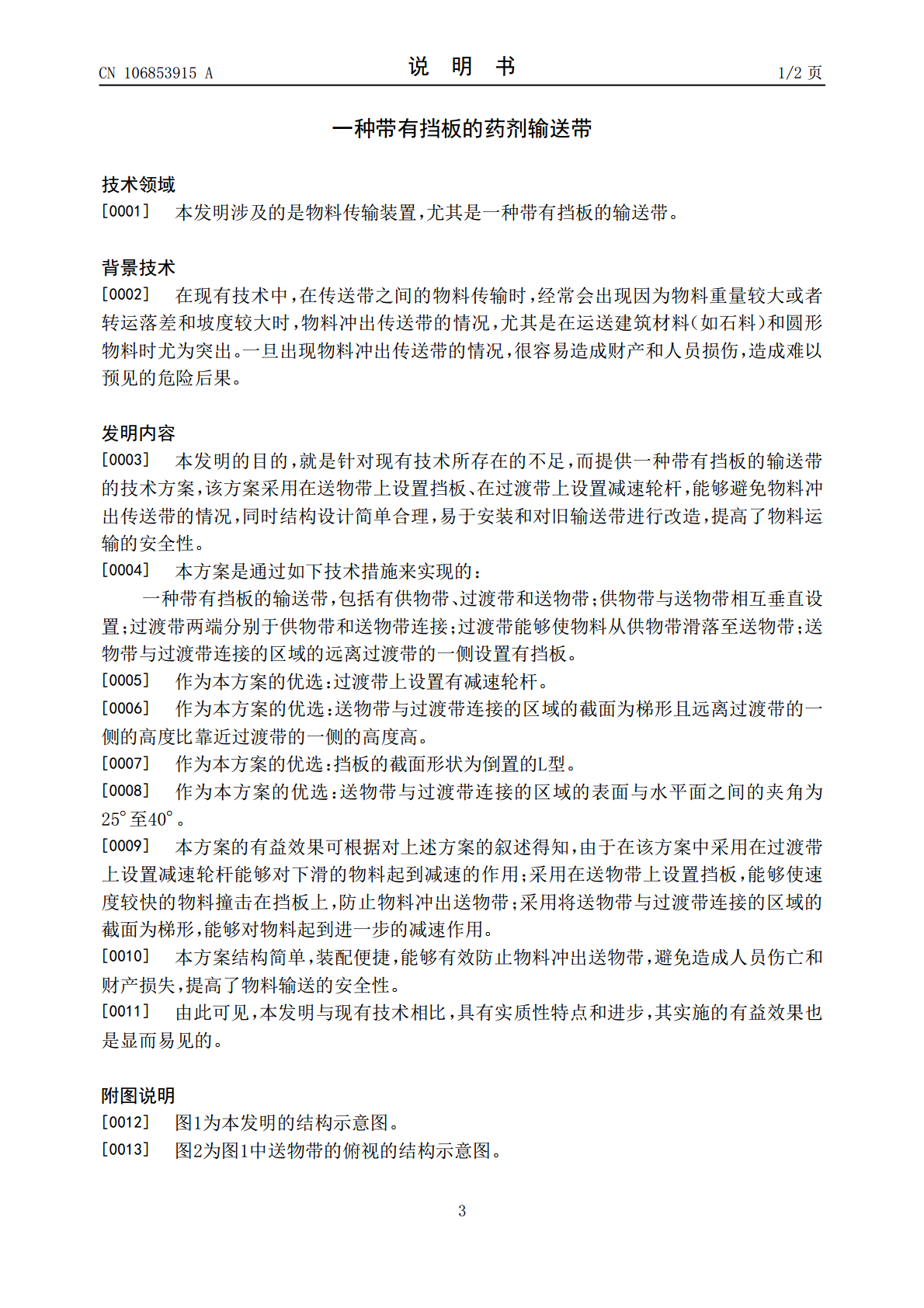

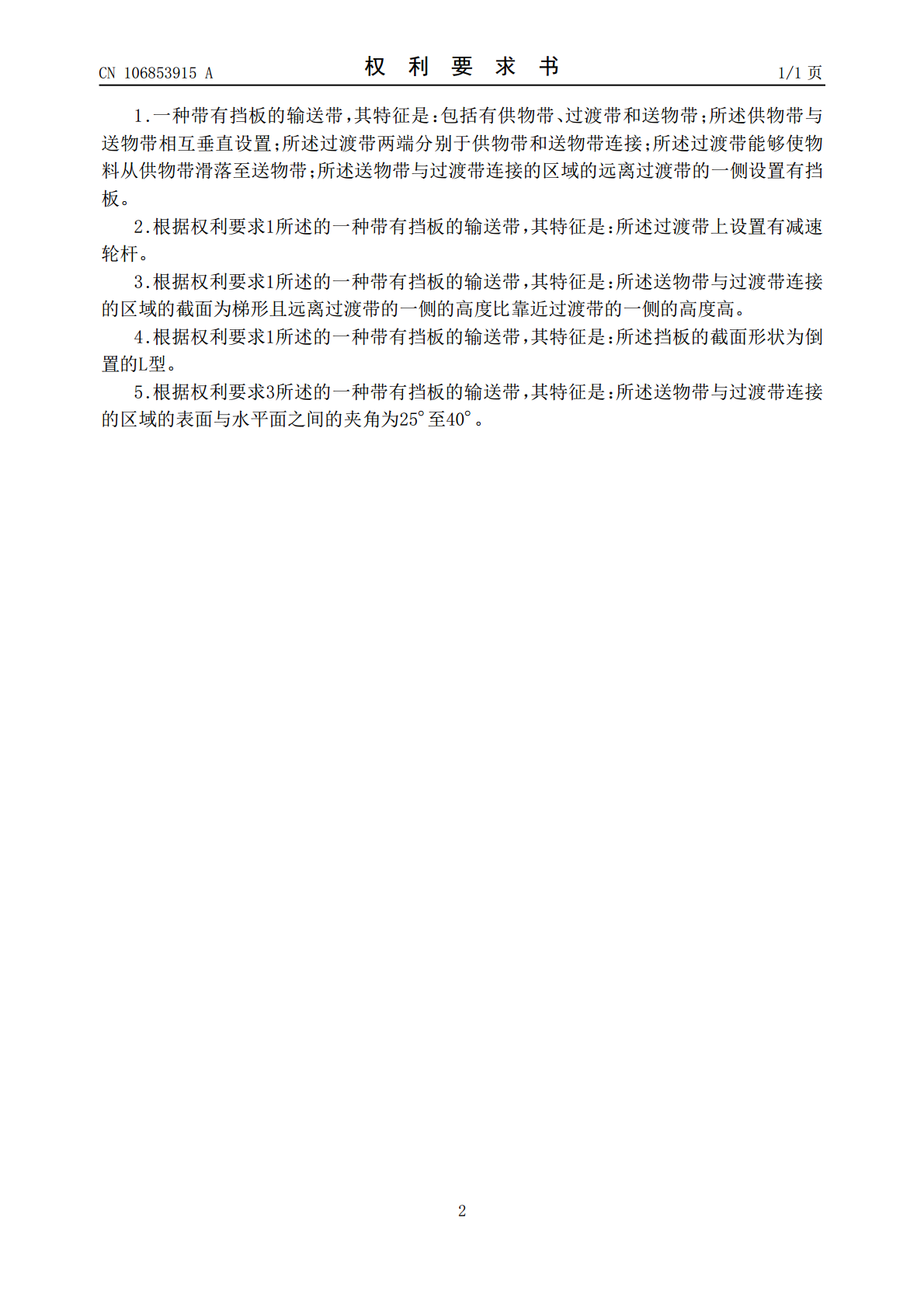

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106853915A(43)申请公布日2017.06.16(21)申请号201510904625.5(22)申请日2015.12.09(71)申请人成都德善能科技有限公司地址610000四川省成都市武侯区一环路南二段1号1栋5层31号(72)发明人李燕(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人房云(51)Int.Cl.B65G37/00(2006.01)B65G47/52(2006.01)B65G21/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种带有挡板的药剂输送带(57)摘要本发明提供了一种带有挡板的输送带，该方案包括有供物带、过渡带和送物带；供物带与送物带相互垂直设置；过渡带两端分别于供物带和送物带连接；过渡带能够使物料从供物带滑落至送物带；送物带与过渡带连接的区域的远离过渡带的一侧设置有挡板。该方案采用在送物带上设置挡板、在过渡带上设置减速轮杆，能够避免物料冲出传送带的情况，同时结构设计简单合理，易于安装和对旧输送带进行改造，提高了物料运输的安全性。CN106853915ACN106853915A权利要求书1/1页1.一种带有挡板的输送带，其特征是：包括有供物带、过渡带和送物带；所述供物带与送物带相互垂直设置；所述过渡带两端分别于供物带和送物带连接；所述过渡带能够使物料从供物带滑落至送物带；所述送物带与过渡带连接的区域的远离过渡带的一侧设置有挡板。2.根据权利要求1所述的一种带有挡板的输送带，其特征是：所述过渡带上设置有减速轮杆。3.根据权利要求1所述的一种带有挡板的输送带，其特征是：所述送物带与过渡带连接的区域的截面为梯形且远离过渡带的一侧的高度比靠近过渡带的一侧的高度高。4.根据权利要求1所述的一种带有挡板的输送带，其特征是：所述挡板的截面形状为倒置的L型。5.根据权利要求3所述的一种带有挡板的输送带，其特征是：所述送物带与过渡带连接的区域的表面与水平面之间的夹角为25°至40°。2CN106853915A说明书1/2页一种带有挡板的药剂输送带技术领域[0001]本发明涉及的是物料传输装置，尤其是一种带有挡板的输送带。背景技术[0002]在现有技术中，在传送带之间的物料传输时，经常会出现因为物料重量较大或者转运落差和坡度较大时，物料冲出传送带的情况，尤其是在运送建筑材料（如石料）和圆形物料时尤为突出。一旦出现物料冲出传送带的情况，很容易造成财产和人员损伤，造成难以预见的危险后果。发明内容[0003]本发明的目的，就是针对现有技术所存在的不足，而提供一种带有挡板的输送带的技术方案，该方案采用在送物带上设置挡板、在过渡带上设置减速轮杆，能够避免物料冲出传送带的情况，同时结构设计简单合理，易于安装和对旧输送带进行改造，提高了物料运输的安全性。[0004]本方案是通过如下技术措施来实现的：一种带有挡板的输送带，包括有供物带、过渡带和送物带；供物带与送物带相互垂直设置；过渡带两端分别于供物带和送物带连接；过渡带能够使物料从供物带滑落至送物带；送物带与过渡带连接的区域的远离过渡带的一侧设置有挡板。[0005]作为本方案的优选：过渡带上设置有减速轮杆。[0006]作为本方案的优选：送物带与过渡带连接的区域的截面为梯形且远离过渡带的一侧的高度比靠近过渡带的一侧的高度高。[0007]作为本方案的优选：挡板的截面形状为倒置的L型。[0008]作为本方案的优选：送物带与过渡带连接的区域的表面与水平面之间的夹角为25°至40°。[0009]本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中采用在过渡带上设置减速轮杆能够对下滑的物料起到减速的作用；采用在送物带上设置挡板，能够使速度较快的物料撞击在挡板上，防止物料冲出送物带；采用将送物带与过渡带连接的区域的截面为梯形，能够对物料起到进一步的减速作用。[0010]本方案结构简单，装配便捷，能够有效防止物料冲出送物带，避免造成人员伤亡和财产损失，提高了物料输送的安全性。[0011]由此可见，本发明与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。附图说明[0012]图1为本发明的结构示意图。[0013]图2为图1中送物带的俯视的结构示意图。3CN106853915A说明书2/2页[0014]图中，1为供物带，2为过渡带，3为送物带，4为减速轮杆，5为挡板，6为送物带与过渡带连接的区域。具体实施方式[0015]本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。[0016]本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替
