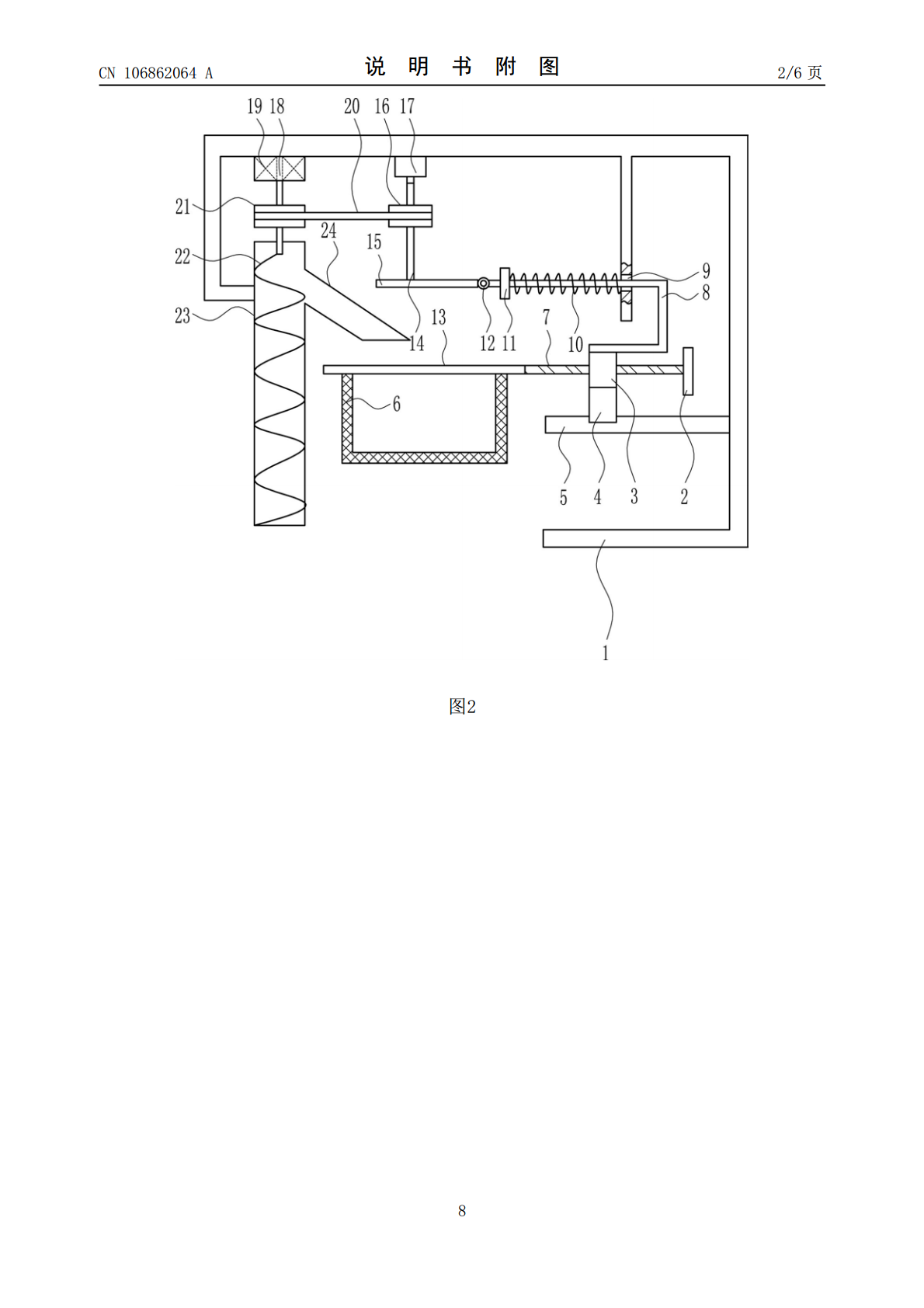

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106862064A(43)申请公布日2017.06.20(21)申请号201710215366.4(22)申请日2017.04.03(71)申请人深圳市上羽科技有限公司地址518000广东省深圳市南山区南山街道南光村69栋301(72)发明人杨丽霞(51)Int.Cl.B07B1/28(2006.01)B07B1/42(2006.01)B07B1/46(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种建筑用高性能细沙筛选设备(57)摘要本发明涉及一种筛选设备，尤其涉及一种建筑用高性能细沙筛选设备。本发明要解决的技术问题是提供一种使用方便、操作简单、节省人力、工作效率高的建筑用高性能细沙筛选设备。为了解决上述技术问题，本发明提供了这样一种建筑用高性能细沙筛选设备，包括有固定架、转盘、螺母、滑块、滑轨、网筛、螺杆、第一连接杆、弹簧、固定挡块、接触滚轮、固定框、第一转轴等；固定架上部设有电机，电机上通过联轴器设有第一转轴，第一转轴上从上到下依次设有第一皮带轮和凸轮。CN106862064ACN106862064A权利要求书1/1页1.一种建筑用高性能细沙筛选设备，其特征在于，包括有固定架（1）、转盘（2）、螺母（3）、滑块（4）、滑轨（5）、网筛（6）、螺杆（7）、第一连接杆（8）、弹簧（10）、固定挡块（11）、接触滚轮（12）、固定框（13）、第一转轴（14）、凸轮（15）、第一皮带轮（16）和电机（17），固定架（1）上部设有电机（17），电机（17）上通过联轴器设有第一转轴（14），第一转轴（14）上从上到下依次设有第一皮带轮（16）和凸轮（15），固定架（1）右部设有滑轨（5），滑轨（5）上设有滑块（4），滑块（4）上设有螺母（3），螺母（3）内配合设有螺杆（7），螺杆（7）右端设有圆盘，螺杆（7）左端设有固定框（13），固定框（13）下部设有网筛（6），螺母（3）上部设有第一连接杆（8），固定架（1）上部开有导向孔（9），第一连接杆（8）穿过导向孔（9），第一连接杆（8）左部设有固定挡块（11），固定挡块（11）与固定架（1）之间连接有弹簧（10），第一连接杆（8）左端设有接触滚轮（12），接触滚轮（12）与凸轮（15）接触。2.根据权利要求1所述的一种建筑用高性能细沙筛选设备，其特征在于，还包括有第二转轴（18）、轴承座（19）、连接皮带（20）、第二皮带轮（21）、螺旋叶片（22）、竖直通道（23）和出物道（24），固定架（1）左部设有竖直通道（23），竖直通道（23）右部设有出物道（24），固定架（1）上部设有轴承座（19），轴承座（19）内设有第二转轴（18），第二转轴（18）上设有第二皮带轮（21），第二皮带轮（21）与第一皮带轮（16）之间连接有连接皮带（20），第二转轴（18）下端设有螺旋叶片（22），螺旋叶片（22）位于竖直通道（23）内。3.根据权利要求1所述的一种建筑用高性能细沙筛选设备，其特征在于，还包括有摇杆（25），圆盘右侧设有摇杆（25）。4.根据权利要求1所述的一种建筑用高性能细沙筛选设备，其特征在于，还包括有进水管（26）、第一单向阀（27）、缸体（28）、活塞（29）、第二连接杆（30）、第二单向阀（31）和出水管（32），固定架（1）上部设有缸体（28），缸体（28）左部设有进水管（26），进水管（26）内设有第一单向阀（27），缸体（28）下部设有出水管（32），出水管（32）内设有第二单向阀（31），缸体（28）内设有活塞（29），活塞（29）右侧设有第二连接杆（30），第二连接杆（30）下部与固定挡块（11）连接。5.根据权利要求1所述的一种建筑用高性能细沙筛选设备，其特征在于，还包括有轮子（33），固定架（1）下侧设有轮子（33）。6.根据权利要求1所述的一种建筑用高性能细沙筛选设备，其特征在于，还包括有减尘层（34），网筛（6）外设有减尘层（34）。2CN106862064A说明书1/4页一种建筑用高性能细沙筛选设备技术领域[0001]本发明涉及一种筛选设备，尤其涉及一种建筑用高性能细沙筛选设备。背景技术[0002]建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。[0003]细沙是一种建筑用原料。[0004]筛选是指一种以多数物质中按预定目标就某种具有特定性质的物质进行精选的操作过程。[0005]现在的建筑用细沙多时人工筛选，筛选时需要耗费大量人力，而且筛选效果不是很好，若要达到需要的效果则需进行多次筛选，耗费时间，人工长时间劳作容易疲劳，工作效率低下，从而间接降低了经济效益，因此亟需研发
