一种石油焦用碾碎设备.pdf

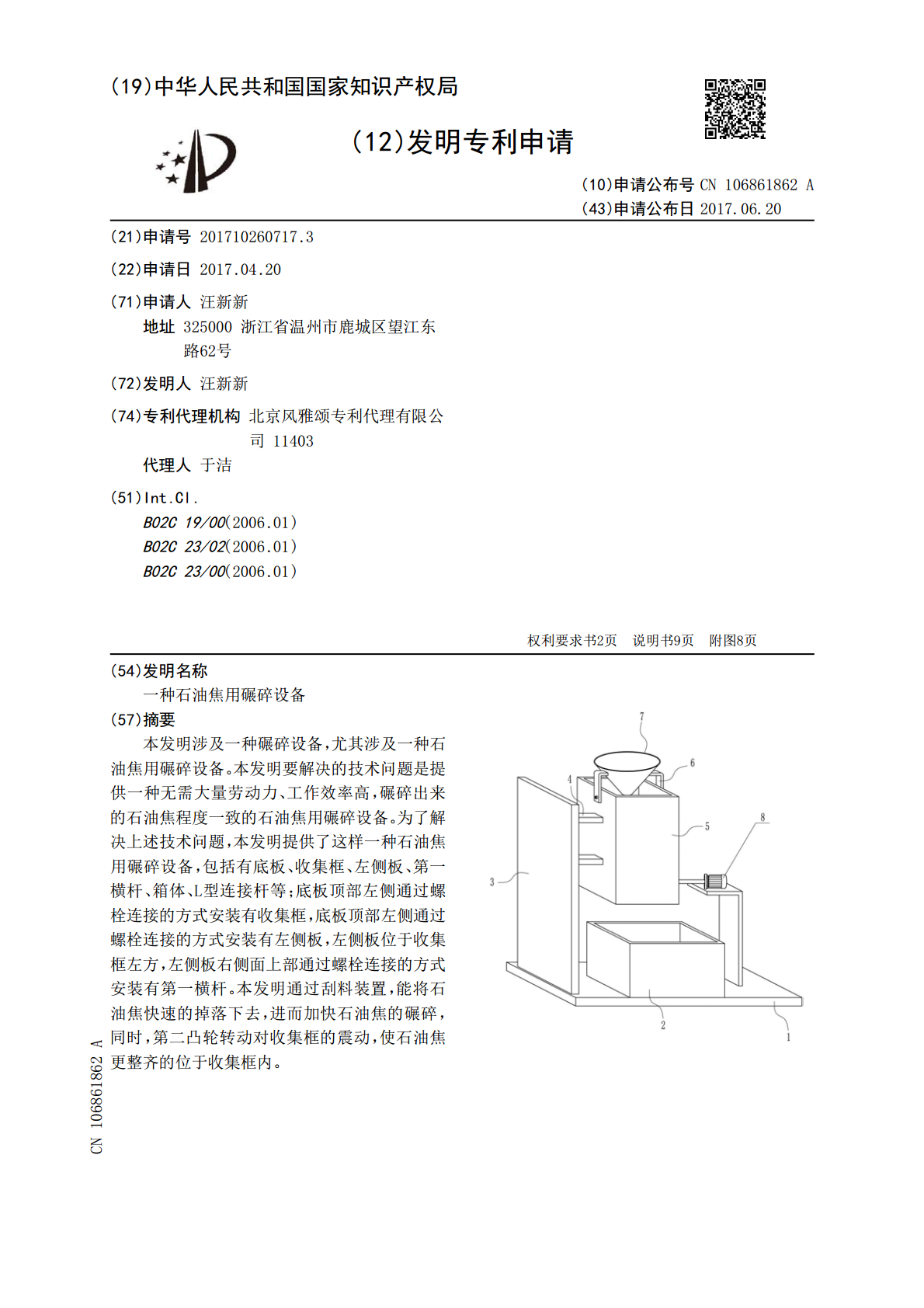

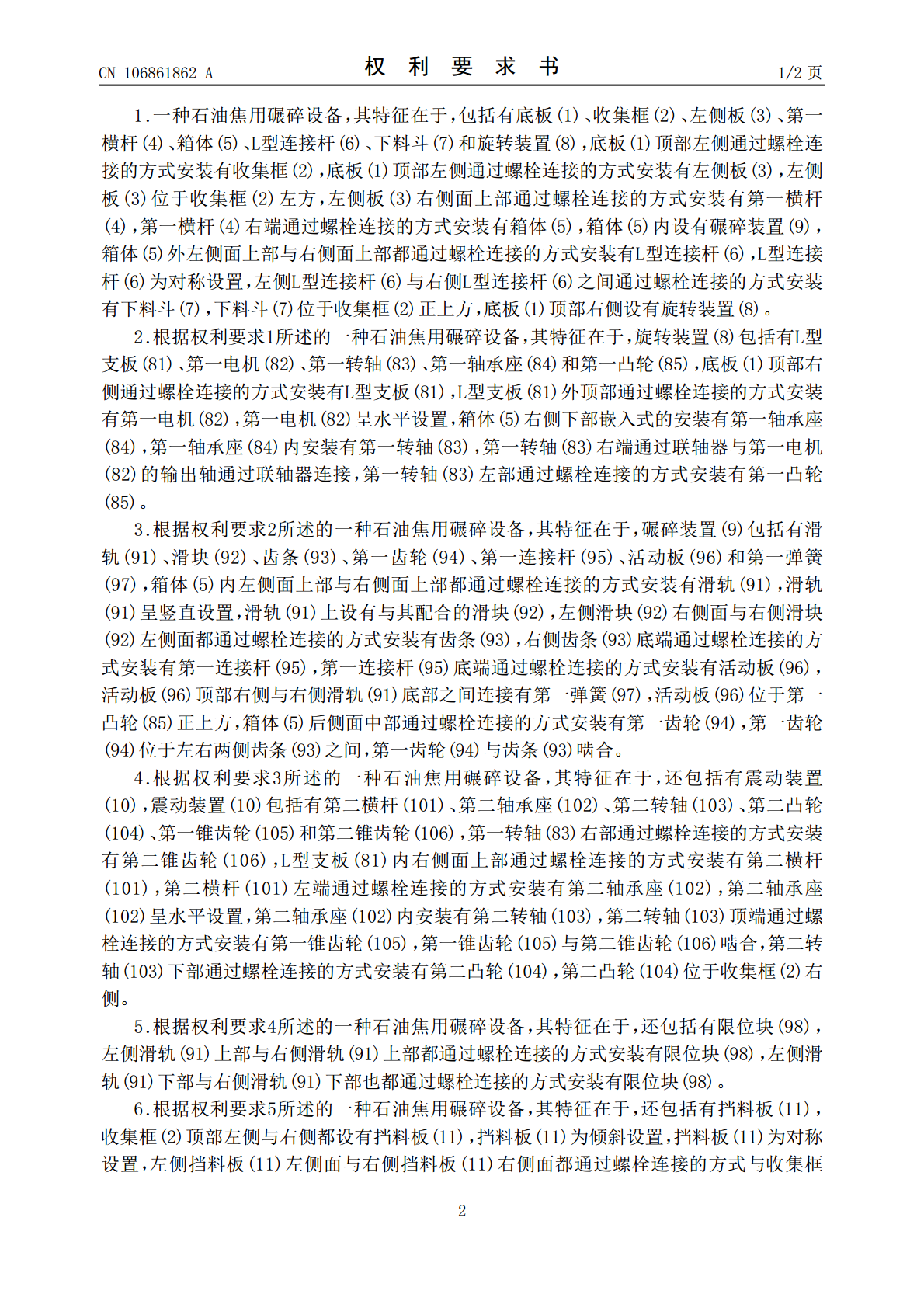

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106861862A(43)申请公布日2017.06.20(21)申请号201710260717.3(22)申请日2017.04.20(71)申请人汪新新地址325000浙江省温州市鹿城区望江东路62号(72)发明人汪新新(74)专利代理机构北京风雅颂专利代理有限公司11403代理人于洁(51)Int.Cl.B02C19/00(2006.01)B02C23/02(2006.01)B02C23/00(2006.01)权利要求书2页说明书9页附图8页(54)发明名称一种石油焦用碾碎设备(57)摘要本发明涉及一种碾碎设备，尤其涉及一种石油焦用碾碎设备。本发明要解决的技术问题是提供一种无需大量劳动力、工作效率高，碾碎出来的石油焦程度一致的石油焦用碾碎设备。为了解决上述技术问题，本发明提供了这样一种石油焦用碾碎设备，包括有底板、收集框、左侧板、第一横杆、箱体、L型连接杆等；底板顶部左侧通过螺栓连接的方式安装有收集框，底板顶部左侧通过螺栓连接的方式安装有左侧板，左侧板位于收集框左方，左侧板右侧面上部通过螺栓连接的方式安装有第一横杆。本发明通过刮料装置，能将石油焦快速的掉落下去，进而加快石油焦的碾碎，同时，第二凸轮转动对收集框的震动，使石油焦更整齐的位于收集框内。CN106861862ACN106861862A权利要求书1/2页1.一种石油焦用碾碎设备，其特征在于，包括有底板(1)、收集框(2)、左侧板(3)、第一横杆(4)、箱体(5)、L型连接杆(6)、下料斗(7)和旋转装置(8)，底板(1)顶部左侧通过螺栓连接的方式安装有收集框(2)，底板(1)顶部左侧通过螺栓连接的方式安装有左侧板(3)，左侧板(3)位于收集框(2)左方，左侧板(3)右侧面上部通过螺栓连接的方式安装有第一横杆(4)，第一横杆(4)右端通过螺栓连接的方式安装有箱体(5)，箱体(5)内设有碾碎装置(9)，箱体(5)外左侧面上部与右侧面上部都通过螺栓连接的方式安装有L型连接杆(6)，L型连接杆(6)为对称设置，左侧L型连接杆(6)与右侧L型连接杆(6)之间通过螺栓连接的方式安装有下料斗(7)，下料斗(7)位于收集框(2)正上方，底板(1)顶部右侧设有旋转装置(8)。2.根据权利要求1所述的一种石油焦用碾碎设备，其特征在于，旋转装置(8)包括有L型支板(81)、第一电机(82)、第一转轴(83)、第一轴承座(84)和第一凸轮(85)，底板(1)顶部右侧通过螺栓连接的方式安装有L型支板(81)，L型支板(81)外顶部通过螺栓连接的方式安装有第一电机(82)，第一电机(82)呈水平设置，箱体(5)右侧下部嵌入式的安装有第一轴承座(84)，第一轴承座(84)内安装有第一转轴(83)，第一转轴(83)右端通过联轴器与第一电机(82)的输出轴通过联轴器连接，第一转轴(83)左部通过螺栓连接的方式安装有第一凸轮(85)。3.根据权利要求2所述的一种石油焦用碾碎设备，其特征在于，碾碎装置(9)包括有滑轨(91)、滑块(92)、齿条(93)、第一齿轮(94)、第一连接杆(95)、活动板(96)和第一弹簧(97)，箱体(5)内左侧面上部与右侧面上部都通过螺栓连接的方式安装有滑轨(91)，滑轨(91)呈竖直设置，滑轨(91)上设有与其配合的滑块(92)，左侧滑块(92)右侧面与右侧滑块(92)左侧面都通过螺栓连接的方式安装有齿条(93)，右侧齿条(93)底端通过螺栓连接的方式安装有第一连接杆(95)，第一连接杆(95)底端通过螺栓连接的方式安装有活动板(96)，活动板(96)顶部右侧与右侧滑轨(91)底部之间连接有第一弹簧(97)，活动板(96)位于第一凸轮(85)正上方，箱体(5)后侧面中部通过螺栓连接的方式安装有第一齿轮(94)，第一齿轮(94)位于左右两侧齿条(93)之间，第一齿轮(94)与齿条(93)啮合。4.根据权利要求3所述的一种石油焦用碾碎设备，其特征在于，还包括有震动装置(10)，震动装置(10)包括有第二横杆(101)、第二轴承座(102)、第二转轴(103)、第二凸轮(104)、第一锥齿轮(105)和第二锥齿轮(106)，第一转轴(83)右部通过螺栓连接的方式安装有第二锥齿轮(106)，L型支板(81)内右侧面上部通过螺栓连接的方式安装有第二横杆(101)，第二横杆(101)左端通过螺栓连接的方式安装有第二轴承座(102)，第二轴承座(102)呈水平设置，第二轴承座(102)内安装有第二转轴(103)，第二转轴(103)顶端通过螺栓连接的方式安装有第一锥齿轮(105)，第一锥齿轮(105)与第二锥齿轮(106)啮合，第二转轴(103)下部通过螺栓连接的方式安装有第二凸轮(104)，第二凸轮(104)
