一种矿用变压器.pdf

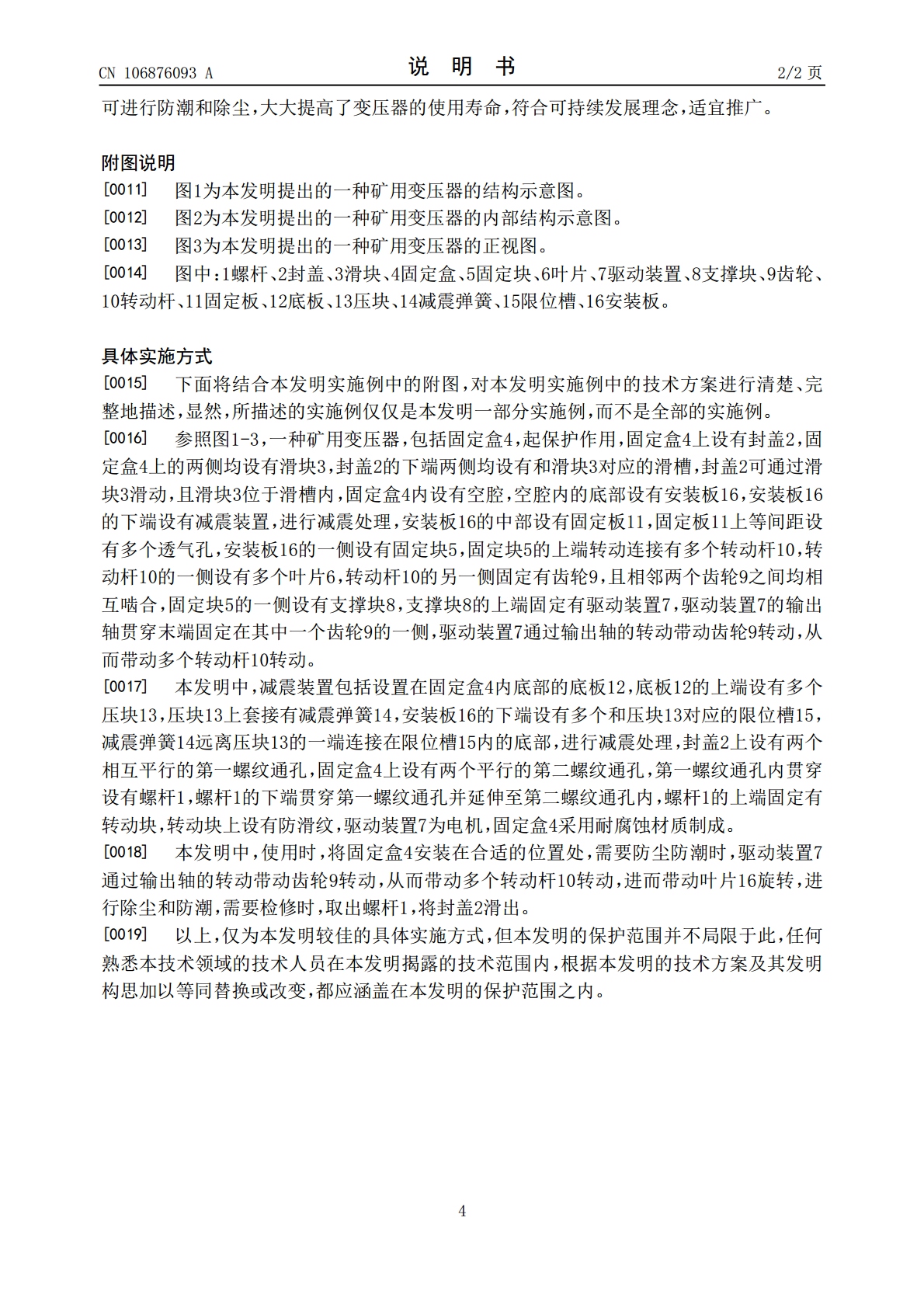

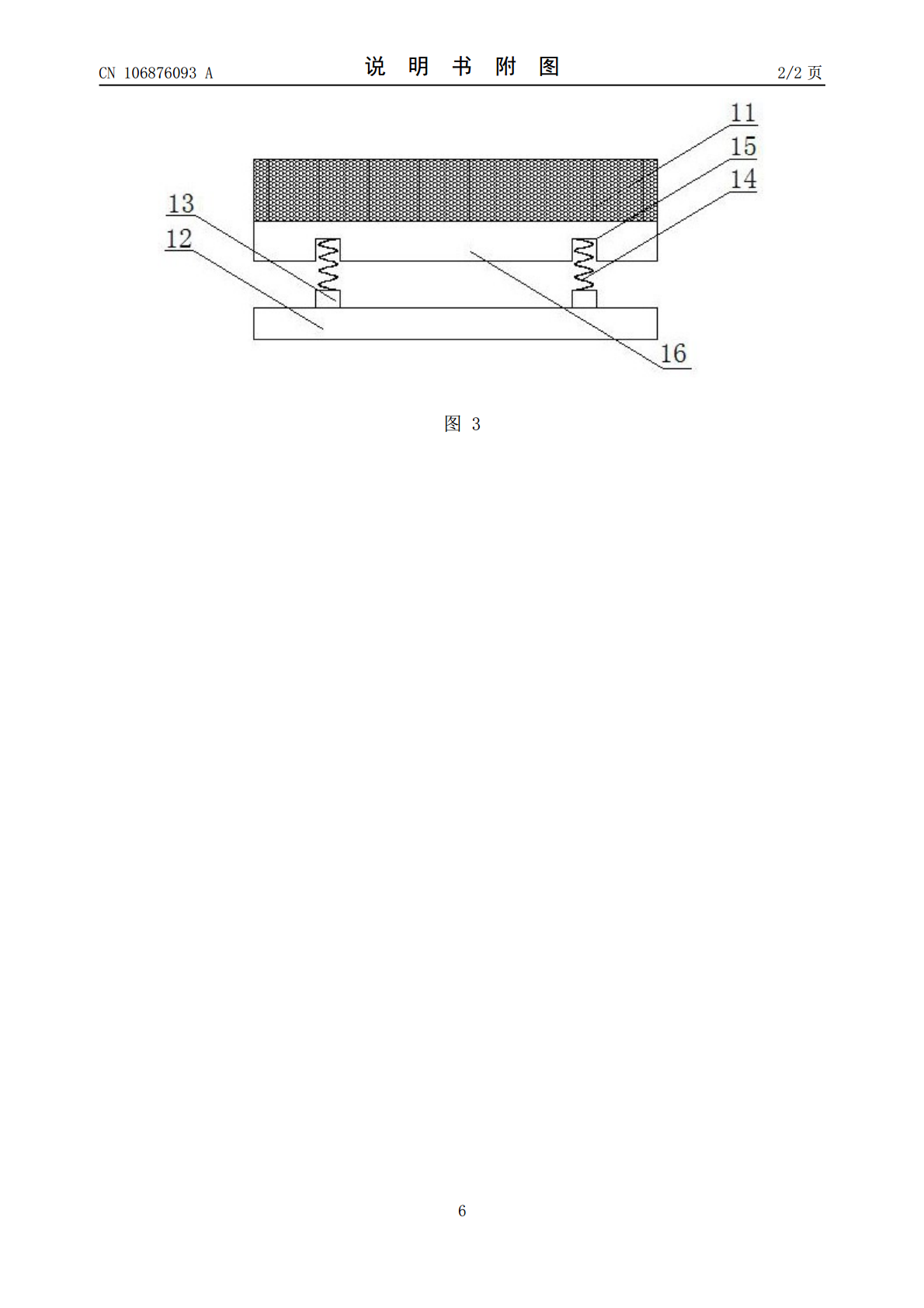

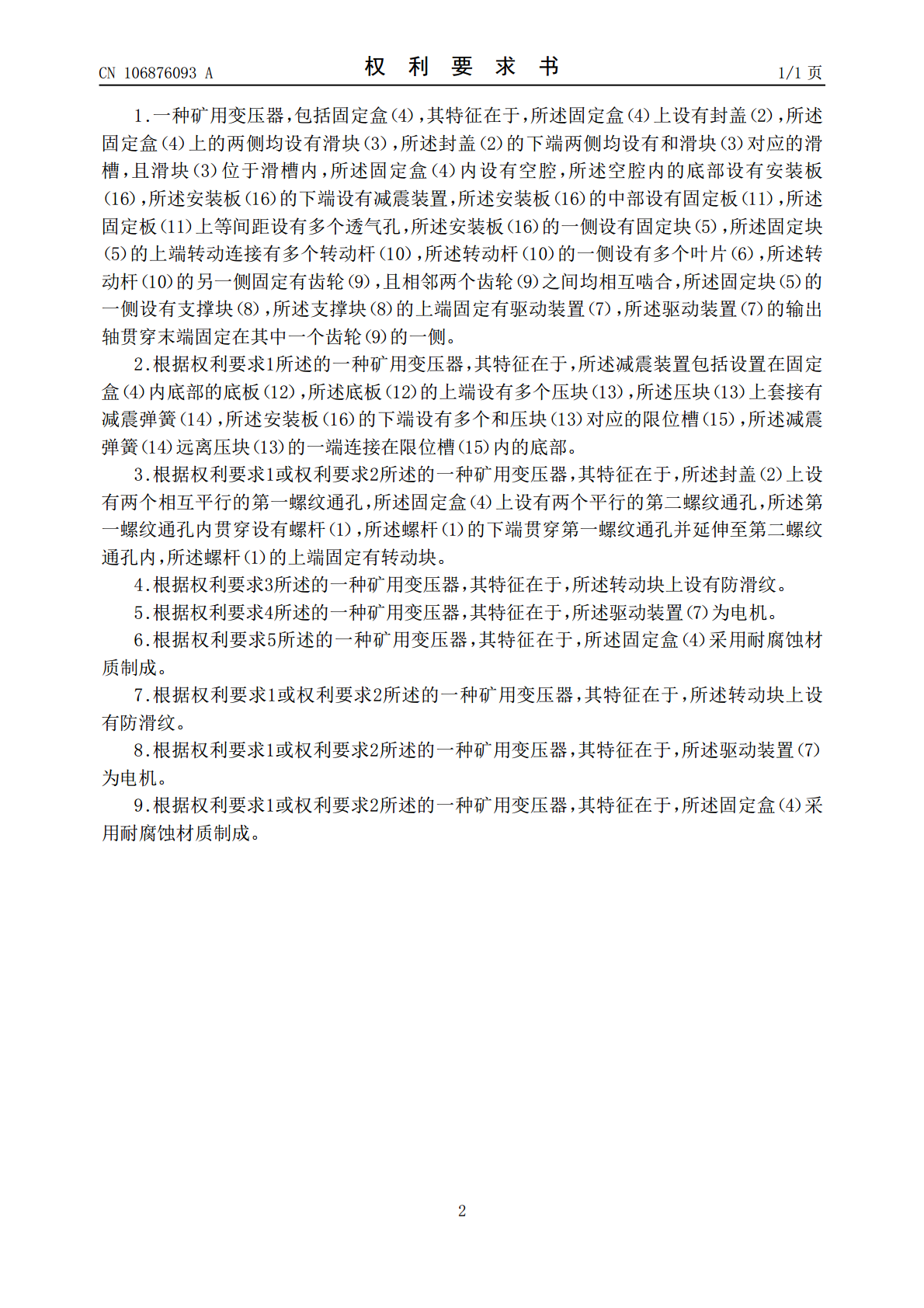

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106876093A(43)申请公布日2017.06.20(21)申请号201710298092.X(22)申请日2017.04.30(71)申请人龚利芬地址215554江苏省苏州市常熟市尚湖镇大河村(28)沈塘湾陶家79号(72)发明人龚利芬(51)Int.Cl.H01F27/02(2006.01)H01F27/06(2006.01)H01F27/33(2006.01)F16F15/04(2006.01)H01F38/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种矿用变压器(57)摘要本发明公开了一种矿用变压器，包括固定盒，所述固定盒上设有封盖，所述固定盒上的两侧均设有滑块，所述封盖的下端两侧均设有和滑块对应的滑槽，且滑块位于滑槽内，所述固定盒内设有空腔，所述空腔内的底部设有安装板，所述安装板的下端设有减震装置，所述安装板的中部设有固定板，所述固定板上等间距设有多个透气孔，所述安装板的一侧设有固定块，所述固定块的上端转动连接有多个转动杆，所述转动杆的一侧设有多个叶片，所述转动杆的另一侧固定有齿轮，且相邻两个齿轮之间均相互啮合。本发明通过驱动装置、转动杆以及叶片的结合，可进行防潮和除尘，大大提高了变压器的使用寿命，符合可持续发展理念，适宜推广。CN106876093ACN106876093A权利要求书1/1页1.一种矿用变压器，包括固定盒（4），其特征在于，所述固定盒（4）上设有封盖（2），所述固定盒（4）上的两侧均设有滑块（3），所述封盖（2）的下端两侧均设有和滑块（3）对应的滑槽，且滑块（3）位于滑槽内，所述固定盒（4）内设有空腔，所述空腔内的底部设有安装板（16），所述安装板（16）的下端设有减震装置，所述安装板（16）的中部设有固定板（11），所述固定板（11）上等间距设有多个透气孔，所述安装板（16）的一侧设有固定块（5），所述固定块（5）的上端转动连接有多个转动杆（10），所述转动杆（10）的一侧设有多个叶片（6），所述转动杆（10）的另一侧固定有齿轮（9），且相邻两个齿轮（9）之间均相互啮合，所述固定块（5）的一侧设有支撑块（8），所述支撑块（8）的上端固定有驱动装置（7），所述驱动装置（7）的输出轴贯穿末端固定在其中一个齿轮（9）的一侧。2.根据权利要求1所述的一种矿用变压器，其特征在于，所述减震装置包括设置在固定盒（4）内底部的底板（12），所述底板（12）的上端设有多个压块（13），所述压块（13）上套接有减震弹簧（14），所述安装板（16）的下端设有多个和压块（13）对应的限位槽（15），所述减震弹簧（14）远离压块（13）的一端连接在限位槽（15）内的底部。3.根据权利要求1或权利要求2所述的一种矿用变压器，其特征在于，所述封盖（2）上设有两个相互平行的第一螺纹通孔，所述固定盒（4）上设有两个平行的第二螺纹通孔，所述第一螺纹通孔内贯穿设有螺杆（1），所述螺杆（1）的下端贯穿第一螺纹通孔并延伸至第二螺纹通孔内，所述螺杆（1）的上端固定有转动块。4.根据权利要求3所述的一种矿用变压器，其特征在于，所述转动块上设有防滑纹。5.根据权利要求4所述的一种矿用变压器，其特征在于，所述驱动装置（7）为电机。6.根据权利要求5所述的一种矿用变压器，其特征在于，所述固定盒（4）采用耐腐蚀材质制成。7.根据权利要求1或权利要求2所述的一种矿用变压器，其特征在于，所述转动块上设有防滑纹。8.根据权利要求1或权利要求2所述的一种矿用变压器，其特征在于，所述驱动装置（7）为电机。9.根据权利要求1或权利要求2所述的一种矿用变压器，其特征在于，所述固定盒（4）采用耐腐蚀材质制成。2CN106876093A说明书1/2页一种矿用变压器技术领域[0001]本发明涉及变压器技术领域，尤其涉及一种矿用变压器。背景技术[0002]变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成，目前在矿井内的变压器使用较多，但是，由于矿井内较为潮湿闷热，经常会出现变压器损坏的问题，为此，我们提出了一种矿用变压器来解决上述问题。发明内容[0003
