一种水产养殖污水的净化处理装置.pdf

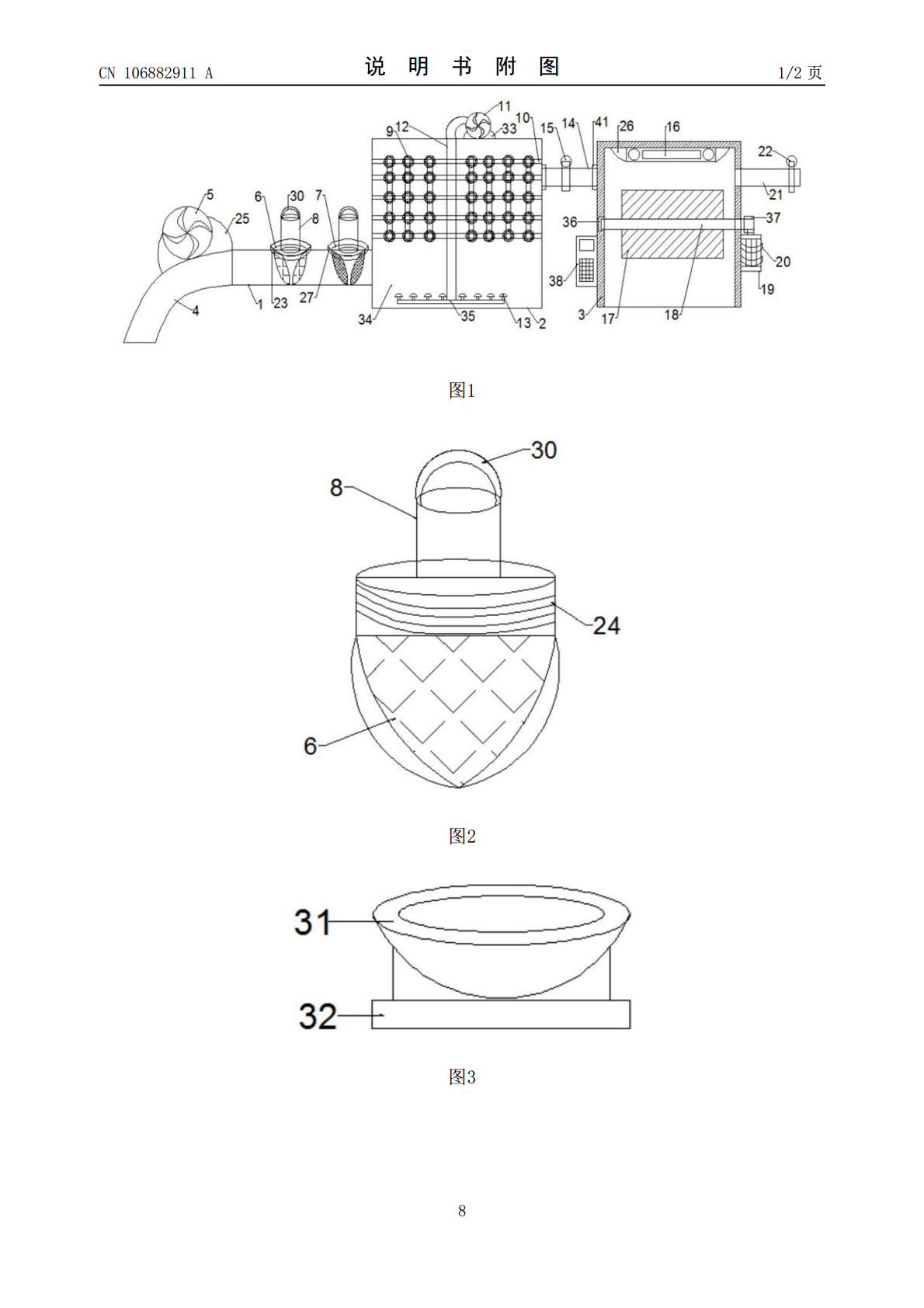

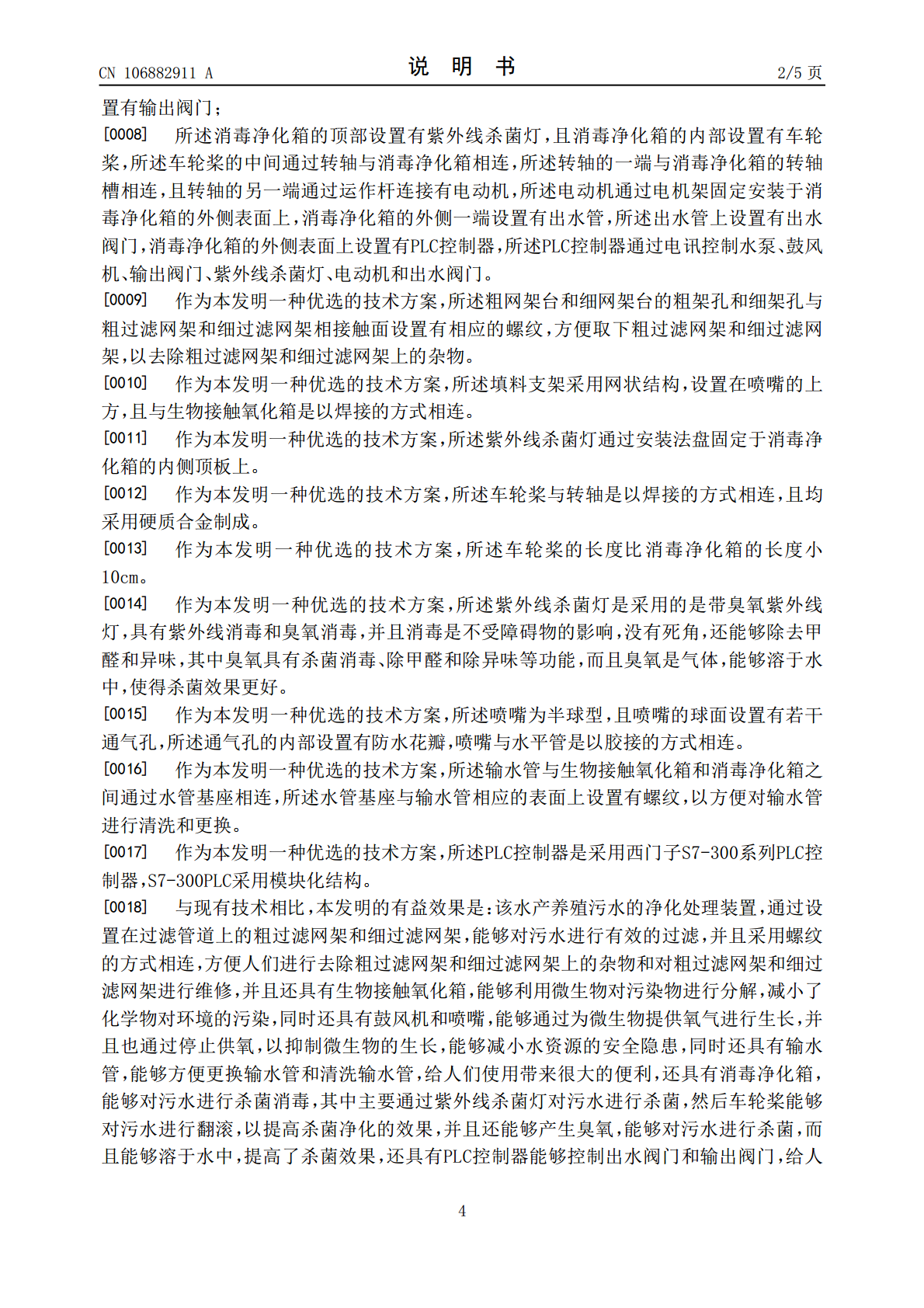

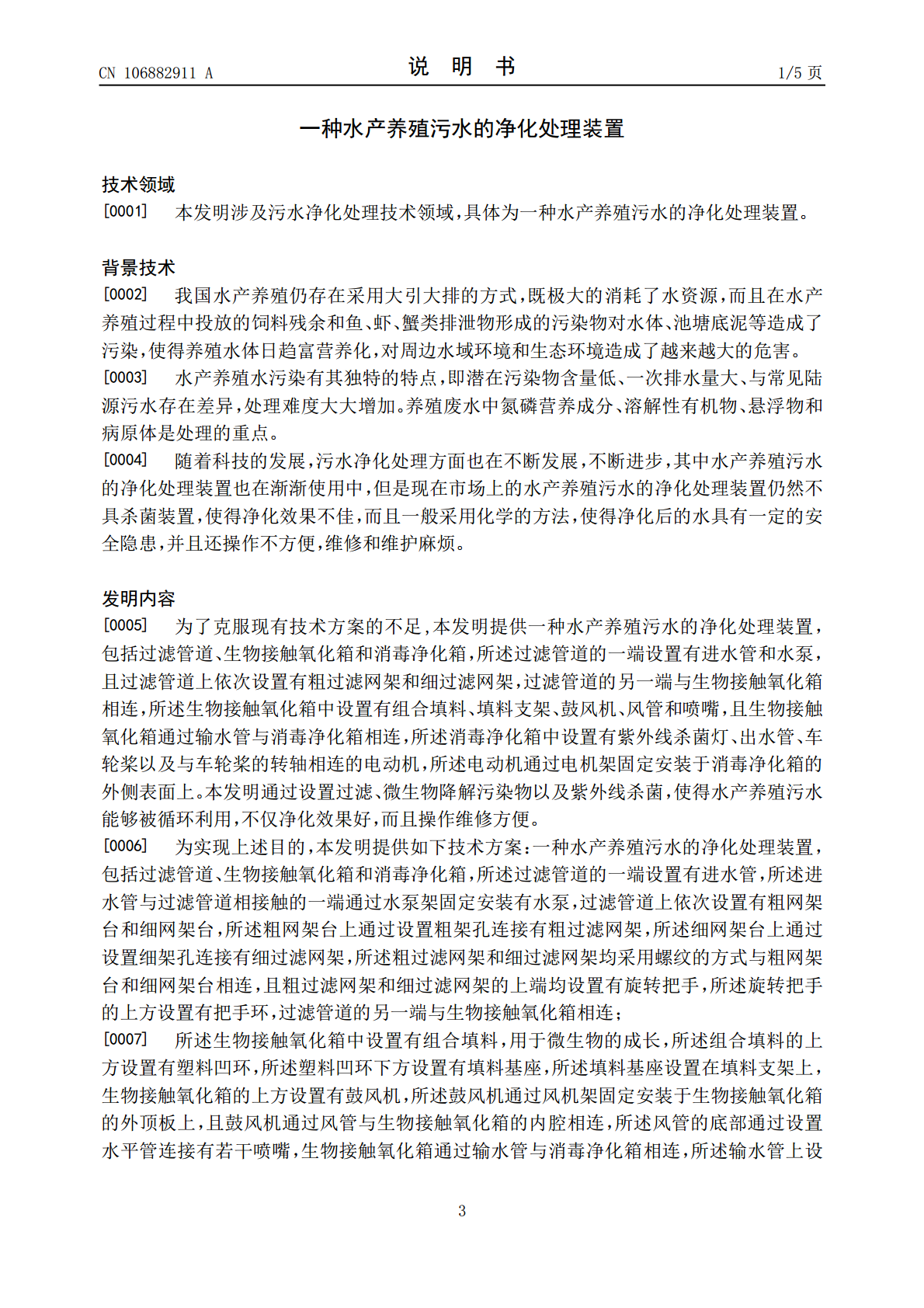

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106882911A(43)申请公布日2017.06.23(21)申请号201710265303.X(22)申请日2017.04.21(71)申请人成都赋阳技术开发有限公司地址611730四川省成都市郫县德源红旗大道北段146号1号楼3单元301室(72)发明人李炳沃(51)Int.Cl.C02F9/14(2006.01)C02F103/20(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种水产养殖污水的净化处理装置(57)摘要本发明公开了一种水产养殖污水的净化处理装置，包括过滤管道、生物接触氧化箱和消毒净化箱，所述过滤管道的一端设置有进水管和水泵，且过滤管道上依次设置有粗过滤网架和细过滤网架，过滤管道的另一端与生物接触氧化箱相连，所述生物接触氧化箱中设置有组合填料、填料支架、鼓风机、风管和喷嘴，且生物接触氧化箱通过输水管与消毒净化箱相连，所述消毒净化箱中设置有紫外线杀菌灯、出水管、车轮桨以及与车轮桨的转轴相连的电动机，所述电动机通过电机架固定安装于消毒净化箱的外侧表面上。本发明通过设置过滤、微生物降解污染物以及紫外线杀菌，使得水产养殖污水能够被循环利用，不仅净化效果好，而且操作维修方便。CN106882911ACN106882911A权利要求书1/1页1.一种水产养殖污水的净化处理装置，包括过滤管道(1)、生物接触氧化箱(2)和消毒净化箱(3)，所述过滤管道(1)的一端设置有进水管(4)，所述进水管(4)与过滤管道(1)相接触的一端通过水泵架(25)固定安装有水泵(5)，其特征在于：过滤管道(1)上依次设置有粗网架台(23)和细网架台(27)，所述粗网架台(23)上通过设置粗架孔(28)连接有粗过滤网架(6)，所述细网架台(27)上通过设置细架孔(29)连接有细过滤网架(7)，所述粗过滤网架(6)和细过滤网架(7)均采用螺纹的方式与粗网架台(23)和细网架台(27)相连，且粗过滤网架(6)和细过滤网架(7)的上端均设置有旋转把手(8)，所述旋转把手(8)的上方设置有把手环(30)，过滤管道(1)的另一端与生物接触氧化箱(2)相连；所述生物接触氧化箱(2)中设置有组合填料(9)，用于微生物的成长，所述组合填料(9)的上方设置有塑料凹环(31)，所述塑料凹环(31)下方设置有填料基座(32)，所述填料基座(32)设置在填料支架(10)上，生物接触氧化箱(2)的上方设置有鼓风机(11)，所述鼓风机(11)通过风机架(33)固定安装于生物接触氧化箱(2)的外顶板上，且鼓风机(11)通过风管(12)与生物接触氧化箱(2)的内腔(34)相连，所述风管(12)的底部通过设置水平管(35)连接有若干喷嘴(13)，生物接触氧化箱(2)通过输水管(14)与消毒净化箱(3)相连，所述输水管(14)上设置有输出阀门(15)；所述消毒净化箱(3)的顶部设置有紫外线杀菌灯(16)，且消毒净化箱(3)的内部设置有车轮桨(17)，所述车轮桨(17)的中间通过转轴(18)与消毒净化箱(3)相连，所述转轴(18)的一端与消毒净化箱(3)的转轴槽(36)相连，且转轴(18)的另一端通过运作杆(37)连接有电动机(19)，所述电动机(19)通过电机架(20)固定安装于消毒净化箱(3)的外侧表面上，消毒净化箱(3)的外侧一端设置有出水管(21)，所述出水管(21)上设置有出水阀门(22)，消毒净化箱(3)的外侧表面上设置有PLC控制器(38)，所述PLC控制器(38)通过电讯控制水泵(5)、鼓风机(11)、输出阀门(15)、紫外线杀菌灯(16)、电动机(19)和出水阀门(22)。2.根据权利要求1所述的一种水产养殖污水的净化处理装置，其特征在于：所述粗网架台(23)和细网架台(27)的粗架孔(28)和细架孔(29)与粗过滤网架(6)和细过滤网架(7)相接触面设置有相应的螺纹(24)，方便取下粗过滤网架(6)和细过滤网架(7)，以去除粗过滤网架(6)和细过滤网架(7)上的杂物。3.根据权利要求1所述的一种水产养殖污水的净化处理装置，其特征在于：所述填料支架(10)采用网状结构，设置在喷嘴(13)的上方，且与生物接触氧化箱(2)是以焊接的方式相连。4.根据权利要求1所述的一种水产养殖污水的净化处理装置，其特征在于：所述喷嘴(13)为半球型，且喷嘴(13)的球面设置有若干通气孔(39)，所述通气孔(39)的内部设置有防水花瓣(40)，喷嘴(13)与水平管(35)是以胶接的方式相连。5.根据权利要求1所述的一种水产养殖污水的净化处理装置，其特征在于：所述输水管(14)与生物接触氧化箱(2)和消毒净化箱(3)之间通过水管基座(41)相连，所述水管基座(41)与输水管(14)相应的
