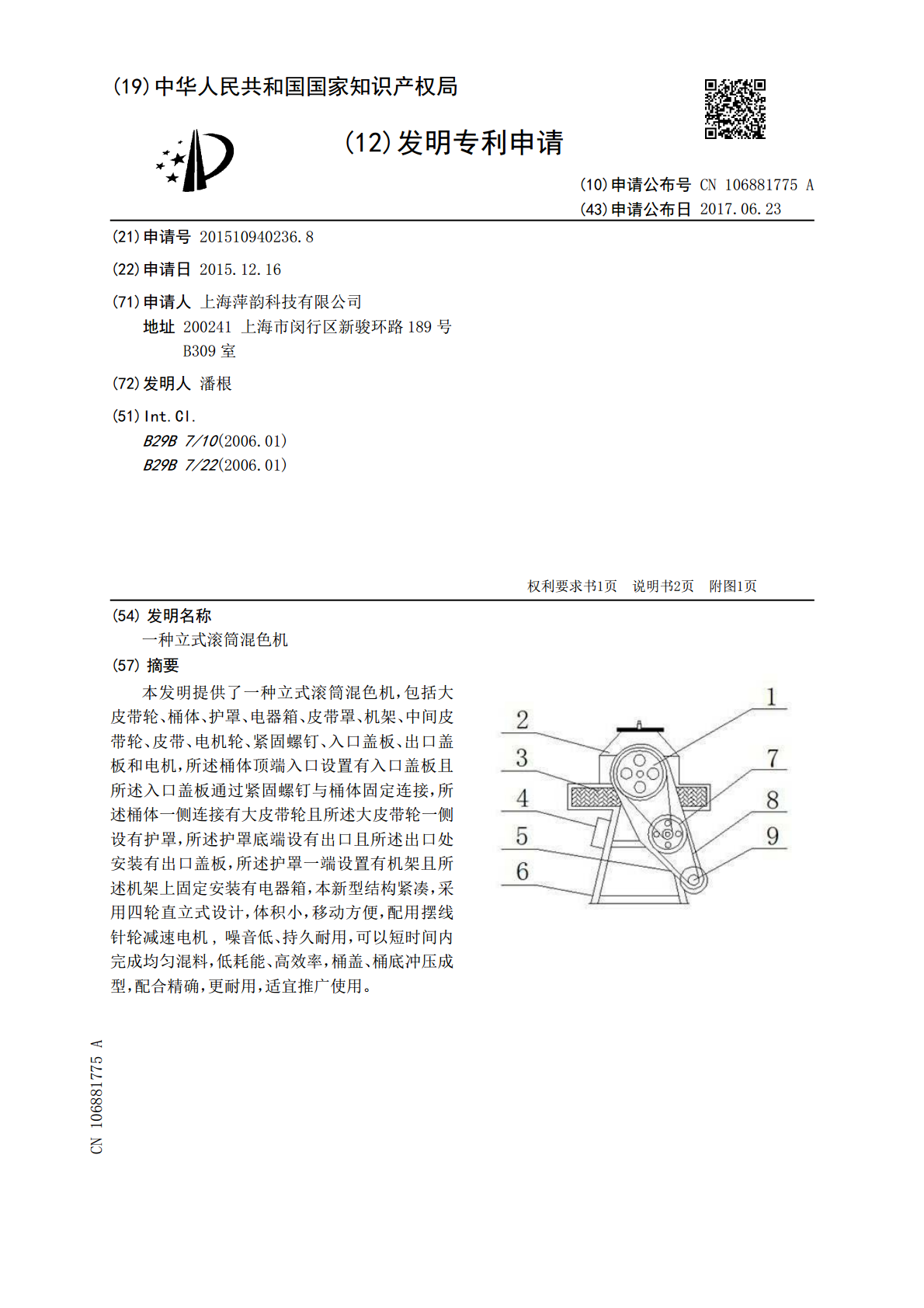

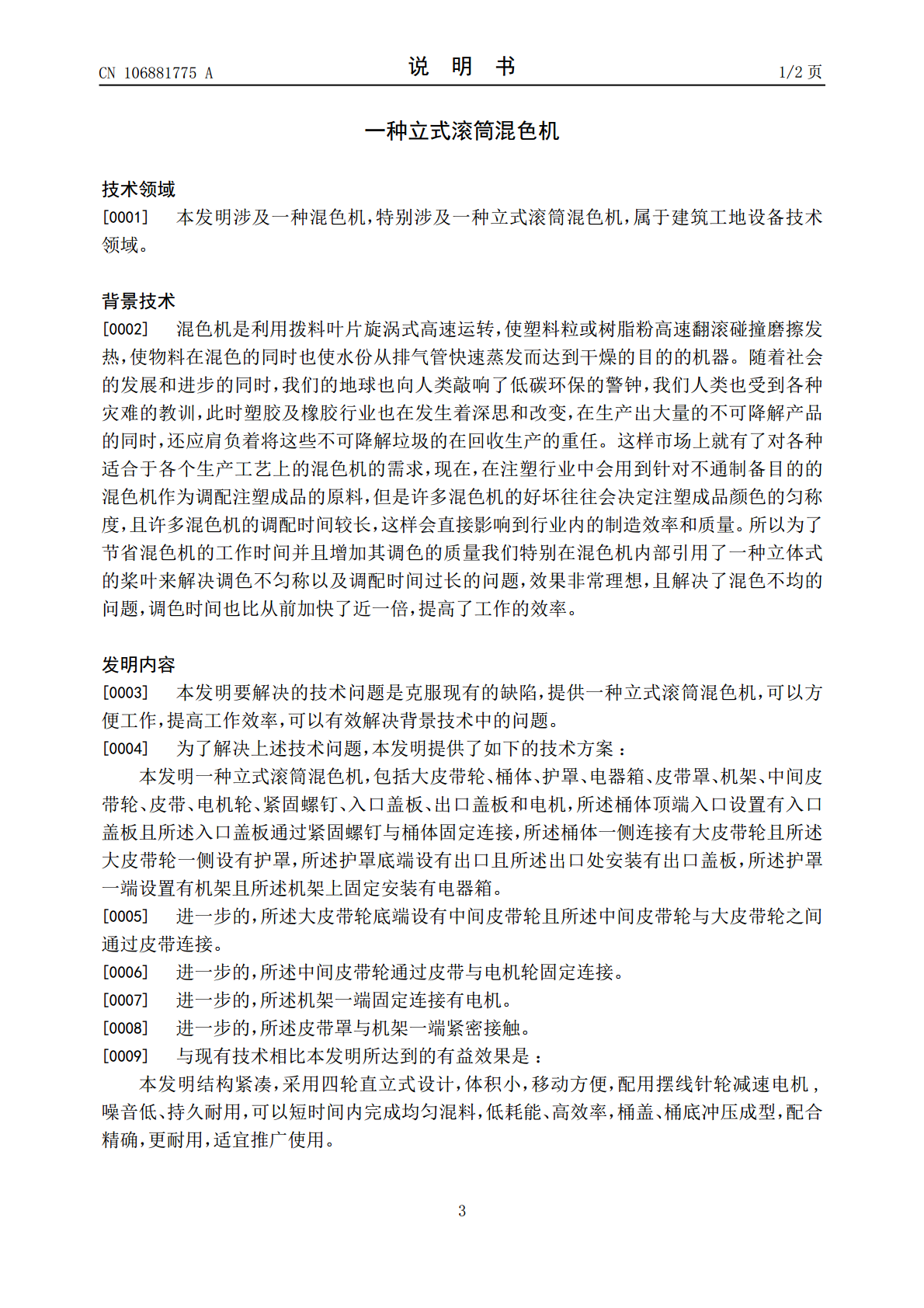

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106881775A(43)申请公布日2017.06.23(21)申请号201510940236.8(22)申请日2015.12.16(71)申请人上海萍韵科技有限公司地址200241上海市闵行区新骏环路189号B309室(72)发明人潘根(51)Int.Cl.B29B7/10(2006.01)B29B7/22(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种立式滚筒混色机(57)摘要本发明提供了一种立式滚筒混色机,包括大皮带轮、桶体、护罩、电器箱、皮带罩、机架、中间皮带轮、皮带、电机轮、紧固螺钉、入口盖板、出口盖板和电机,所述桶体顶端入口设置有入口盖板且所述入口盖板通过紧固螺钉与桶体固定连接,所述桶体一侧连接有大皮带轮且所述大皮带轮一侧设有护罩,所述护罩底端设有出口且所述出口处安装有出口盖板,所述护罩一端设置有机架且所述机架上固定安装有电器箱,本新型结构紧凑,采用四轮直立式设计,体积小,移动方便,配用摆线针轮减速电机,噪音低、持久耐用,可以短时间内完成均匀混料,低耗能、高效率,桶盖、桶底冲压成型,配合精确,更耐用,适宜推广使用。CN106881775ACN106881775A权利要求书1/1页1.一种立式滚筒混色机,包括大皮带轮(1)、桶体(2)、护罩(3)、电器箱(4)、皮带罩(5)、机架(6)、中间皮带轮(7)、皮带(8)、电机轮(9)、紧固螺钉(10)、入口盖板(11)、出口盖板(12)和电机(13),其特征在于,所述桶体(2)顶端入口设置有入口盖板(11)且所述入口盖板(11)通过紧固螺钉(10)与桶体(2)固定连接,所述桶体(2)一侧连接有大皮带轮(1)且所述大皮带轮(1)一侧设有护罩(3),所述护罩(3)底端设有出口且所述出口处安装有出口盖板(12),所述护罩(3)一端设置有机架(6)且所述机架(6)上固定安装有电器箱(4)。2.|根据权利要求1所述的一种立式滚筒混色机,其特征在于,所述大皮带轮(1)底端设有中间皮带轮(7)且所述中间皮带轮(7)与大皮带轮(1)之间通过皮带(8)连接。3.|根据权利要求1所述的一种立式滚筒混色机,其特征在于,所述中间皮带轮(7)通过皮带(8)与电机轮(9)固定连接。4.|根据权利要求1所述的一种立式滚筒混色机,其特征在于,所述机架(6)一端固定连接有电机(13)。5.|根据权利要求1所述的一种立式滚筒混色机,其特征在于,所述皮带罩(5)与机架(6)一端紧密接触。2CN106881775A说明书1/2页一种立式滚筒混色机技术领域[0001]本发明涉及一种混色机,特别涉及一种立式滚筒混色机,属于建筑工地设备技术领域。背景技术[0002]混色机是利用拨料叶片旋涡式高速运转,使塑料粒或树脂粉高速翻滚碰撞磨擦发热,使物料在混色的同时也使水份从排气管快速蒸发而达到干燥的目的的机器。随着社会的发展和进步的同时,我们的地球也向人类敲响了低碳环保的警钟,我们人类也受到各种灾难的教训,此时塑胶及橡胶行业也在发生着深思和改变,在生产出大量的不可降解产品的同时,还应肩负着将这些不可降解垃圾的在回收生产的重任。这样市场上就有了对各种适合于各个生产工艺上的混色机的需求,现在,在注塑行业中会用到针对不通制备目的的混色机作为调配注塑成品的原料,但是许多混色机的好坏往往会决定注塑成品颜色的匀称度,且许多混色机的调配时间较长,这样会直接影响到行业内的制造效率和质量。所以为了节省混色机的工作时间并且增加其调色的质量我们特别在混色机内部引用了一种立体式的桨叶来解决调色不匀称以及调配时间过长的问题,效果非常理想,且解决了混色不均的问题,调色时间也比从前加快了近一倍,提高了工作的效率。发明内容[0003]本发明要解决的技术问题是克服现有的缺陷,提供一种立式滚筒混色机,可以方便工作,提高工作效率,可以有效解决背景技术中的问题。[0004]为了解决上述技术问题,本发明提供了如下的技术方案:本发明一种立式滚筒混色机,包括大皮带轮、桶体、护罩、电器箱、皮带罩、机架、中间皮带轮、皮带、电机轮、紧固螺钉、入口盖板、出口盖板和电机,所述桶体顶端入口设置有入口盖板且所述入口盖板通过紧固螺钉与桶体固定连接,所述桶体一侧连接有大皮带轮且所述大皮带轮一侧设有护罩,所述护罩底端设有出口且所述出口处安装有出口盖板,所述护罩一端设置有机架且所述机架上固定安装有电器箱。[0005]进一步的,所述大皮带轮底端设有中间皮带轮且所述中间皮带轮与大皮带轮之间通过皮带连接。[0006]进一步的,所述中间皮带轮通过皮带与电机轮固定连接。[0007]进一步的,所述机架一端固定连接有电机。[0008]进一步的,所述皮带罩与机架一端紧密接触。[0009]与现有技术相比本发明
