新型物流货架.pdf

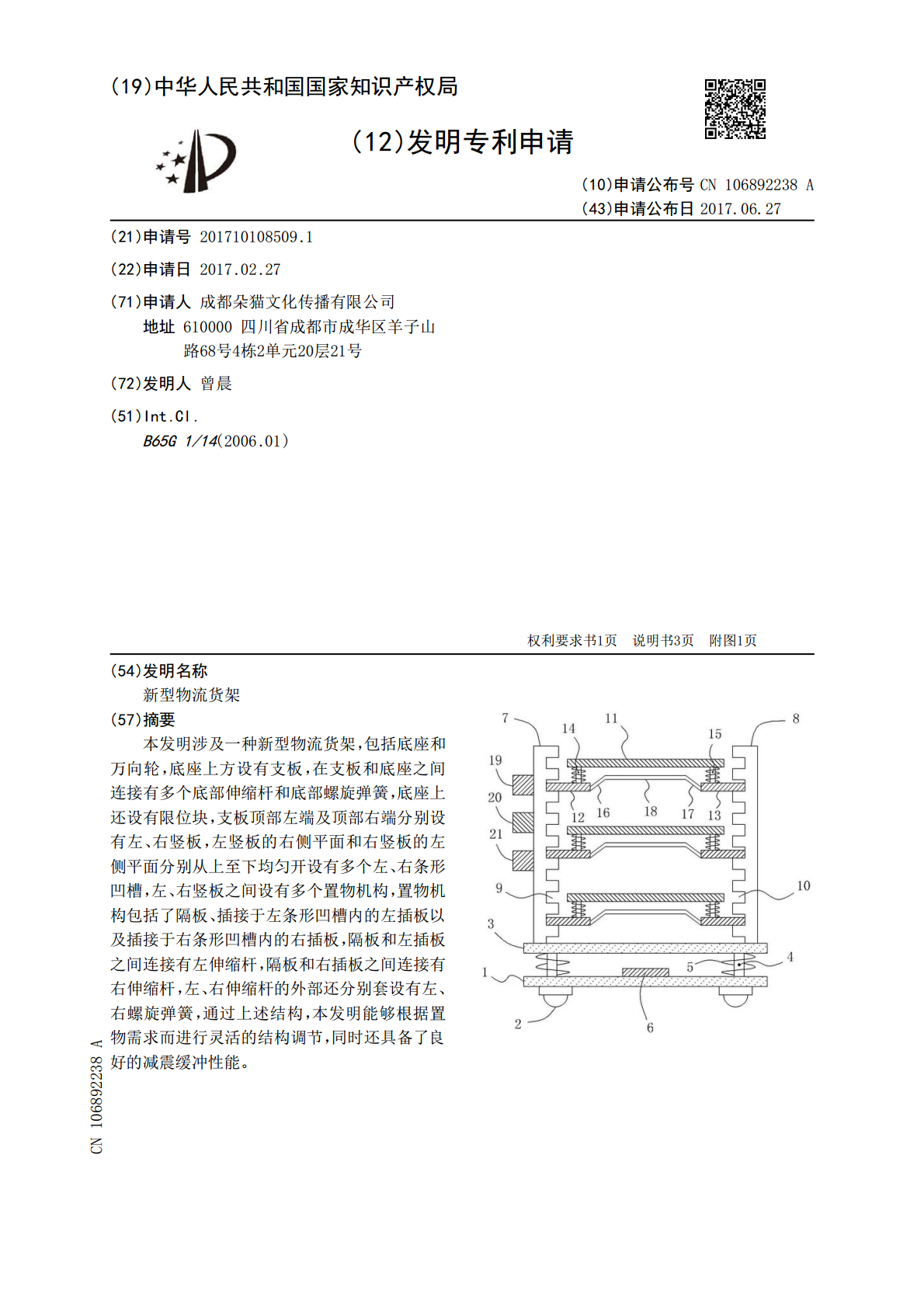

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106892238A(43)申请公布日2017.06.27(21)申请号201710108509.1(22)申请日2017.02.27(71)申请人成都朵猫文化传播有限公司地址610000四川省成都市成华区羊子山路68号4栋2单元20层21号(72)发明人曾晨(51)Int.Cl.B65G1/14(2006.01)权利要求书1页说明书3页附图1页(54)发明名称新型物流货架(57)摘要本发明涉及一种新型物流货架，包括底座和万向轮，底座上方设有支板，在支板和底座之间连接有多个底部伸缩杆和底部螺旋弹簧，底座上还设有限位块，支板顶部左端及顶部右端分别设有左、右竖板，左竖板的右侧平面和右竖板的左侧平面分别从上至下均匀开设有多个左、右条形凹槽，左、右竖板之间设有多个置物机构，置物机构包括了隔板、插接于左条形凹槽内的左插板以及插接于右条形凹槽内的右插板，隔板和左插板之间连接有左伸缩杆，隔板和右插板之间连接有右伸缩杆，左、右伸缩杆的外部还分别套设有左、右螺旋弹簧，通过上述结构，本发明能够根据置物需求而进行灵活的结构调节，同时还具备了良好的减震缓冲性能。CN106892238ACN106892238A权利要求书1/1页1.一种新型物流货架，包括底座和设于所述底座底部的万向轮，其特征在于：在所述底座的上方还设有平行于所述底座的支板，在所述支板和底座之间连接有多个竖向设置的底部伸缩杆，在所述底部伸缩杆的外部还套设有底部螺旋弹簧，同时在所述底座上还设有限位块；在所述支板的顶部左端及顶部右端分别竖向设有左竖板及右竖板，在所述左竖板的右侧平面从上至下均匀开设有多个左条形凹槽，在所述右竖板的左侧平面从上至下均匀开设有多个与所述左条形凹槽对应的右条形凹槽，且所述左条形凹槽和右条形凹槽均沿水平方向前后延伸，同时在所述左竖板和右竖板之间还设有多个置物机构；所述置物机构分别包括了隔板、位于所述隔板左侧下方的左插板以及位于所述隔板右侧下方的右插板，且所述左插板的左端插接于所述左条形凹槽内，所述右插板的右端插接于所述右条形凹槽内，同时在所述隔板和左插板之间还连接有多个竖向设置的左伸缩杆，在所述隔板和右插板之间还连接有多个竖向设置的右伸缩杆，并且在所述左伸缩杆和右伸缩杆的外部还分别套设有左螺旋弹簧和右螺旋弹簧。2.如权利要求1所述的新型物流货架，其特征在于：在所述隔板上还均匀开设有多个隔板通孔，在所述限位块的顶部平面还覆盖有橡胶层，同时在所述万向轮处还设有用于制动所述万向轮的锁止件。3.如权利要求1所述的新型物流货架，其特征在于：在所述左插板的右端还连接有左加强杆，在所述右插板的左端还连接有右加强杆，且所述左加强杆从左至右斜向上延伸，所述右加强杆从右至左斜向上延伸，同时在所述左加强杆的右端和右加强杆的左端之间还连接有中间加强杆，在所述中间加强杆的外部也还包裹有橡胶层。4.如权利要求1所述的新型物流货架，其特征在于：在所述左竖板的左侧还分别设有倾斜传感器、微控制器、LCD显示器和报警器，并且所述倾斜传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端分别连接至所述LCD显示器和报警器的输入端。5.如权利要求4所述的新型物流货架，其特征在于：在所述左竖板的左侧还分别设有烟雾传感器和无线发射器，并且所述烟雾传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述无线发射器的输入端。2CN106892238A说明书1/3页新型物流货架技术领域[0001]本发明涉及一种新型物流货架。背景技术[0002]在物流仓库中，经常需要使用到大量的物流货架，用于对各种物流货物进行存放和搬运。现有的物流货架大多均包括了多个用于放置货物的置物板或者托盘，但限于结构和设计上的限制，这些置物板或者托盘之间的间距往往都是固定的，因此便不能够根据货物的实际放置需求进行灵活的间距调节，从而当放置的货物尺寸较小时会出现空间浪费的现象，而当放置的货物尺寸较大时又会出现无法放置进去的现象，这在使用过程中造成了大大的不便；同时，现有的货流货架也往往不具备良好的减震缓冲功能，从而不能够对放置于其上的货物进行有效的减震防护，这些都大大影响了物流货架的使用性能和适用范围。发明内容[0003]为克服以上现有技术的不足，本发明要解决的技术问题是提供一种能够根据不同的置物需求而进行灵活的结构调节，同时还具备了良好的减震缓冲性能的新型物流货架。[0004]本发明的技术方案是：一种新型物流货架，包括底座和设于所述底座底部的万向轮，在所述底座的上方还设有平行于所述底座的支板，在所述支板和底座之间连接有多个竖向设置的底部伸缩杆，在所述底部伸缩杆的外部还套设有底部螺旋弹簧，同时在所述底座上还设有限位块；在所述支板的顶部左端及顶部右
