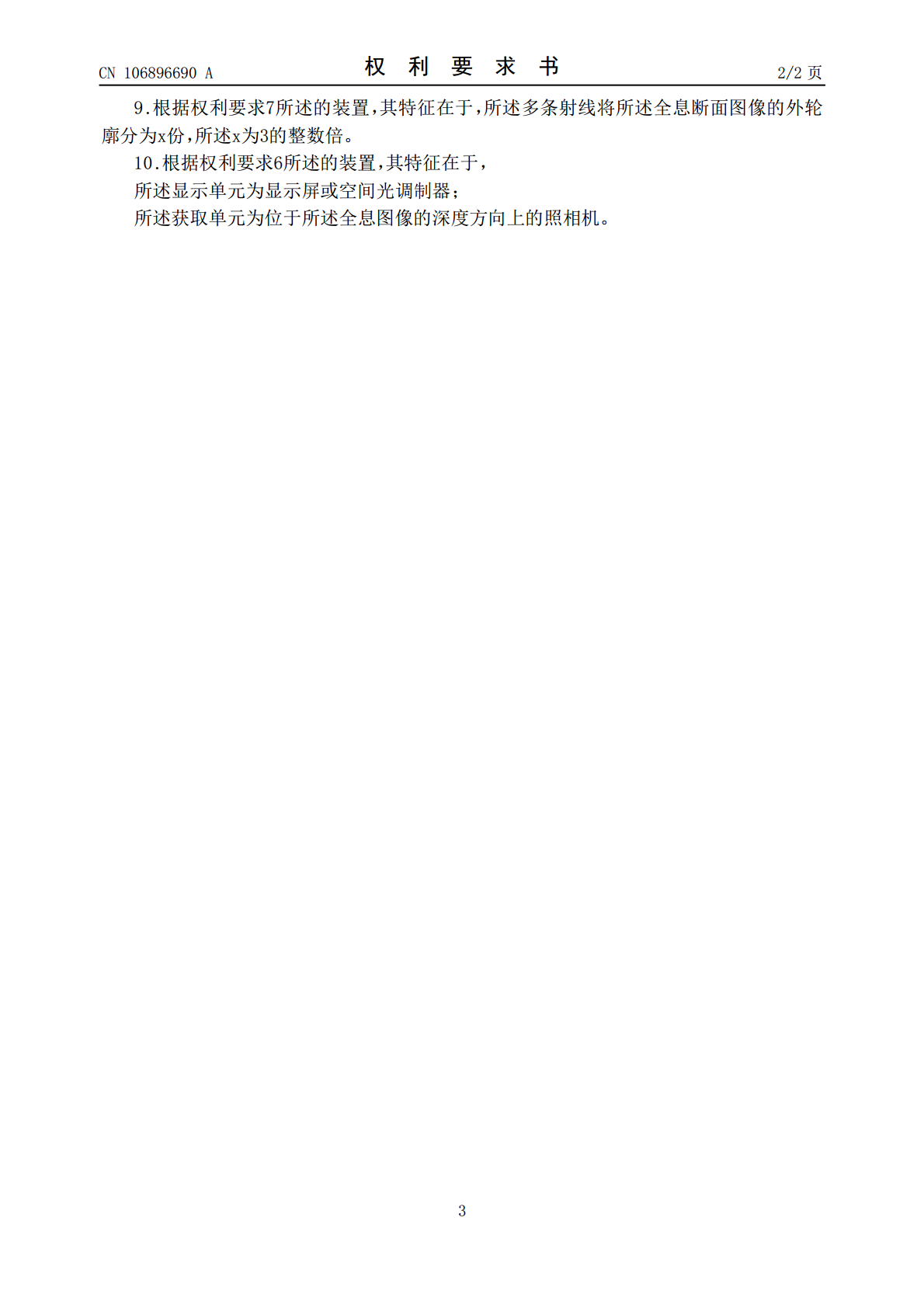

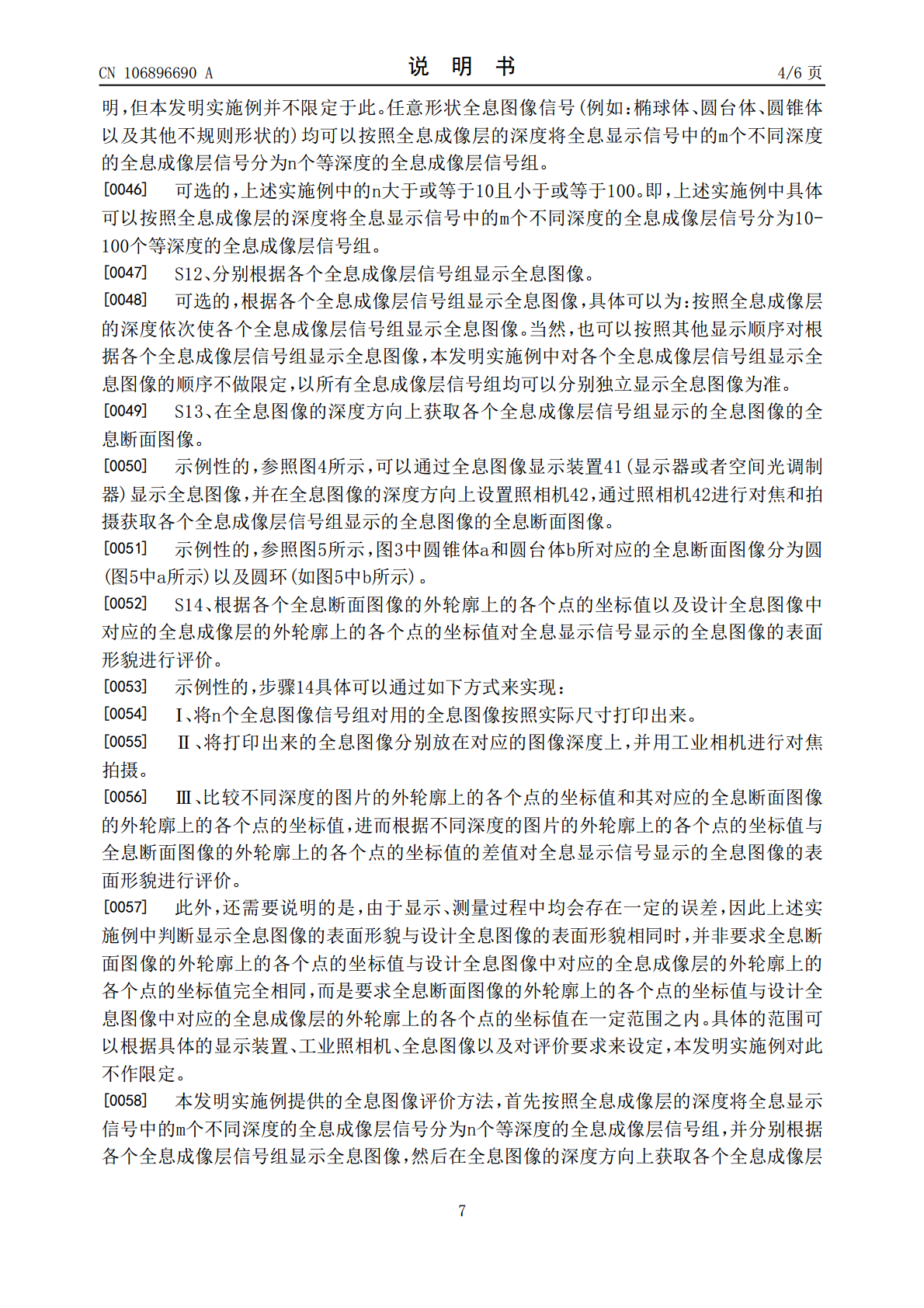

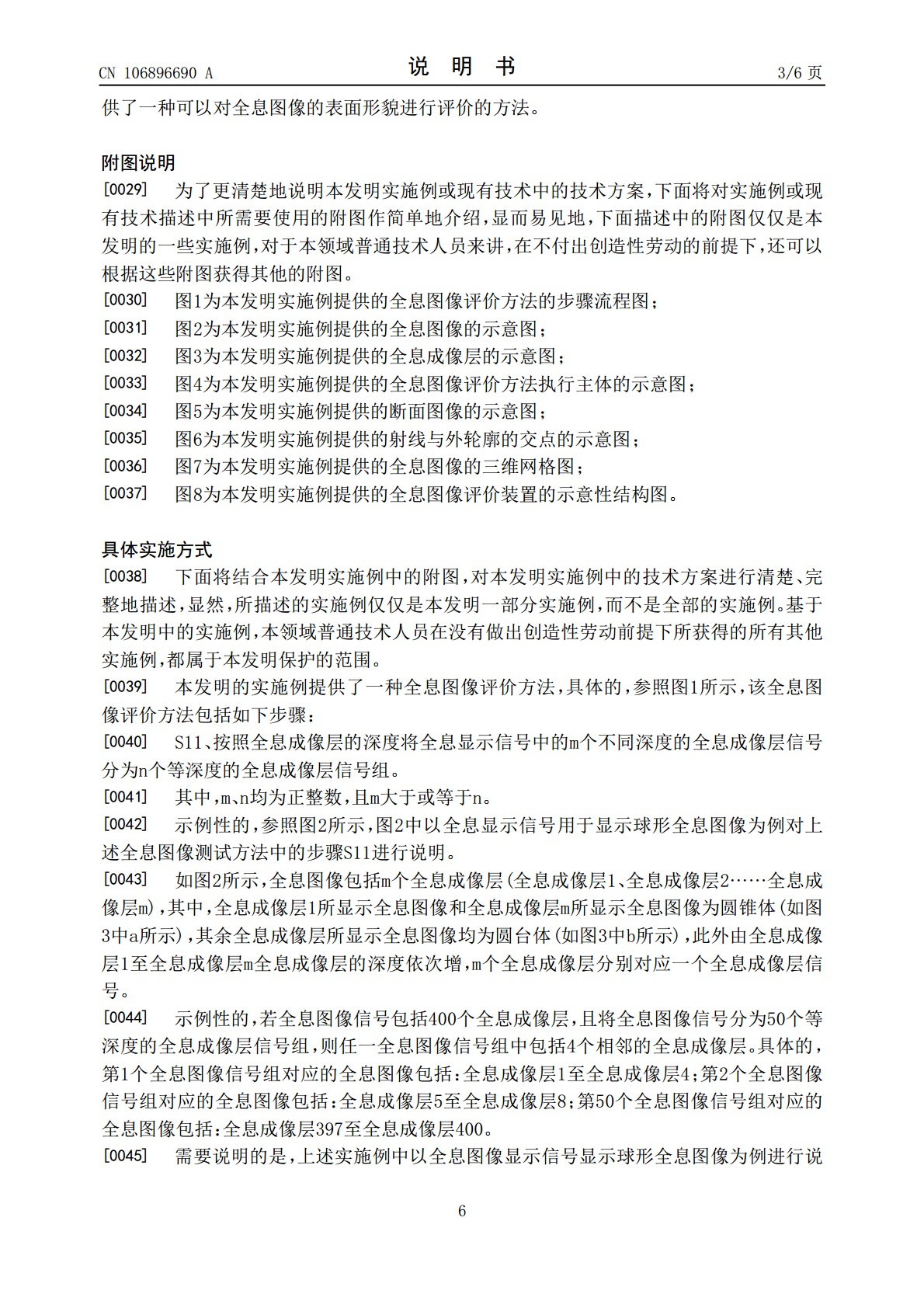

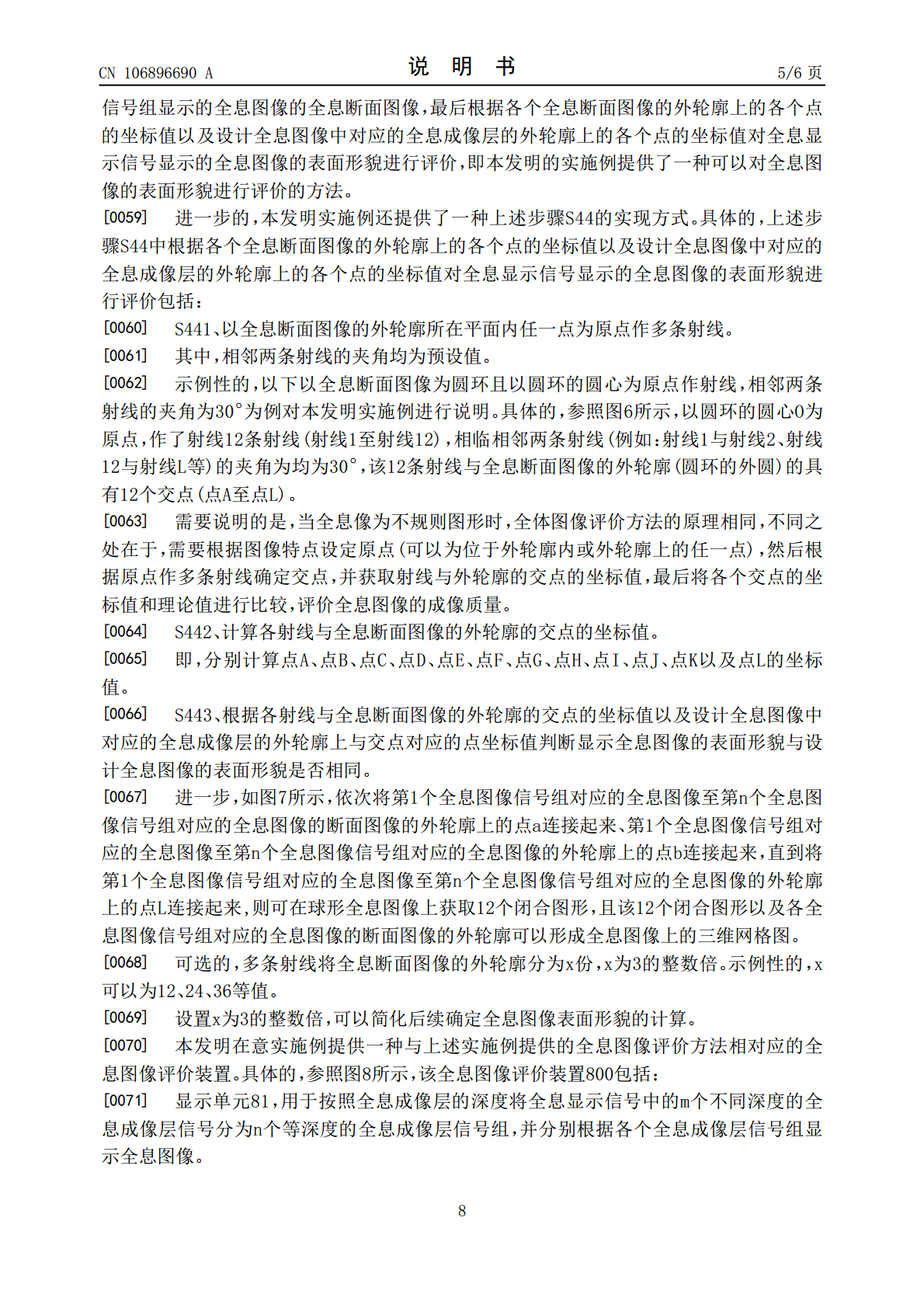

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106896690A(43)申请公布日2017.06.27(21)申请号201710179844.0(22)申请日2017.03.23(71)申请人京东方科技集团股份有限公司地址100015北京市朝阳区酒仙桥路10号(72)发明人魏伟(74)专利代理机构北京中博世达专利商标代理有限公司11274代理人申健(51)Int.Cl.G03H1/00(2006.01)G03H1/02(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种全息图像评价方法和装置(57)摘要本发明的实施例提供一种全息图像评价方法和装置，涉及全息显示技术领域，用于对全息显示技术显示出来的全息图像的表面形貌进行评价。该方法包括：按照全息成像层的深度将全息显示信号中的m个不同深度的全息成像层信号分为n个等深度的全息成像层信号组；分别根据各个全息成像层信号组显示全息图像；在全息图像的深度方向上获取各个全息成像层信号组显示的全息图像的全息断面图像；根据各个全息断面图像的外轮廓上的各个点的坐标值以及设计全息图像中对应的全息成像层的外轮廓上的各个点的坐标值对全息显示信号显示的全息图像的表面形貌进行评价。本发明实施例用于全息图像的评价。CN106896690ACN106896690A权利要求书1/2页1.一种全息图像评价方法，其特征在于，包括:按照全息成像层的深度将全息显示信号中的m个不同深度的全息成像层信号分为n个等深度的全息成像层信号组；其中，m、n均为正整数，且m大于或等于n；分别根据各个所述全息成像层信号组显示全息图像；在所述全息图像的深度方向上获取各个所述全息成像层信号组显示的全息图像的全息断面图像；根据各个所述全息断面图像的外轮廓上的各个点的坐标值以及设计全息图像中对应的全息成像层的外轮廓上的各个点的坐标值对所述全息显示信号显示的全息图像的表面形貌进行评价。2.根据权利要求1所述的方法，其特征在于，所述根据各个所述全息断面图像的外轮廓上的各个点的坐标值以及设计全息图像中对应的图像层的外轮廓上的各个点的坐标值判断显示全息图像的表面形貌与设计全息图像的表面形貌是否相同，包括：以所述全息断面图像的外轮廓所在平面内任一点为原点作多条射线；其中，相邻两条射线的夹角均为预设值；计算各射线与所述全息断面图像的外轮廓的交点的坐标值；根据各射线与所述全息断面图像的外轮廓的交点的坐标值以及所述设计全息图像中对应的全息成像层的外轮廓上与所述交点对应的点坐标值判断显示全息图像的表面形貌与设计全息图像的表面形貌是否相同。3.根据权利要求1所述的方法，其特征在于，所述n大于或等于10且小于或等于100。4.根据权利要求2所述的方法，其特征在于，所述多条射线将所述全息断面图像的外轮廓分为x份，所述x为3的整数倍。5.根据权利要求2所述的方法，其特征在于，所述获取各个全息图像信号组显示在对应的深度平面上的全息断面图像，包括：通过相机拍摄获取各个全息图像信号组显示在对应的深度平面上的全息断面图像。6.一种全息图像评价装置，其特征在于，包括：显示单元，用于按照全息成像层的深度将全息显示信号中的m个不同深度的全息成像层信号分为n个等深度的全息成像层信号组，并分别根据各个所述全息成像层信号组显示全息图像；其中，m、n均为正整数，且m大于或等于n；获取单元，用于在所述全息图像的深度方向上获取各个所述全息成像层信号组显示的全息图像的全息断面图像；处理单元，根据各个所述全息断面图像的外轮廓上的各个点的坐标值以及设计全息图像中对应的全息成像层的外轮廓上的各个点的坐标值对所述全息显示信号显示的全息图像的表面形貌进行评价。7.根据权利要求6所述的装置，其特征在于，所述处理单元具体用于以所述全息断面图像的外轮廓所在平面内任一点为原点作多条射线，计算各射线与所述全息断面图像的外轮廓的交点的坐标值，根据各射线与所述全息断面图像的外轮廓的交点的坐标值以及各射线与设计全息图像中对应的全息成像层的外轮廓的交点的坐标值判断显示全息图像的表面形貌与设计全息图像的表面形貌是否相同。8.根据权利要求6所述的装置，其特征在于，所述n大于或等于10且小于或等于100。2CN106896690A权利要求书2/2页9.根据权利要求7所述的装置，其特征在于，所述多条射线将所述全息断面图像的外轮廓分为x份，所述x为3的整数倍。10.根据权利要求6所述的装置，其特征在于，所述显示单元为显示屏或空间光调制器；所述获取单元为位于所述全息图像的深度方向上的照相机。3CN106896690A说明书1/6页一种全息图像评价方法和装置技术领域[0001]本发明涉及全息显示技术领域，尤其涉及一种全息图像评价方法和装置。背景技术[0002]随着显示技术的发展，用户已不
