双锥面支撑回转工具装置.pdf
2023-09-02
10金币
850KB
10页
悠柔****找我
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
双锥面支撑回转工具装置.pdf

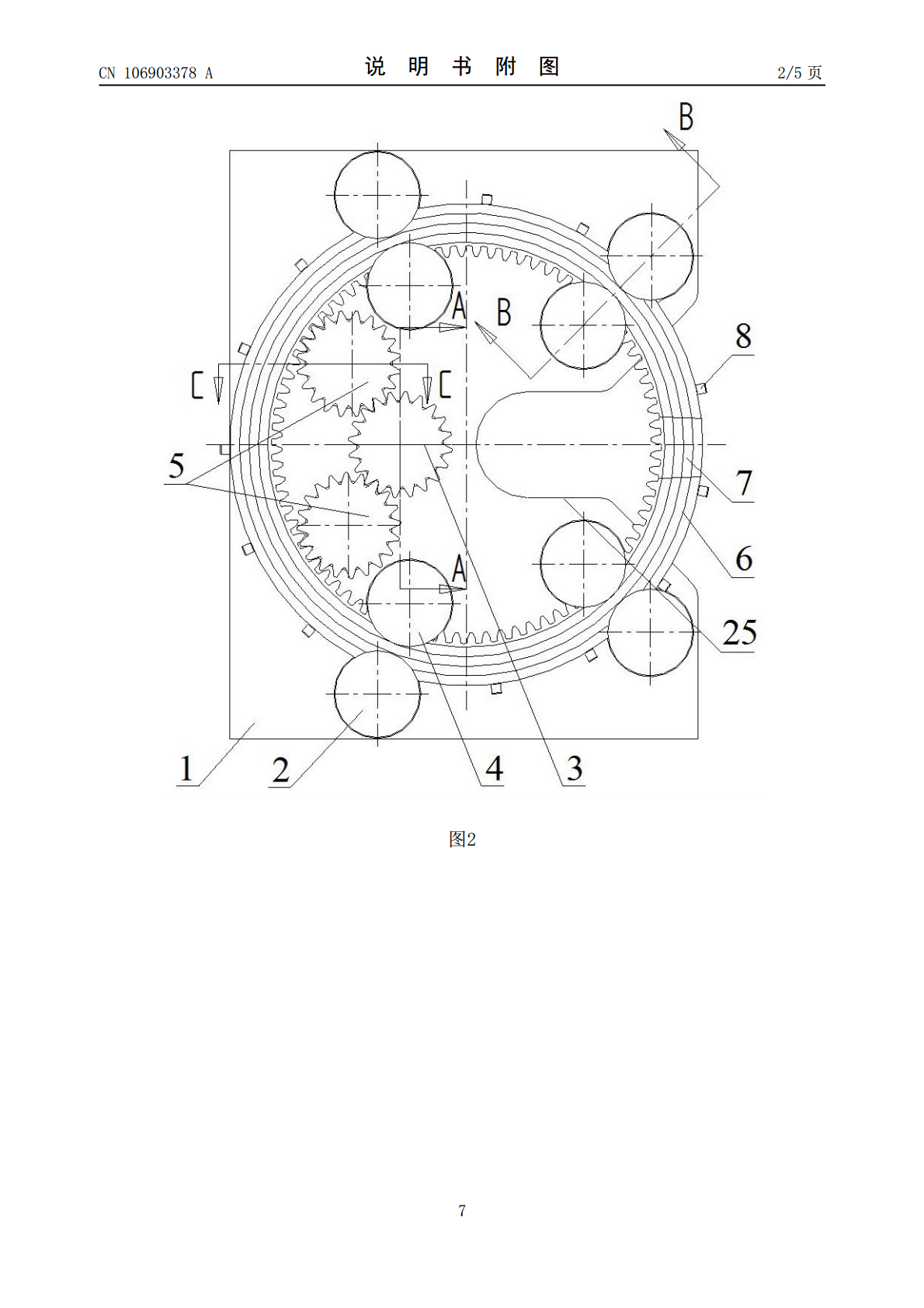

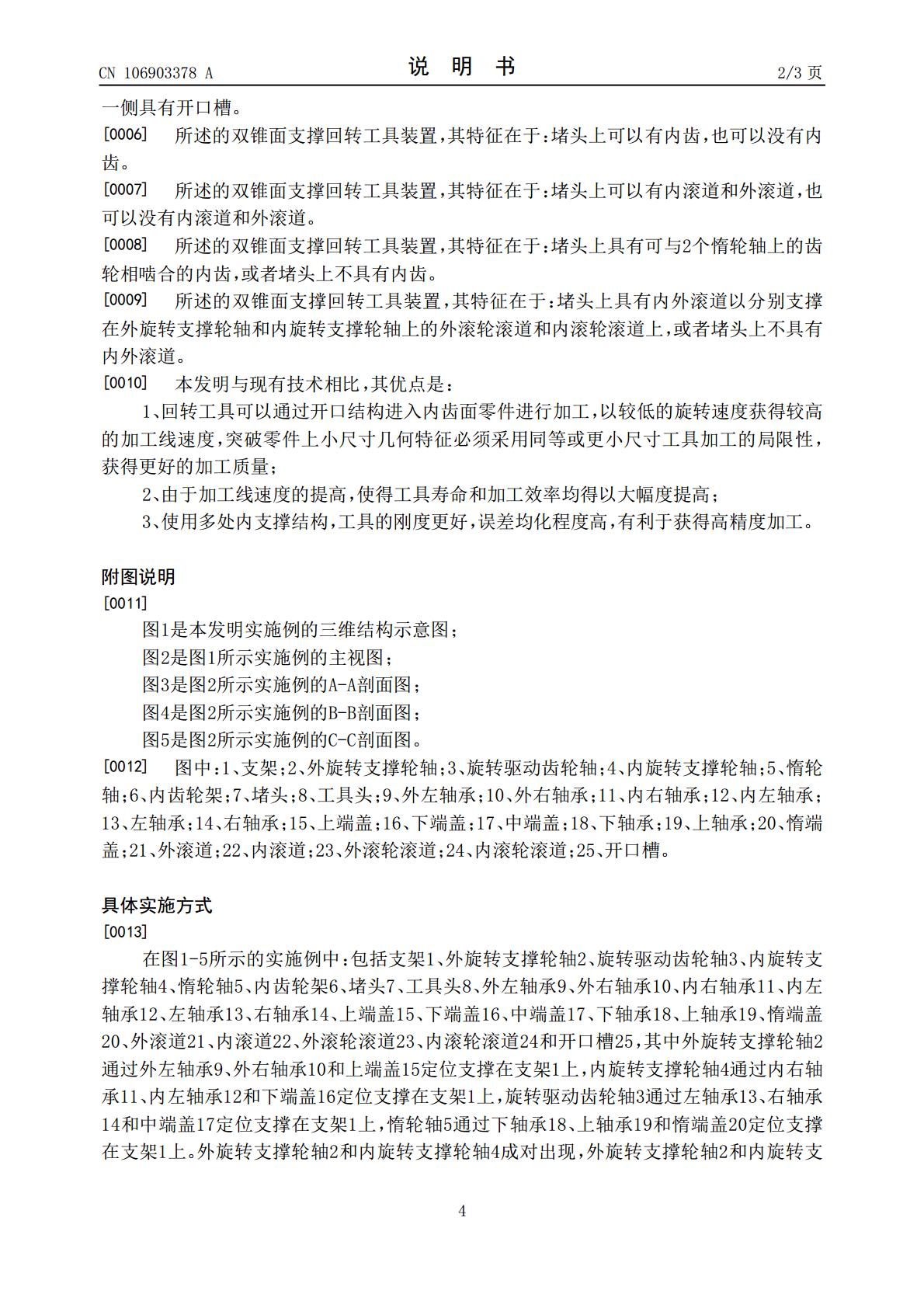

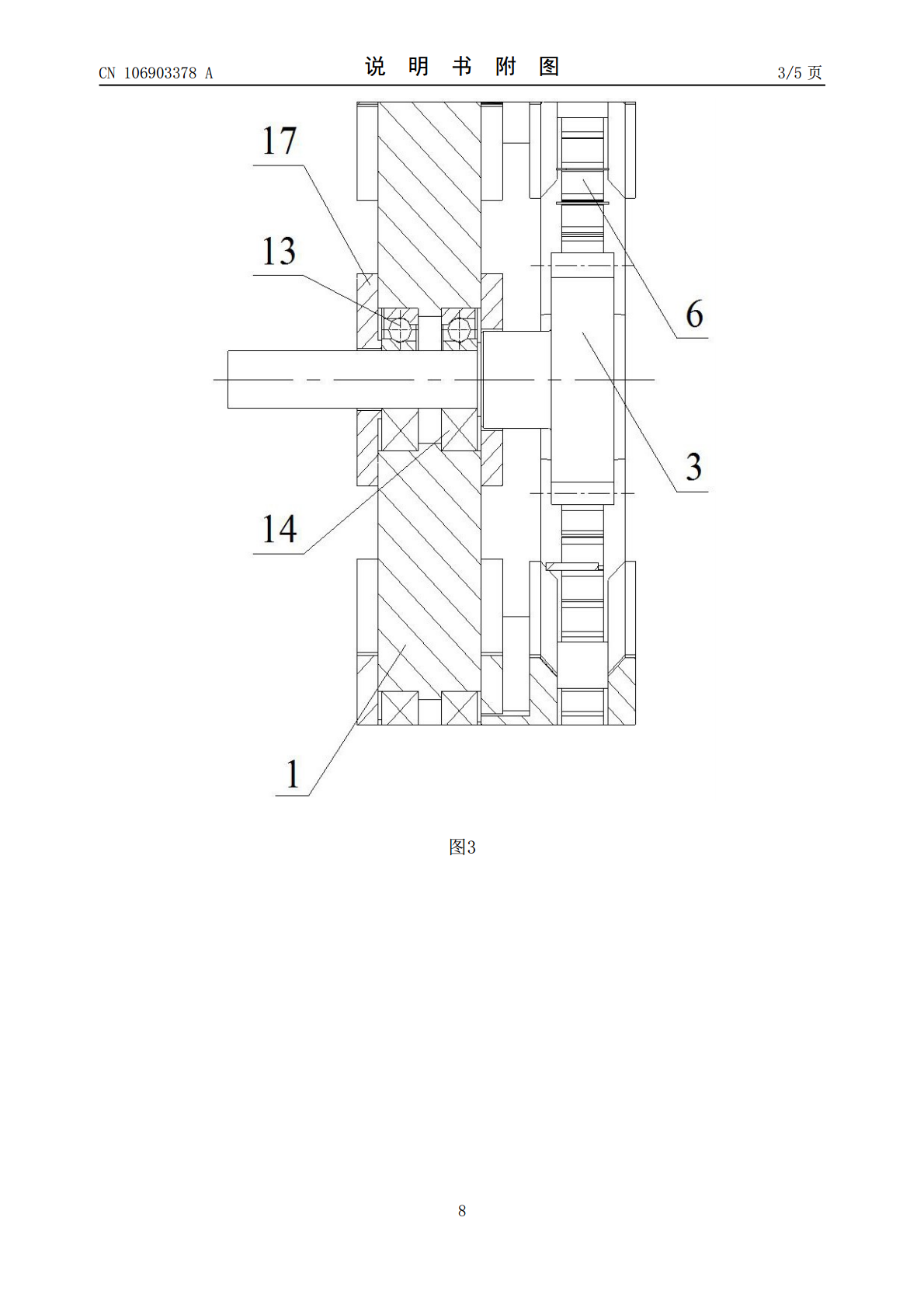

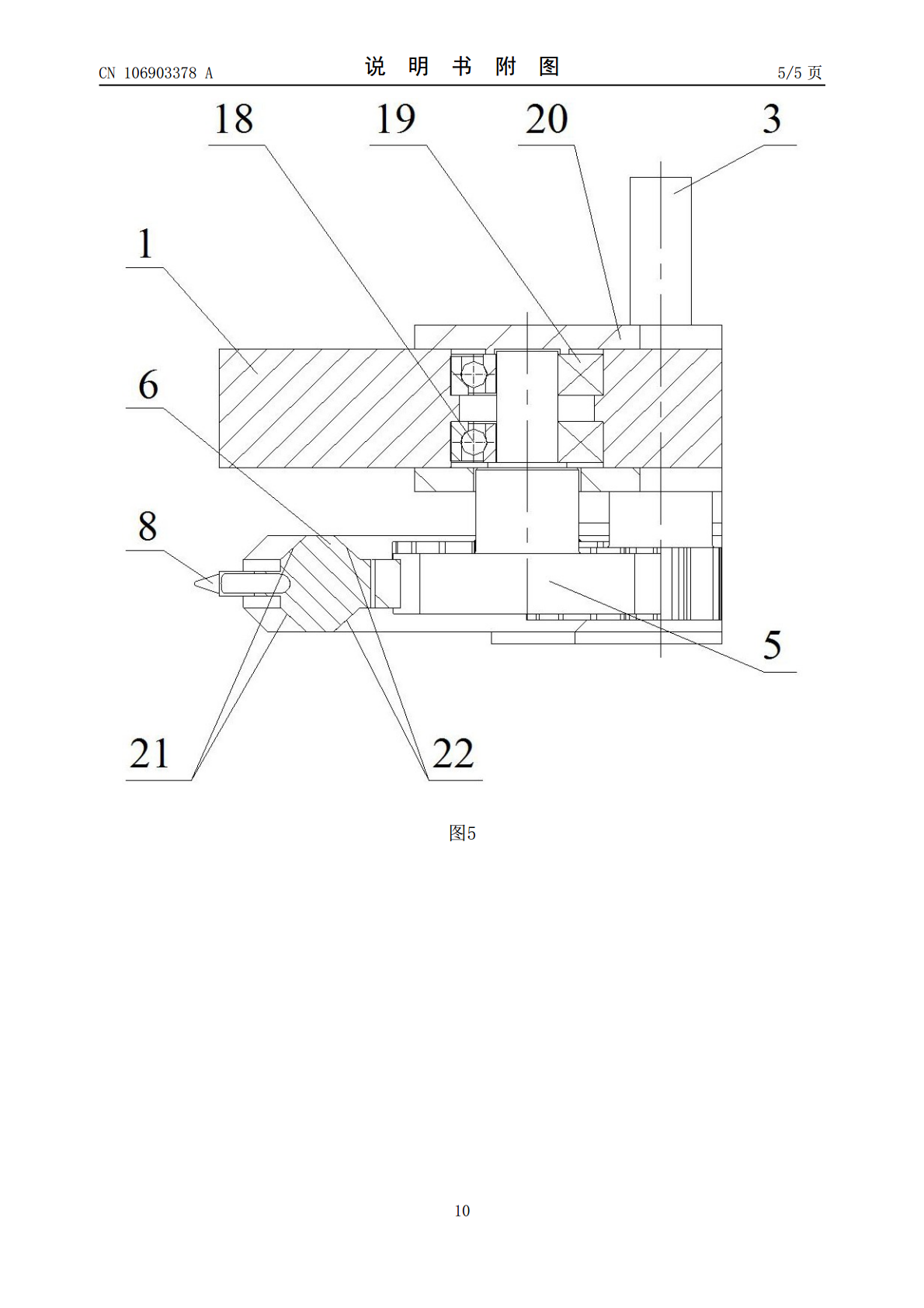

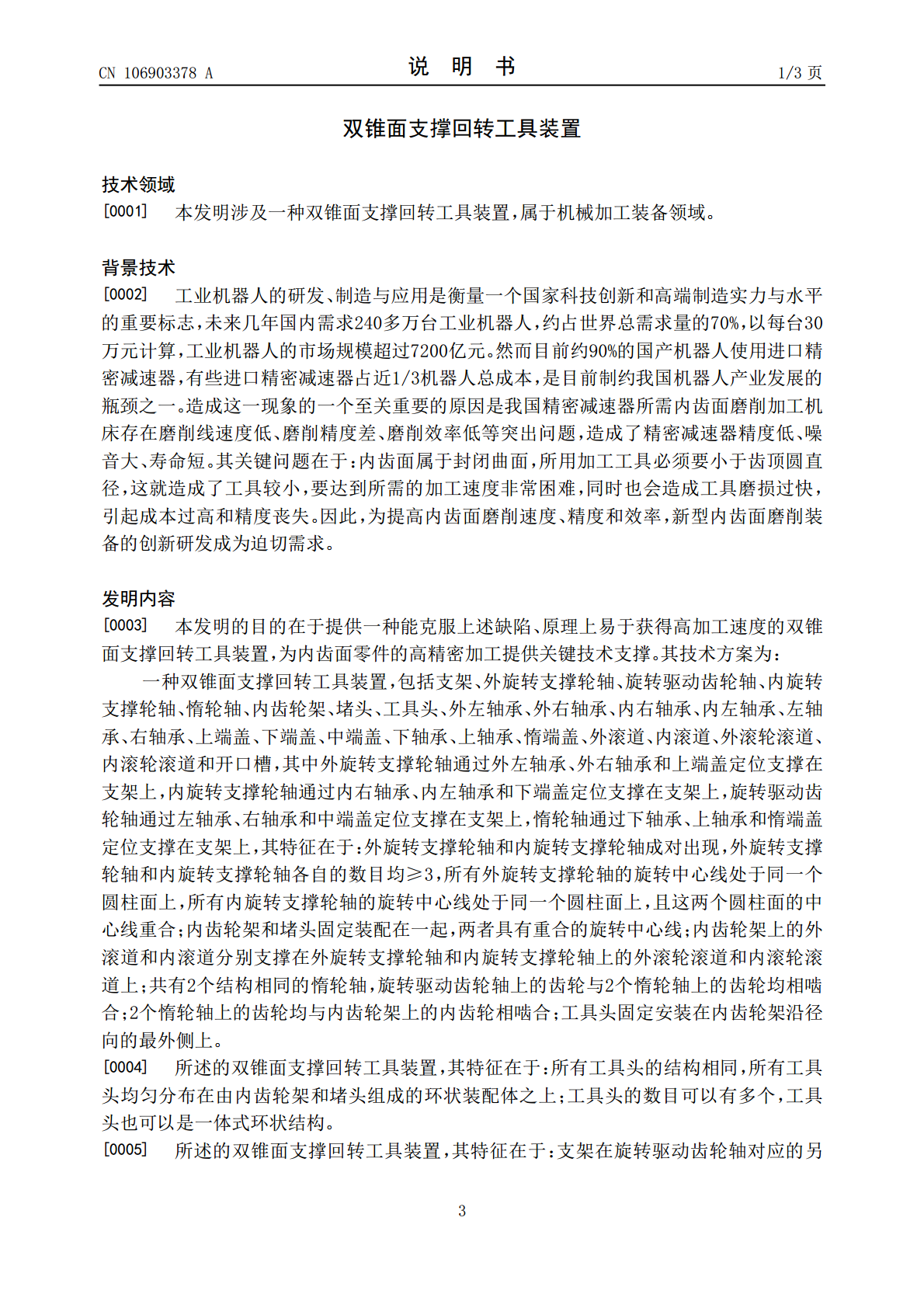

本发明涉及一种双锥面支撑回转工具装置，包括支架、外旋转支撑轮轴、旋转驱动齿轮轴、内旋转支撑轮轴、惰轮轴、内齿轮架、堵头、工具头等，特征是：外旋转支撑轮轴和内旋转支撑轮轴成对出现，数目≥3；内齿轮架和堵头固定装配在一起，两者具有重合的旋转中心线；内齿轮架支撑在外旋转支撑轮轴和内旋转支撑轮轴上的滚道上；旋转驱动齿轮轴上的齿轮与2个惰轮轴上的齿轮均相啮合；2个惰轮轴上的齿轮均与内齿轮架上的内齿轮相啮合；工具头固定安装在内齿轮架上。采用本发明，使得回转工具以较低的旋转速度获得较高的加工线速度，突破零件上小尺寸几何
