一种用于汽轮发电机组甩负荷后快速稳定转速的方法.pdf

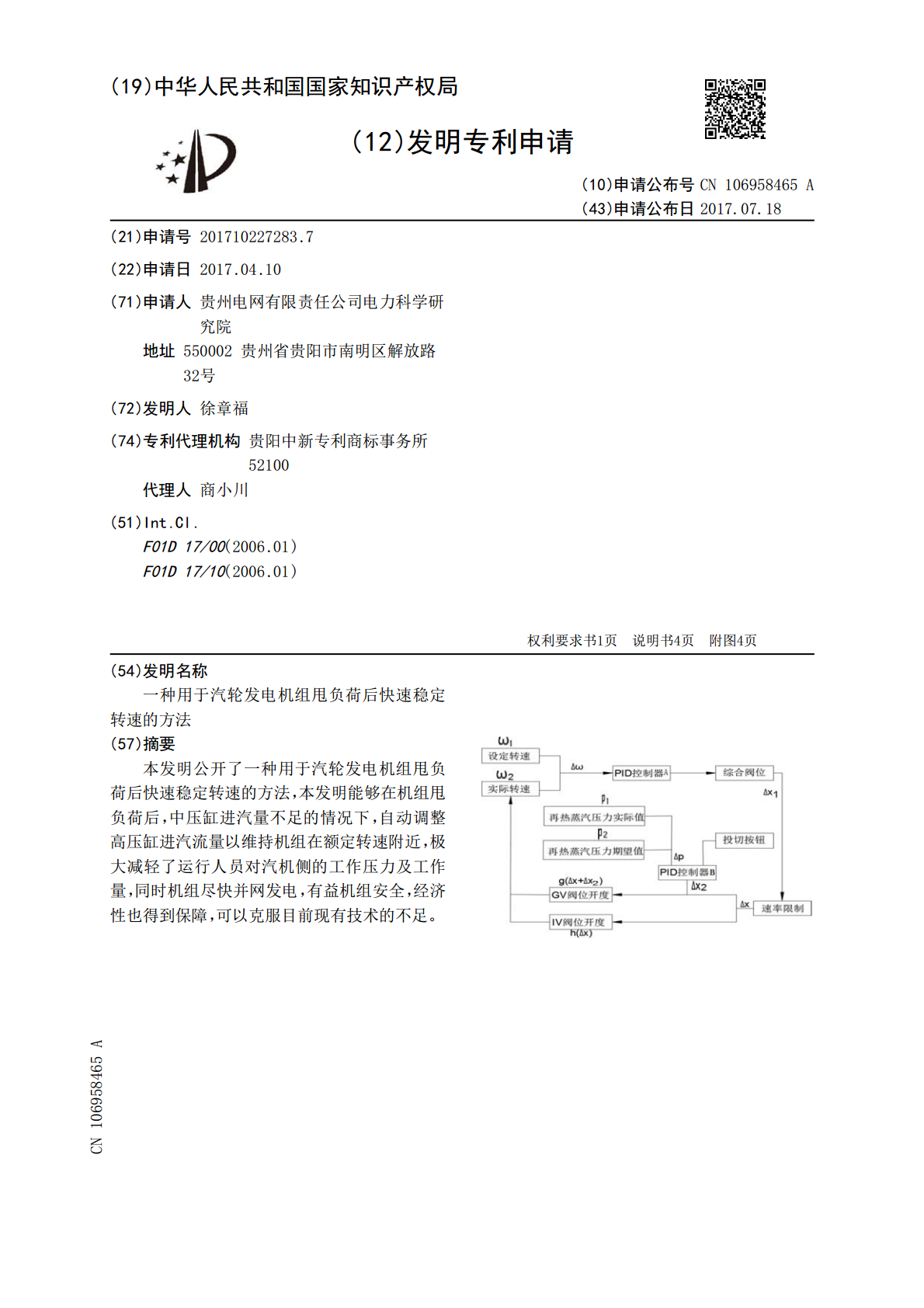

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106958465A(43)申请公布日2017.07.18(21)申请号201710227283.7(22)申请日2017.04.10(71)申请人贵州电网有限责任公司电力科学研究院地址550002贵州省贵阳市南明区解放路32号(72)发明人徐章福(74)专利代理机构贵阳中新专利商标事务所52100代理人商小川(51)Int.Cl.F01D17/00(2006.01)F01D17/10(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种用于汽轮发电机组甩负荷后快速稳定转速的方法(57)摘要本发明公开了一种用于汽轮发电机组甩负荷后快速稳定转速的方法，本发明能够在机组甩负荷后，中压缸进汽量不足的情况下，自动调整高压缸进汽流量以维持机组在额定转速附近，极大减轻了运行人员对汽机侧的工作压力及工作量，同时机组尽快并网发电，有益机组安全，经济性也得到保障，可以克服目前现有技术的不足。CN106958465ACN106958465A权利要求书1/1页1.一种用于汽轮发电机组甩负荷后快速稳定转速的方法，其特征在于：包括以下步骤：第一步、当汽轮发电机组发生甩负荷后，机组控制逻辑立即投入，并自动给定一个再热蒸汽的压力设定值；第二步、机组控制系统自动将设定的再热蒸汽的压力值与DEH压力监测系统实时测取的再热蒸汽压力实际值相比较；第三步、根据步骤(二)比较计算后输出蒸汽压力比较值Δp，当Δp为负值时，PID控制器B的输出值Δx2为0；当Δp为正值时，此时PID控制器B输出值Δx2为正值；第四步、将Δx2与PID控制器A的输出值Δx相叠加，再作用在高压调节门阀位函数上，生成并输出值g(Δx+Δx2)阀位指令；第五步、根据生成并输出值g(Δx+Δx2)阀位指令，控制高压调节门开度，直至机组转速稳定在额定转速附近；第六步、当机组重新并网或再热蒸汽压力经调整后上升至Δp输出值为负时，将逻辑投切按钮选择切除，结束转速稳定控制。2.根据权利要求1所述的一种用于汽轮发电机组甩负荷后快速稳定转速的方法，其特征在于：所述的蒸汽压力比较值Δp的数学表达式为：Δp＝p1-p2式中：Δp为蒸汽压力比较值，p1为给定再热汽压力，p2为实际再热汽压力。3.根据权利要求1所述的一种用于汽轮发电机组甩负荷后快速稳定转速的方法，其特征在于：所述的机组控制逻辑为可在机组正常运行中投入，防止机组甩负荷后操作不及引起转速波动大，导致机组长时间空转不能并网，造成机组损伤。2CN106958465A说明书1/4页一种用于汽轮发电机组甩负荷后快速稳定转速的方法技术领域[0001]本发明属于火力发电技术领域，涉及一种能够在汽轮发电机组甩负荷后快速稳定机组转速的方法。背景技术[0002]汽轮发电机组发生甩负荷后，转速会飞升至一个峰值，DEH(DigitalElectricHydraulicControlSystem)控制系统在甩负荷的瞬间将机组目标转速置为机组额定转速(国内机组为3000r/min，对应50Hz频率)，当机组转速从峰值逐渐下降并低于额定转速后，此时高压主汽门(TV)及再热中压主汽门(RSV)处于全开状态，转速是通过开关高压调节门(GV)及中压调节门(IV)进行调节的。机组甩负荷后热力系统具体工作过程如图1所示：锅炉生产出来的过热蒸汽通过机组左右侧过热蒸汽管道，经高压主汽门(TV)、高压调节门(GV)进入高压缸进行做功，做功完成后的蒸汽经高排通风阀排放至凝汽器或经高排逆止门排至再热器系统，经锅炉再热器加热后形成的再热蒸汽，通过机组左右侧再热蒸汽管道，经再热中压汽门(RSV)、中压调节门(IV)进入高压缸进行做功；在中压缸做功完成后的蒸汽经联通管进入低压缸继续做功，在在低压缸做功完成后的蒸汽最终会进入凝汽器。[0003]甩负荷发生原因:(1)新建或进行过调节系统、通流部分增容改造的汽轮发电机组，按相关标准需要考核汽轮机调节系统的动态特性，检验各配套辅机及相关系统设计对极端工况的适应性，需进行甩负荷试验。[0004](2)电网的日趋庞大、火电厂运行的多专业、多设备连续动态复杂生产过程以及雷电、电网覆冰等自然灾害决定了汽轮发电机组发生甩负荷的概率极大。[0005]目前甩负荷存在的问题：(1)甩负荷是汽轮发电机组最恶劣的一种运行工况，对设备安全及寿命有一定影响。目前绝大多数新建和已投运汽轮发电机组的高、中压缸负荷比例采用固定分配方式(无法在线更改或下装)，在转速控制过程中普遍存在中压缸负荷比例过高的问题。由汽轮机热力系统流程可知，中压缸进汽受制于高、低压旁路阀门的开度以及高压缸进、排汽量(高、低压旁路阀主要用于机组启动阶段对主、再热蒸汽压力、温度的控制。在带高负荷时机组温度压力高，此时较难控制高、低
