一种能量梯级利用的分级加热系统及方法.pdf

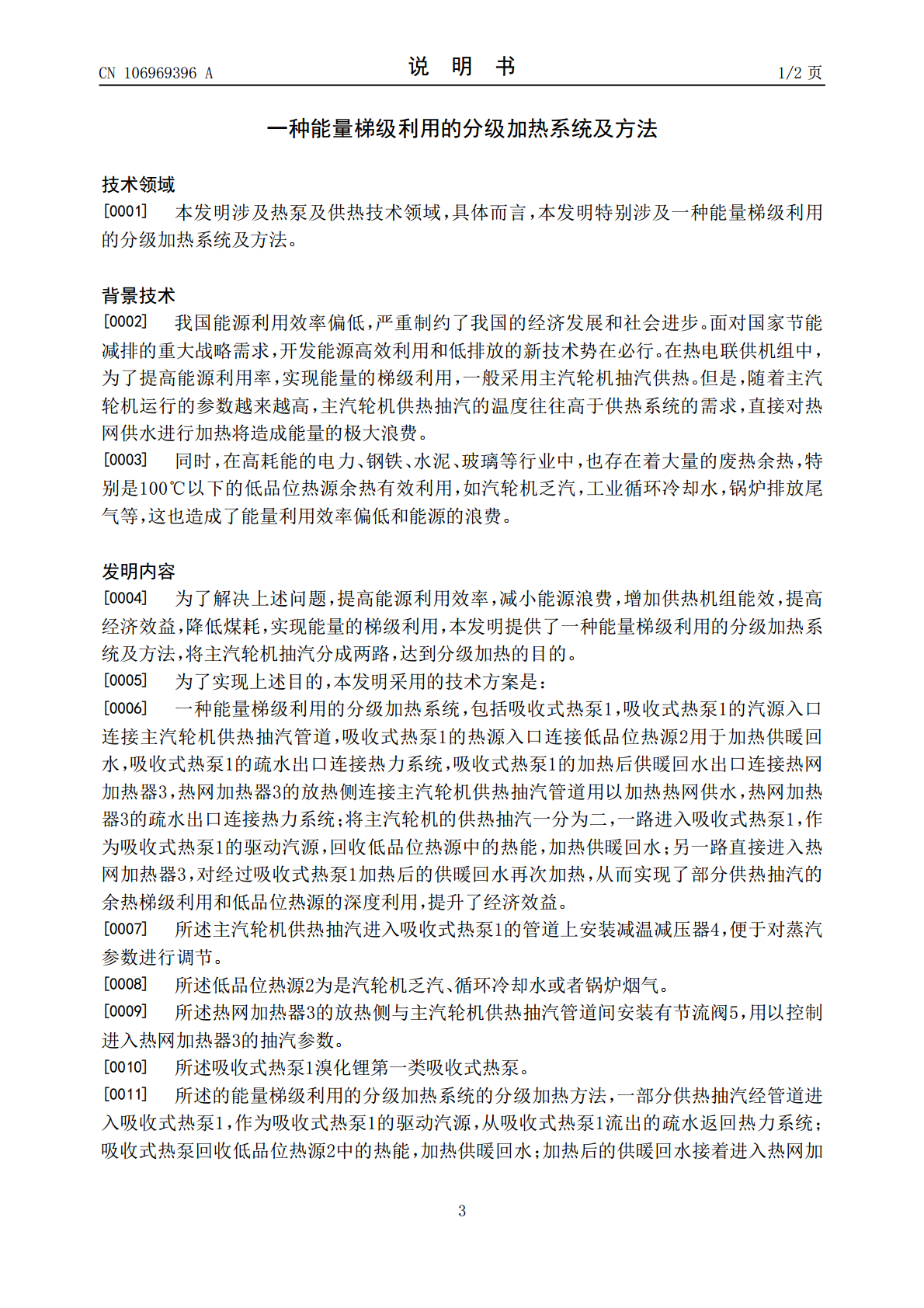

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106969396A(43)申请公布日2017.07.21(21)申请号201710272741.9(22)申请日2017.04.24(71)申请人中国华能集团清洁能源技术研究院有限公司地址102209北京市昌平区七家镇未来科技城华能创新基地实验楼A楼申请人华能集团技术创新中心(72)发明人李启明钟迪周贤彭烁黄中王保民王剑钊(74)专利代理机构西安智大知识产权代理事务所61215代理人段俊涛(51)Int.Cl.F24D3/18(2006.01)F24D19/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种能量梯级利用的分级加热系统及方法(57)摘要一种能量梯级利用的分级加热系统及方法，主要包括吸收式热泵以及热网加热器，吸收式热泵与主汽轮机供热抽汽管道相连，利用部分供热抽汽作为吸收式热泵的驱动蒸汽，回收低品位热源中的热能，加热供暖回水，驱动蒸汽经热泵后的疏水返回热力系统；经热泵加热后的供暖水接着进入热网加热器，进一步加热至所需温度后送出，用以供热；热网加热器的放热侧与主汽轮机的供热抽汽管道相连，加热器的疏水从热网加热器的放热侧流出后返回热力系统；本发明将主汽轮机的供热抽汽一分为二，一路进入吸收式热泵，作为其驱动汽源，回收低品位热源中的热能，加热供暖回水；另一路直接进入热网加热器，对经过吸收式热泵加热后的供暖回水再次加热，从而实现了部分供热抽汽的余热梯级利用和低品位热源的深度利用。CN106969396ACN106969396A权利要求书1/1页1.一种能量梯级利用的分级加热系统，其特征在于：包括吸收式热泵(1)，吸收式热泵(1)的汽源入口连接主汽轮机供热抽汽管道，吸收式热泵(1)的热源入口连接低品位热源(2)用于加热供暖回水，吸收式热泵(1)的疏水出口连接热力系统，吸收式热泵(1)的加热后供暖回水出口连接热网加热器(3)，热网加热器(3)的放热侧连接主汽轮机供热抽汽管道用以加热热网供水，热网加热器(3)的疏水出口连接热力系统；将主汽轮机的供热抽汽一分为二，一路进入吸收式热泵(1)，作为吸收式热泵(1)的驱动汽源，回收低品位热源中的热能，加热供暖回水；另一路直接进入热网加热器(3)，对经过吸收式热泵(1)加热后的供暖回水再次加热，从而实现了部分供热抽汽的余热梯级利用和低品位热源的深度利用，提升了经济效益。2.根据权利要求1所述的能量梯级利用的分级加热系统，其特征在于：所述主汽轮机供热抽汽进入吸收式热泵(1)的管道上安装减温减压器(4))，便于对蒸汽参数进行调节。3.根据权利要求1所述的能量梯级利用的分级加热系统，其特征在于：所述低品位热源(2)为是汽轮机乏汽、循环冷却水或者锅炉烟气。4.根据权利要求1所述的能量梯级利用的分级加热系统，其特征在于：所述热网加热器(3)的放热侧与主汽轮机供热抽汽管道间安装有节流阀(5)，用以控制进入热网加热器(3)的抽汽参数。5.根据权利要求1所述的能量梯级利用的分级加热系统，其特征在于：所述吸收式热泵(1)溴化锂第一类吸收式热泵。6.权利要求1至5任一项所述的能量梯级利用的分级加热系统的分级加热方法，其特征在于：一部分供热抽汽经管道进入吸收式热泵(1)，作为吸收式热泵(1)的驱动汽源，从吸收式热泵(1)流出的疏水返回热力系统；吸收式热泵回收低品位热源(2)中的热能，加热供暖回水；加热后的供暖回水接着进入热网加热器(3)，热网加热器(3)的放热侧与主汽轮机的供热抽汽管道相连，用以加热热网供水，加热器的疏水返回热力系统。2CN106969396A说明书1/2页一种能量梯级利用的分级加热系统及方法技术领域[0001]本发明涉及热泵及供热技术领域，具体而言，本发明特别涉及一种能量梯级利用的分级加热系统及方法。背景技术[0002]我国能源利用效率偏低，严重制约了我国的经济发展和社会进步。面对国家节能减排的重大战略需求，开发能源高效利用和低排放的新技术势在必行。在热电联供机组中，为了提高能源利用率，实现能量的梯级利用，一般采用主汽轮机抽汽供热。但是，随着主汽轮机运行的参数越来越高，主汽轮机供热抽汽的温度往往高于供热系统的需求，直接对热网供水进行加热将造成能量的极大浪费。[0003]同时，在高耗能的电力、钢铁、水泥、玻璃等行业中，也存在着大量的废热余热，特别是100℃以下的低品位热源余热有效利用，如汽轮机乏汽，工业循环冷却水，锅炉排放尾气等，这也造成了能量利用效率偏低和能源的浪费。发明内容[0004]为了解决上述问题，提高能源利用效率，减小能源浪费，增加供热机组能效，提高经济效益，降低煤耗，实现能量的梯级利用，本发明提供了一种能量梯级利用的分级加热系统及方法，将主汽轮机抽汽分成两路，达到分级加热的目的。[00
