多项流体混合输送泵.pdf

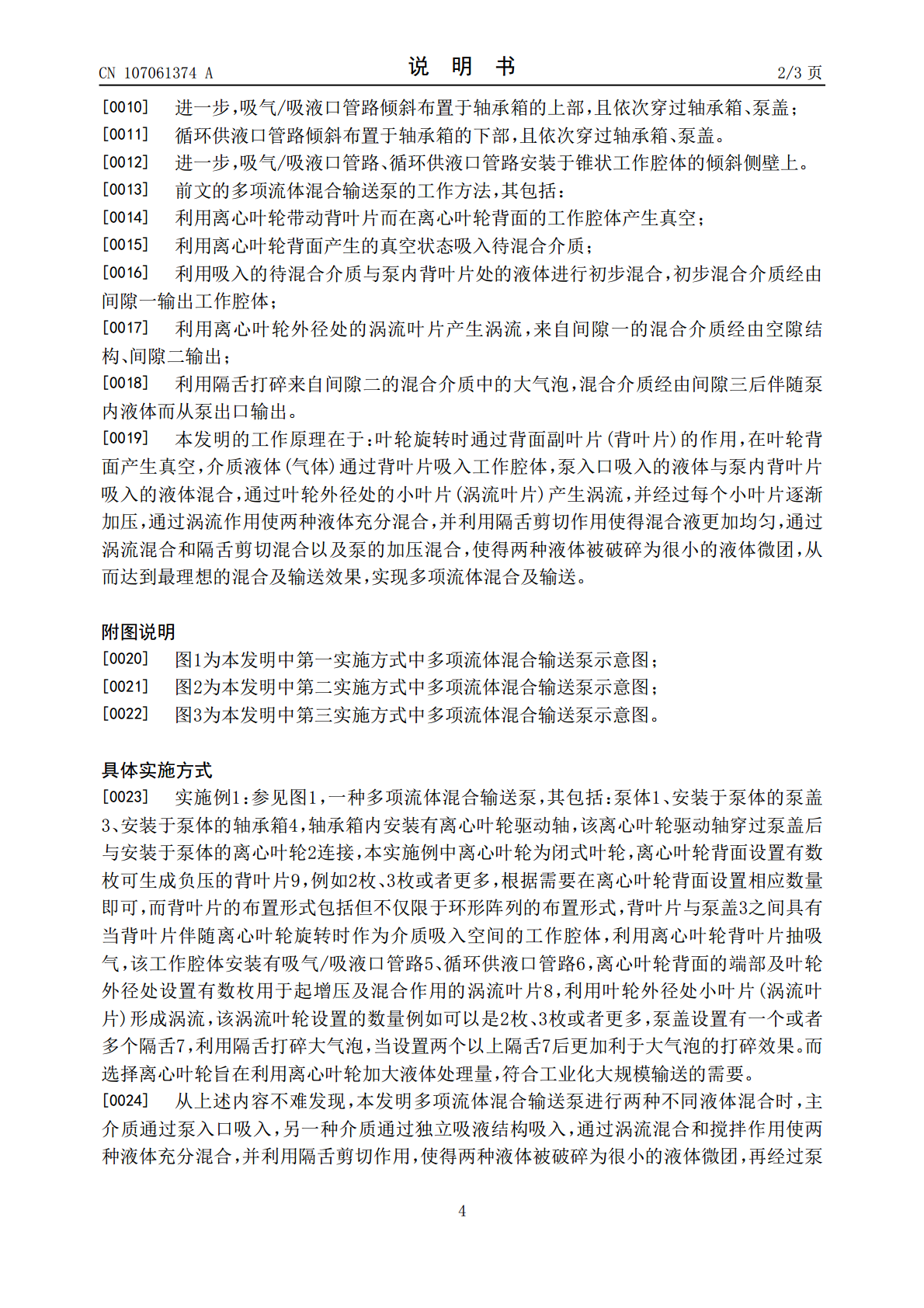

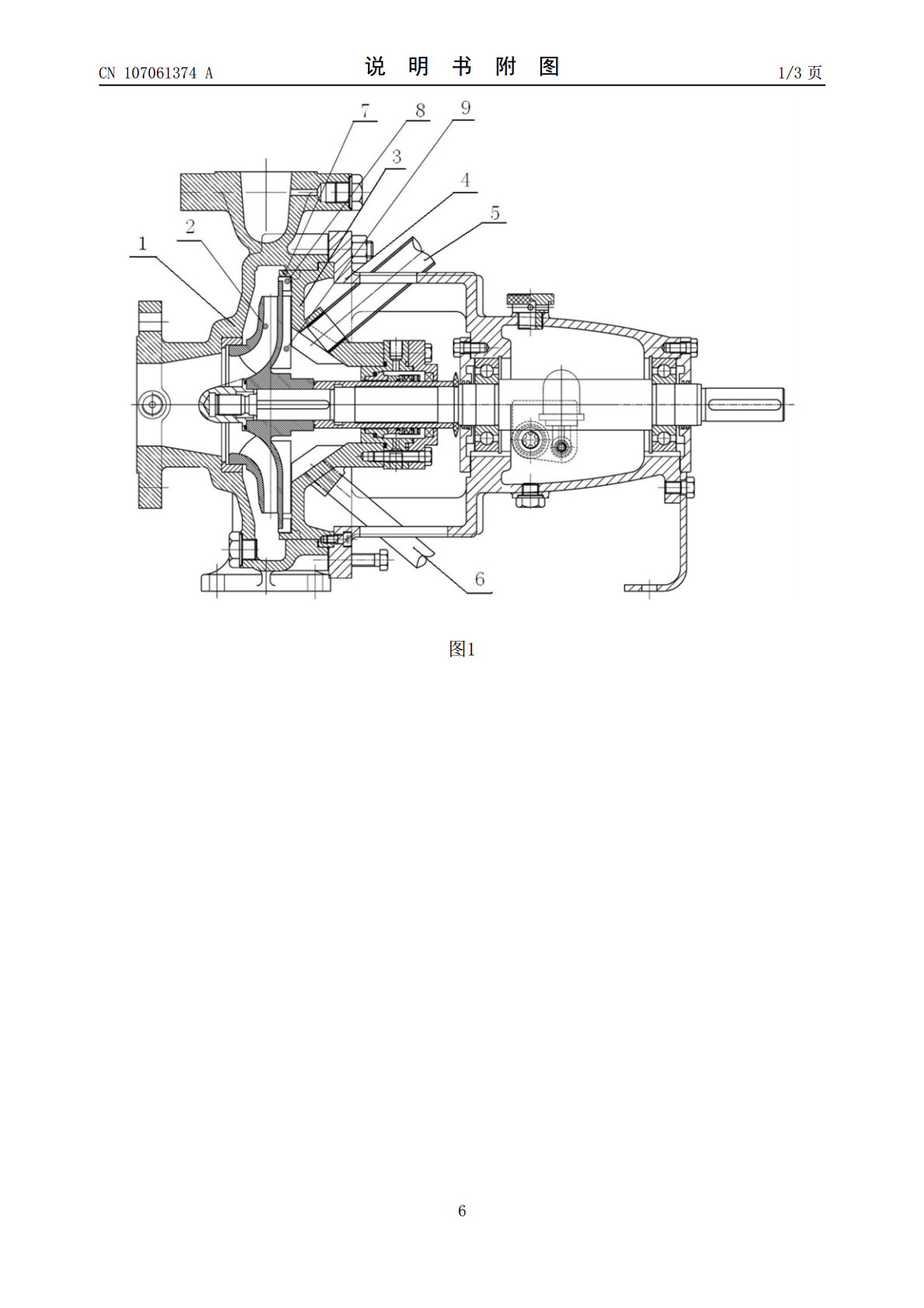

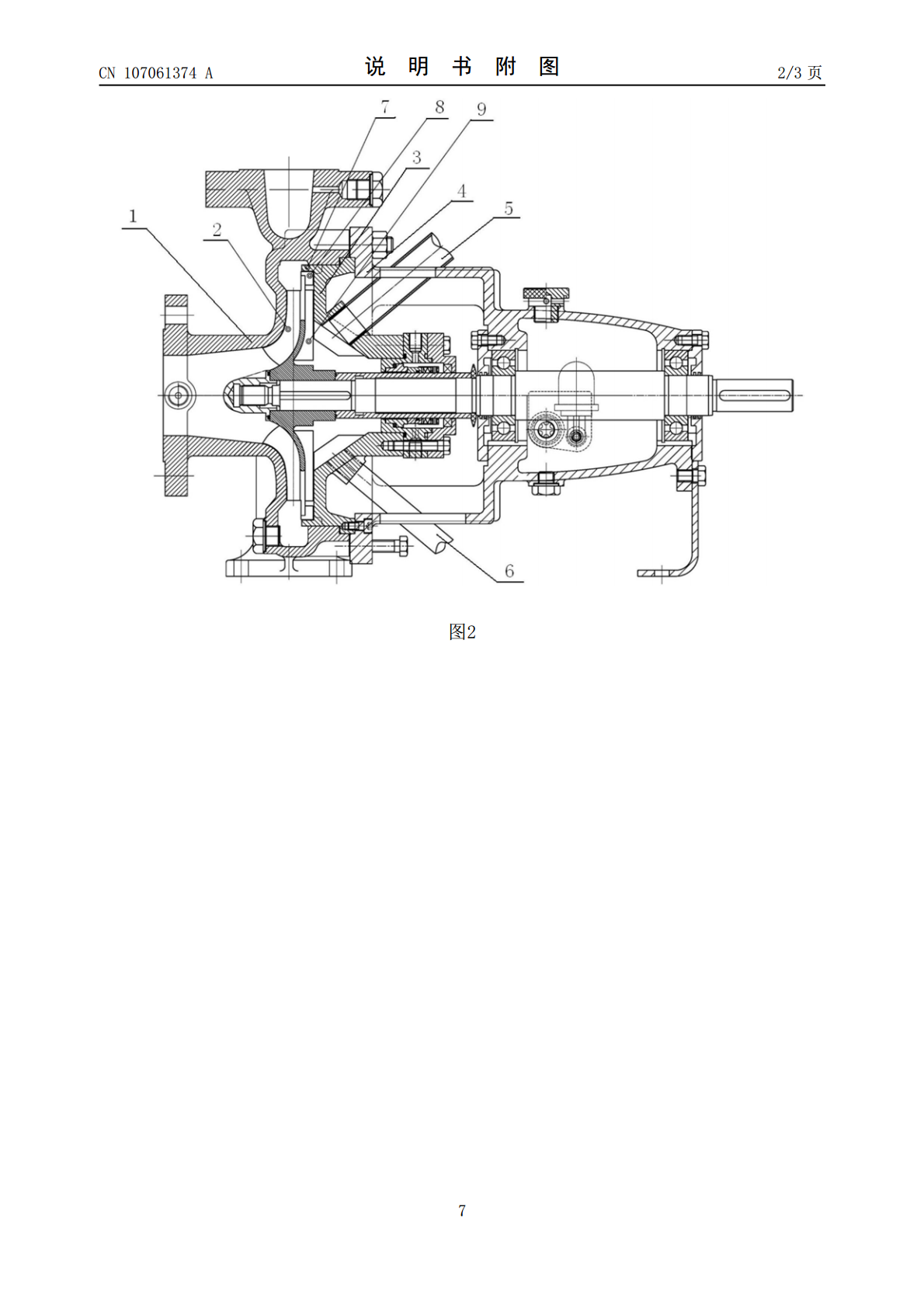

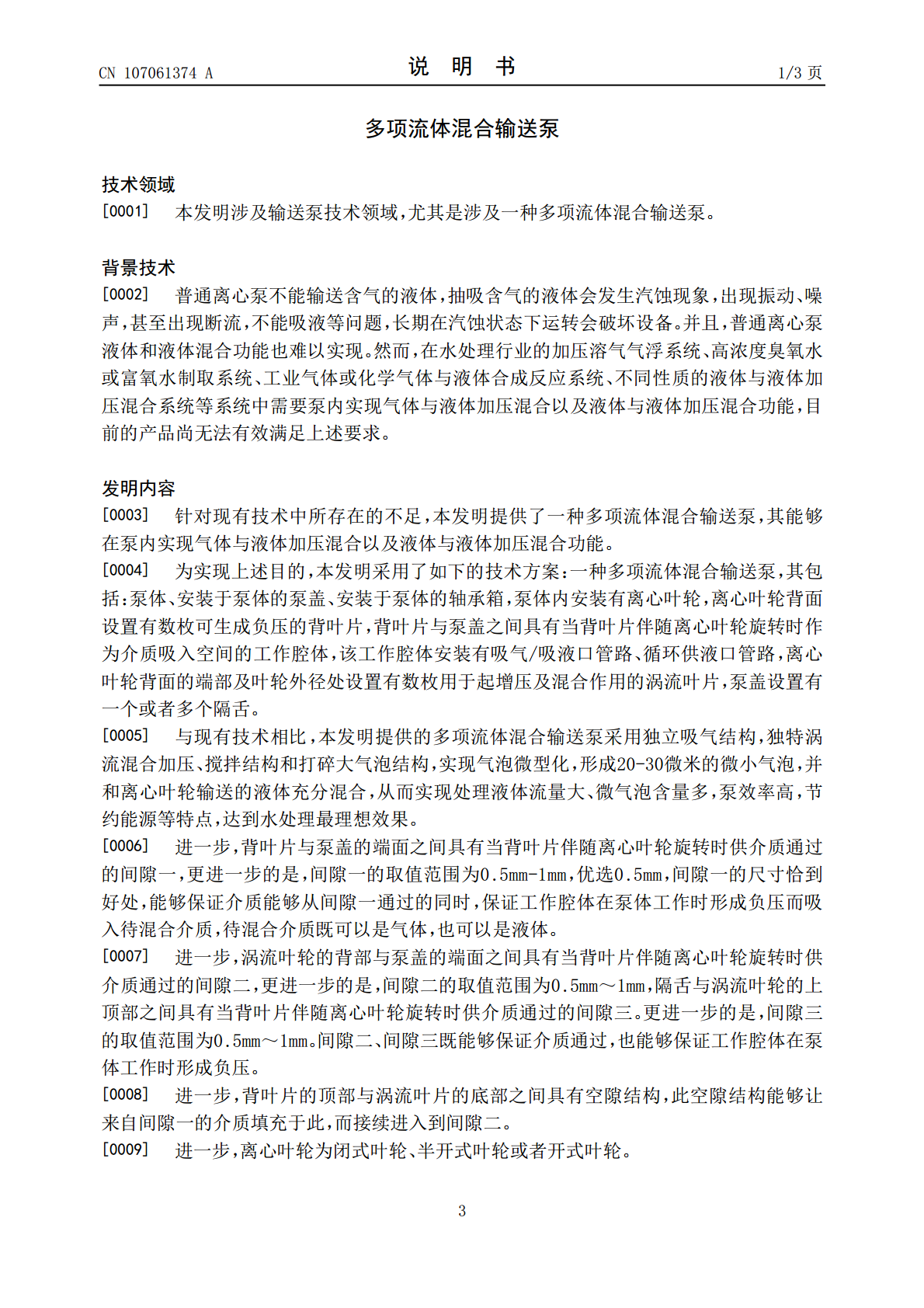

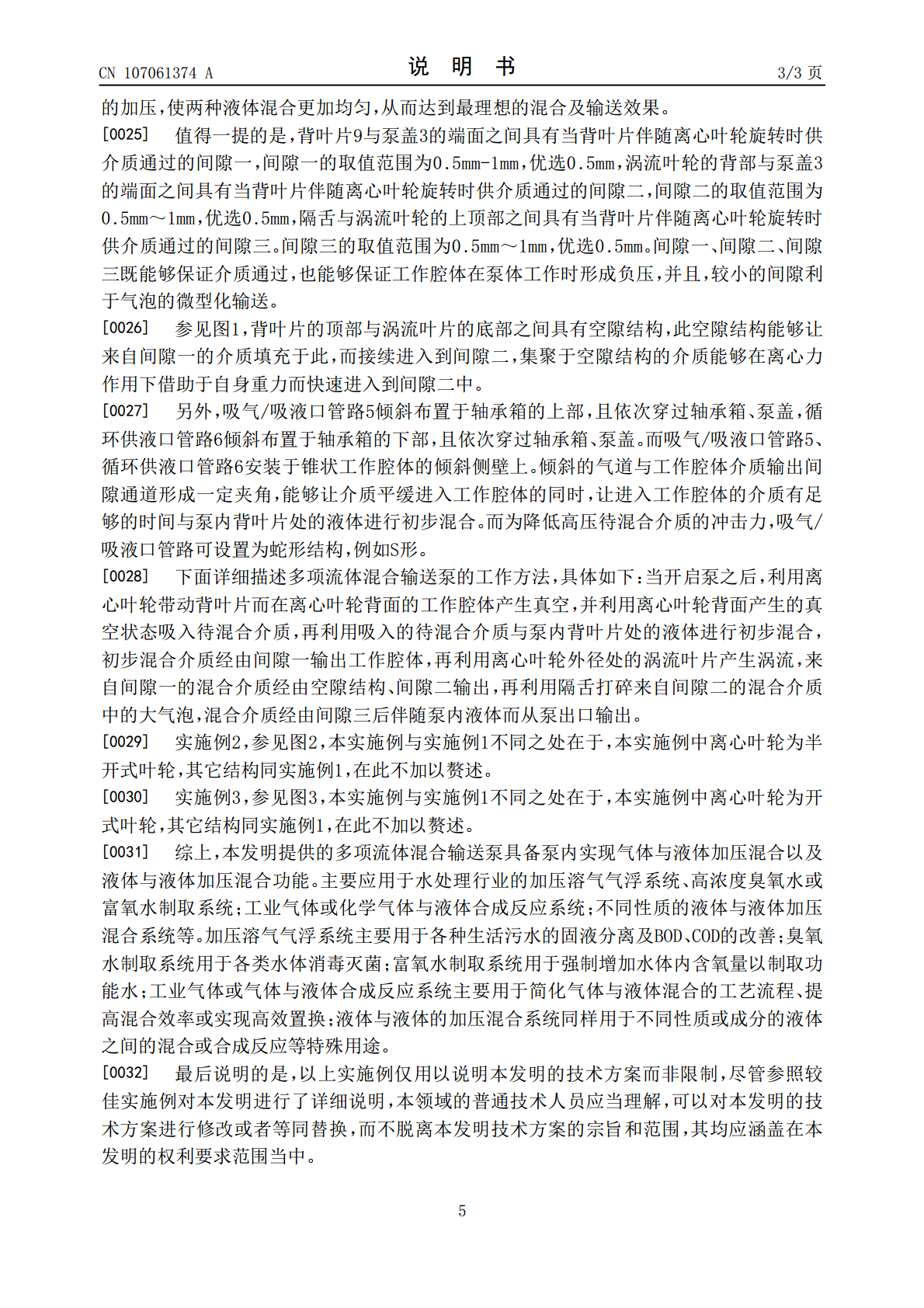

本发明公开了一种多项流体混合输送泵，其包括：泵体、泵盖、轴承箱，泵体内安装有离心叶轮，离心叶轮背面设置有数枚可生成负压的背叶片，背叶片与泵盖之间具有当背叶片伴随离心叶轮旋转时作为介质吸入空间的工作腔体，该工作腔体安装有吸气/吸液口管路、循环供液口管路，离心叶轮背面的端部及叶轮外径处设置有数枚用于起增压及混合作用的涡流叶片，泵盖设置有一个或者多个隔舌。本发明提供的多项流体混合输送泵采用独立吸气结构，独特涡流混合加压、搅拌结构和打碎大气泡结构，实现气泡微型化，形成20‑30微米的微小气泡，并和离心叶轮输送的液
