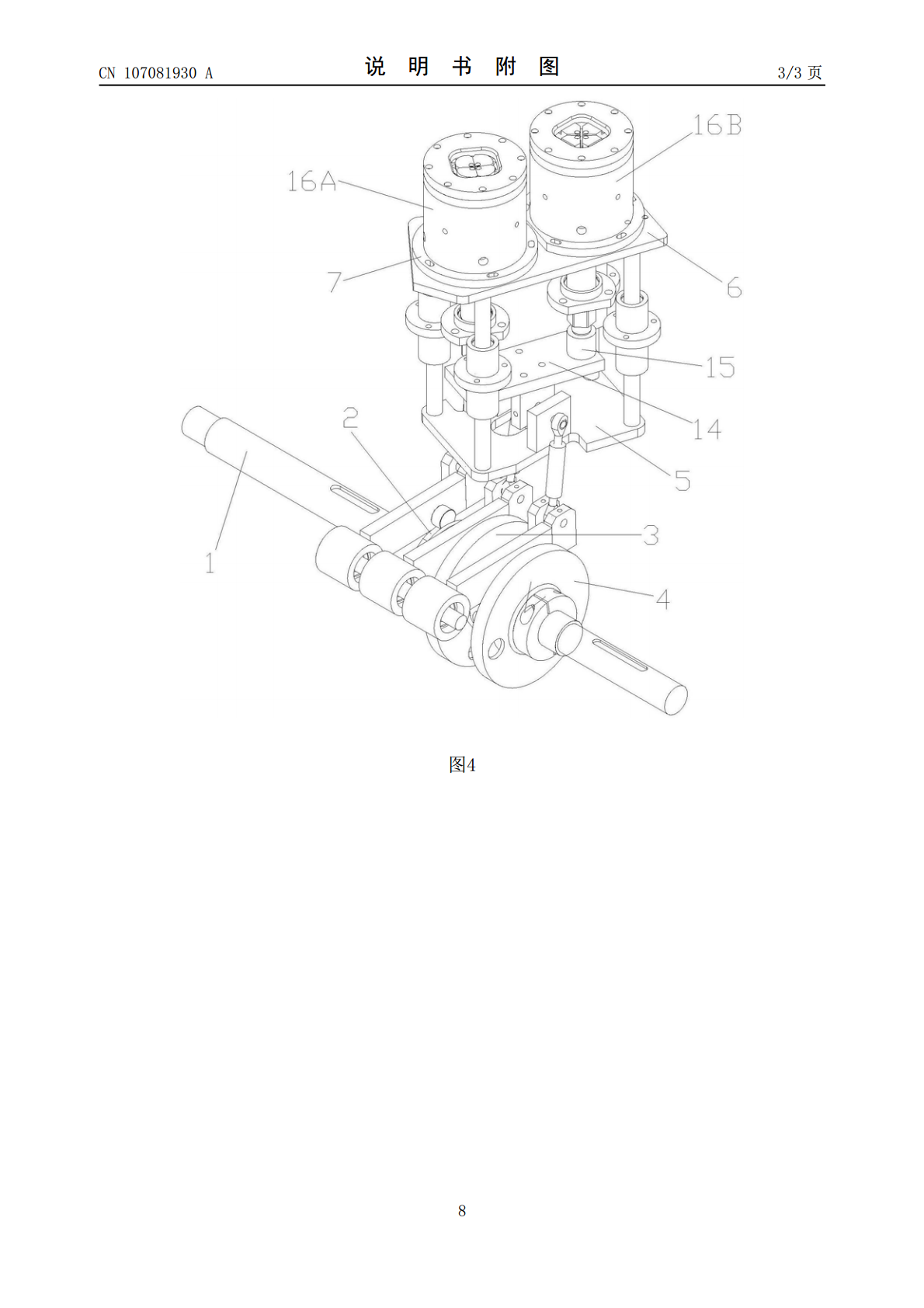

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107081930A(43)申请公布日2017.08.22(21)申请号201710484061.3(22)申请日2017.06.23(71)申请人嘉兴市新发现机械制造有限公司地址314200浙江省嘉兴市平湖市平湖经济开发区红星路258号(72)发明人王建平(74)专利代理机构杭州君度专利代理事务所(特殊普通合伙)33240代理人沈志良(51)Int.Cl.B31B50/60(2017.01)B31B105/00(2017.01)B31B110/35(2017.01)权利要求书1页说明书3页附图3页(54)发明名称顶杆式底压器(57)摘要本发明公开了一种顶杆式底压器，包括底压外模、底压内模、转动机构、转轴，转动机构与转轴相连接，转轴上依次设有第一凸轮、中间凸轮、第二凸轮，第一凸轮、第二凸轮分别与底压下板相连接，底压下板与底压上板相连接，底压上板上设有连杆底座，连杆底座上设有长连杆和底压外模座，底压外模座设于长连杆外侧，底压外模座上设有底压外模，长连杆上分别设有底压内模，底压外模和底压内模位置对应，长连杆和底压外模座之间设有弹簧，中心轴底板与中间凸轮相连接，中心轴底板上设有中心轴，中心轴顶端与长连杆相接触，其克服了现有游星式底压器只能用于圆筒形纸容器底部密封的不足，可用于滚底外模内腔为矩形的矩形纸容器底部封底。CN107081930ACN107081930A权利要求书1/1页1.一种顶杆式底压器，包括底压外模和底压内模，其特征在于：它还包括转动机构、转轴、底压上板、底压下板、中心轴底板，所述转动机构与转轴相连接，所述转轴上依次设有第一凸轮、中间凸轮、第二凸轮，所述第一凸轮、第二凸轮分别与底压下板相连接，所述底压下板与底压上板相连接，所述底压上板上设有连杆底座，所述连杆底座上设有长连杆和底压外模座，所述底压外模座设于长连杆外侧，所述底压外模座上设有导向块，所述导向块上设有底压外模，所述长连杆至少要有一根，所述每根长连杆上分别设有底压内模，所述底压外模和底压内模位置对应，所述每根长连杆和底压外模座之间分别设有弹簧，所述中心轴底板与中间凸轮相连接，所述中心轴底板上设有中心轴，所述中心轴顶端与长连杆相接触。2.根据权利要求1所述的顶杆式底压器，其特征在于：所述中心轴的顶端外侧为斜面结构。3.根据权利要求1所述的顶杆式底压器，其特征在于：所述底压外模内腔为矩形，所述长连杆的数量为4根，所述中心轴设于4根长连杆之间。4.根据权利要求3所述的顶杆式底压器，其特征在于：所述4根长连杆上的底压内模分别与矩形底压外模的四条边相对应。5.根据权利要求3所述的顶杆式底压器，其特征在于：所述4根长连杆上的底压内模分别与矩形底压外模的四个角相对应。6.根据权利要求1所述的顶杆式底压器，其特征在于：所述第一凸轮、第二凸轮结构相同，所述中间凸轮的行程大于第一凸轮、第二凸轮。2CN107081930A说明书1/3页顶杆式底压器技术领域[0001]本发明涉及一种底压器，具体地说是一种用于矩形纸容器底部密封的顶杆式底压器。技术背景[0002]纸容器有着使用便捷、安全卫生、相比塑料容器更加环保等优点，其正在被越来越多的领域所使用。底压器是用于将纸容器的杯体和底部进行压紧密封的装置。现有的底压器均适用于圆筒形纸容器，其采用滚底内模沿着滚底外模内腔做游星式运动，从而将纸容器杯体与底部进行压紧封底。这种结构的底压器并不适用于滚底外模内腔为矩形的矩形纸容器底部封底。发明内容[0003]本发明提供了一种顶杆式底压器。[0004]本发明的目的是解决现有底压器结构仅适用于圆筒形纸容器，并不适用于滚底外模内腔为矩形的矩形纸容器底部封底的问题。[0005]本发明解决其技术问题所采用的技术方案是：一种顶杆式底压器，包括底压外模和底压内模、转动机构、转轴、底压上板、底压下板、中心轴底板，所述转动机构与转轴相连接，所述转轴上依次设有第一凸轮、中间凸轮、第二凸轮，所述第一凸轮、第二凸轮分别与底压下板相连接，所述底压下板与底压上板相连接，所述底压上板上设有连杆底座，所述连杆底座上设有长连杆和底压外模座，所述底压外模座设于长连杆外侧，所述底压外模座上设有导向块，所述导向块上设有底压外模，所述长连杆至少要有一根，所述每根长连杆上分别设有底压内模，所述底压外模和底压内模位置对应，所述每根长连杆和底压外模座之间分别设有弹簧，所述中心轴底板与中间凸轮相连接，所述中心轴底板上设有中心轴，所述中心轴顶端与长连杆相接触。[0006]优选的，所述中心轴的顶端外侧为斜面结构。[0007]优选的，所述底压外模内腔为矩形，所述长连杆的数量为4根，所述中心轴设于4根长连杆之间。[0008]优选的，所述4根长连杆上的底压内模分别与矩形底压外模的四
