一种砂尘试验箱加料装置.pdf

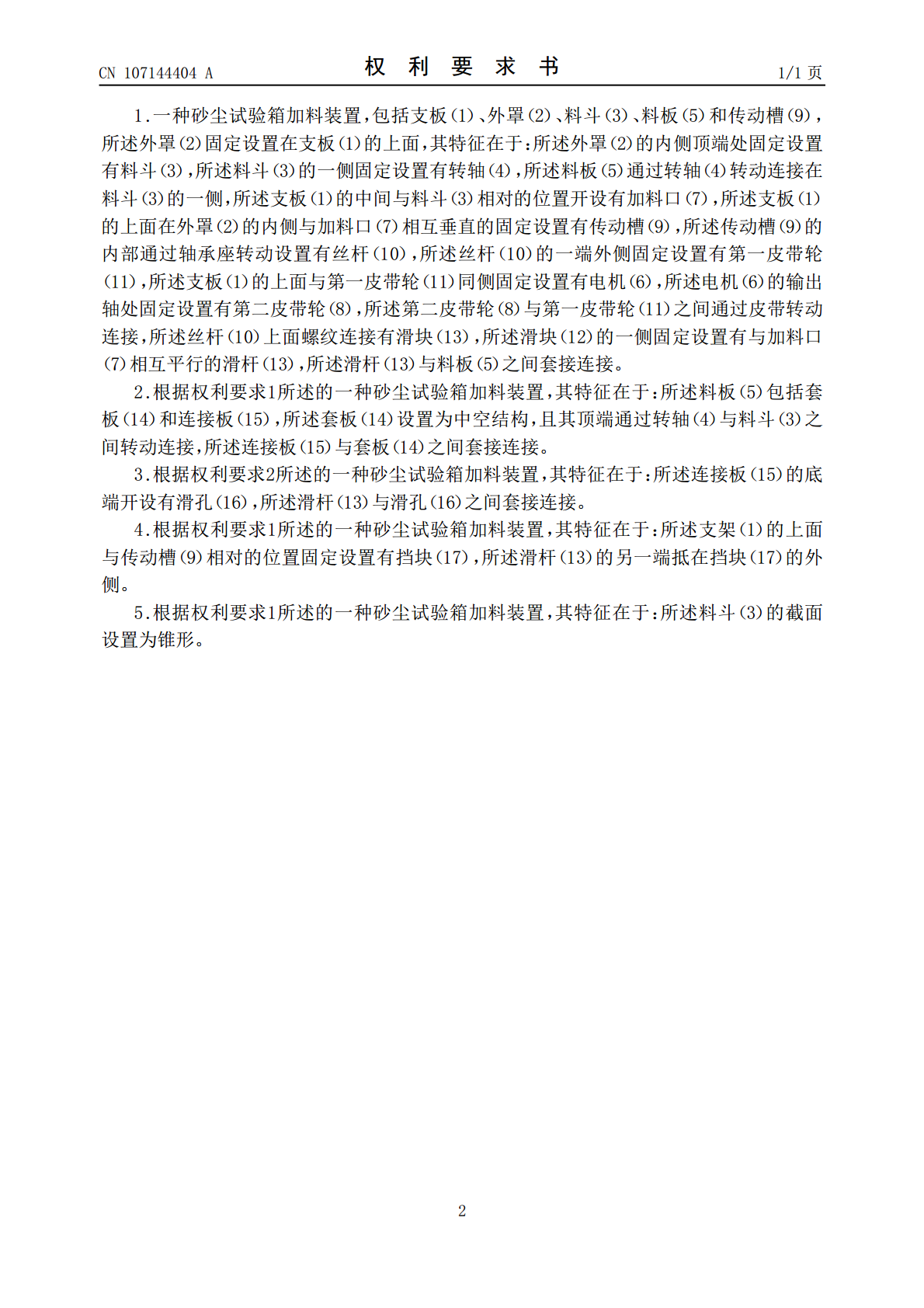

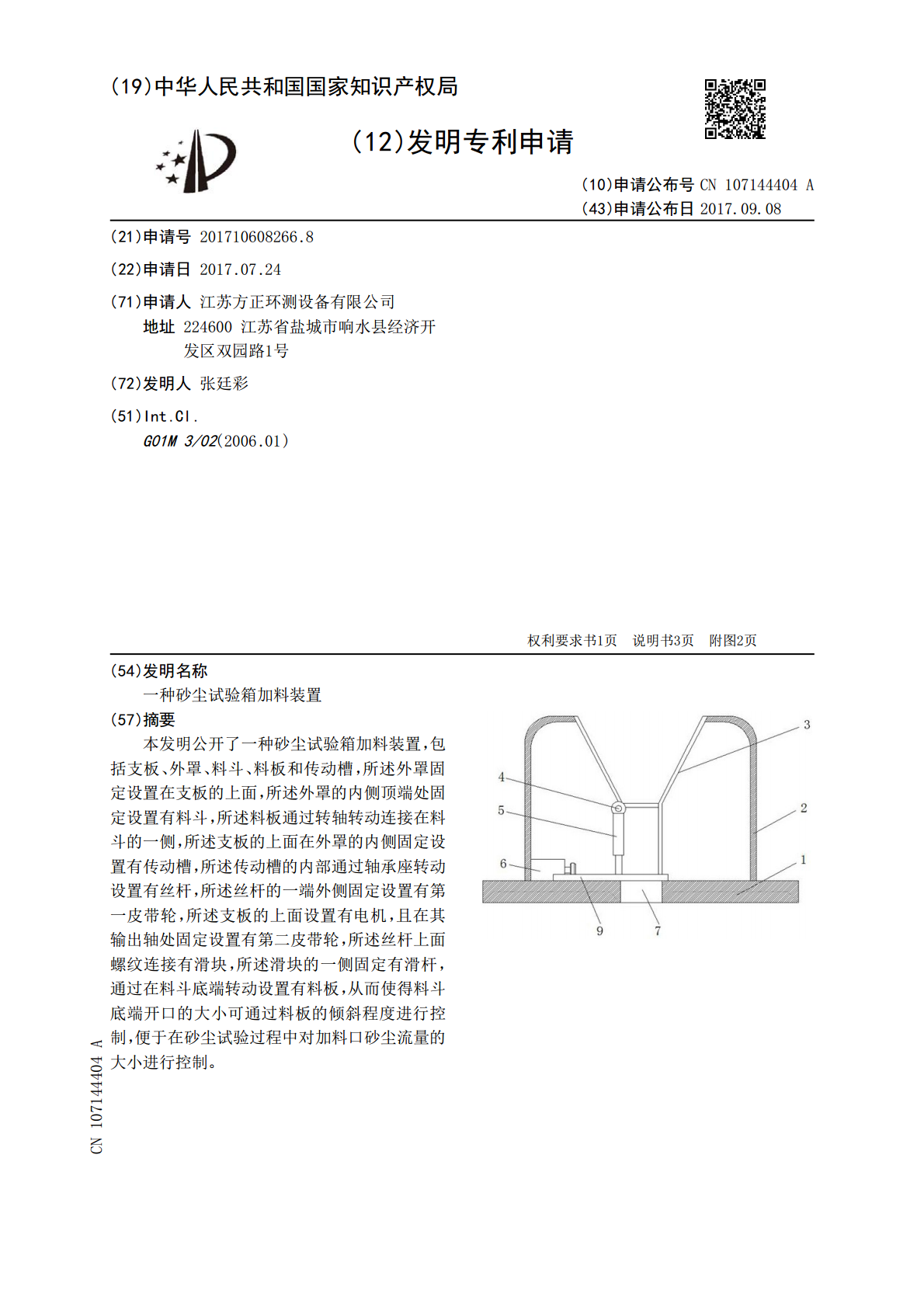

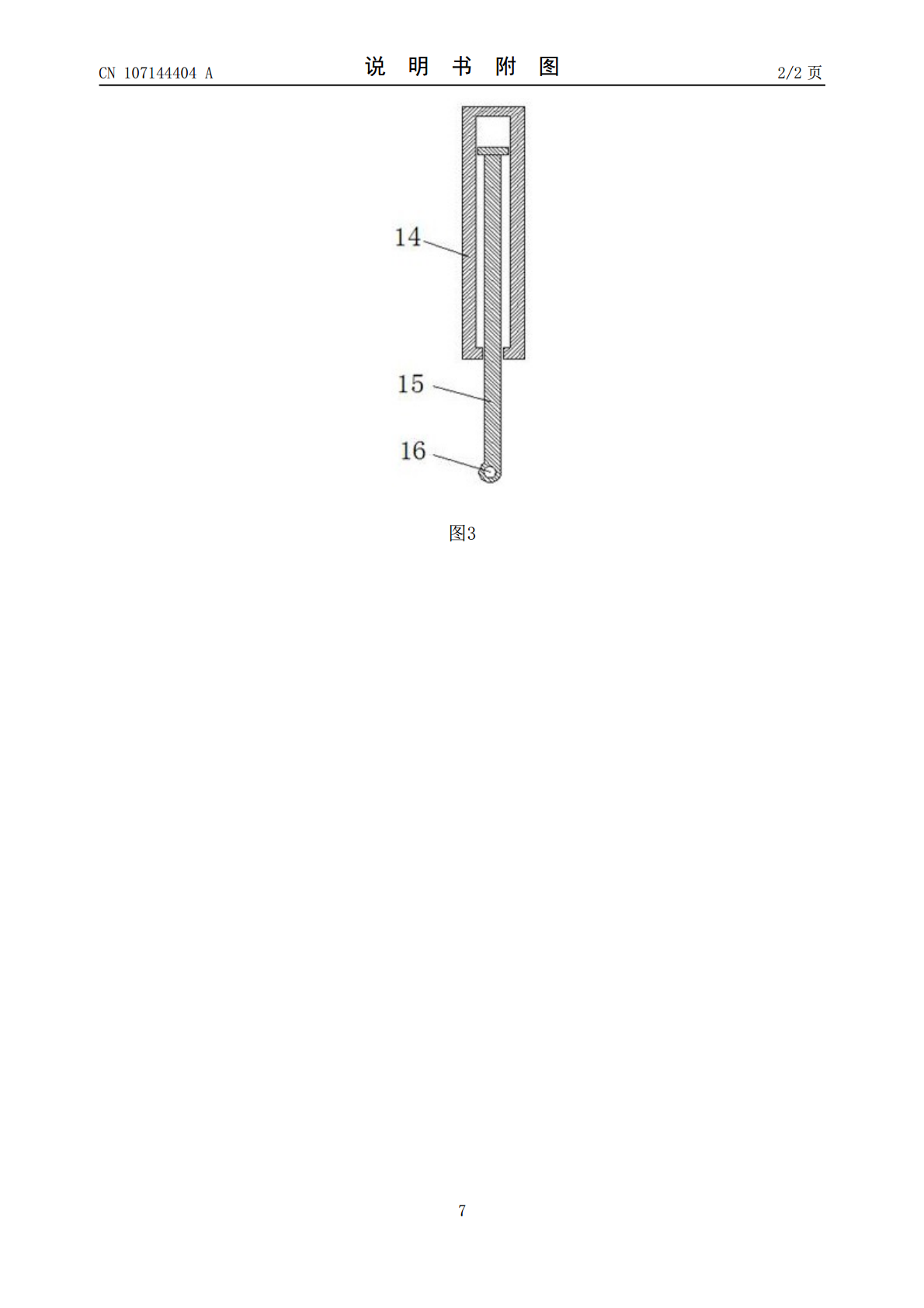

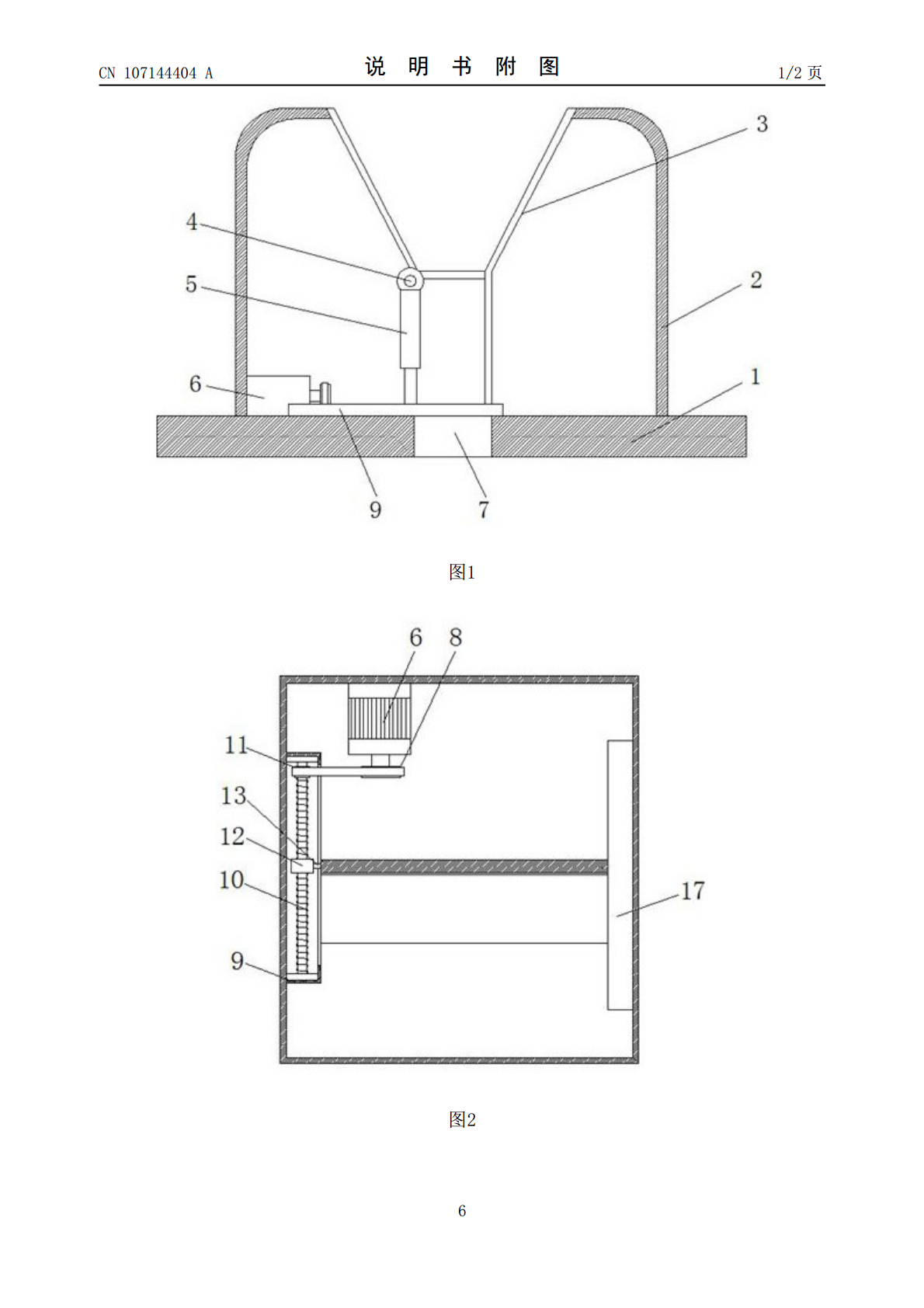

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107144404A(43)申请公布日2017.09.08(21)申请号201710608266.8(22)申请日2017.07.24(71)申请人江苏方正环测设备有限公司地址224600江苏省盐城市响水县经济开发区双园路1号(72)发明人张廷彩(51)Int.Cl.G01M3/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种砂尘试验箱加料装置(57)摘要本发明公开了一种砂尘试验箱加料装置，包括支板、外罩、料斗、料板和传动槽，所述外罩固定设置在支板的上面，所述外罩的内侧顶端处固定设置有料斗，所述料板通过转轴转动连接在料斗的一侧，所述支板的上面在外罩的内侧固定设置有传动槽，所述传动槽的内部通过轴承座转动设置有丝杆，所述丝杆的一端外侧固定设置有第一皮带轮，所述支板的上面设置有电机，且在其输出轴处固定设置有第二皮带轮，所述丝杆上面螺纹连接有滑块，所述滑块的一侧固定有滑杆，通过在料斗底端转动设置有料板，从而使得料斗底端开口的大小可通过料板的倾斜程度进行控制，便于在砂尘试验过程中对加料口砂尘流量的大小进行控制。CN107144404ACN107144404A权利要求书1/1页1.一种砂尘试验箱加料装置，包括支板（1）、外罩（2）、料斗（3）、料板（5）和传动槽（9），所述外罩（2）固定设置在支板（1）的上面，其特征在于：所述外罩（2）的内侧顶端处固定设置有料斗（3），所述料斗（3）的一侧固定设置有转轴（4），所述料板（5）通过转轴（4）转动连接在料斗（3）的一侧，所述支板（1）的中间与料斗（3）相对的位置开设有加料口（7），所述支板（1）的上面在外罩（2）的内侧与加料口（7）相互垂直的固定设置有传动槽（9），所述传动槽（9）的内部通过轴承座转动设置有丝杆（10），所述丝杆（10）的一端外侧固定设置有第一皮带轮（11），所述支板（1）的上面与第一皮带轮（11）同侧固定设置有电机（6），所述电机（6）的输出轴处固定设置有第二皮带轮（8），所述第二皮带轮（8）与第一皮带轮（11）之间通过皮带转动连接，所述丝杆（10）上面螺纹连接有滑块（13），所述滑块（12）的一侧固定设置有与加料口（7）相互平行的滑杆（13），所述滑杆（13）与料板（5）之间套接连接。2.根据权利要求1所述的一种砂尘试验箱加料装置，其特征在于：所述料板（5）包括套板（14）和连接板（15），所述套板（14）设置为中空结构，且其顶端通过转轴（4）与料斗（3）之间转动连接，所述连接板（15）与套板（14）之间套接连接。3.根据权利要求2所述的一种砂尘试验箱加料装置，其特征在于：所述连接板（15）的底端开设有滑孔（16），所述滑杆（13）与滑孔（16）之间套接连接。4.根据权利要求1所述的一种砂尘试验箱加料装置，其特征在于：所述支架（1）的上面与传动槽（9）相对的位置固定设置有挡块（17），所述滑杆（13）的另一端抵在挡块（17）的外侧。5.根据权利要求1所述的一种砂尘试验箱加料装置，其特征在于：所述料斗（3）的截面设置为锥形。2CN107144404A说明书1/3页一种砂尘试验箱加料装置技术领域[0001]本发明涉及砂尘试验箱技术领域，具体为一种砂尘试验箱加料装置。背景技术[0002]砂尘试验箱适用于检测产品的外壳密封性能，主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。主要是模拟沙尘暴天气对锁具、汽摩零部件、密封件、电力仪表等产品所造成的破坏，该设备适用于电工电子产品、汽车摩托车零部件、密封件在砂尘环境中防止砂尘进入密封件和外壳的试验，以检验电子电工产品、汽车、摩托车零部件、密封件在砂尘环境中的使用、贮存、运输的性能现有技术中的砂尘试验箱在加料过程中存在以下问题：1、加料口的大小不能进行调节，影响试验的正常进行。[0003]2、控制不方便，连接结构复杂，浪费砂尘试验的后期试验时间。发明内容[0004]本发明的目的在于提供一种砂尘试验箱加料装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种砂尘试验箱加料装置，包括支板、外罩、料斗、料板和传动槽，所述外罩固定设置在支板的上面，所述外罩的内侧顶端处固定设置有料斗，所述料斗的一侧固定设置有转轴，所述料板通过转轴转动连接在料斗的一侧，所述支板的中间与料斗相对的位置开设有加料口，所述支板的上面在外罩的内侧与加料口相互垂直的固定设置有传动槽，所述传动槽的内部通过轴承座转动设置有丝杆，所述丝杆的一端外侧固定设置有第一皮带轮，所述支板的上面与第一皮带轮同侧固定设置有电机，所述电机的输出轴处固定设置有第二皮带轮，所述第二皮带轮与第一皮带轮之间通过皮带转动连接，所述丝杆上面螺纹连接有滑
