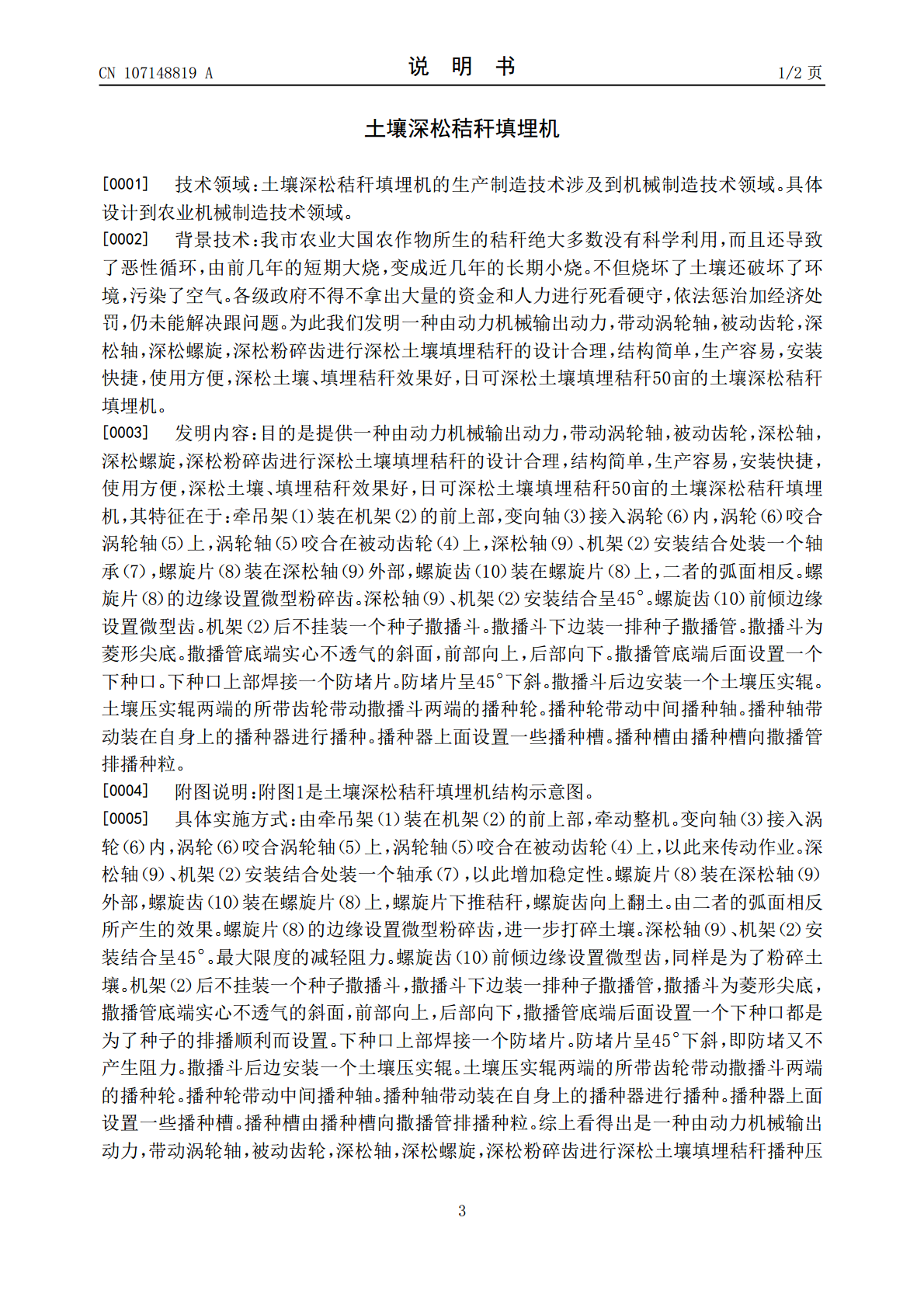

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107148819A(43)申请公布日2017.09.12(21)申请号201710359873.5(22)申请日2017.05.20(71)申请人乔辉地址242000安徽省宣城市广德县桃州镇红旗社区栖凤村49号(72)发明人乔辉(51)Int.Cl.A01B49/06(2006.01)A01C5/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称土壤深松秸秆填埋机(57)摘要目的是提供一种由动力机械输出动力，带动涡轮轴，被动齿轮，深松轴，深松螺旋，深松粉碎齿进行深松土壤填埋秸秆的设计合理，结构简单，生产容易，安装快捷，使用方便，深松土壤、填埋秸秆效果好，日可深松土壤填埋秸秆50亩的土壤深松秸秆填埋机，其特征在于：牵吊架（1）装在机架（2）的前上部，变向轴（3）接入涡轮（6）内，涡轮（6）咬合涡轮轴（5）上，涡轮轴（5）咬合在被动齿轮（4）上，深松轴（9）、机架（2）安装结合处装一个轴承（7），螺旋片（8）装在深松轴（9）外部，螺旋齿（10）装在螺旋片（8）上，二者的弧面相反。CN107148819ACN107148819A权利要求书1/1页1.土壤深松秸秆填埋机，其特征在于：牵吊架（1）装在机架（2）的前上部，变向轴（3）接入涡轮（6）内，涡轮（6）咬合涡轮轴（5）上，涡轮轴（5）咬合在被动齿轮（4）上，深松轴（9）、机架（2）安装结合处装一个轴承（7），螺旋片（8）装在深松轴（9）外部，螺旋齿（10）装在螺旋片（8）上，螺旋片（8）、螺旋齿（10）二者的瓦面相反。2.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：螺旋片（8）的边缘设置微型粉碎齿。3.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：深松轴（9）、机架（2）安装结合呈45°。4.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：螺旋齿（10）前倾边缘设置微型齿。5.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：机架（2）后不挂装一个种子撒播斗。6.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：撒播斗下边装一排种子撒播管，撒播斗为菱形尖底。7.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：撒播管底端实心不透气的斜面，前部向上，后部向下。8.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：撒播管底端后面设置一个下种口，下种口上部焊接一个防堵片，防堵片呈45°下斜。9.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：播种轮带动中间播种轴，播种轴带动装在自身上的播种器进行播种，播种器上面设置一些播种槽，播种槽由播种槽向撒播管排播种粒。10.根据权利要求1所述的土壤深松秸秆填埋机，其特征在于：撒播斗后边安装一个土壤压实辊，土壤压实辊两端的所带齿轮带动撒播斗两端的播种轮。2CN107148819A说明书1/2页土壤深松秸秆填埋机[0001]技术领域：土壤深松秸秆填埋机的生产制造技术涉及到机械制造技术领域。具体设计到农业机械制造技术领域。[0002]背景技术：我市农业大国农作物所生的秸秆绝大多数没有科学利用，而且还导致了恶性循环，由前几年的短期大烧，变成近几年的长期小烧。不但烧坏了土壤还破坏了环境，污染了空气。各级政府不得不拿出大量的资金和人力进行死看硬守，依法惩治加经济处罚，仍未能解决跟问题。为此我们发明一种由动力机械输出动力，带动涡轮轴，被动齿轮，深松轴，深松螺旋，深松粉碎齿进行深松土壤填埋秸秆的设计合理，结构简单，生产容易，安装快捷，使用方便，深松土壤、填埋秸秆效果好，日可深松土壤填埋秸秆50亩的土壤深松秸秆填埋机。[0003]发明内容：目的是提供一种由动力机械输出动力，带动涡轮轴，被动齿轮，深松轴，深松螺旋，深松粉碎齿进行深松土壤填埋秸秆的设计合理，结构简单，生产容易，安装快捷，使用方便，深松土壤、填埋秸秆效果好，日可深松土壤填埋秸秆50亩的土壤深松秸秆填埋机，其特征在于：牵吊架（1）装在机架（2）的前上部，变向轴（3）接入涡轮（6）内，涡轮（6）咬合涡轮轴（5）上，涡轮轴（5）咬合在被动齿轮（4）上，深松轴（9）、机架（2）安装结合处装一个轴承（7），螺旋片（8）装在深松轴（9）外部，螺旋齿（10）装在螺旋片（8）上，二者的弧面相反。螺旋片（8）的边缘设置微型粉碎齿。深松轴（9）、机架（2）安装结合呈45°。螺旋齿（10）前倾边缘设置微型齿。机架（2）后不挂装一个种子撒播斗。撒播斗下边装一排种子撒播管。撒播斗为菱形尖底。撒播管底端实心不透气的斜面，前部向上，后部向下。撒播管底端后面设置一个下种口。下种口上部焊接一个防堵片。防堵片呈45°下斜。撒播斗后边安装一个土壤压实辊。土壤压实辊两端的所带齿轮带动撒播斗两端的播种轮。播种轮带动中
