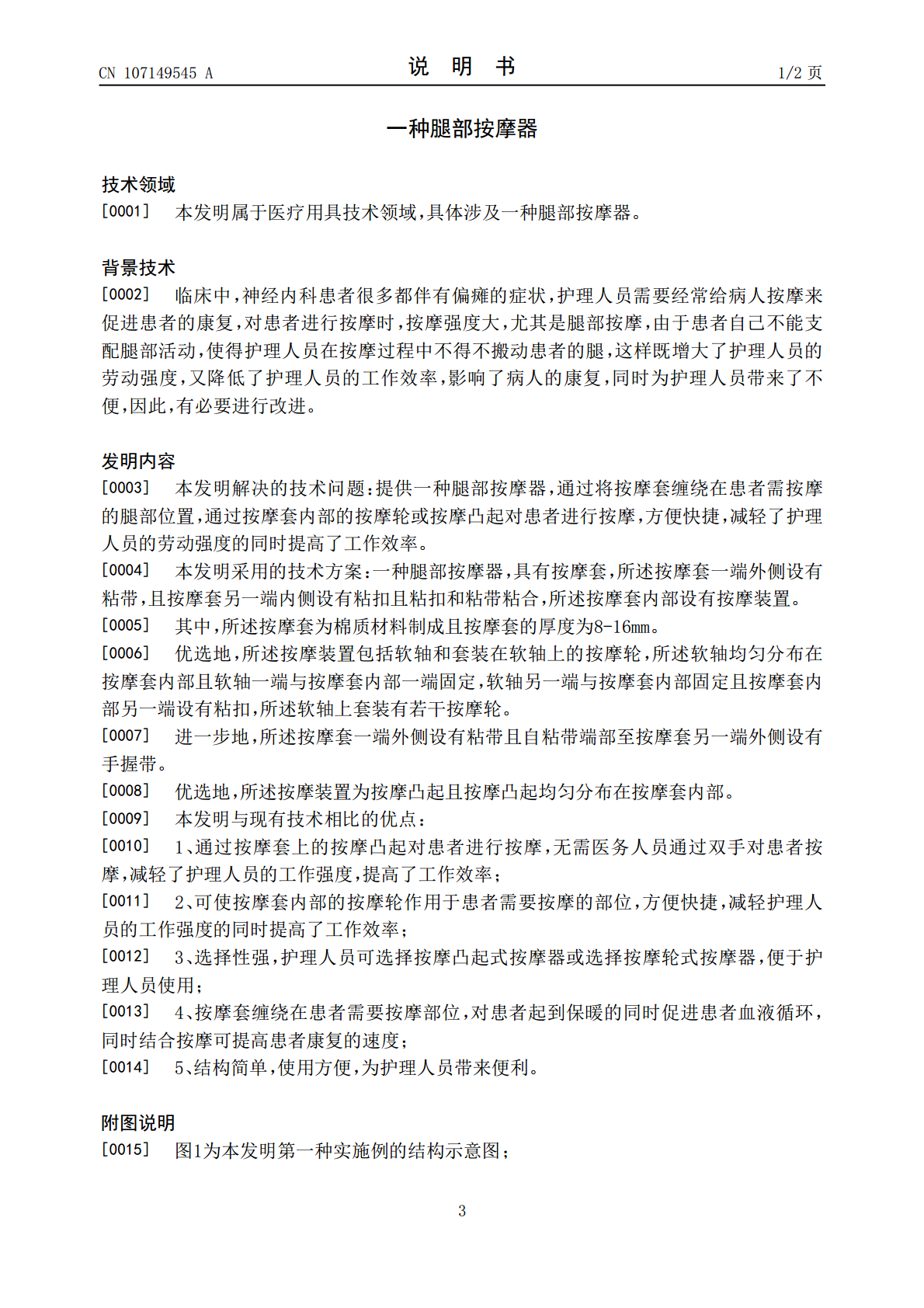

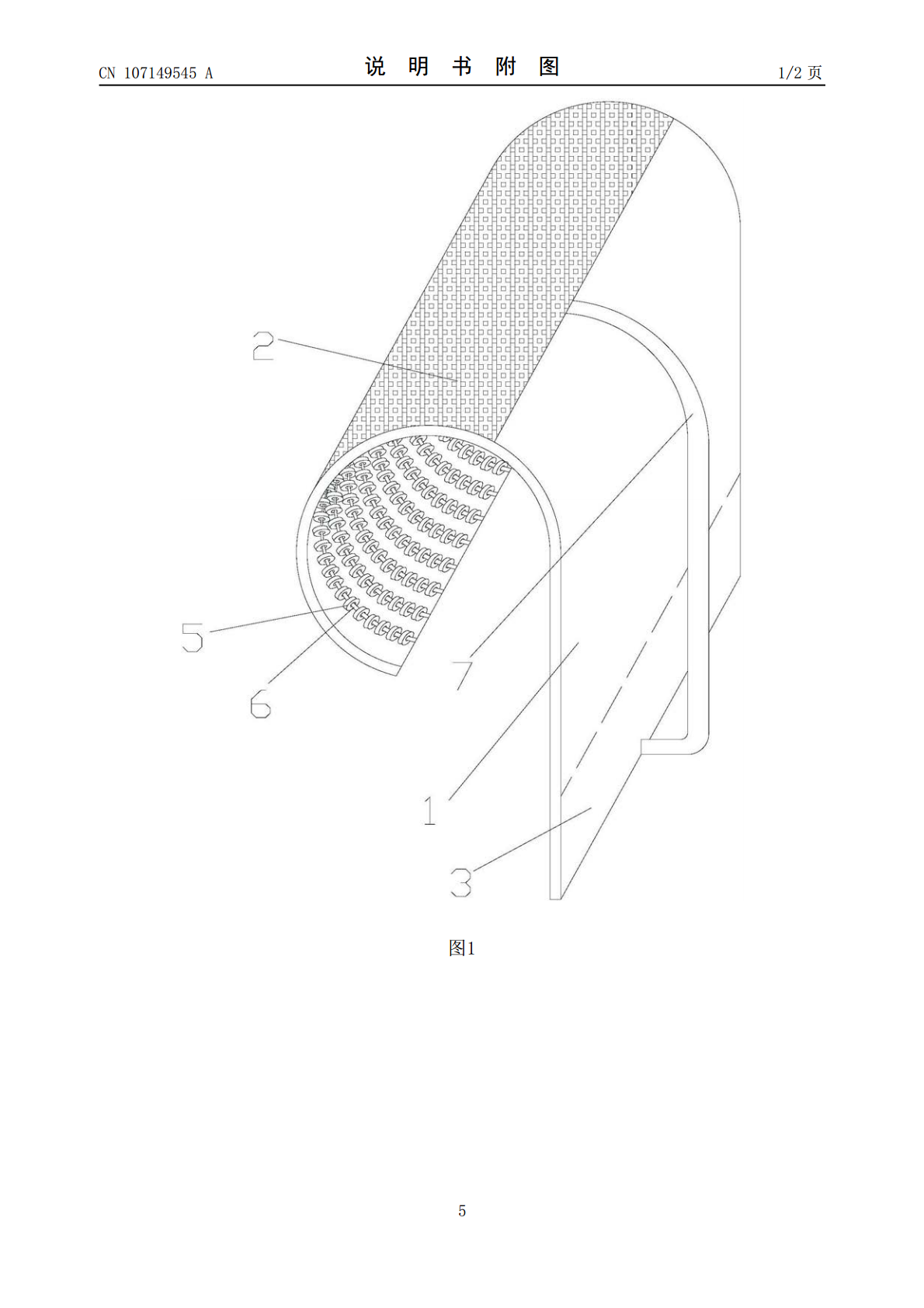

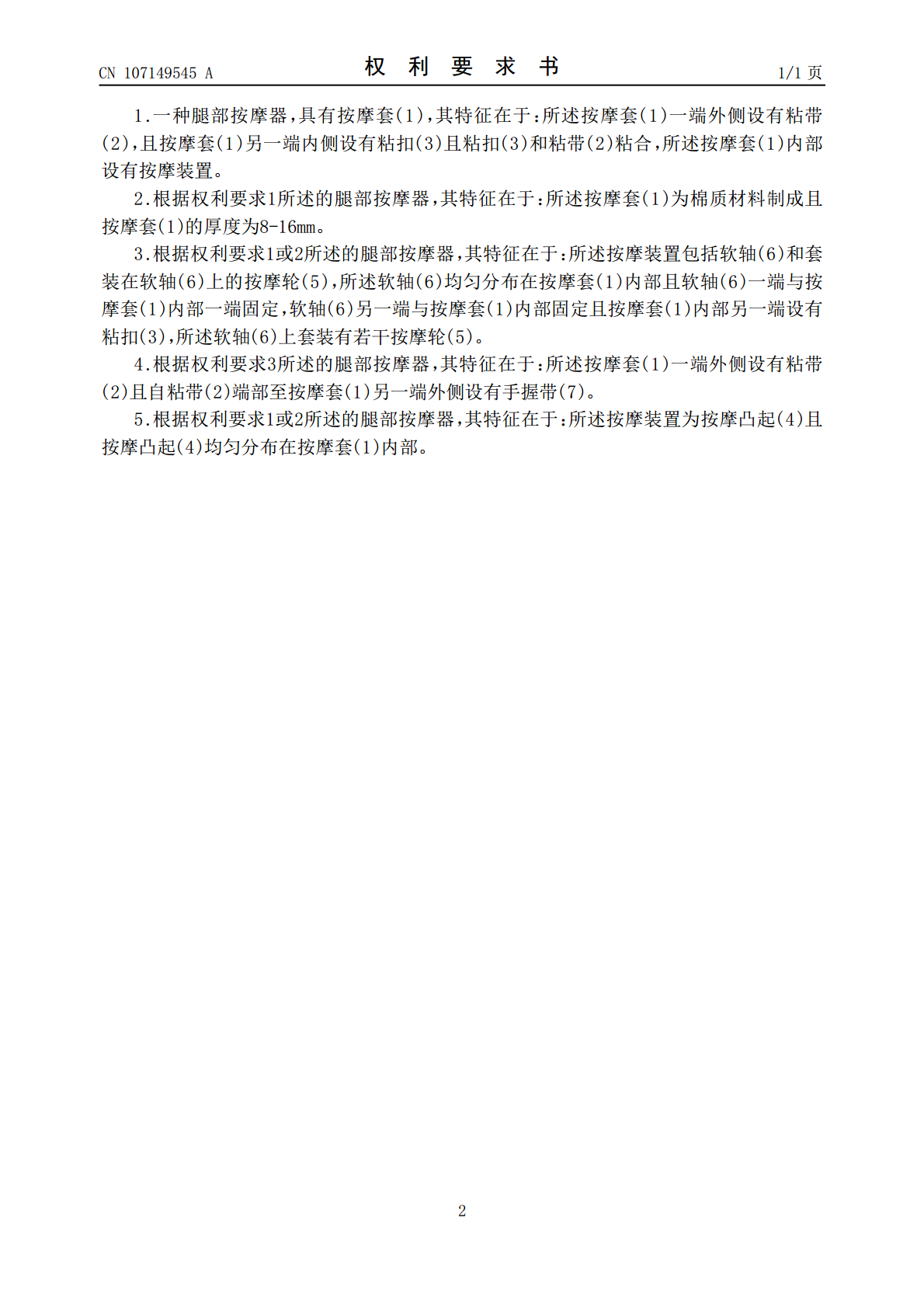

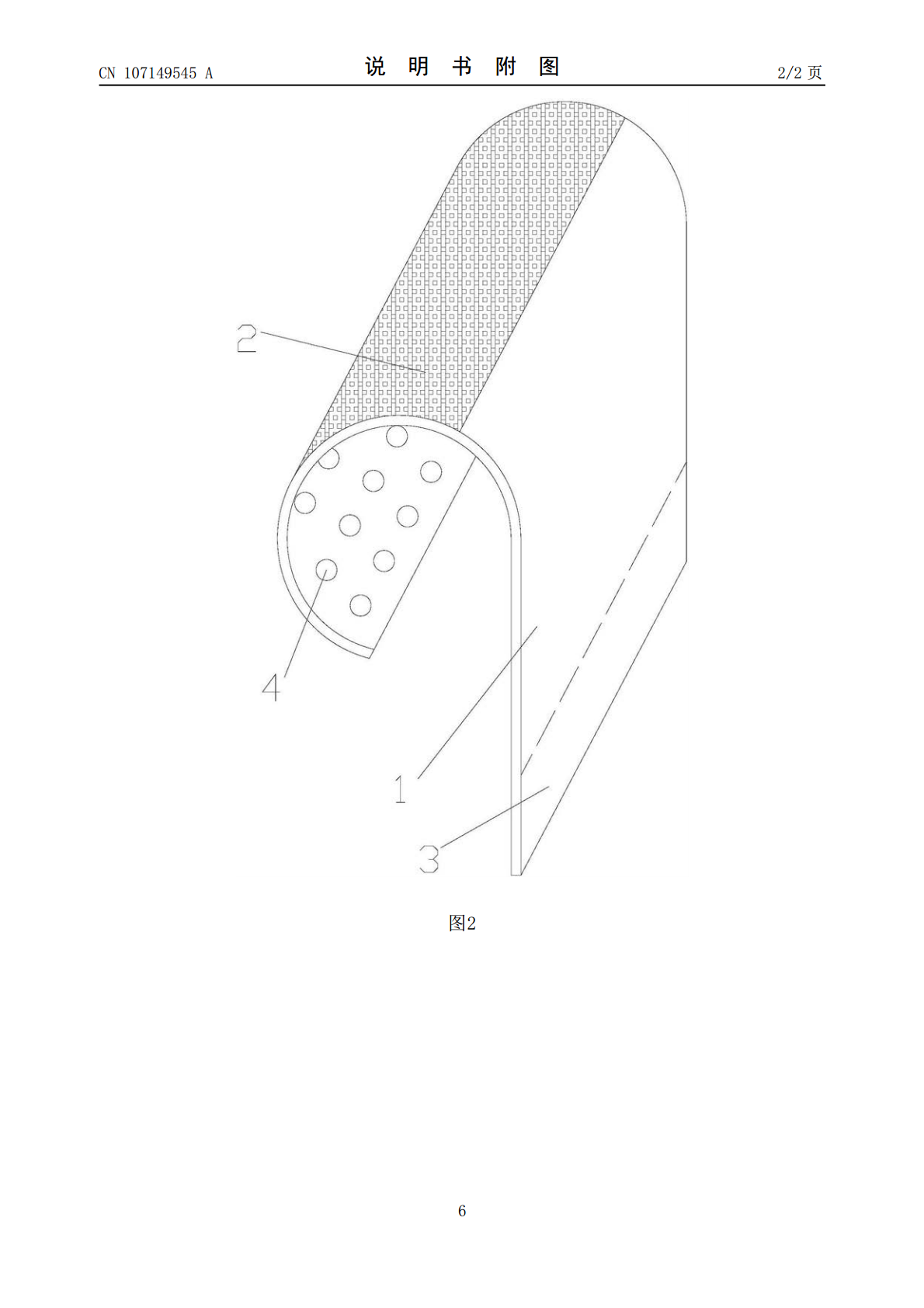

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107149545A(43)申请公布日2017.09.12(21)申请号201610117915.X(22)申请日2016.03.02(71)申请人赵向岩地址722400陕西省宝鸡市岐山县枣林镇贾家村(72)发明人赵向岩(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人宋秀珍(51)Int.Cl.A61H15/00(2006.01)A61F5/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种腿部按摩器(57)摘要提供一种腿部按摩器，具有按摩套，所述按摩套一端外侧设有粘带，且按摩套另一端内侧设有粘扣且粘扣和粘带粘合，所述按摩套内部设有按摩装置。本发明通过按摩套上的按摩凸起对患者进行按摩，也可使按摩套内部的按摩轮作用于患者需要按摩的部位，无需医务人员通过双手对患者按摩，方便快捷，减轻护理人员的工作强度的同时提高了工作效率，选择性强，护理人员可选择按摩凸起式按摩器或选择按摩轮式按摩器，便于护理人员使用，按摩套缠绕在患者需要按摩部位，对患者起到保暖的同时促进患者血液循环，同时结合按摩可提高患者康复的速度，结构简单，使用方便，为护理人员带来便利。CN107149545ACN107149545A权利要求书1/1页1.一种腿部按摩器，具有按摩套(1)，其特征在于：所述按摩套(1)一端外侧设有粘带(2)，且按摩套(1)另一端内侧设有粘扣(3)且粘扣(3)和粘带(2)粘合，所述按摩套(1)内部设有按摩装置。2.根据权利要求1所述的腿部按摩器，其特征在于：所述按摩套(1)为棉质材料制成且按摩套(1)的厚度为8-16mm。3.根据权利要求1或2所述的腿部按摩器，其特征在于：所述按摩装置包括软轴(6)和套装在软轴(6)上的按摩轮(5)，所述软轴(6)均匀分布在按摩套(1)内部且软轴(6)一端与按摩套(1)内部一端固定，软轴(6)另一端与按摩套(1)内部固定且按摩套(1)内部另一端设有粘扣(3)，所述软轴(6)上套装有若干按摩轮(5)。4.根据权利要求3所述的腿部按摩器，其特征在于：所述按摩套(1)一端外侧设有粘带(2)且自粘带(2)端部至按摩套(1)另一端外侧设有手握带(7)。5.根据权利要求1或2所述的腿部按摩器，其特征在于：所述按摩装置为按摩凸起(4)且按摩凸起(4)均匀分布在按摩套(1)内部。2CN107149545A说明书1/2页一种腿部按摩器技术领域[0001]本发明属于医疗用具技术领域，具体涉及一种腿部按摩器。背景技术[0002]临床中，神经内科患者很多都伴有偏瘫的症状，护理人员需要经常给病人按摩来促进患者的康复，对患者进行按摩时，按摩强度大，尤其是腿部按摩，由于患者自己不能支配腿部活动，使得护理人员在按摩过程中不得不搬动患者的腿，这样既增大了护理人员的劳动强度，又降低了护理人员的工作效率，影响了病人的康复，同时为护理人员带来了不便，因此，有必要进行改进。发明内容[0003]本发明解决的技术问题：提供一种腿部按摩器，通过将按摩套缠绕在患者需按摩的腿部位置，通过按摩套内部的按摩轮或按摩凸起对患者进行按摩，方便快捷，减轻了护理人员的劳动强度的同时提高了工作效率。[0004]本发明采用的技术方案：一种腿部按摩器，具有按摩套，所述按摩套一端外侧设有粘带，且按摩套另一端内侧设有粘扣且粘扣和粘带粘合，所述按摩套内部设有按摩装置。[0005]其中，所述按摩套为棉质材料制成且按摩套的厚度为8-16mm。[0006]优选地，所述按摩装置包括软轴和套装在软轴上的按摩轮，所述软轴均匀分布在按摩套内部且软轴一端与按摩套内部一端固定，软轴另一端与按摩套内部固定且按摩套内部另一端设有粘扣，所述软轴上套装有若干按摩轮。[0007]进一步地，所述按摩套一端外侧设有粘带且自粘带端部至按摩套另一端外侧设有手握带。[0008]优选地，所述按摩装置为按摩凸起且按摩凸起均匀分布在按摩套内部。[0009]本发明与现有技术相比的优点：[0010]1、通过按摩套上的按摩凸起对患者进行按摩，无需医务人员通过双手对患者按摩，减轻了护理人员的工作强度，提高了工作效率；[0011]2、可使按摩套内部的按摩轮作用于患者需要按摩的部位，方便快捷，减轻护理人员的工作强度的同时提高了工作效率；[0012]3、选择性强，护理人员可选择按摩凸起式按摩器或选择按摩轮式按摩器，便于护理人员使用；[0013]4、按摩套缠绕在患者需要按摩部位，对患者起到保暖的同时促进患者血液循环，同时结合按摩可提高患者康复的速度；[0014]5、结构简单，使用方便，为护理人员带来便利。附图说明[0015]图1为本发明第一种实施例的结构示意图；3CN107149545A说明书2/2页[0016]图2为本发
