一种便携式扫描仪.pdf

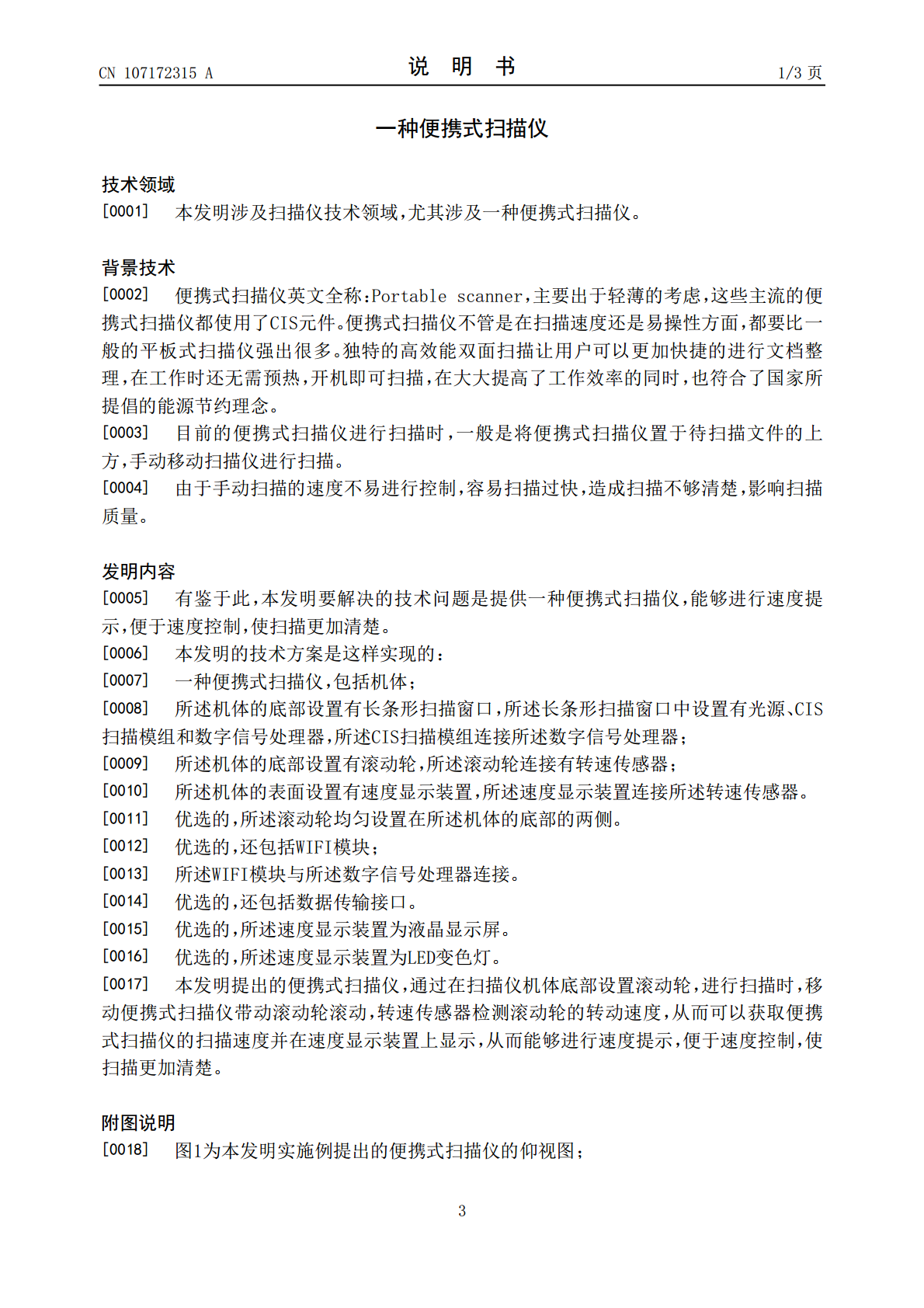

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107172315A(43)申请公布日2017.09.15(21)申请号201710301874.4(22)申请日2017.05.02(71)申请人安徽玉辉电子科技有限公司地址230000安徽省合肥市高新区柏堰科技园科学大道与习友路交口现代名苑6#705(72)发明人范子辉(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人郑自群(51)Int.Cl.H04N1/00(2006.01)H04N1/047(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种便携式扫描仪(57)摘要本发明提供了一种便携式扫描仪，包括机体；所述机体的底部设置有长条形扫描窗口，所述长条形扫描窗口中设置有光源、CIS扫描模组和数字信号处理器，所述CIS扫描模组连接所述数字信号处理器；所述机体的底部设置有滚动轮，所述滚动轮连接有转速传感器；所述机体的表面设置有速度显示装置，所述速度显示装置连接所述转速传感器。本方案提出的便携式扫描仪能够进行速度提示，便于速度控制，使扫描更加清楚。CN107172315ACN107172315A权利要求书1/1页1.一种便携式扫描仪，其特征在于，包括机体；所述机体的底部设置有长条形扫描窗口，所述长条形扫描窗口中设置有光源、CIS扫描模组和数字信号处理器，所述CIS扫描模组连接所述数字信号处理器；所述机体的底部设置有滚动轮，所述滚动轮连接有转速传感器；所述机体的表面设置有速度显示装置，所述速度显示装置连接所述转速传感器。2.如权利要求1所述的便携式扫描仪，其特征在于，所述滚动轮均匀设置在所述机体的底部的两侧。3.如权利要求1所述的便携式扫描仪，其特征在于，还包括WIFI模块；所述WIFI模块与所述数字信号处理器连接。4.如权利要求1所述的便携式扫描仪，其特征在于，还包括数据传输接口。5.如权利要求1所述的便携式扫描仪，其特征在于，所述速度显示装置为液晶显示屏。6.如权利要求1-4任一项所述的便携式扫描仪，其特征在于，所述速度显示装置为LED变色灯。2CN107172315A说明书1/3页一种便携式扫描仪技术领域[0001]本发明涉及扫描仪技术领域，尤其涉及一种便携式扫描仪。背景技术[0002]便携式扫描仪英文全称：Portablescanner，主要出于轻薄的考虑，这些主流的便携式扫描仪都使用了CIS元件。便携式扫描仪不管是在扫描速度还是易操性方面，都要比一般的平板式扫描仪强出很多。独特的高效能双面扫描让用户可以更加快捷的进行文档整理，在工作时还无需预热，开机即可扫描，在大大提高了工作效率的同时，也符合了国家所提倡的能源节约理念。[0003]目前的便携式扫描仪进行扫描时，一般是将便携式扫描仪置于待扫描文件的上方，手动移动扫描仪进行扫描。[0004]由于手动扫描的速度不易进行控制，容易扫描过快，造成扫描不够清楚，影响扫描质量。发明内容[0005]有鉴于此，本发明要解决的技术问题是提供一种便携式扫描仪，能够进行速度提示，便于速度控制，使扫描更加清楚。[0006]本发明的技术方案是这样实现的：[0007]一种便携式扫描仪，包括机体；[0008]所述机体的底部设置有长条形扫描窗口，所述长条形扫描窗口中设置有光源、CIS扫描模组和数字信号处理器，所述CIS扫描模组连接所述数字信号处理器；[0009]所述机体的底部设置有滚动轮，所述滚动轮连接有转速传感器；[0010]所述机体的表面设置有速度显示装置，所述速度显示装置连接所述转速传感器。[0011]优选的，所述滚动轮均匀设置在所述机体的底部的两侧。[0012]优选的，还包括WIFI模块；[0013]所述WIFI模块与所述数字信号处理器连接。[0014]优选的，还包括数据传输接口。[0015]优选的，所述速度显示装置为液晶显示屏。[0016]优选的，所述速度显示装置为LED变色灯。[0017]本发明提出的便携式扫描仪，通过在扫描仪机体底部设置滚动轮，进行扫描时，移动便携式扫描仪带动滚动轮滚动，转速传感器检测滚动轮的转动速度，从而可以获取便携式扫描仪的扫描速度并在速度显示装置上显示，从而能够进行速度提示，便于速度控制，使扫描更加清楚。附图说明[0018]图1为本发明实施例提出的便携式扫描仪的仰视图；3CN107172315A说明书2/3页[0019]图2为本发明实施例提出的便携式扫描仪的俯视图。具体实施方式[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
