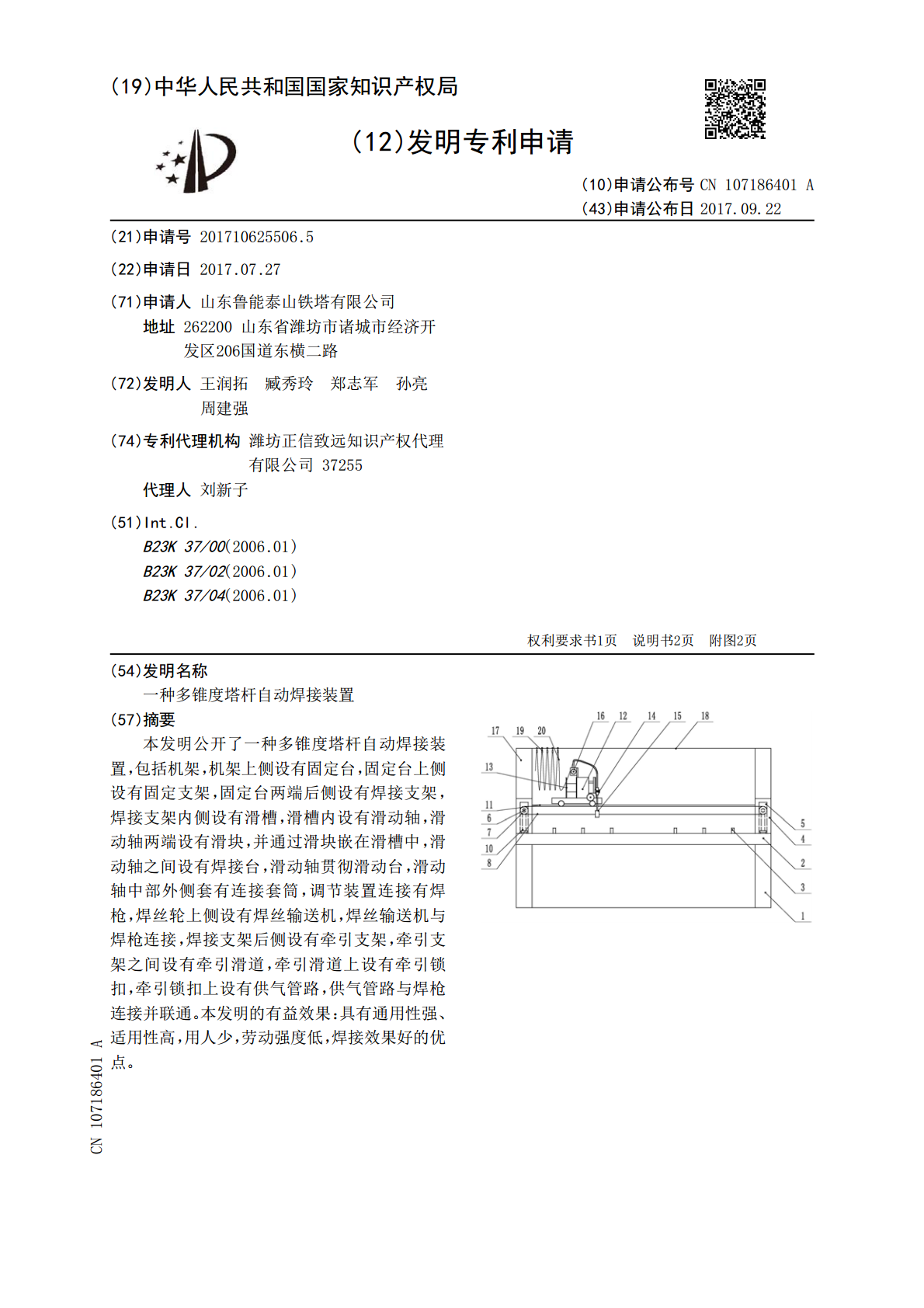

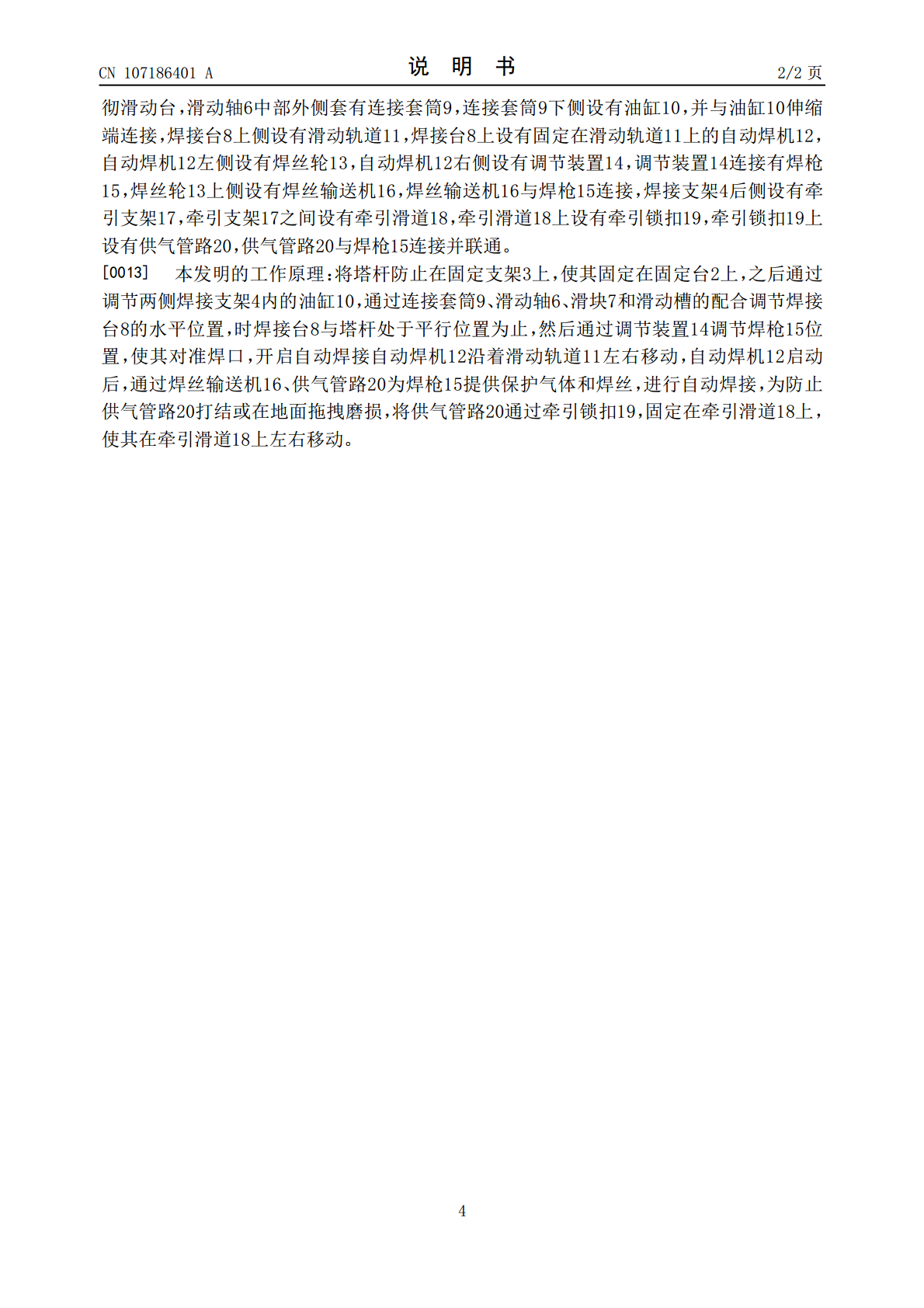

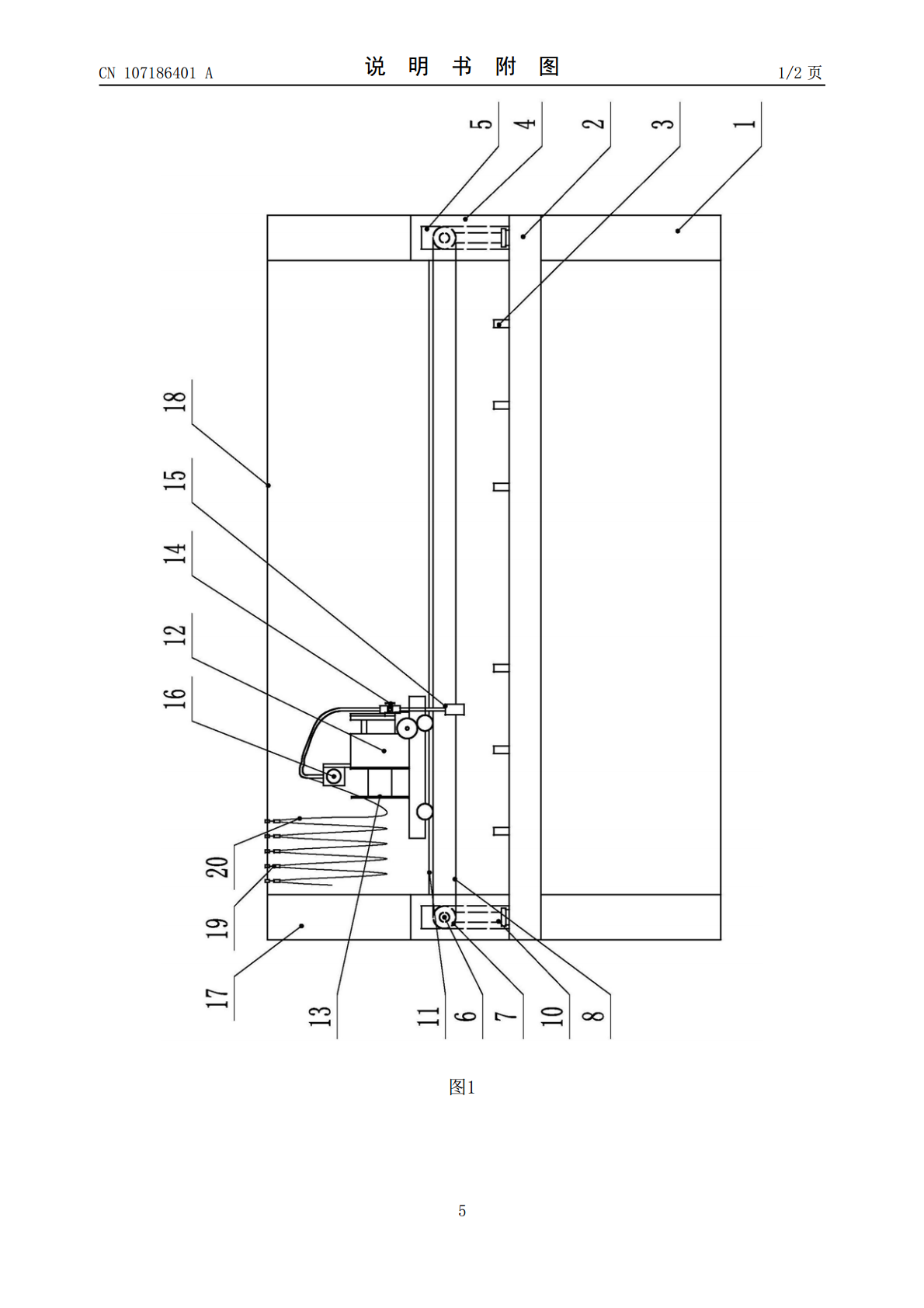

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107186401A(43)申请公布日2017.09.22(21)申请号201710625506.5(22)申请日2017.07.27(71)申请人山东鲁能泰山铁塔有限公司地址262200山东省潍坊市诸城市经济开发区206国道东横二路(72)发明人王润拓臧秀玲郑志军孙亮周建强(74)专利代理机构潍坊正信致远知识产权代理有限公司37255代理人刘新子(51)Int.Cl.B23K37/00(2006.01)B23K37/02(2006.01)B23K37/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种多锥度塔杆自动焊接装置(57)摘要本发明公开了一种多锥度塔杆自动焊接装置，包括机架，机架上侧设有固定台，固定台上侧设有固定支架，固定台两端后侧设有焊接支架，焊接支架内侧设有滑槽，滑槽内设有滑动轴，滑动轴两端设有滑块，并通过滑块嵌在滑槽中，滑动轴之间设有焊接台，滑动轴贯彻滑动台，滑动轴中部外侧套有连接套筒，调节装置连接有焊枪，焊丝轮上侧设有焊丝输送机，焊丝输送机与焊枪连接，焊接支架后侧设有牵引支架，牵引支架之间设有牵引滑道，牵引滑道上设有牵引锁扣，牵引锁扣上设有供气管路，供气管路与焊枪连接并联通。本发明的有益效果：具有通用性强、适用性高，用人少，劳动强度低，焊接效果好的优点。CN107186401ACN107186401A权利要求书1/1页1.一种多锥度塔杆自动焊接装置，包括机架，其特征在于：所述机架上侧设有固定台，所述固定台上侧设有固定支架，所述固定台两端后侧设有焊接支架，所述焊接支架内侧设有滑槽，所述滑槽内设有滑动轴，所述滑动轴两端设有滑块，并通过滑块嵌在滑槽中，所述滑动轴之间设有焊接台，所述滑动轴贯彻滑动台，所述滑动轴中部外侧套有连接套筒，所述连接套筒下侧设有油缸，并与油缸伸缩端连接，所述焊接台上侧设有滑动轨道，所述焊接台上设有固定在滑动轨道上的自动焊机，所述自动焊机左侧设有焊丝轮，所述自动焊机右侧设有调节装置，所述调节装置连接有焊枪，所述焊丝轮上侧设有焊丝输送机，所述焊丝输送机与焊枪连接，所述焊接支架后侧设有牵引支架，所述牵引支架之间设有牵引滑道，所述牵引滑道上设有牵引锁扣，所述牵引锁扣上设有供气管路，所述供气管路与焊枪连接并联通。2CN107186401A说明书1/2页一种多锥度塔杆自动焊接装置技术领域[0001]本发明涉及一种焊机，具体说是一种多锥度塔杆自动焊接装置。背景技术[0002]目前供电系统使用的塔杆为锥形，且长度极高，普通自动焊机无法焊接，多使用人工焊接，劳动强度大，费时费力，易受人员水平控制，且废品率极高，如使用轨道自动焊机需要根据不同锥度选择不同工装进行焊接，操作麻烦，使用设备极多，占用资产高，且维护麻烦。发明内容[0003]本发明的目的便是提供一种多锥度塔杆自动焊接装置。[0004]为实现上述目的，本发明的技术方案包括机架，机架上侧设有固定台，固定台上侧设有固定支架，固定台两端后侧设有焊接支架，焊接支架内侧设有滑槽，滑槽内设有滑动轴，滑动轴两端设有滑块，并通过滑块嵌在滑槽中，滑动轴之间设有焊接台，滑动轴贯彻滑动台，滑动轴中部外侧套有连接套筒，连接套筒下侧设有油缸，并与油缸伸缩端连接，焊接台上侧设有滑动轨道，焊接台上设有固定在滑动轨道上的自动焊机，自动焊机左侧设有焊丝轮，自动焊机右侧设有调节装置，调节装置连接有焊枪，焊丝轮上侧设有焊丝输送机，焊丝输送机与焊枪连接，焊接支架后侧设有牵引支架，牵引支架之间设有牵引滑道，牵引滑道上设有牵引锁扣，牵引锁扣上设有供气管路，供气管路与焊枪连接并联通。[0005]由于采用上述技术方案，本发明的有益效果：1、适用不同锥度的塔杆焊接，适用性和通用度高。[0006]2、自动焊接，焊接效果好，摆脱受人员水平限制的弊端。[0007]3、省时省力，用人少，且普通女工即可操场，使用成本低。附图说明[0008]现结合附图对本发明做进一步说明。[0009]图1为本发明的结构示意图。[0010]图2为本发明的主体结构示意图。[0011]图中：1、机架，2、固定台，3、固定支架，4、焊接支架，5、滑槽，6、滑动轴，7、滑块，8、焊接台，9、连接套筒，10、油缸，11、滑动轨道，12、自动焊机，13、焊丝轮，14、调节装置，15、焊枪，16、焊丝输送机，17、牵引支架，18、牵引滑道，19、牵引锁扣，20、供气管路。具体实施方式[0012]如图1、2所示，本发明包括机架1，机架1上侧设有固定台2，固定台2上侧设有固定支架3，固定台2两端后侧设有焊接支架4，焊接支架4内侧设有滑槽5，滑槽5内设有滑动轴6，滑动轴6两端设有滑块7，并通过滑块7嵌在滑槽5中，滑动轴6之间设有焊接台8，滑动轴6贯3CN
