一种纤维分散装置.pdf

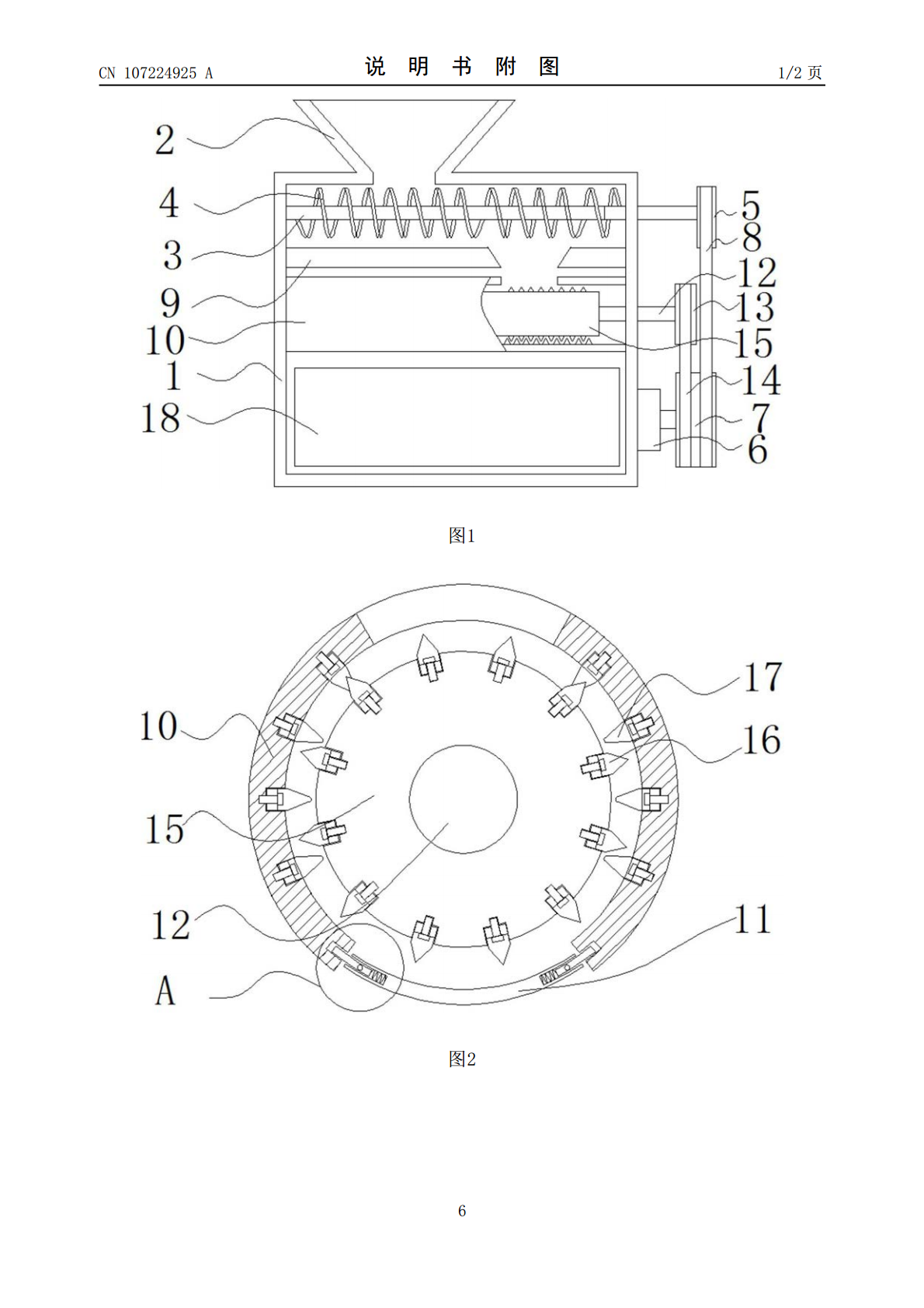

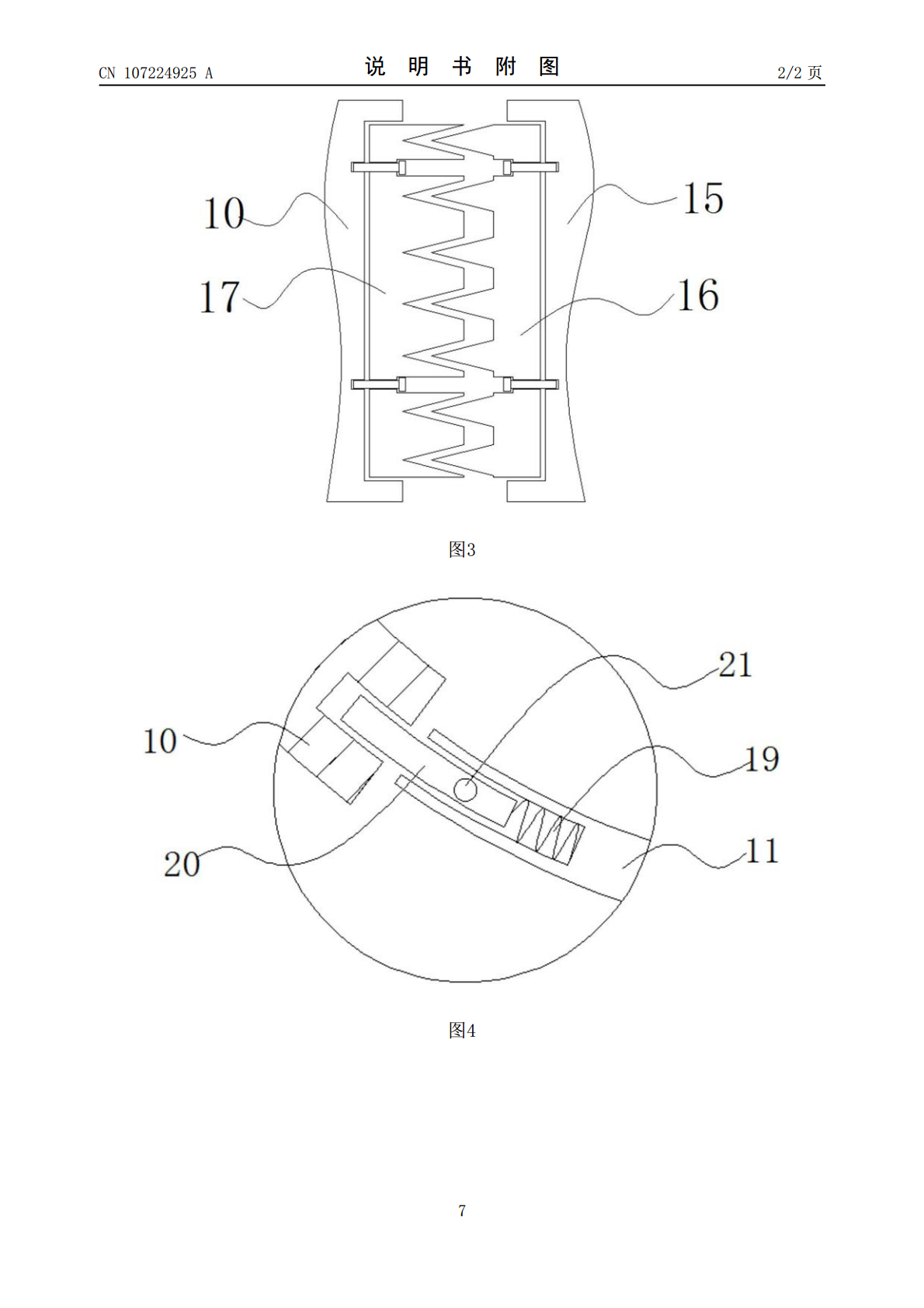

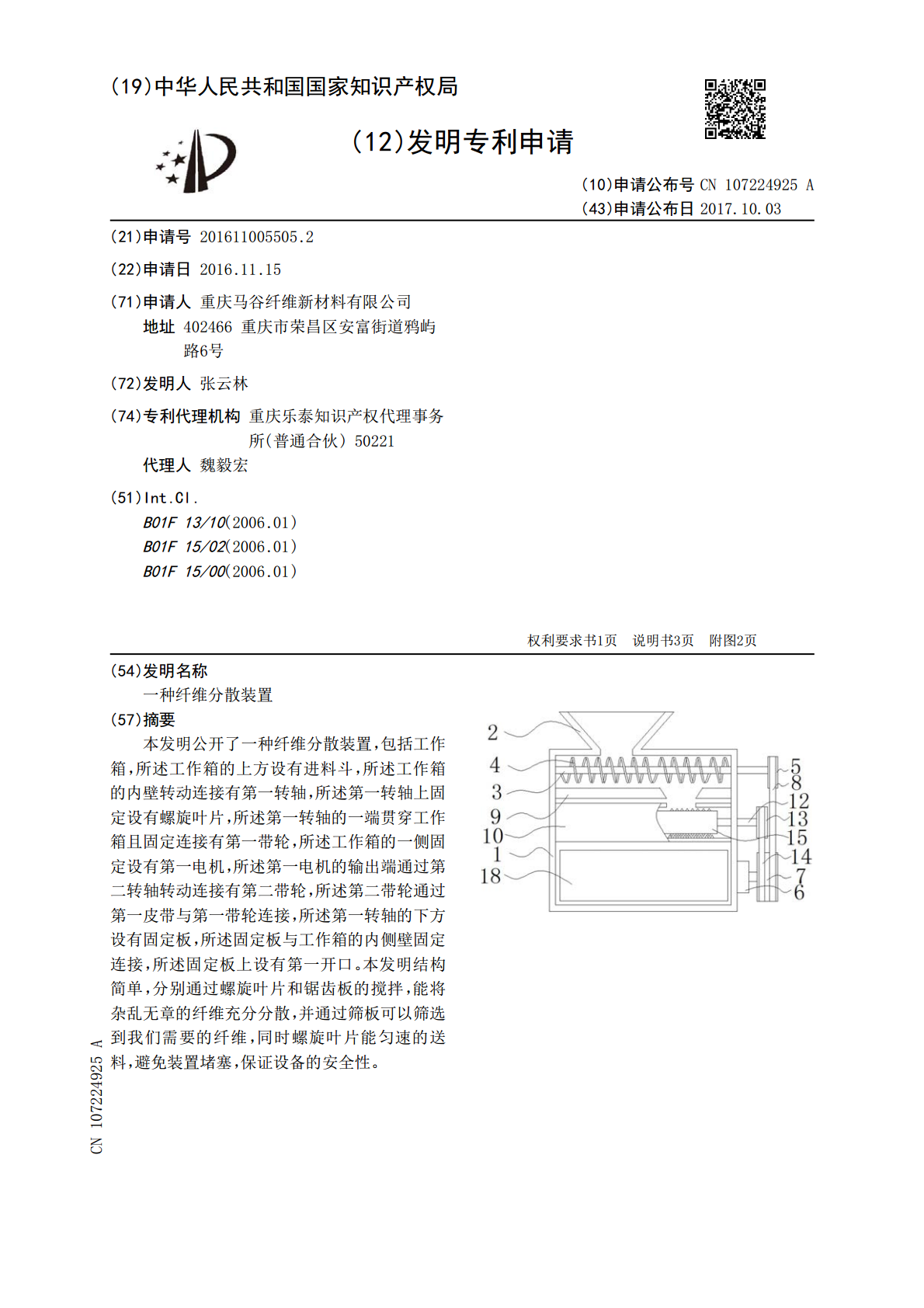

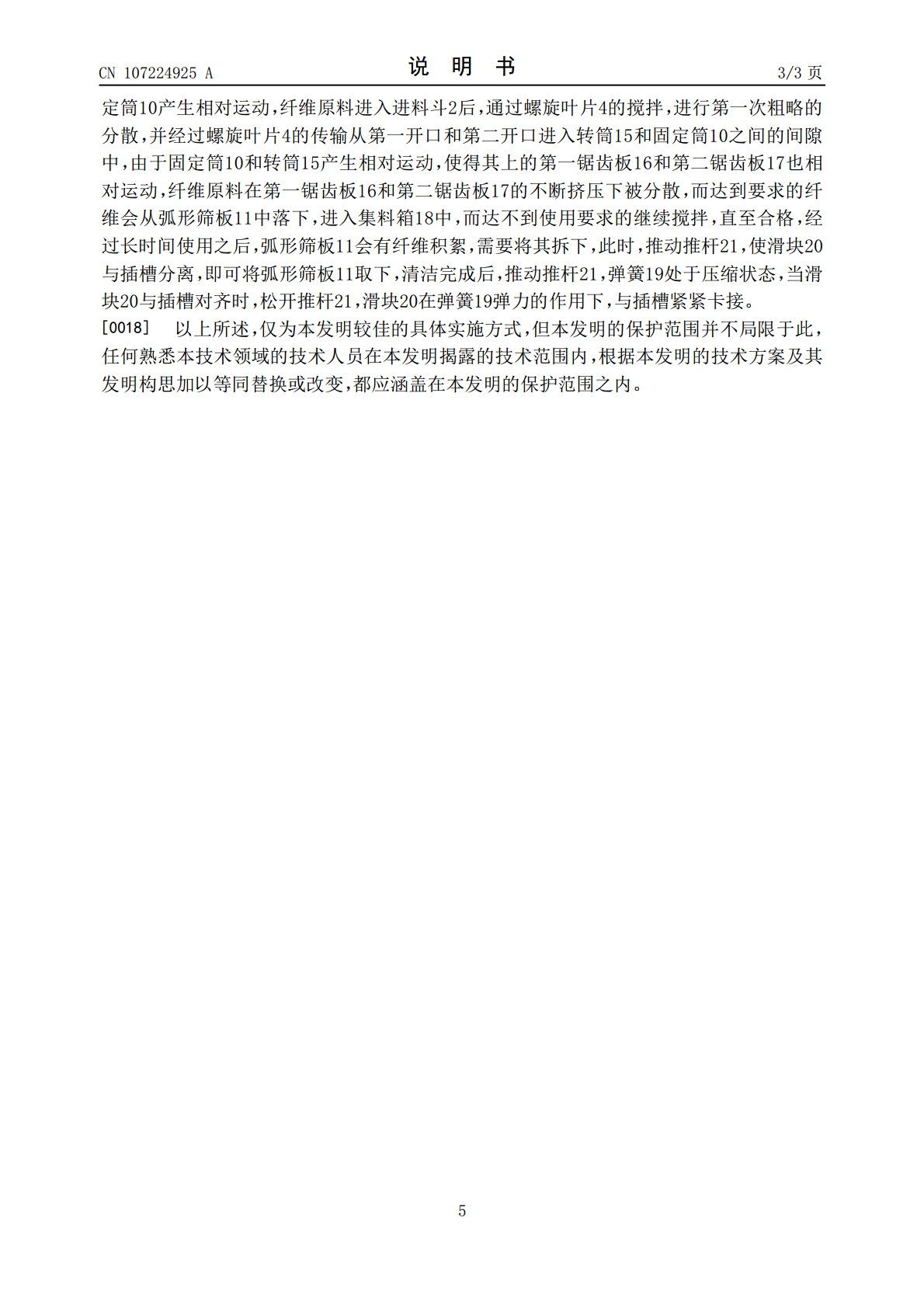

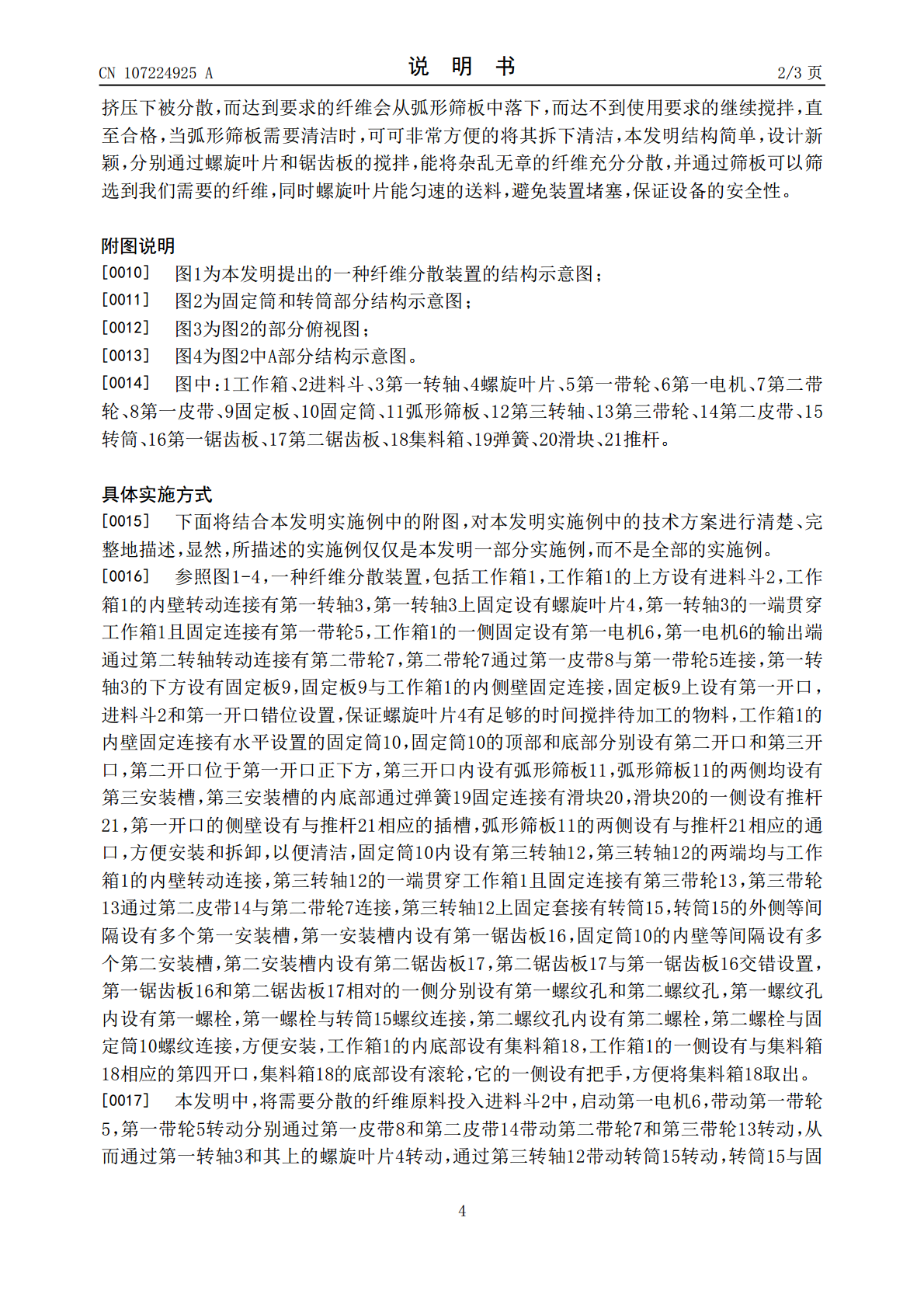

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107224925A(43)申请公布日2017.10.03(21)申请号201611005505.2(22)申请日2016.11.15(71)申请人重庆马谷纤维新材料有限公司地址402466重庆市荣昌区安富街道鸦屿路6号(72)发明人张云林(74)专利代理机构重庆乐泰知识产权代理事务所(普通合伙)50221代理人魏毅宏(51)Int.Cl.B01F13/10(2006.01)B01F15/02(2006.01)B01F15/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种纤维分散装置(57)摘要本发明公开了一种纤维分散装置，包括工作箱，所述工作箱的上方设有进料斗，所述工作箱的内壁转动连接有第一转轴，所述第一转轴上固定设有螺旋叶片，所述第一转轴的一端贯穿工作箱且固定连接有第一带轮，所述工作箱的一侧固定设有第一电机，所述第一电机的输出端通过第二转轴转动连接有第二带轮，所述第二带轮通过第一皮带与第一带轮连接，所述第一转轴的下方设有固定板，所述固定板与工作箱的内侧壁固定连接，所述固定板上设有第一开口。本发明结构简单，分别通过螺旋叶片和锯齿板的搅拌，能将杂乱无章的纤维充分分散，并通过筛板可以筛选到我们需要的纤维，同时螺旋叶片能匀速的送料，避免装置堵塞，保证设备的安全性。CN107224925ACN107224925A权利要求书1/1页1.一种纤维分散装置，包括工作箱(1)，其特征在于，所述工作箱(1)的上方设有进料斗(2)，所述工作箱(1)的内壁转动连接有第一转轴(3)，所述第一转轴(3)上固定设有螺旋叶片(4)，所述第一转轴(3)的一端贯穿工作箱(1)且固定连接有第一带轮(5)，所述工作箱(1)的一侧固定设有第一电机(6)，所述第一电机(6)的输出端通过第二转轴转动连接有第二带轮(7)，所述第二带轮(7)通过第一皮带(8)与第一带轮(5)连接，所述第一转轴(3)的下方设有固定板(9)，所述固定板(9)与工作箱(1)的内侧壁固定连接，所述固定板(9)上设有第一开口，所述工作箱(1)的内壁固定连接有水平设置的固定筒(10)，所述固定筒(10)的顶部和底部分别设有第二开口和第三开口，所述第二开口位于第一开口正下方，所述第三开口内设有弧形筛板(11)，所述固定筒(10)内设有第三转轴(12)，所述第三转轴(12)的两端均与工作箱(1)的内壁转动连接，所述第三转轴(12)的一端贯穿工作箱(1)且固定连接有第三带轮(13)，所述第三带轮(13)通过第二皮带(14)与第二带轮(7)连接，所述第三转轴(12)上固定套接有转筒(15)，所述转筒(15)的外侧等间隔设有多个第一安装槽，所述第一安装槽内设有第一锯齿板(16)，所述固定筒(10)的内壁等间隔设有多个第二安装槽，所述第二安装槽内设有第二锯齿板(17)，所述第二锯齿板(17)与第一锯齿板(16)交错设置，所述工作箱(1)的内底部设有集料箱(18)，所述工作箱(1)的一侧设有与集料箱(18)相应的第四开口。2.根据权利要求1所述的一种纤维分散装置，其特征在于，所述进料斗(2)和第一开口错位设置。3.根据权利要求1所述的一种纤维分散装置，其特征在于，所述第一锯齿板(16)和第二锯齿板(17)相对的一侧分别设有第一螺纹孔和第二螺纹孔，所述第一螺纹孔内设有第一螺栓，所述第一螺栓与转筒(15)螺纹连接，所述第二螺纹孔内设有第二螺栓，所述第二螺栓与固定筒(10)螺纹连接。4.根据权利要求1所述的一种纤维分散装置，其特征在于，所述弧形筛板(11)的两侧均设有第三安装槽，所述第三安装槽的内底部通过弹簧(19)固定连接有滑块(20)，所述滑块(20)的一侧设有推杆(21)，所述第一开口的侧壁设有与推杆(21)相应的插槽，所述弧形筛板(11)的两侧设有与推杆(21)相应的通口。2CN107224925A说明书1/3页一种纤维分散装置技术领域[0001]本发明涉及纤维分散装置技术领域，尤其涉及一种纤维分散装置。背景技术[0002]现有的增强型复合硅钙板中为增加其强度，在混料时加入玻璃纤维，使其成型后强度更高，在成型前，将玻璃纤维和硅钙浆料投入到同一搅拌器中，进行充分搅拌均匀后再通过模具成型；由于玻璃纤维进厂时，其杂乱无章且易成球成团，因而在搅拌时难以与硅钙浆料混合均匀，同时如果将玻璃纤维一次性投入装置中，很容易使装置堵塞，影响电机的使用寿命。发明内容[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种纤维分散装置。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]一种纤维分散装置，包括工作箱，所述工作箱的上方设有进料斗，所述工作箱的内壁转动连接有第一转轴，所述第一转轴上固定设有螺旋
