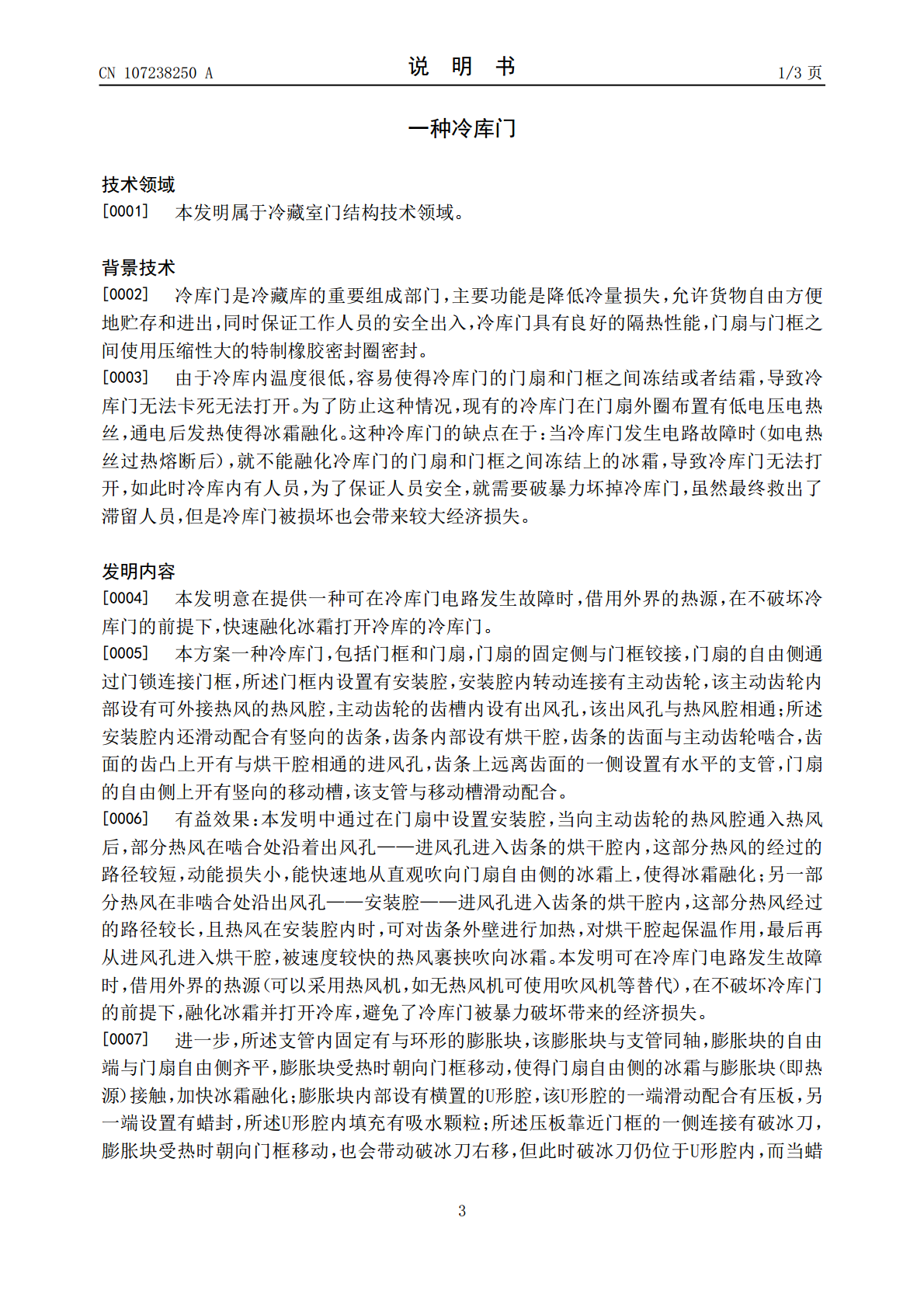

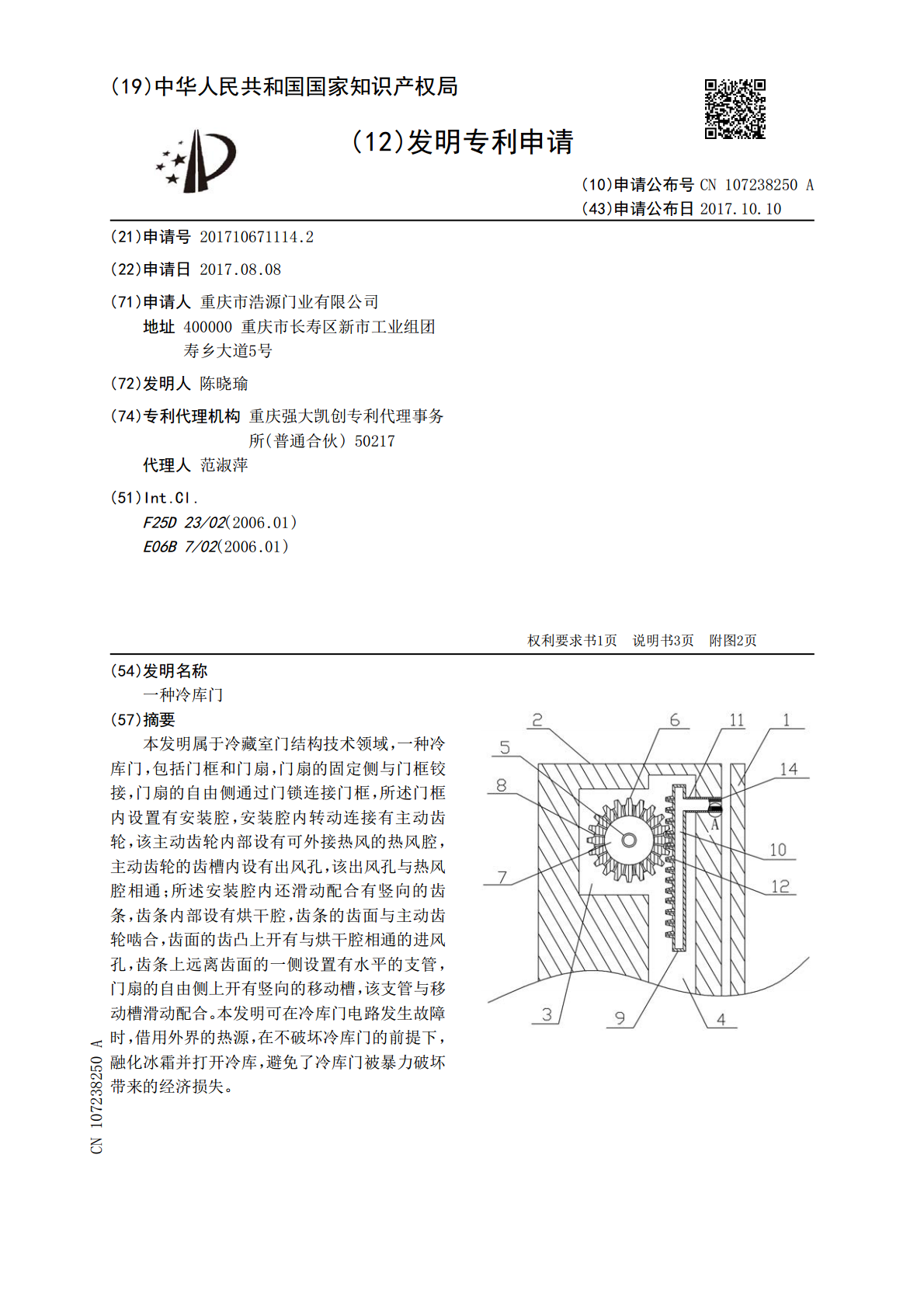

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107238250A(43)申请公布日2017.10.10(21)申请号201710671114.2(22)申请日2017.08.08(71)申请人重庆市浩源门业有限公司地址400000重庆市长寿区新市工业组团寿乡大道5号(72)发明人陈晓瑜(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人范淑萍(51)Int.Cl.F25D23/02(2006.01)E06B7/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种冷库门(57)摘要本发明属于冷藏室门结构技术领域，一种冷库门，包括门框和门扇，门扇的固定侧与门框铰接，门扇的自由侧通过门锁连接门框，所述门框内设置有安装腔，安装腔内转动连接有主动齿轮，该主动齿轮内部设有可外接热风的热风腔，主动齿轮的齿槽内设有出风孔，该出风孔与热风腔相通；所述安装腔内还滑动配合有竖向的齿条，齿条内部设有烘干腔，齿条的齿面与主动齿轮啮合，齿面的齿凸上开有与烘干腔相通的进风孔，齿条上远离齿面的一侧设置有水平的支管，门扇的自由侧上开有竖向的移动槽，该支管与移动槽滑动配合。本发明可在冷库门电路发生故障时，借用外界的热源，在不破坏冷库门的前提下，融化冰霜并打开冷库，避免了冷库门被暴力破坏带来的经济损失。CN107238250ACN107238250A权利要求书1/1页1.一种冷库门，包括门框和门扇，门扇的固定侧与门框铰接，门扇的自由侧通过门锁连接门框，其特征在于：所述门框内设置有安装腔，安装腔内转动连接有主动齿轮，该主动齿轮内部设有可外接热风的热风腔，主动齿轮的齿槽内设有出风孔，该出风孔与热风腔相通；所述安装腔内还滑动配合有竖向的齿条，齿条内部设有烘干腔，齿条的齿面与主动齿轮啮合，齿面的齿凸上开有与烘干腔相通的进风孔，齿条上远离齿面的一侧设置有水平的支管，门扇的自由侧上开有竖向的移动槽，该支管与移动槽滑动配合。2.根据权利要求1所述的一种冷库门，其特征在于：所述支管内固定有与环形的膨胀块，该膨胀块与支管同轴，膨胀块的自由端与门扇自由侧齐平；膨胀块内部设有横置的U形腔，该U形腔的一端滑动配合有压板，另一端设置有蜡封，所述U形腔内填充有吸水颗粒；所述压板靠近门框的一侧连接有破冰刀。3.根据权利要求2所述的一种冷库门，其特征在于：所述U形腔的两个平行腔之间的膨胀块部位设有横向的滑槽，滑槽内滑动配合有滑动块，该滑动块与压板固定连接。4.根据权利要求3所述的一种冷库门，其特征在于：所述破冰刀与门框相对的面上凸起形成刀刃，破冰刀的自由端为尖端。5.根据权利要求4所述的一种冷库门，其特征在于：所述安装腔的腔壁上转动连接有中空的热风轴，该热风轴与主动齿轮键连接，且该热风轴上开有与热风腔相通的风源孔。6.根据权利要求5所述的一种冷库门，其特征在于：所述蜡封处的截面面积小于吸水颗粒的截面面积。2CN107238250A说明书1/3页一种冷库门技术领域[0001]本发明属于冷藏室门结构技术领域。背景技术[0002]冷库门是冷藏库的重要组成部门，主要功能是降低冷量损失，允许货物自由方便地贮存和进出，同时保证工作人员的安全出入，冷库门具有良好的隔热性能，门扇与门框之间使用压缩性大的特制橡胶密封圈密封。[0003]由于冷库内温度很低，容易使得冷库门的门扇和门框之间冻结或者结霜，导致冷库门无法卡死无法打开。为了防止这种情况，现有的冷库门在门扇外圈布置有低电压电热丝，通电后发热使得冰霜融化。这种冷库门的缺点在于：当冷库门发生电路故障时（如电热丝过热熔断后），就不能融化冷库门的门扇和门框之间冻结上的冰霜，导致冷库门无法打开，如此时冷库内有人员，为了保证人员安全，就需要破暴力坏掉冷库门，虽然最终救出了滞留人员，但是冷库门被损坏也会带来较大经济损失。发明内容[0004]本发明意在提供一种可在冷库门电路发生故障时，借用外界的热源，在不破坏冷库门的前提下，快速融化冰霜打开冷库的冷库门。[0005]本方案一种冷库门，包括门框和门扇，门扇的固定侧与门框铰接，门扇的自由侧通过门锁连接门框，所述门框内设置有安装腔，安装腔内转动连接有主动齿轮，该主动齿轮内部设有可外接热风的热风腔，主动齿轮的齿槽内设有出风孔，该出风孔与热风腔相通；所述安装腔内还滑动配合有竖向的齿条，齿条内部设有烘干腔，齿条的齿面与主动齿轮啮合，齿面的齿凸上开有与烘干腔相通的进风孔，齿条上远离齿面的一侧设置有水平的支管，门扇的自由侧上开有竖向的移动槽，该支管与移动槽滑动配合。[0006]有益效果：本发明中通过在门扇中设置安装腔，当向主动齿轮的热风腔通入热风后，部分热风在啮合处沿着出风孔——进风孔进入齿条的烘干腔内，这部分热风的经过的路径较短，动能损失小，能快速地从直观吹向门
