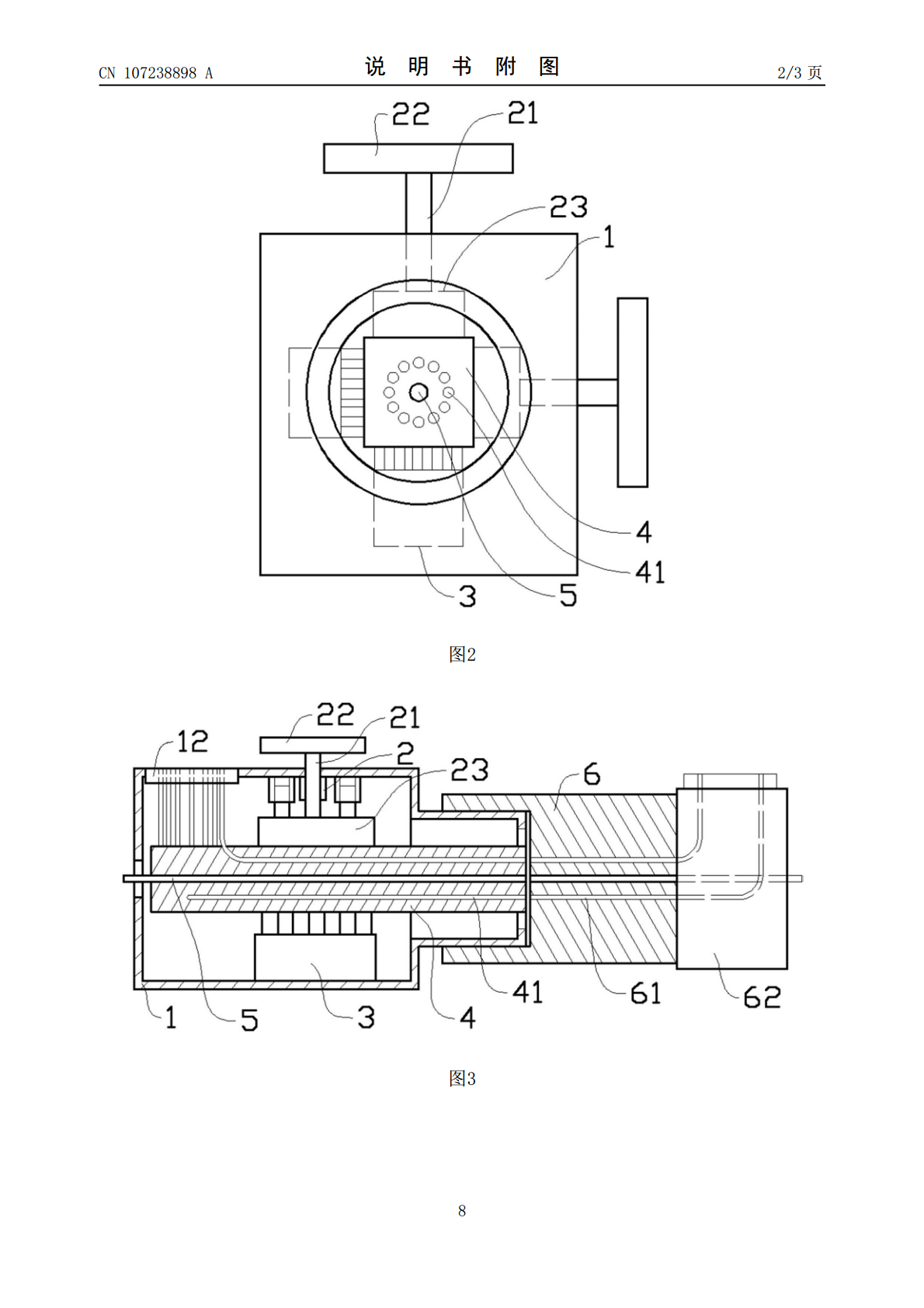

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107238898A(43)申请公布日2017.10.10(21)申请号201710658979.5(22)申请日2017.08.04(71)申请人李兵兵地址330200江西省南昌市南昌县紫阳大道99号江西师范大学瑶湖校区名达楼207(72)发明人李兵兵(74)专利代理机构北京风雅颂专利代理有限公司11403代理人于晓霞(51)Int.Cl.G02B6/38(2006.01)权利要求书1页说明书4页附图3页(54)发明名称可对心调节式陶瓷插芯(57)摘要本发明提供一种可对心调节式陶瓷插芯，它包括插壳，所述插壳左段安装腔的上部和后部分别装配有螺纹块，所述螺纹块上加工有贯通的螺纹孔，所述螺纹孔内装配有螺纹杆，所述螺纹杆的外端装配有调节轮，所述螺纹杆的内端部可自轴旋转装配有压块；所述插壳左段安装腔的下部和前部分别装配有弹性块，所述压块与弹性块之间装配有调节芯，所述调节芯中间加工有左右贯穿的微孔，所述调节芯的微孔内装配有光纤。这种插芯结构可以对插芯内的光纤位置进行微调，使得插芯与插孔中的光纤实现完全对中，这样不仅避免了插芯尺寸不合格造成的光纤无法连接，也大大提高了光纤的连接效果。CN107238898ACN107238898A权利要求书1/1页1.一种可对心调节式陶瓷插芯包括插壳(1)，其特征在于：所述插壳(1)加工为左右两段，所述插壳(1)右段为圆柱形状，所述插壳(1)的左右段中间加工有连通的安装腔，所述插壳(1)左段安装腔的上部和后部分别装配有螺纹块(2)，所述螺纹块(2)上加工有贯通的螺纹孔，所述螺纹孔内装配有螺纹杆(21)，所述螺纹杆(21)的外端部装配有伸出所述插壳(1)，所述螺纹杆的外端装配有调节轮(22)，所述螺纹杆(21)的内端部可自轴旋转装配有压块(23)，所述螺纹杆(21)内侧端部与压块(23)之间可旋转装配，所述螺纹杆(21)相对所述压块(23)轴向限位装配；所述插壳(1)左段安装腔的下部和前部分别装配有弹性块(3)，所述压块(23)与弹性块(3)之间装配有调节芯(4)，所述调节芯(4)中间加工有左右贯穿的微孔，所述调节芯(4)的微孔内装配有光纤(5)，所述调节芯(4)内光纤(5)的端部与所述调节芯(4)的右端部齐平；所述调节芯(4)的右端部与所述插壳(1)右侧的端部齐平，所述调节芯(4)内光纤(5)与所述插壳(1)右段同轴装配。2.根据权利要求1所述的可对心调节式陶瓷插芯，其特征在于：所述插壳(1)的左段为长方体形状，所述调节芯(4)的截面为方形，所述压块(23)与弹性块(3)分别位于所述调节芯(4)的上下前后面上。3.根据权利要求1所述的可对心调节式陶瓷插芯，其特征在于：所述插壳(1)左段的安装腔内装配有插环(11)，所述压块(23)的外侧装配有限位杆(24)，所述限位杆(24)滑动装配在所述插环(11)内。4.根据权利要求3所述的可对心调节式陶瓷插芯，其特征在于：每个所述压块(23)的外侧装配有成对使用的所述限位杆(24)，成对使用的两个所述限位杆(24)位于所述螺纹杆(21)的左右侧。5.根据权利要求1所述的可对心调节式陶瓷插芯，其特征在于：所述弹性块(3)与调节芯(4)压紧面均布有两条以上的压条(31)，所述弹性块(3)通过压条(31)与所述调节芯(4)压紧。6.根据权利要求5所述的可对心调节式陶瓷插芯，其特征在于：所述调节芯(4)内微孔的周向上均布有导光材料制作的出光条(41)，所述出光条(41)的右侧端部与所述调节芯(4)右端部齐平；所述插壳(1)的左段上部设计有观察块(12)，所述出光条(41)的左侧向上插入所述观察块(12)内，所述出光条(41)左端部与所述观察块(12)上部齐平，各个所述出光条(41)左端部环形分布在所述观察块(12)内；所述插壳(1)右侧圆柱端插入插块(6)的定位孔中，所述插块(6)的定位孔的位置装配有待连接的光纤(5)，所述插块(6)的右侧设计有进光块(61)，所述插块(6)内光纤(5)的周向上均布有导光材料制作的进光条(62)，所述插块(6)内光纤(5)以及进光条(62)左侧与所述定位孔的右端面齐平，所述进光条(62)右侧伸出到所述进光块(61)的上部，所述进光条(62)右端部与所述进光块(61)上部齐平，所述进光条(62)右端部环形均布于所述进光块(61)上部。7.根据权利要求6所述的可对心调节式陶瓷插芯，其特征在于：所述出光条(41)、进光条(62)使用塑料材料制作。2CN107238898A说明书1/4页可对心调节式陶瓷插芯所属技术领域[0001]本发明属于套陶瓷插芯技术领域，尤其是涉及一种可对心调节式陶瓷插芯。背景技术[0002]插芯是指使用在光纤连接器中的可拆卸插头部分，插芯为精密对中
