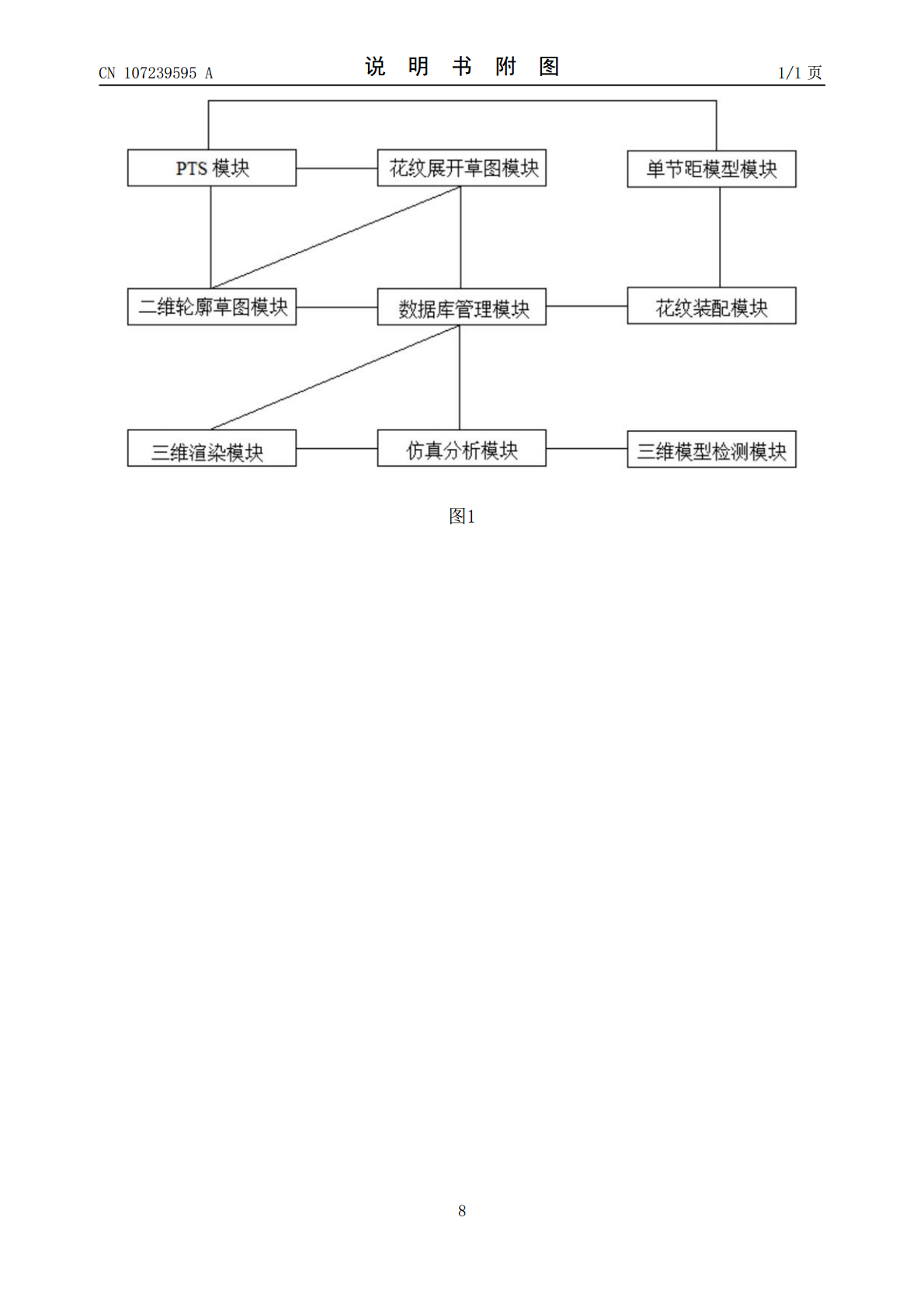

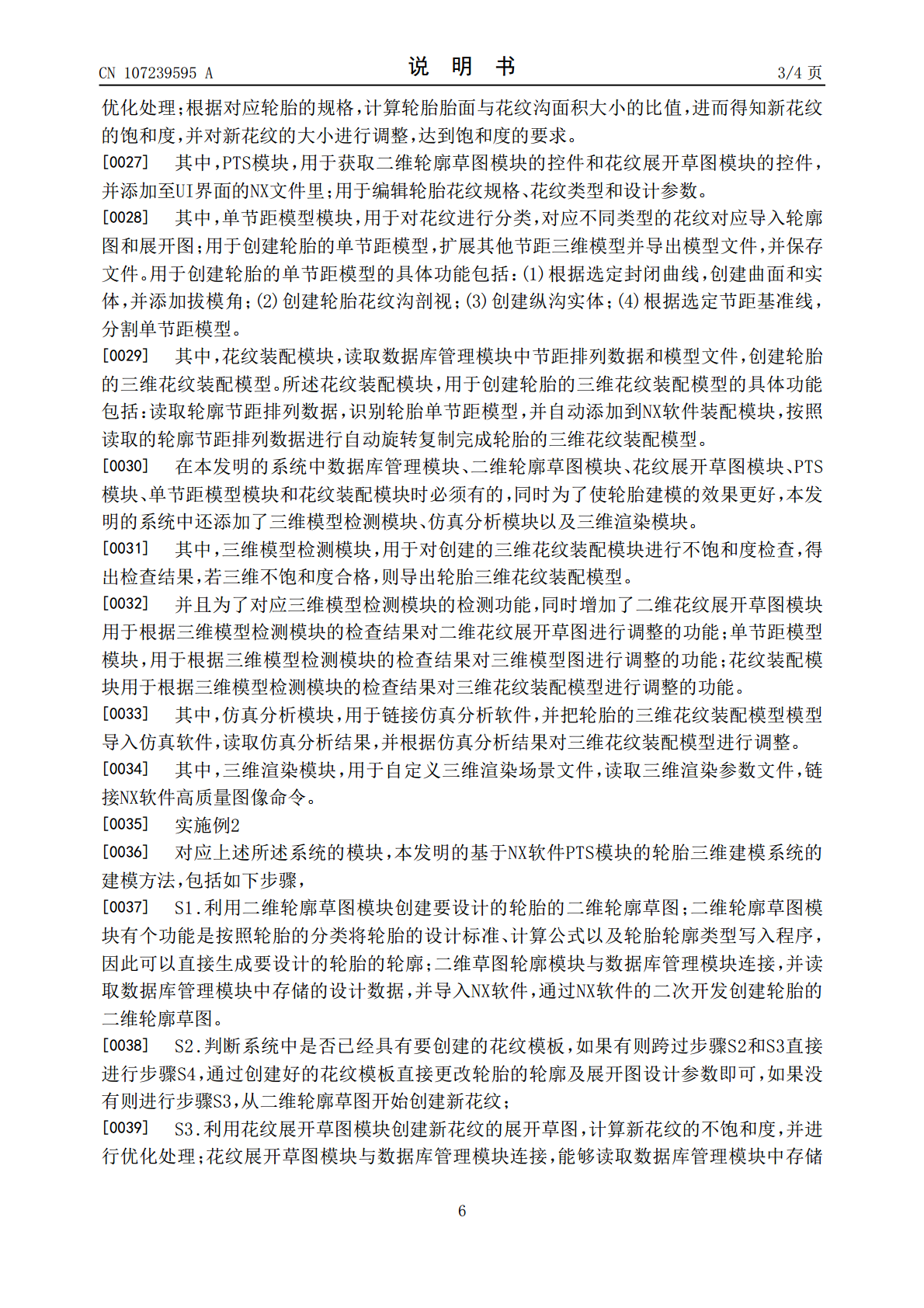

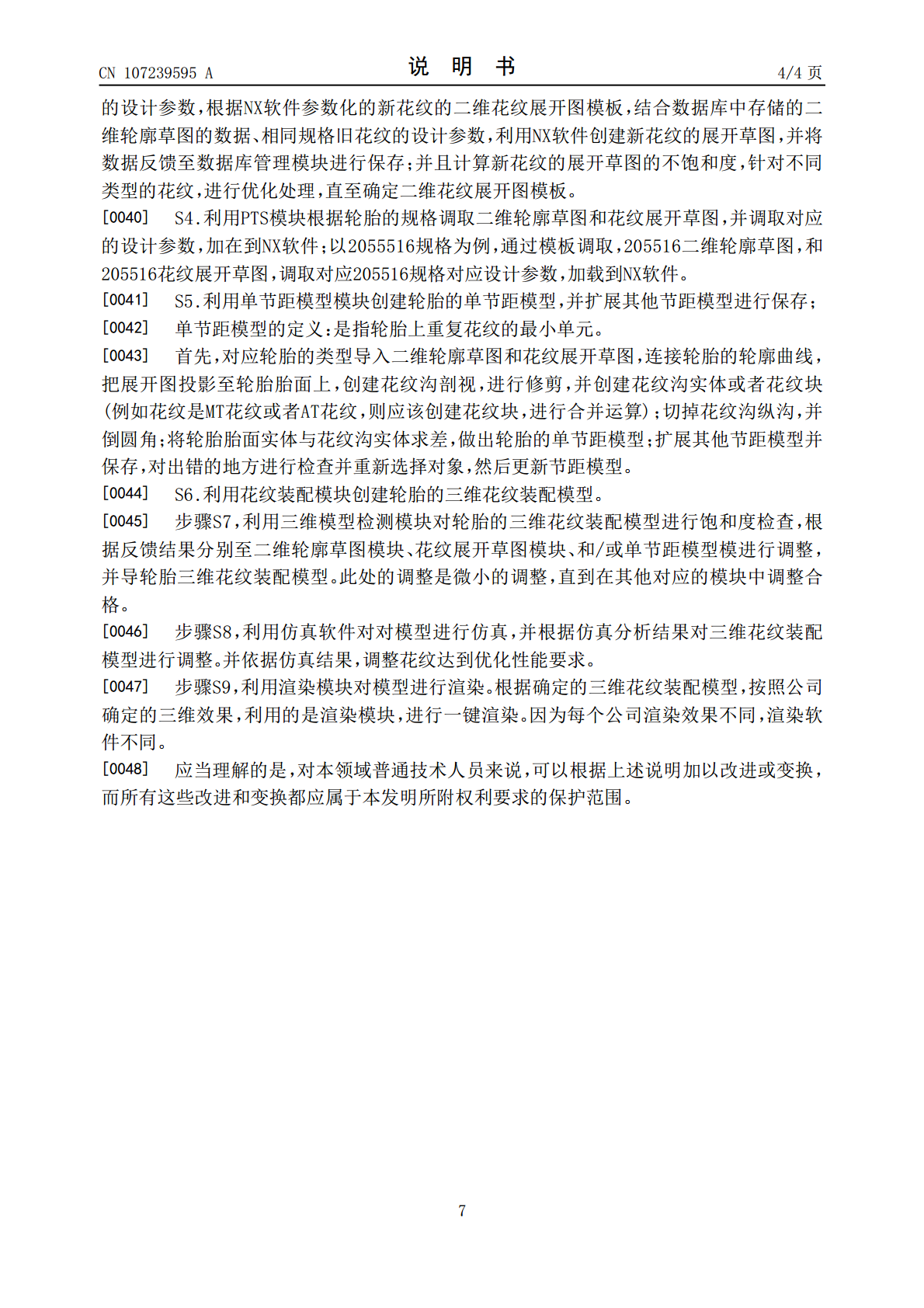

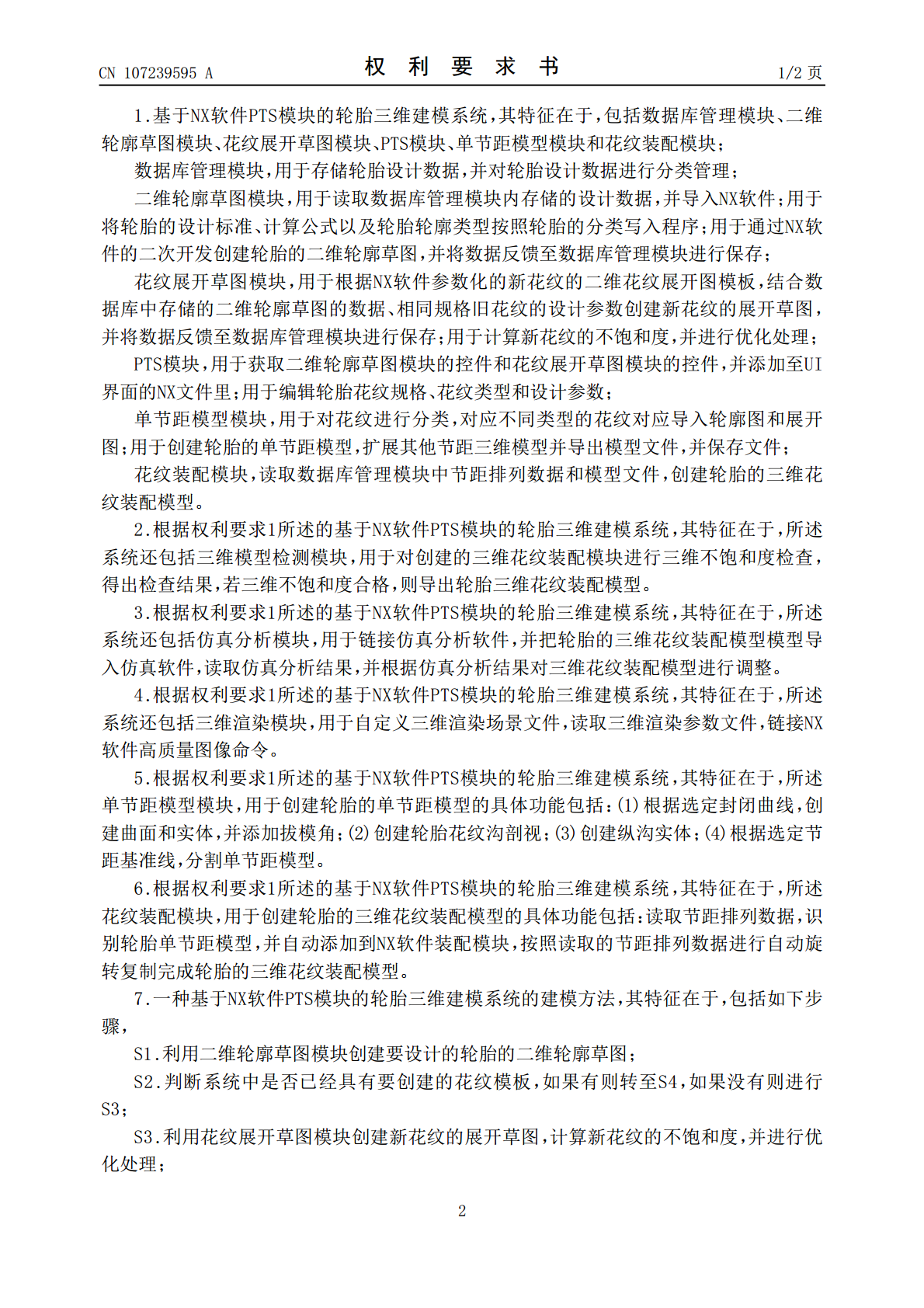

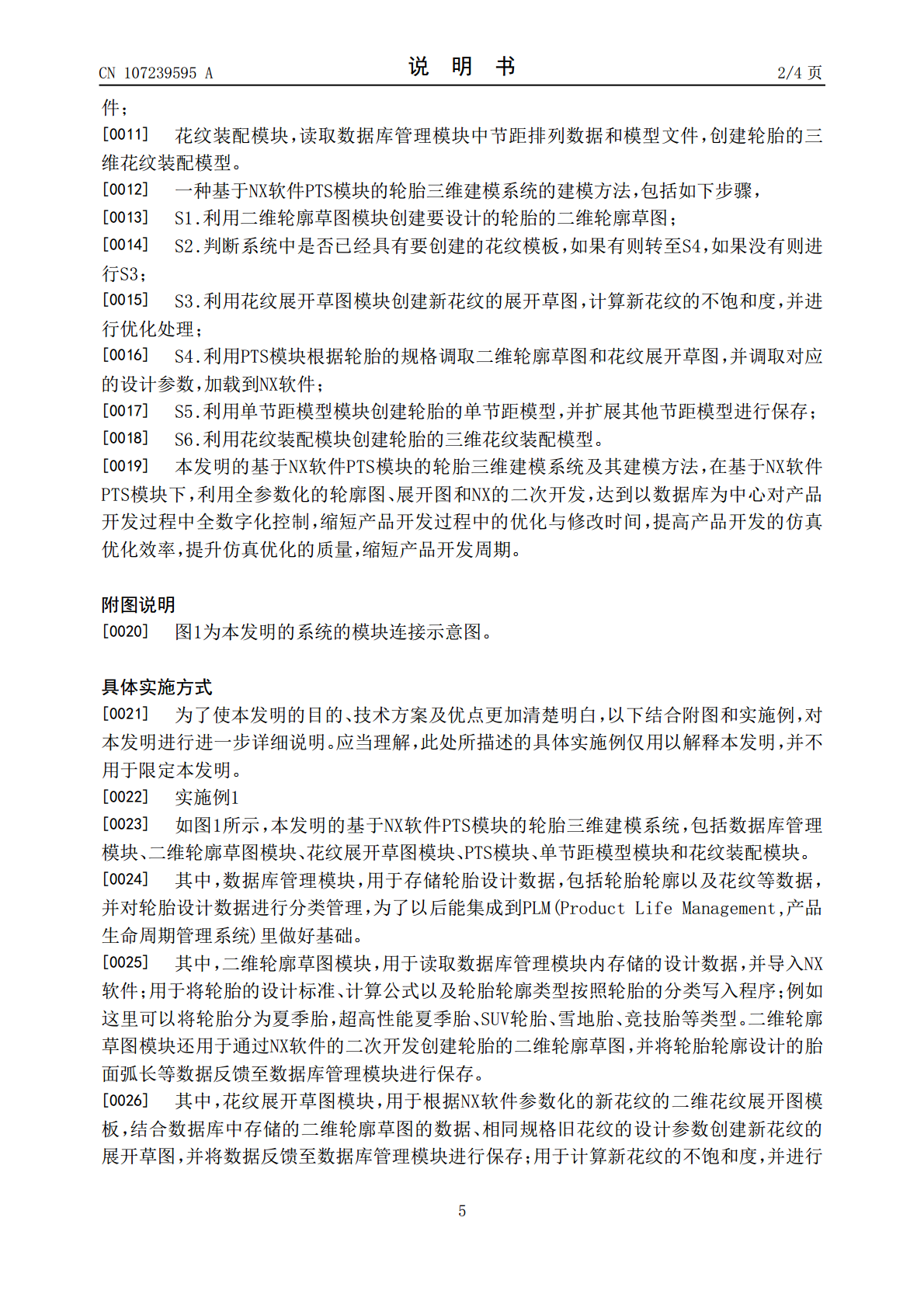

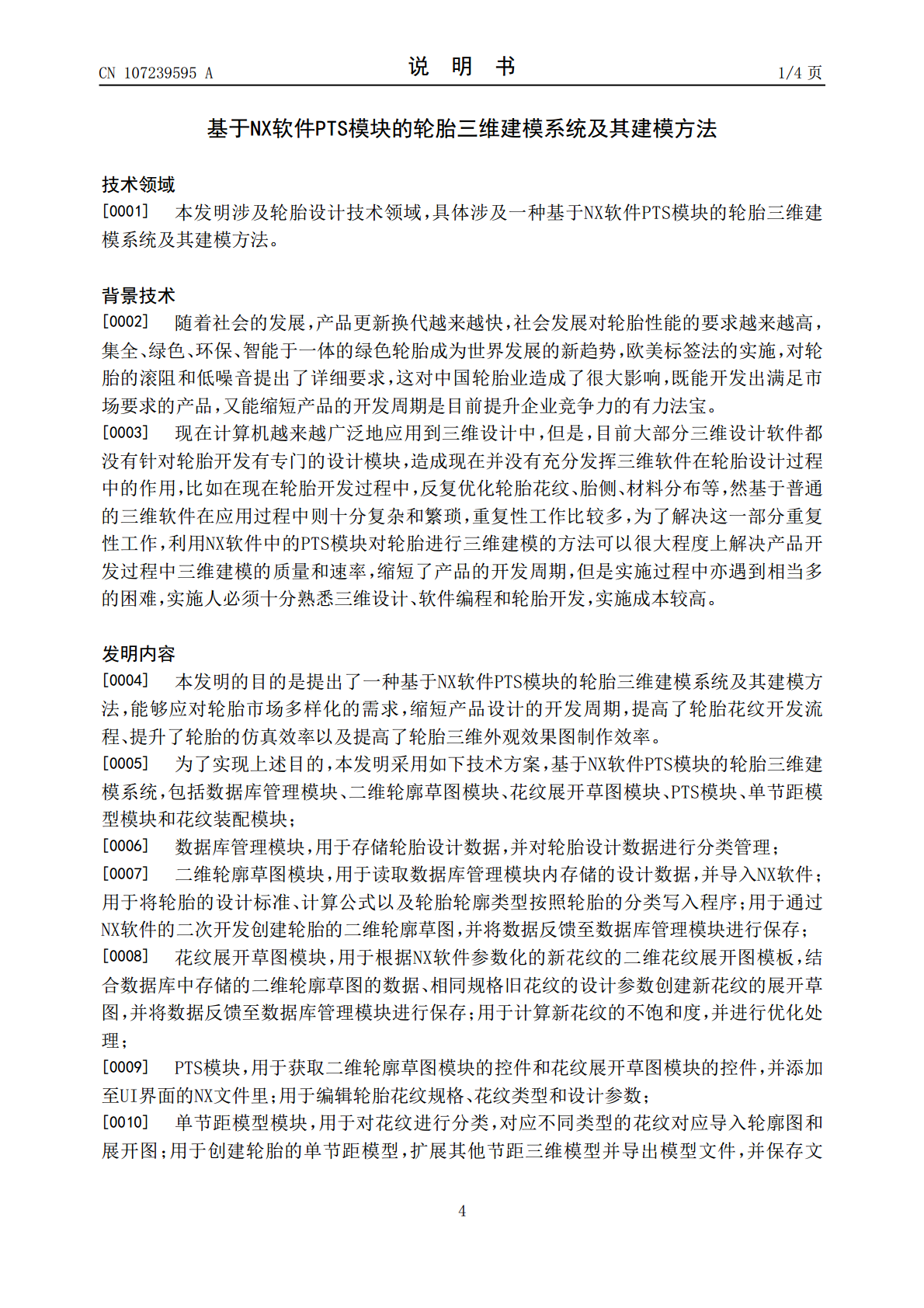

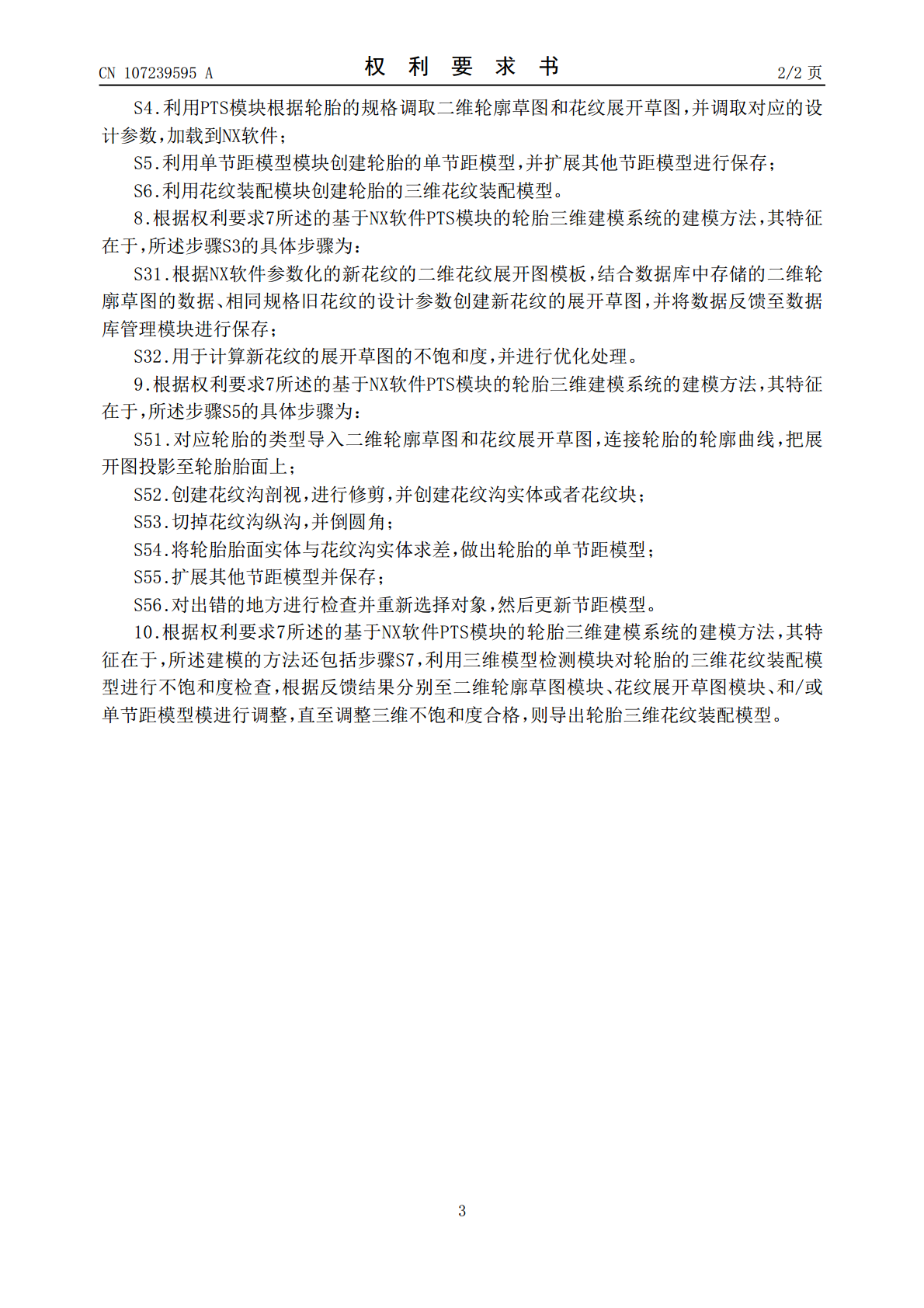

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107239595A(43)申请公布日2017.10.10(21)申请号201710282266.3(22)申请日2017.04.26(71)申请人特拓(青岛)轮胎技术有限公司地址266000山东省青岛市崂山区石岭路39号山东民营科技大厦(名汇国际)2号楼309户(72)发明人李红卫田健吴长辉陈虎(74)专利代理机构青岛中天汇智知识产权代理有限公司37241代理人万桂斌(51)Int.Cl.G06F17/50(2006.01)G06T17/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称基于NX软件PTS模块的轮胎三维建模系统及其建模方法(57)摘要本发明涉及轮胎设计技术领域，具体涉及一种基于NX软件PTS模块的轮胎三维建模系统及其建模方法，包括数据库管理模块、二维轮廓草图模块、花纹展开草图模块、PTS模块、单节距模型模块和花纹装配模块。本发明的基于NX软件PTS模块的轮胎三维建模系统及其建模方法，在基于NX软件PTS模块下，利用全参数化的轮廓图、展开图和NX的二次开发，达到以数据库为中心对产品开发过程中全数字化控制，缩短产品开发过程中的优化与修改时间，提高产品开发的仿真优化效率，提升仿真优化的质量，缩短产品开发周期。CN107239595ACN107239595A权利要求书1/2页1.基于NX软件PTS模块的轮胎三维建模系统，其特征在于，包括数据库管理模块、二维轮廓草图模块、花纹展开草图模块、PTS模块、单节距模型模块和花纹装配模块；数据库管理模块，用于存储轮胎设计数据，并对轮胎设计数据进行分类管理；二维轮廓草图模块，用于读取数据库管理模块内存储的设计数据，并导入NX软件；用于将轮胎的设计标准、计算公式以及轮胎轮廓类型按照轮胎的分类写入程序；用于通过NX软件的二次开发创建轮胎的二维轮廓草图，并将数据反馈至数据库管理模块进行保存；花纹展开草图模块，用于根据NX软件参数化的新花纹的二维花纹展开图模板，结合数据库中存储的二维轮廓草图的数据、相同规格旧花纹的设计参数创建新花纹的展开草图，并将数据反馈至数据库管理模块进行保存；用于计算新花纹的不饱和度，并进行优化处理；PTS模块，用于获取二维轮廓草图模块的控件和花纹展开草图模块的控件，并添加至UI界面的NX文件里；用于编辑轮胎花纹规格、花纹类型和设计参数；单节距模型模块，用于对花纹进行分类，对应不同类型的花纹对应导入轮廓图和展开图；用于创建轮胎的单节距模型，扩展其他节距三维模型并导出模型文件，并保存文件；花纹装配模块，读取数据库管理模块中节距排列数据和模型文件，创建轮胎的三维花纹装配模型。2.根据权利要求1所述的基于NX软件PTS模块的轮胎三维建模系统，其特征在于，所述系统还包括三维模型检测模块，用于对创建的三维花纹装配模块进行三维不饱和度检查，得出检查结果，若三维不饱和度合格，则导出轮胎三维花纹装配模型。3.根据权利要求1所述的基于NX软件PTS模块的轮胎三维建模系统，其特征在于，所述系统还包括仿真分析模块，用于链接仿真分析软件，并把轮胎的三维花纹装配模型模型导入仿真软件，读取仿真分析结果，并根据仿真分析结果对三维花纹装配模型进行调整。4.根据权利要求1所述的基于NX软件PTS模块的轮胎三维建模系统，其特征在于，所述系统还包括三维渲染模块，用于自定义三维渲染场景文件，读取三维渲染参数文件，链接NX软件高质量图像命令。5.根据权利要求1所述的基于NX软件PTS模块的轮胎三维建模系统，其特征在于，所述单节距模型模块，用于创建轮胎的单节距模型的具体功能包括：(1)根据选定封闭曲线，创建曲面和实体，并添加拔模角；(2)创建轮胎花纹沟剖视；(3)创建纵沟实体；(4)根据选定节距基准线，分割单节距模型。6.根据权利要求1所述的基于NX软件PTS模块的轮胎三维建模系统，其特征在于，所述花纹装配模块，用于创建轮胎的三维花纹装配模型的具体功能包括：读取节距排列数据，识别轮胎单节距模型，并自动添加到NX软件装配模块，按照读取的节距排列数据进行自动旋转复制完成轮胎的三维花纹装配模型。7.一种基于NX软件PTS模块的轮胎三维建模系统的建模方法，其特征在于，包括如下步骤，S1.利用二维轮廓草图模块创建要设计的轮胎的二维轮廓草图；S2.判断系统中是否已经具有要创建的花纹模板，如果有则转至S4，如果没有则进行S3；S3.利用花纹展开草图模块创建新花纹的展开草图，计算新花纹的不饱和度，并进行优化处理；2CN107239595A权利要求书2/2页S4.利用PTS模块根据轮胎的规格调取二维轮廓草图和花纹展开草图，并调取对应的设计参数，加载到NX软件；S5.利用单节距模型模块创建轮胎的单节距模型，并扩展其他节距模型进行保存
