一种垫肩式小腿训练健身器械及其使用说明.pdf

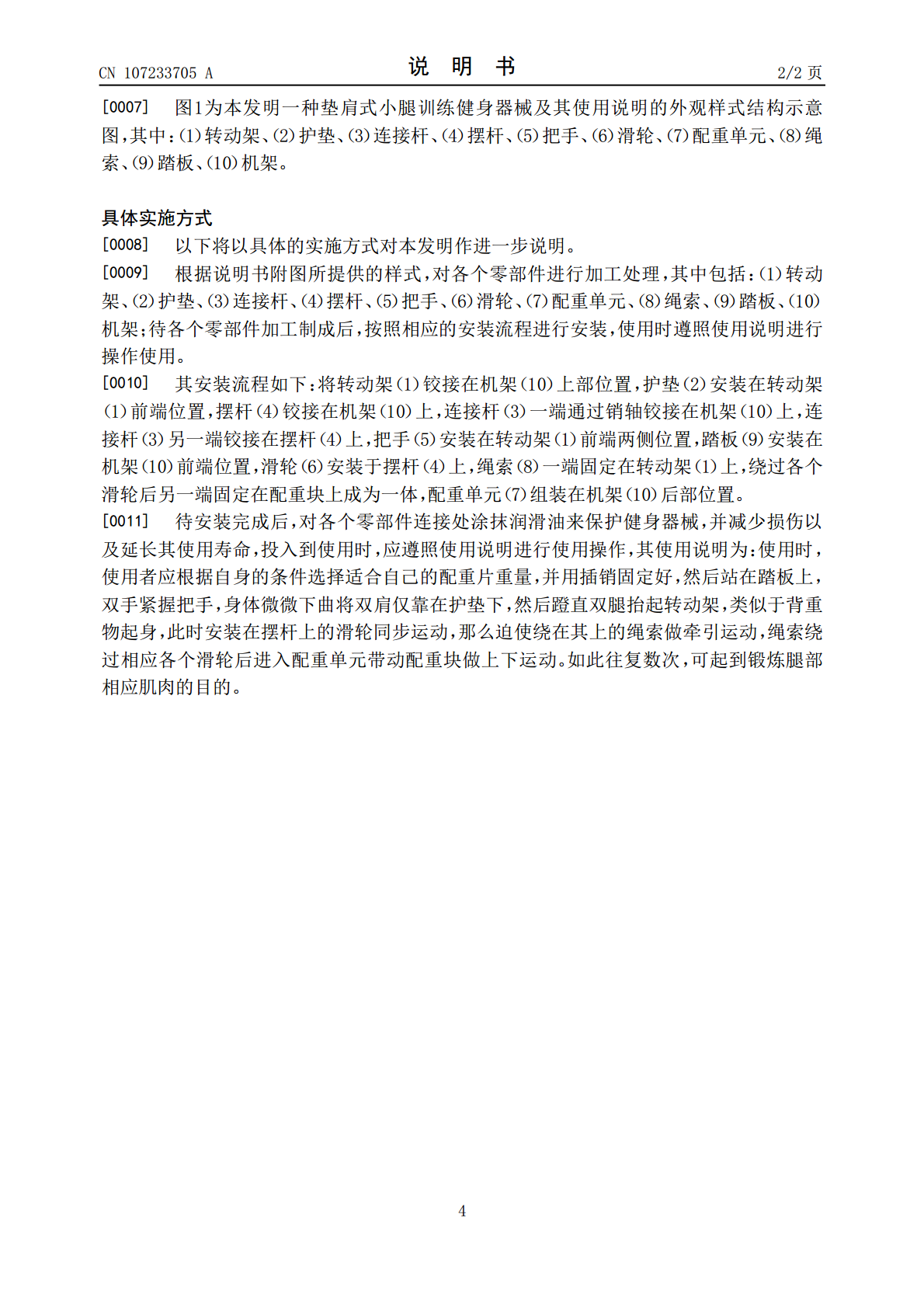

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107233705A(43)申请公布日2017.10.10(21)申请号201710578268.7(22)申请日2017.07.16(71)申请人佛山瑞箭体育器材有限公司地址528137广东省佛山市三水中心科技工业区B区21号（F2)综合楼自编C座412号(72)发明人邹明瑞(51)Int.Cl.A63B23/04(2006.01)A63B21/062(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种垫肩式小腿训练健身器械及其使用说明(57)摘要本发明公开了一种垫肩式小腿训练健身器械及其使用说明，属于健身器械领域。本发明的主要目的在于为广大的健身爱好者以及健身行业的消费者们提供一种专门针对于腿部肌肉尤其是小腿相应肌肉的便捷式健身器械，根据模拟肩背重物起身的原理，通过克服配重片重量来起到锻炼的效果，为了实现以上目的，经加工处理各个零部件，包括：转动架、护垫、连接杆、摆杆、把手、滑轮、配重单元、绳索、踏板、机架；待各个零部件加工制成后，按照相应的安装流程进行安装，使用时遵照使用说明进行操作使用，本发明不仅对于肌肉的锻炼效果良好，而且对于相关伤病的治疗和康复也能起到辅助的作用，是各个健身场馆以及家庭健身首选的健身器械。CN107233705ACN107233705A权利要求书1/1页1.一种垫肩式小腿训练健身器械及其使用说明，其特征在于：所述的健身器械有各个零部件组成，其中包括：（1）转动架、（2）护垫、（3）连接杆、（4）摆杆、（5）把手、（6）滑轮、（7）配重单元、（8）绳索、（9）踏板、（10）机架；待各个零部件加工制成后，按照相应的安装流程进行安装，使用时遵照使用说明进行操作使用。2.根据权利要求1所述的一种垫肩式小腿训练健身器械及其使用说明，其特征在于：所述的安装流程为：将转动架（1）铰接在机架（10）上部位置，护垫（2）安装在转动架（1）前端位置，摆杆（4）铰接在机架（10）上，连接杆（3）一端通过销轴铰接在机架（10）上，连接杆（3）另一端铰接在摆杆（4）上，把手（5）安装在转动架（1）前端两侧位置，踏板（9）安装在机架（10）前端位置，滑轮（6）安装于摆杆（4）上，绳索（8）一端固定在转动架（1）上，绕过各个滑轮后另一端固定在配重块上成为一体，配重单元（7）组装在机架（10）后部位置。3.根据权利要求1所述的一种垫肩式小腿训练健身器械及其使用说明，其特征在于：所述的使用说明为：使用时，使用者应根据自身的条件选择适合自己的配重片重量，并用插销固定好，然后站在踏板上，双手紧握把手，身体微微下曲将双肩仅靠在护垫下，然后蹬直双腿抬起转动架，类似于背重物起身，此时安装在摆杆上的滑轮同步运动，那么迫使绕在其上的绳索做牵引运动，绳索绕过相应各个滑轮后进入配重单元带动配重块做上下运动，如此往复数次，可起到锻炼腿部相应肌肉的目的。2CN107233705A说明书1/2页一种垫肩式小腿训练健身器械及其使用说明技术领域[0001]本发明公开了一种垫肩式小腿训练健身器械及其使用说明，属于健身器械领域。背景技术[0002]在这个快节奏的社会生活中，有许多人通过健身运动来保持身材增强体质并利用早晚进行体育锻炼，由于受到时间和场地的限制常常难以享受运动的快乐。随着市面上出现各种各样的健身器材，为希望通过锻炼得到健康的人们带来了许多便利。目前虽然有许多健身器材，但对于腿部锻炼的还比较少。该发明是一种利用短短的休息时间进行腿部锻炼，既可以节省时间，又可以起到锻炼身体的作用，并可以满足人们的生活要求。[0003]但是人们往往在运动时由于不注意或逞强等原因，又由于场地和个人原因造成运动损伤，给日后的生活带来不便。该垫肩式小腿训练健身器械创造后给运动员在训练中带来辅助的练习效果。也可以在家庭和办公娱乐场所使用，是各个商业健身场馆及家庭必备的健身器械。发明内容[0004]本发明设计了一种垫肩式小腿训练健身器械及其使用说明，其主要目的在于为广大的健身爱好者以及健身行业的消费者们提供一种专门针对于腿部肌肉尤其是小腿相应肌肉的便捷式健身器械，根据模拟肩背重物起身的原理，通过克服配重片重量来起到锻炼的效果，本发明操作简便，效果良好，为了实现以上目的，根据说明书附图所提供的样式，对各个零部件进行加工处理，其中包括：（1）转动架、（2）护垫、（3）连接杆、（4）摆杆、（5）把手、（6）滑轮、（7）配重单元、（8）绳索、（9）踏板、（10）机架；待各个零部件加工制成后，按照相应的安装流程进行安装，使用时遵照使用说明进行操作使用。[0005]其安装流程如下：将转动架（1）铰接在机架（10）上部位置，护垫（2）安装在转动架（1）前端位置，摆杆（4）铰接在机架（10）上，连接杆（
