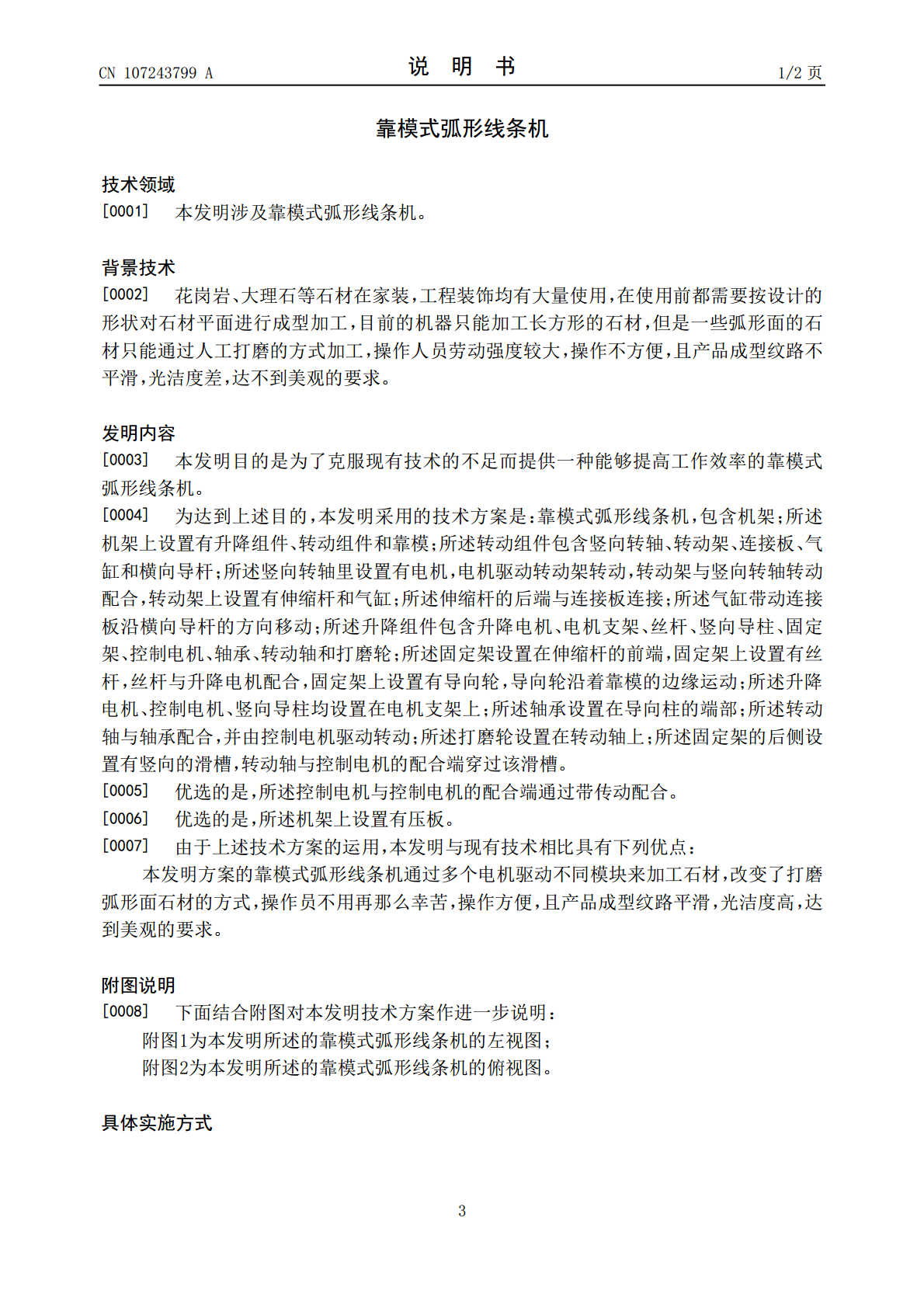

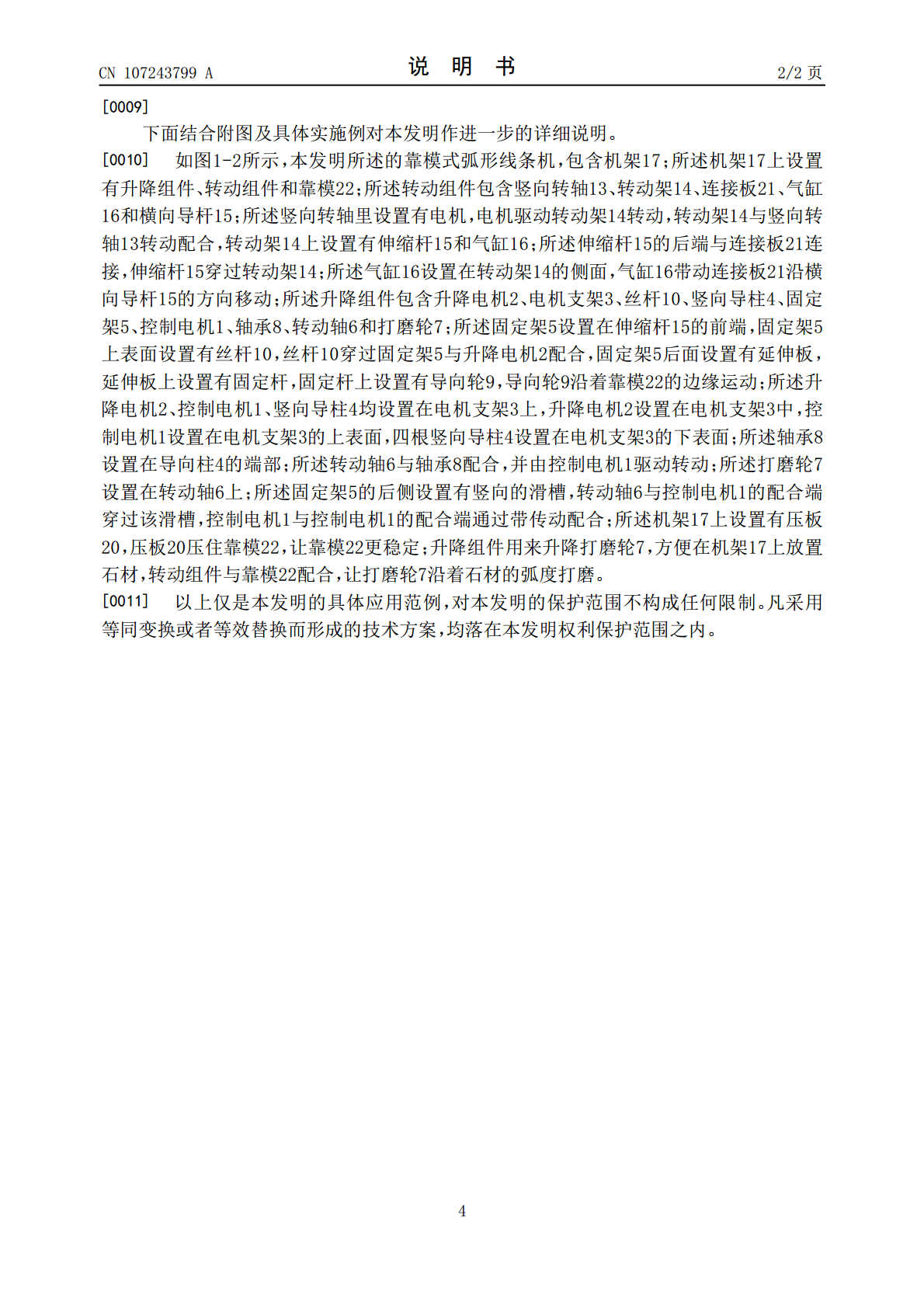

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107243799A(43)申请公布日2017.10.13(21)申请号201710638837.2(22)申请日2017.07.31(71)申请人苏州广隆富机械设备有限公司地址215000江苏省苏州市相城区望亭镇迎湖村(72)发明人鲁加旺(74)专利代理机构苏州铭浩知识产权代理事务所(普通合伙)32246代理人于浩江(51)Int.Cl.B24B17/02(2006.01)B24B19/26(2006.01)B24B19/22(2006.01)权利要求书1页说明书2页附图1页(54)发明名称靠模式弧形线条机(57)摘要本发明涉及靠模式弧形线条机，包含机架；所述机架上设置有升降组件、转动组件和靠模；所述转动组件包含竖向转轴、转动架、连接板、气缸和横向导杆；所述转动架上设置有伸缩杆和气缸；所述伸缩杆的后端与连接板连接；所述升降组件包含升降电机、电机支架、丝杆、竖向导柱、固定架、控制电机、轴承、转动轴和打磨轮；所述升降电机、控制电机、竖向导柱均设置在电机支架上；所述轴承设置在导向柱的端部；所述转动轴与轴承配合；所述打磨轮设置在转动轴上；所述固定架的后侧设置有竖向的滑槽，转动轴与控制电机的配合端穿过该滑槽；本发明方案的靠模式弧形线条机通过多个电机驱动不同模块来加工石材，操作方便且产品成型纹路平滑。CN107243799ACN107243799A权利要求书1/1页1.靠模式弧形线条机，其特征在于包含：机架（17）；所述机架（17）上设置有升降组件、转动组件和靠模（22）；所述转动组件包含竖向转轴（13）、转动架（14）、连接板（21）、气缸（16）和横向导杆（15）；所述竖向转轴里设置有电机，电机驱动转动架（14）转动，转动架（14）与竖向转轴（13）转动配合，转动架（14）上设置有伸缩杆（15）和气缸（16）；所述伸缩杆（15）的后端与连接板（21）连接；所述气缸（16）带动连接板（21）沿横向导杆（15）的方向移动；所述升降组件包含升降电机（2）、电机支架（3）、丝杆（10）、竖向导柱（4）、固定架（5）、控制电机（1）、轴承（8）、转动轴（6）和打磨轮（7）；所述固定架（5）设置在伸缩杆（15）的前端，固定架（5）上设置有丝杆（10），丝杆（10）与升降电机（2）配合，固定架（5）上设置有导向轮（9），导向轮（9）沿着靠模（22）的边缘运动；所述升降电机（2）、控制电机（1）、竖向导柱（4）均设置在电机支架（3）上；所述轴承（8）设置在导向柱（4）的端部；所述转动轴（6）与轴承（8）配合，并由控制电机（1）驱动转动；所述打磨轮（7）设置在转动轴（6）上；所述固定架（5）的后侧设置有竖向的滑槽，转动轴（6）与控制电机（1）的配合端穿过该滑槽。2.根据权利要求1所述的靠模式弧形线条机，其特征在于：所述控制电机（1）与控制电机（1）的配合端通过带传动配合。3.根据权利要求1所述的靠模式弧形线条机，其特征在于：所述机架（17）上设置有压板（20）。2CN107243799A说明书1/2页靠模式弧形线条机技术领域[0001]本发明涉及靠模式弧形线条机。背景技术[0002]花岗岩、大理石等石材在家装，工程装饰均有大量使用，在使用前都需要按设计的形状对石材平面进行成型加工，目前的机器只能加工长方形的石材，但是一些弧形面的石材只能通过人工打磨的方式加工，操作人员劳动强度较大，操作不方便，且产品成型纹路不平滑，光洁度差，达不到美观的要求。发明内容[0003]本发明目的是为了克服现有技术的不足而提供一种能够提高工作效率的靠模式弧形线条机。[0004]为达到上述目的，本发明采用的技术方案是：靠模式弧形线条机，包含机架；所述机架上设置有升降组件、转动组件和靠模；所述转动组件包含竖向转轴、转动架、连接板、气缸和横向导杆；所述竖向转轴里设置有电机，电机驱动转动架转动，转动架与竖向转轴转动配合，转动架上设置有伸缩杆和气缸；所述伸缩杆的后端与连接板连接；所述气缸带动连接板沿横向导杆的方向移动；所述升降组件包含升降电机、电机支架、丝杆、竖向导柱、固定架、控制电机、轴承、转动轴和打磨轮；所述固定架设置在伸缩杆的前端，固定架上设置有丝杆，丝杆与升降电机配合，固定架上设置有导向轮，导向轮沿着靠模的边缘运动；所述升降电机、控制电机、竖向导柱均设置在电机支架上；所述轴承设置在导向柱的端部；所述转动轴与轴承配合，并由控制电机驱动转动；所述打磨轮设置在转动轴上；所述固定架的后侧设置有竖向的滑槽，转动轴与控制电机的配合端穿过该滑槽。[0005]优选的是，所述控制电机与控制电机的配合端通过带传动配合。[0006]优选的是，所述机架上设置有压板。[0007]由于上述技术方案的运用，本发明与现有技术相比具有
