一种直线式高精度蠕动泵.pdf

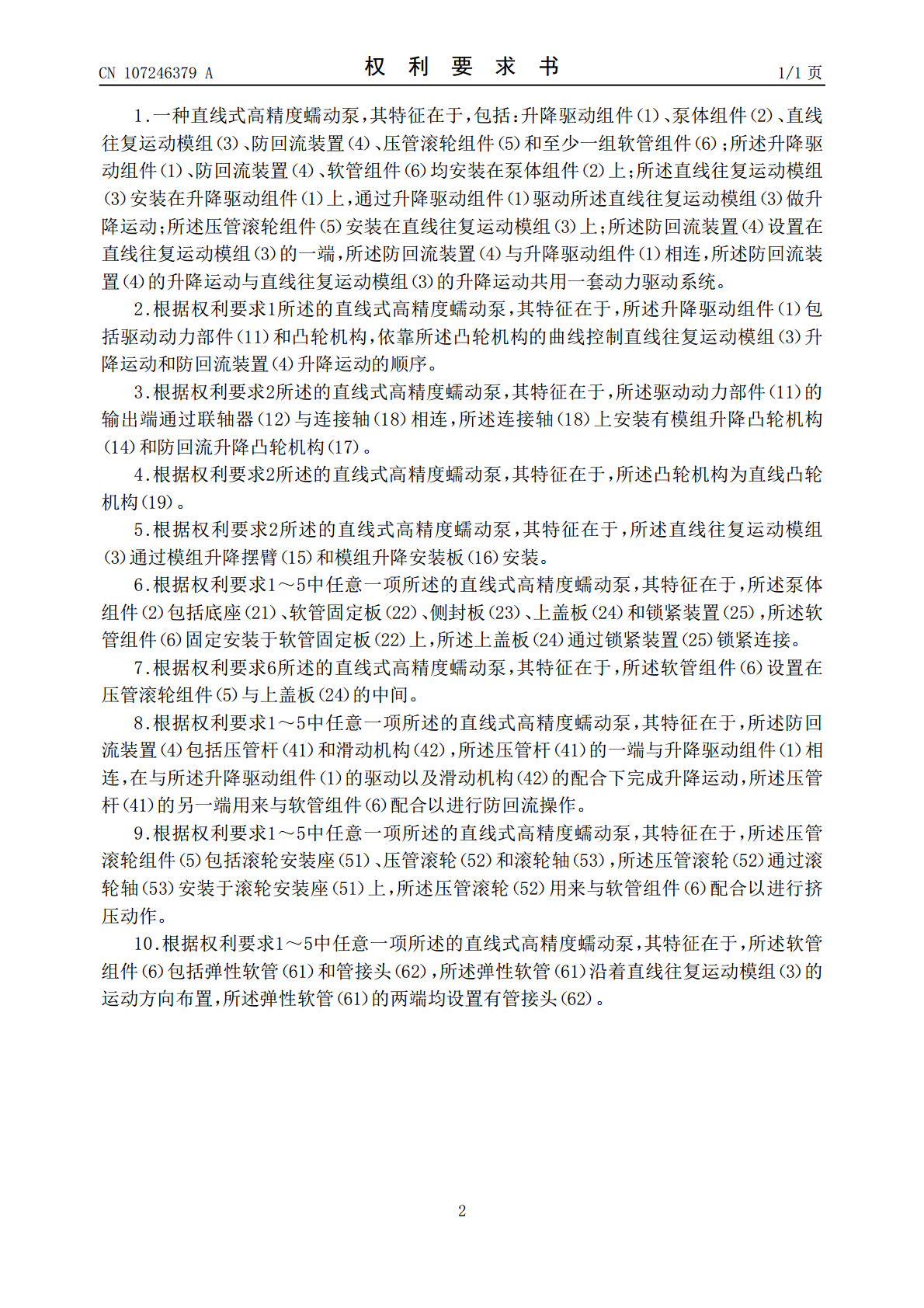

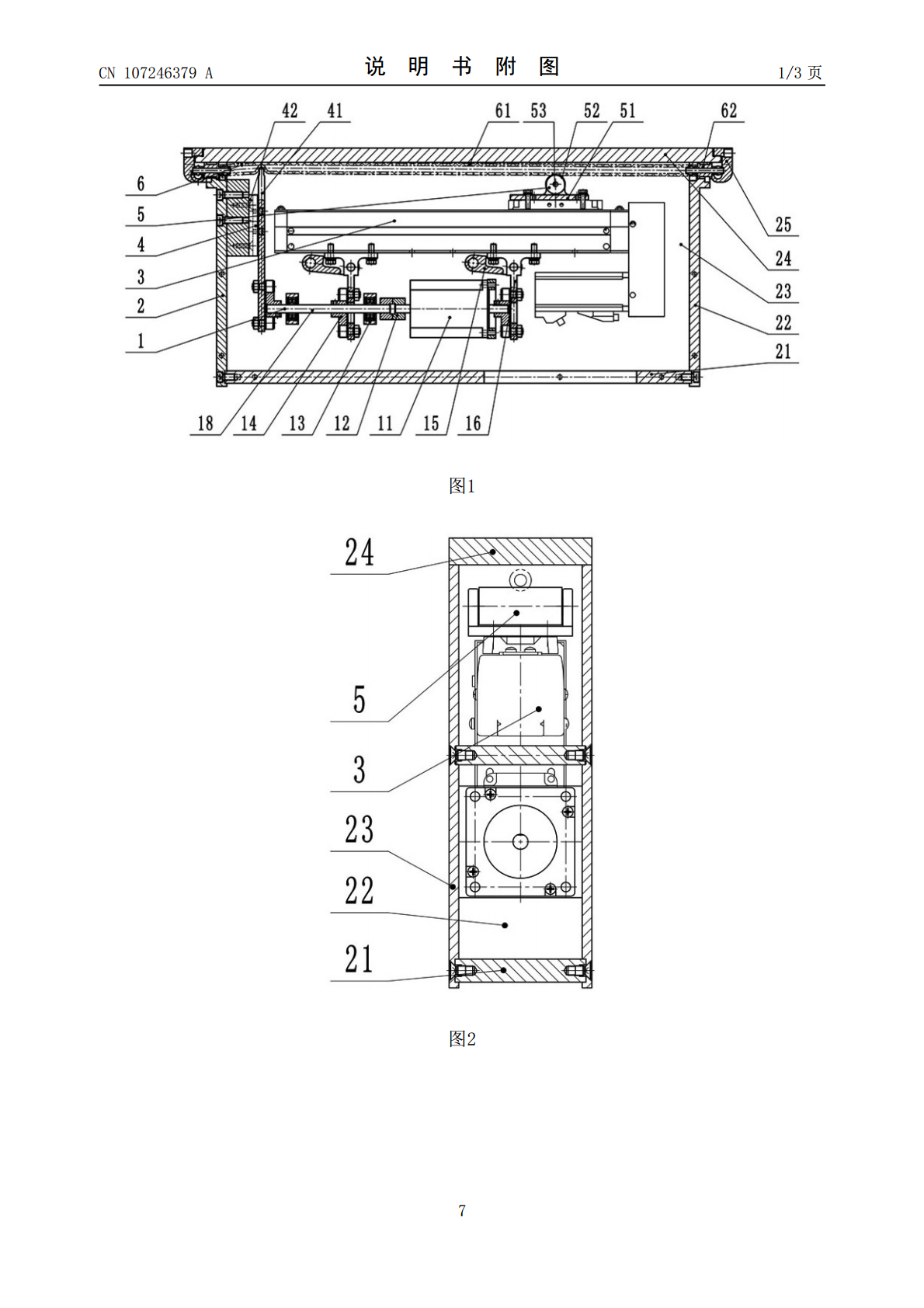

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107246379A(43)申请公布日2017.10.13(21)申请号201710600133.6(22)申请日2017.07.21(71)申请人长沙执先智量科技股份有限公司地址410129湖南省长沙市长沙经济技术开发区榔梨街道黄兴大道南段57号星为创芯园4栋607(72)发明人刘振阳波(74)专利代理机构湖南兆弘专利事务所(普通合伙)43008代理人周长清(51)Int.Cl.F04B43/12(2006.01)F04B13/00(2006.01)F04B53/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种直线式高精度蠕动泵(57)摘要本发明公开了一种直线式高精度蠕动泵，包括：升降驱动组件、泵体组件、直线往复运动模组、防回流装置、压管滚轮组件和软管组件；升降驱动组件、防回流装置、软管组件均安装在泵体组件上；直线往复运动模组安装在升降驱动组件上，通过升降驱动组件驱动直线往复运动模组做升降运动；压管滚轮组件安装在直线往复运动模组上；防回流装置设置在直线往复运动模组的一端，防回流装置与升降驱动组件相连，防回流装置的升降运动与直线往复运动模组的升降运动共用一套动力驱动系统。本发明具有原理简单、成本低廉、传动稳定、计量精度较高等优点。CN107246379ACN107246379A权利要求书1/1页1.一种直线式高精度蠕动泵，其特征在于，包括：升降驱动组件（1）、泵体组件（2）、直线往复运动模组（3）、防回流装置（4）、压管滚轮组件（5）和至少一组软管组件（6）；所述升降驱动组件（1）、防回流装置（4）、软管组件（6）均安装在泵体组件（2）上；所述直线往复运动模组（3）安装在升降驱动组件（1）上，通过升降驱动组件（1）驱动所述直线往复运动模组（3）做升降运动；所述压管滚轮组件（5）安装在直线往复运动模组（3）上；所述防回流装置（4）设置在直线往复运动模组（3）的一端，所述防回流装置（4）与升降驱动组件（1）相连，所述防回流装置（4）的升降运动与直线往复运动模组（3）的升降运动共用一套动力驱动系统。2.根据权利要求1所述的直线式高精度蠕动泵，其特征在于，所述升降驱动组件（1）包括驱动动力部件（11）和凸轮机构，依靠所述凸轮机构的曲线控制直线往复运动模组（3）升降运动和防回流装置（4）升降运动的顺序。3.根据权利要求2所述的直线式高精度蠕动泵，其特征在于，所述驱动动力部件（11）的输出端通过联轴器（12）与连接轴（18）相连，所述连接轴（18）上安装有模组升降凸轮机构（14）和防回流升降凸轮机构（17）。4.根据权利要求2所述的直线式高精度蠕动泵，其特征在于，所述凸轮机构为直线凸轮机构（19）。5.根据权利要求2所述的直线式高精度蠕动泵，其特征在于，所述直线往复运动模组（3）通过模组升降摆臂（15）和模组升降安装板（16）安装。6.根据权利要求1～5中任意一项所述的直线式高精度蠕动泵，其特征在于，所述泵体组件（2）包括底座（21）、软管固定板（22）、侧封板（23）、上盖板（24）和锁紧装置（25），所述软管组件（6）固定安装于软管固定板（22）上，所述上盖板（24）通过锁紧装置（25）锁紧连接。7.根据权利要求6所述的直线式高精度蠕动泵，其特征在于，所述软管组件（6）设置在压管滚轮组件（5）与上盖板（24）的中间。8.根据权利要求1～5中任意一项所述的直线式高精度蠕动泵，其特征在于，所述防回流装置（4）包括压管杆（41）和滑动机构（42），所述压管杆（41）的一端与升降驱动组件（1）相连，在与所述升降驱动组件（1）的驱动以及滑动机构（42）的配合下完成升降运动，所述压管杆（41）的另一端用来与软管组件（6）配合以进行防回流操作。9.根据权利要求1～5中任意一项所述的直线式高精度蠕动泵，其特征在于，所述压管滚轮组件（5）包括滚轮安装座（51）、压管滚轮（52）和滚轮轴（53），所述压管滚轮（52）通过滚轮轴（53）安装于滚轮安装座（51）上，所述压管滚轮（52）用来与软管组件（6）配合以进行挤压动作。10.根据权利要求1～5中任意一项所述的直线式高精度蠕动泵，其特征在于，所述软管组件（6）包括弹性软管（61）和管接头（62），所述弹性软管（61）沿着直线往复运动模组（3）的运动方向布置，所述弹性软管（61）的两端均设置有管接头（62）。2CN107246379A说明书1/4页一种直线式高精度蠕动泵技术领域[0001]本发明主要涉及到流体计量技术领域，特指一种适用于流体的直线式高精度蠕动泵。背景技术[0002]随着技术的发展，很多特殊行业对计量的精度及洁净度的要求越来越高，比如生物制药行业、医疗行业、化工行业等。目前，在对流体进行精确
