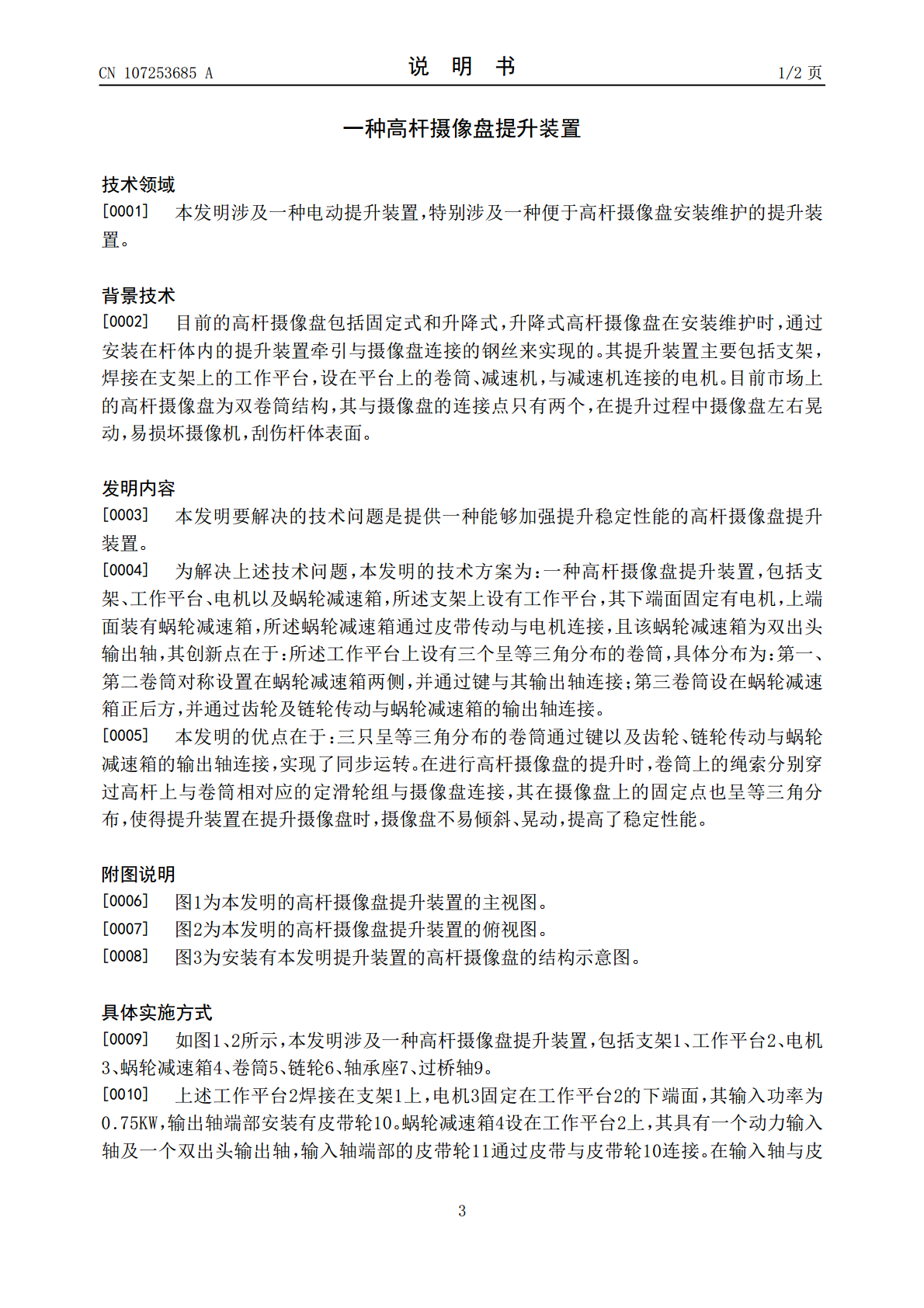

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107253685A(43)申请公布日2017.10.17(21)申请号201710658929.7(22)申请日2017.08.04(71)申请人南通皋强照明科技有限公司地址226500江苏省南通市如皋市如城镇万寿南路999号（软件研发大楼1号楼522室）(72)发明人沈尉(51)Int.Cl.B66F7/02(2006.01)B66F7/28(2006.01)F16M11/24(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种高杆摄像盘提升装置(57)摘要本发明涉及一种高杆摄像盘提升装置，包括支架、工作平台、电机以及蜗轮减速箱，所述支架上设有工作平台，其下端面固定有电机，上端面装有蜗轮减速箱，所述蜗轮减速箱通过皮带传动与电机连接，且该蜗轮减速箱为双出头输出轴，该工作平台上设有三个呈等三角分布的卷筒，三者通过键以及齿轮、链轮传动与蜗轮减速箱的输出轴连接，实现了同步运转。在进行提升时，卷筒上的三股绳索同步提升摄像盘，摄像盘不易倾斜晃动，提高了稳定性能。CN107253685ACN107253685A权利要求书1/1页1.一种高杆摄像盘提升装置，包括支架、工作平台、电机以及蜗轮减速箱，所述支架上设有工作平台，其下端面固定有电机，上端面装有蜗轮减速箱，所述蜗轮减速箱通过皮带传动与电机连接，且该蜗轮减速箱为双出头输出轴，其特征在于：所述工作平台上设有三个呈等三角分布的卷筒，具体分布为：第一、第二卷筒对称设置在蜗轮减速箱两侧，并通过键与其输出轴连接；第三卷筒设在蜗轮减速箱正后方，并通过齿轮及链轮传动与蜗轮减速箱的输出轴连接。2CN107253685A说明书1/2页一种高杆摄像盘提升装置技术领域[0001]本发明涉及一种电动提升装置，特别涉及一种便于高杆摄像盘安装维护的提升装置。背景技术[0002]目前的高杆摄像盘包括固定式和升降式，升降式高杆摄像盘在安装维护时，通过安装在杆体内的提升装置牵引与摄像盘连接的钢丝来实现的。其提升装置主要包括支架，焊接在支架上的工作平台，设在平台上的卷筒、减速机，与减速机连接的电机。目前市场上的高杆摄像盘为双卷筒结构，其与摄像盘的连接点只有两个，在提升过程中摄像盘左右晃动，易损坏摄像机，刮伤杆体表面。发明内容[0003]本发明要解决的技术问题是提供一种能够加强提升稳定性能的高杆摄像盘提升装置。[0004]为解决上述技术问题，本发明的技术方案为：一种高杆摄像盘提升装置，包括支架、工作平台、电机以及蜗轮减速箱，所述支架上设有工作平台，其下端面固定有电机，上端面装有蜗轮减速箱，所述蜗轮减速箱通过皮带传动与电机连接，且该蜗轮减速箱为双出头输出轴，其创新点在于：所述工作平台上设有三个呈等三角分布的卷筒，具体分布为：第一、第二卷筒对称设置在蜗轮减速箱两侧，并通过键与其输出轴连接；第三卷筒设在蜗轮减速箱正后方，并通过齿轮及链轮传动与蜗轮减速箱的输出轴连接。[0005]本发明的优点在于：三只呈等三角分布的卷筒通过键以及齿轮、链轮传动与蜗轮减速箱的输出轴连接，实现了同步运转。在进行高杆摄像盘的提升时，卷筒上的绳索分别穿过高杆上与卷筒相对应的定滑轮组与摄像盘连接，其在摄像盘上的固定点也呈等三角分布，使得提升装置在提升摄像盘时，摄像盘不易倾斜、晃动，提高了稳定性能。附图说明[0006]图1为本发明的高杆摄像盘提升装置的主视图。[0007]图2为本发明的高杆摄像盘提升装置的俯视图。[0008]图3为安装有本发明提升装置的高杆摄像盘的结构示意图。具体实施方式[0009]如图1、2所示，本发明涉及一种高杆摄像盘提升装置，包括支架1、工作平台2、电机3、蜗轮减速箱4、卷筒5、链轮6、轴承座7、过桥轴9。[0010]上述工作平台2焊接在支架1上，电机3固定在工作平台2的下端面，其输入功率为0.75KW，输出轴端部安装有皮带轮10。蜗轮减速箱4设在工作平台2上，其具有一个动力输入轴及一个双出头输出轴，输入轴端部的皮带轮11通过皮带与皮带轮10连接。在输入轴与皮3CN107253685A说明书2/2页带轮11之间还连接用于过载保护的扭矩限制器12。[0011]在工作平台2上还设置有三个直径为φ65mm的卷筒5，分别是第一卷筒5a、第二卷筒5b、第三卷筒5c，三者呈等三角排列。具体安装位置为：第一和第二卷筒5a、5b对称设置在蜗轮减速箱4的双出头输出轴两侧，并通过键与输出轴连接固定，其中第一卷筒5a的筒体端部还固定有链轮6。第三卷筒5c通过其轴承座7固定在蜗轮减速箱4正后方的工作平台2上，端部设有齿轮8，在靠近蜗轮减速箱4一侧的轴承座7上还支承有过桥轴9，该过桥轴9上分别套有与齿轮8、链轮6相对应的齿轮8′和链轮6′。齿轮8与齿轮8′相互啮合，链轮
