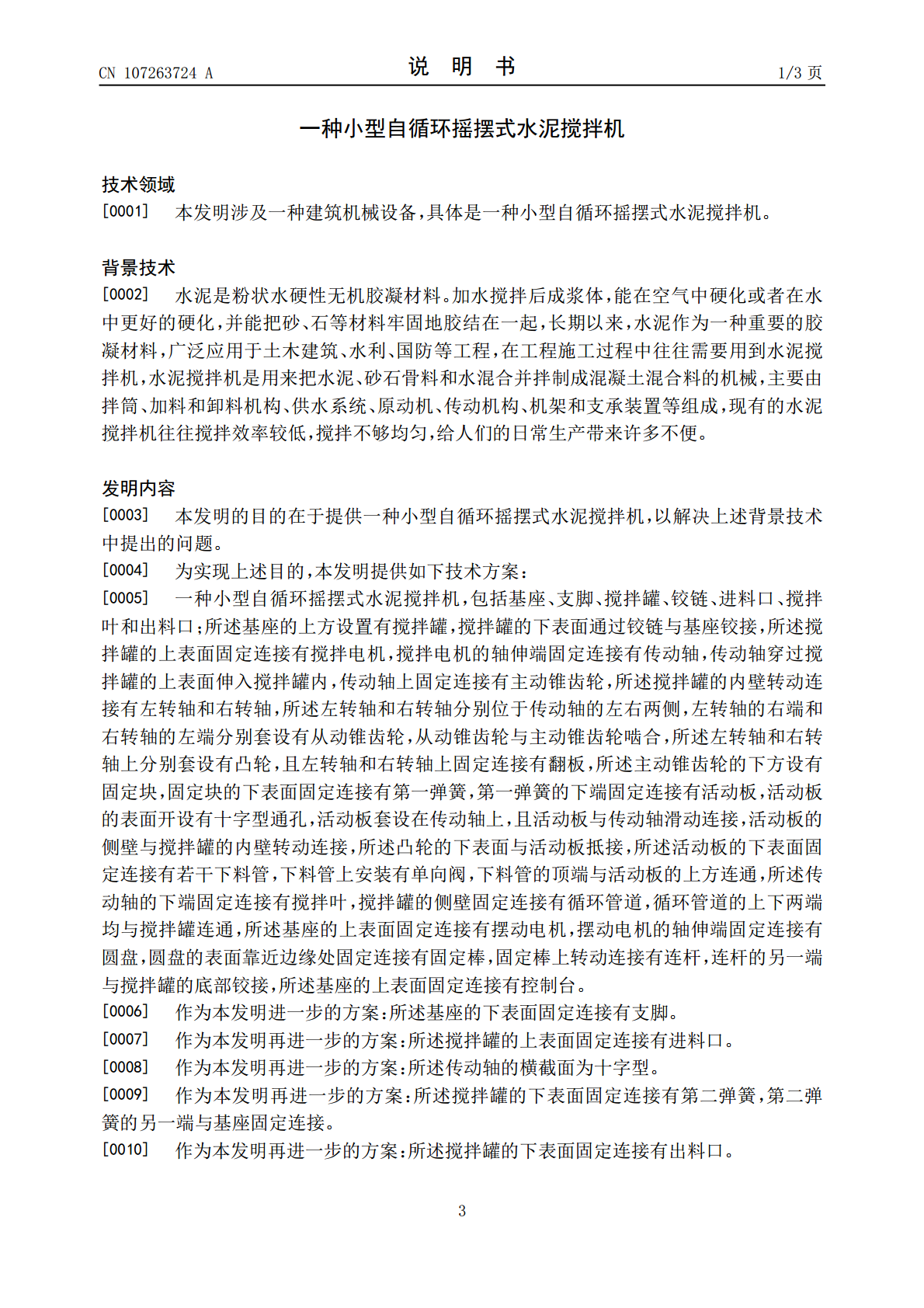

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107263724A(43)申请公布日2017.10.20(21)申请号201710597831.5(22)申请日2017.07.20(71)申请人侯瀚尧地址300000天津市和平区昆明路昆明公寓1门1502号(72)发明人侯瀚尧(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人刘备(51)Int.Cl.B28C5/18(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种小型自循环摇摆式水泥搅拌机(57)摘要本发明公开了一种小型自循环摇摆式水泥搅拌机，包括基座、支脚、搅拌罐、铰链、进料口、搅拌叶和出料口；所述基座的上方设置有搅拌罐，搅拌罐的上表面固定连接有搅拌电机，搅拌电机的轴伸端固定连接有传动轴，搅拌罐的内壁转动连接有左转轴和右转轴，主动锥齿轮的下方设有固定块，固定块的下表面固定连接有第一弹簧，第一弹簧的下端固定连接有活动板，凸轮的下表面与活动板抵接，搅拌罐的侧壁固定连接有循环管道，基座的上表面固定连接有摆动电机，水泥通过单向阀流入搅拌罐的底部；活动板上下移动，使水泥在搅拌罐内部循环,提高搅拌效果，摆动电机运行时带动搅拌罐左右摆动，使水泥混合更为充分，进一步提升搅拌效果。CN107263724ACN107263724A权利要求书1/1页1.一种小型自循环摇摆式水泥搅拌机，包括基座（1）、支脚（2）、搅拌罐（3）、铰链（4）、进料口（5）、搅拌叶（19）和出料口（25）；其特征在于，所述基座（1）的上方设置有搅拌罐（3），搅拌罐（3）的下表面通过铰链（4）与基座（1）铰接，所述搅拌罐（3）的上表面固定连接有搅拌电机（6），搅拌电机（6）的轴伸端固定连接有传动轴（7），传动轴（7）穿过搅拌罐（3）的上表面伸入搅拌罐（3）内，传动轴（7）上固定连接有主动锥齿轮（8），所述搅拌罐（3）的内壁转动连接有左转轴（9）和右转轴（10），所述左转轴（9）和右转轴（10）分别位于传动轴（7）的左右两侧，左转轴（9）的右端和右转轴（10）的左端分别套设有从动锥齿轮（11），从动锥齿轮（11）与主动锥齿轮（8）啮合，所述左转轴（9）和右转轴（10）上分别套设有凸轮（12），且左转轴（9）和右转轴（10）上固定连接有翻板（13），所述主动锥齿轮（8）的下方设有固定块（14），固定块（14）的下表面固定连接有第一弹簧（15），第一弹簧（15）的下端固定连接有活动板（16），活动板（16）的表面开设有十字型通孔，活动板（16）套设在传动轴（7）上，且活动板（16）与传动轴（7）滑动连接，活动板（16）的侧壁与搅拌罐（3）的内壁转动连接，所述凸轮（12）的下表面与活动板（16）抵接，所述活动板（16）的下表面固定连接有若干下料管（17），下料管（17）上安装有单向阀（18），下料管（17）的顶端与活动板（16）的上方连通，所述传动轴（7）的下端固定连接有搅拌叶（19），搅拌罐（3）的侧壁固定连接有循环管道（24），循环管道（24）的上下两端均与搅拌罐（3）连通，所述基座（1）的上表面固定连接有摆动电机（20），摆动电机（20）的轴伸端固定连接有圆盘（21），圆盘（21）的表面靠近边缘处固定连接有固定棒（22），固定棒（22）上转动连接有连杆（23），连杆（23）的另一端与搅拌罐（3）的底部铰接，所述基座（1）的上表面固定连接有控制台（27）。2.根据权利要求1所述的小型自循环摇摆式水泥搅拌机，其特征在于，所述基座（1）的下表面固定连接有支脚（2）。3.根据权利要求1所述的小型自循环摇摆式水泥搅拌机，其特征在于，所述搅拌罐（3）的上表面固定连接有进料口（5）。4.根据权利要求1所述的小型自循环摇摆式水泥搅拌机，其特征在于，所述传动轴（7）的横截面为十字型。5.根据权利要求1所述的小型自循环摇摆式水泥搅拌机，其特征在于，所述搅拌罐（3）的下表面固定连接有第二弹簧（26），第二弹簧（26）的另一端与基座（1）固定连接。6.根据权利要求1所述的小型自循环摇摆式水泥搅拌机，其特征在于，所述搅拌罐（3）的下表面固定连接有出料口（25）。2CN107263724A说明书1/3页一种小型自循环摇摆式水泥搅拌机技术领域[0001]本发明涉及一种建筑机械设备，具体是一种小型自循环摇摆式水泥搅拌机。背景技术[0002]水泥是粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起，长期以来，水泥作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程，在工程施工过程中往往需要用到水泥搅拌机，水泥搅拌机是用来把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械，主要由拌筒、加料和卸料机构、供水系统、原
