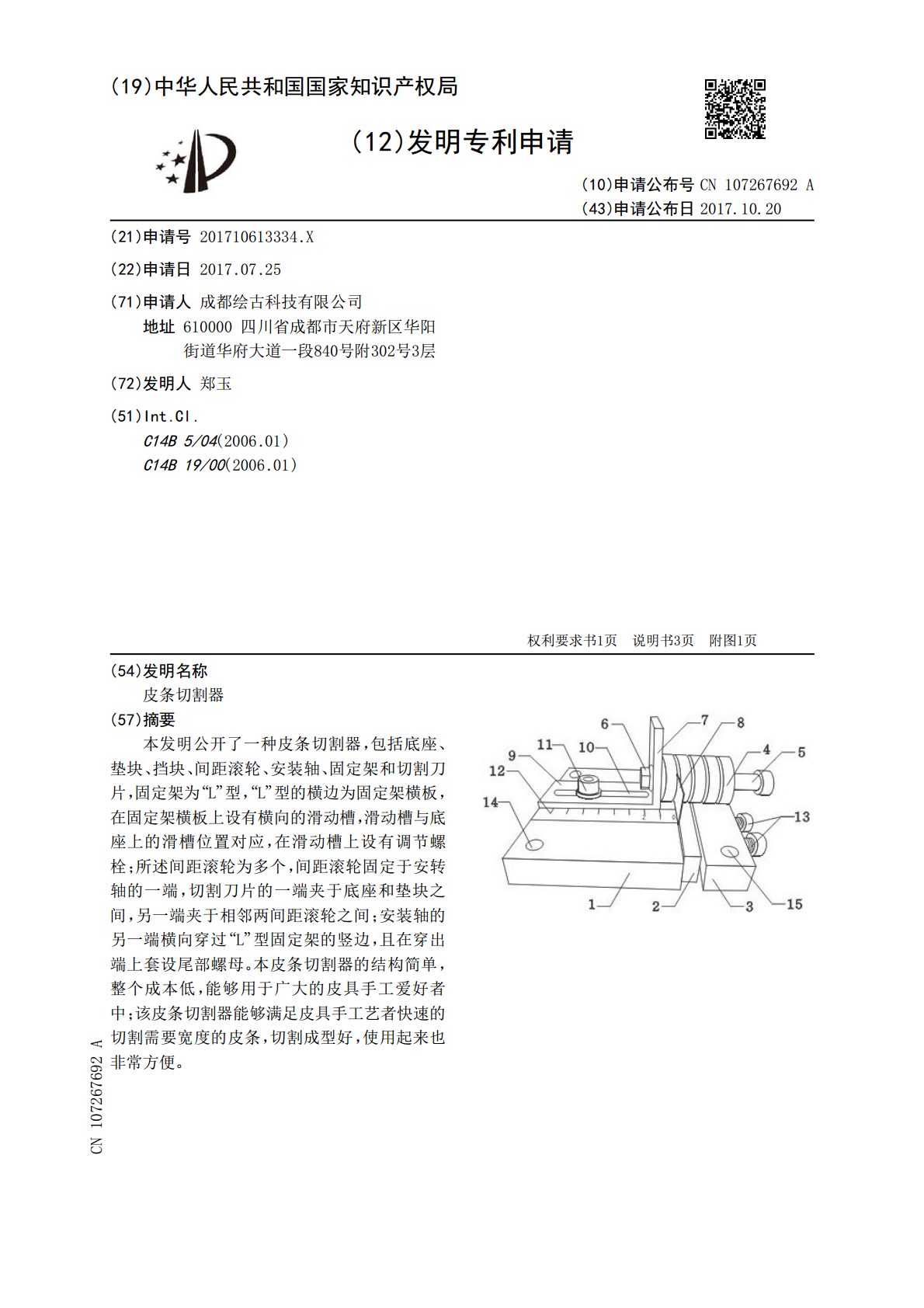

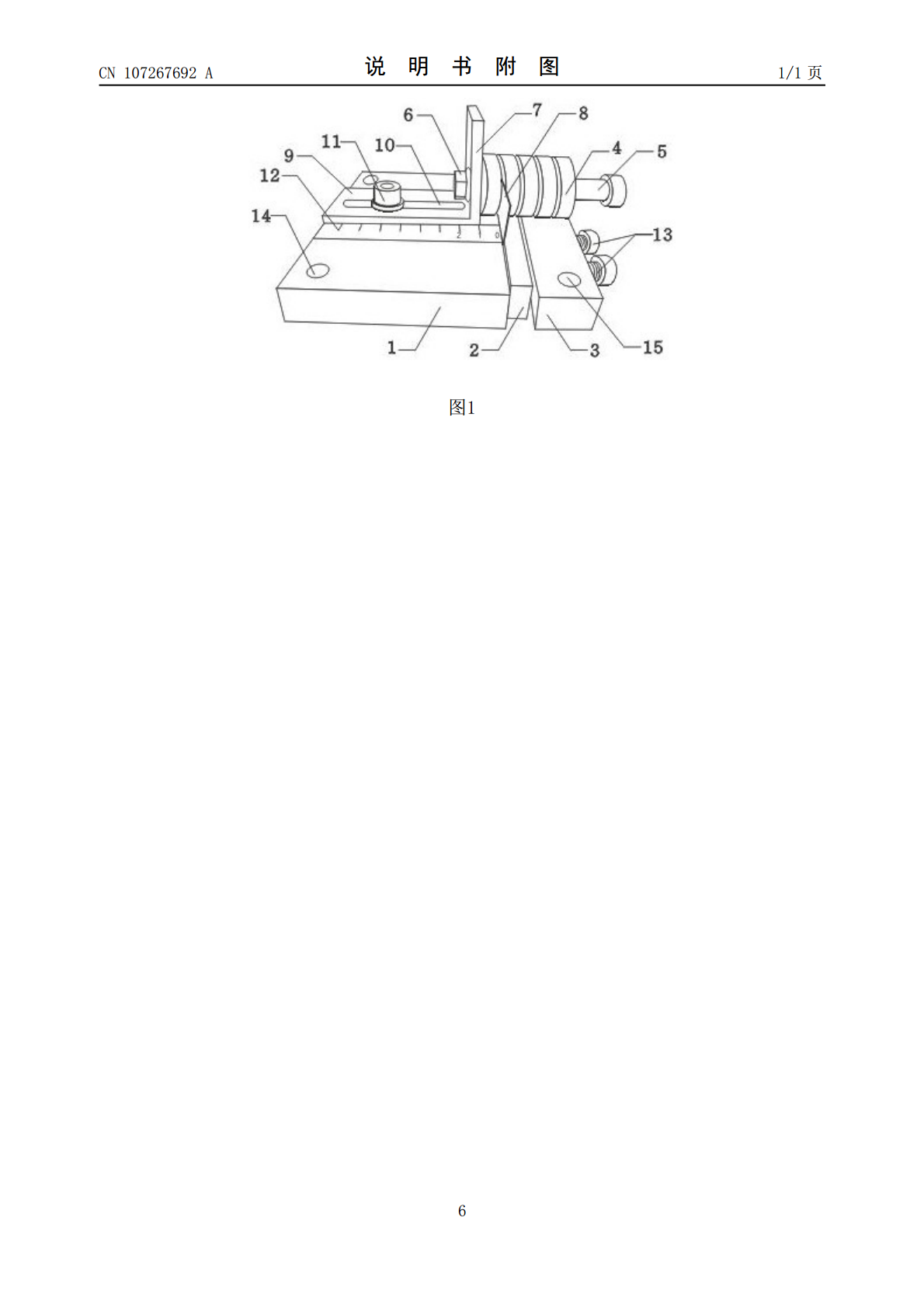

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107267692A(43)申请公布日2017.10.20(21)申请号201710613334.X(22)申请日2017.07.25(71)申请人成都绘古科技有限公司地址610000四川省成都市天府新区华阳街道华府大道一段840号附302号3层(72)发明人郑玉(51)Int.Cl.C14B5/04(2006.01)C14B19/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称皮条切割器(57)摘要本发明公开了一种皮条切割器，包括底座、垫块、挡块、间距滚轮、安装轴、固定架和切割刀片，固定架为“L”型，“L”型的横边为固定架横板，在固定架横板上设有横向的滑动槽，滑动槽与底座上的滑槽位置对应，在滑动槽上设有调节螺栓；所述间距滚轮为多个，间距滚轮固定于安转轴的一端，切割刀片的一端夹于底座和垫块之间，另一端夹于相邻两间距滚轮之间；安装轴的另一端横向穿过“L”型固定架的竖边，且在穿出端上套设尾部螺母。本皮条切割器的结构简单，整个成本低，能够用于广大的皮具手工爱好者中；该皮条切割器能够满足皮具手工艺者快速的切割需要宽度的皮条，切割成型好，使用起来也非常方便。CN107267692ACN107267692A权利要求书1/1页1.一种皮条切割器，包括底座（1）、垫块（2）、挡块（3）、间距滚轮（4）、安装轴（5）、固定架（7）和切割刀片（8），底座（1）上设有横向的滑槽，所述垫块（2）设置于底座（1）和挡块（3）之间，紧固螺栓（13）设置于挡块（3）的外侧面，且紧固螺栓（13）穿过挡块（3）紧压于垫块（2）的侧面，其特征在于：固定架（7）为“L”型，“L”型的横边为固定架横板（9），在固定架横板（9）上设有横向的滑动槽（10），滑动槽（10）与底座（1）上的滑槽位置对应，在滑动槽（10）上设有调节螺栓（11），固定架（7）通过调节螺栓（11）穿过滑动槽（10）固定于底座（1）上；所述间距滚轮（4）为多个，间距滚轮（4）固定于安转轴（5）的一端，切割刀片（8）的一端夹于底座（1）和垫块（2）之间，另一端夹于相邻两间距滚轮（4）之间；安装轴（5）的另一端横向穿过“L”型固定架（7）的竖边，且在穿出端上套设尾部螺母（6）。2.根据权利要求1所述的皮条切割器，其特征在于：所述间距滚轮（4）为3-6个，单个间距滚轮的厚度为1mm。3.根据权利要求1所述的皮条切割器，其特征在于：所述垫块（2）的厚度为3mm，底座（1）、垫块（2）、挡块（3）的上表面位于同一平面。4.根据权利要求1所述的皮条切割器，其特征在于：在靠近固定架横板（9）的底座（1）上设有刻度尺（12），刻度尺的零点位于靠近垫块（2）的底座（1）侧边上。5.根据权利要求1所述的皮条切割器，其特征在于：所述调节螺栓（11）的底端置于底座（1）的滑槽内，调节螺栓（11）的外端高出滑动槽（10）所在上平面，且在调节螺栓（11）的外端上设有螺母。6.根据权利要求1所述的皮条切割器，其特征在于：在底座（1）上设有底座安装孔（14），该底座安装孔（14）为螺纹孔。7.根据权利要求1所述的皮条切割器，其特征在于：在挡块（3）上设有挡块安装孔（15），该挡块安装孔（15）为螺纹孔。2CN107267692A说明书1/3页皮条切割器技术领域[0001]本发明涉及一种皮条切割器，尤其涉及一条用于手工皮具开长条形皮条的切割器，属于切割器技术领域。[0002]背景技术[0003]随着社会的进步，机器化产品的批量生产，面对一模一样的机械化产品，人们越来越多的看中手工艺作品的温度。同时，越来越多的爱好者加入手工体验中来，在手工体验活动中可以增强动手能力，并且能够在手工体验中得到完成作品的成就感，对于高压下的现代都市群体，有益于其身心健康。[0004]皮具是一项入门简单的手工，对于普通的皮具手工爱好者而言，切割皮料是一件需要力气且容易达不到切割效果的事。尤其是将一些宽型皮改成窄型，目前主要采用划线切割的方法：预先在皮料上画好笔直的线条，然后利用手工开料刀或者美工刀沿着画好的线将宽料分割成窄的包包肩带或者皮带料。在划线过程中，一旦用力不均匀就会产生切割深浅不一，并且一旦打滑偏斜就会使得皮料报废。要想裁切出整齐均匀的包包肩带或者皮带料需要熟练的手艺，而对于普通的皮具爱好者来说，初次接触皮具在手艺上存在极大的不足，不能够很好的裁切长距离的皮条。为此，急需一种简单、方便使用的皮条切割器出现，广泛应用于皮具手工爱着者领域。发明内容[0005]本发明的目的在于：针对上述存在的问题，提供一种用于手工皮具开长条形皮条的切割器，结构简单，方便使用，能够快速的形成规则的皮条。[0006]本发明的技术方案是这样实现的：一种皮条切割器，包括底座、
