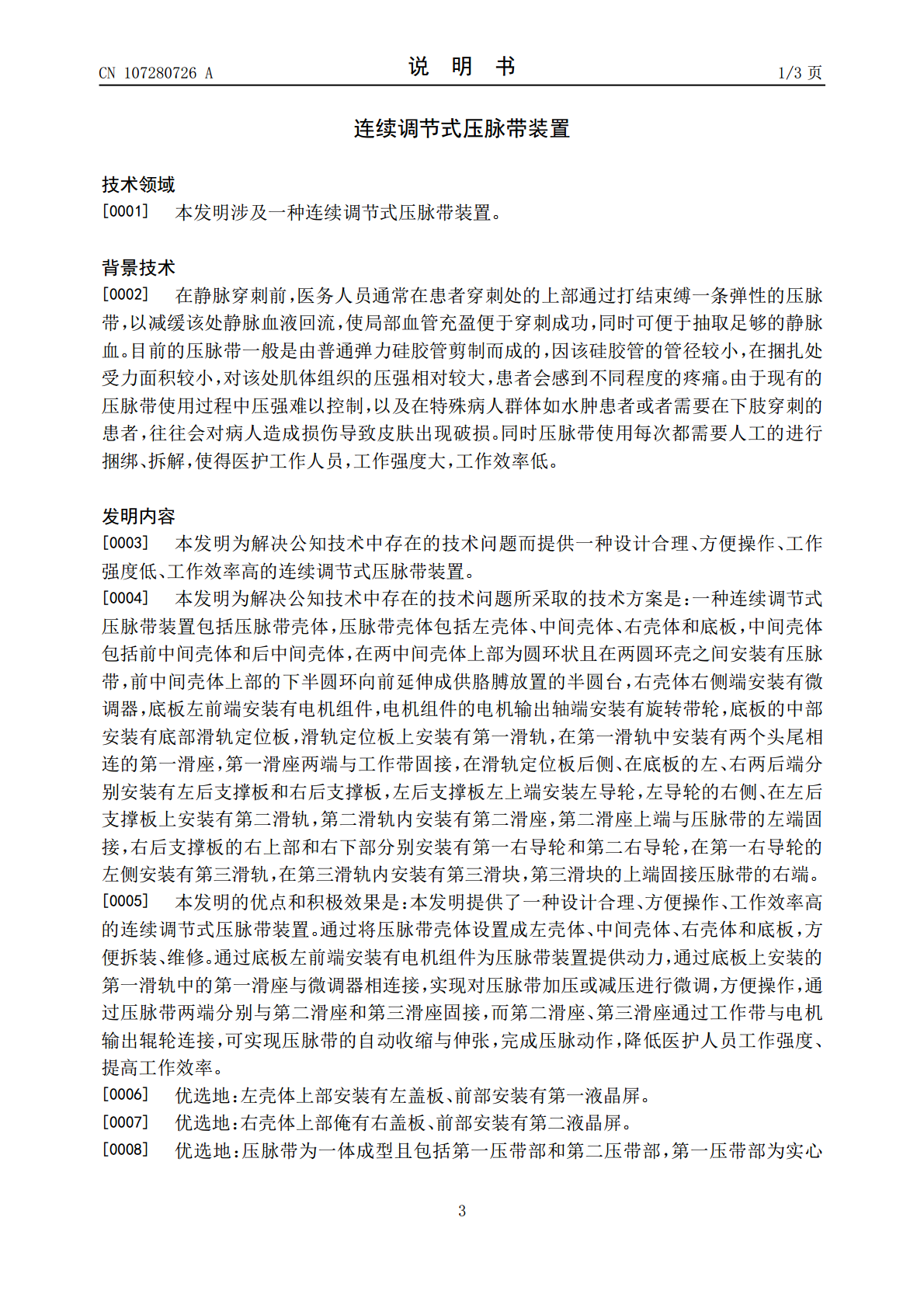

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107280726A(43)申请公布日2017.10.24(21)申请号201710556049.9(22)申请日2017.07.10(71)申请人天津海迈医用科技有限公司地址301700天津市武清区武清开发区泉州公路西侧(72)发明人杨弘崔程明(74)专利代理机构天津市鼎和专利商标代理有限公司12101代理人谢宇强(51)Int.Cl.A61B17/132(2006.01)权利要求书1页说明书3页附图2页(54)发明名称连续调节式压脉带装置(57)摘要本发明涉及一种连续调节式压脉带装置。包括压脉带壳体，压脉带壳体包括左壳体、中间壳体、右壳体和底板，中间壳体中安装压脉带，底板左前端安装有电机，电机的电机输出轴端安装旋转带轮，底板的中部安装底部滑轨定位板，滑轨定位板上安装第一滑轨，第一滑轨安装第一滑座，第一滑座两端与工作带固接，底板的左、右两后端分别安装左后支撑板和右后支撑板，左后支撑板左上端安装左导轮，左后支撑板上安装有第二滑轨，第二滑轨内安装有第二滑座，第二滑座上端与压脉带的左端固接，右后支撑板的右部安装有第一、第二右导轮，第一右导轮的左侧安装有第三滑轨，在第三滑轨内安装有第三滑块，第三滑块的上端固接压脉带的右端。CN107280726ACN107280726A权利要求书1/1页1.一种连续调节式压脉带装置，其特征是：包括压脉带壳体，所述压脉带壳体包括左壳体(1)、中间壳体(2)、右壳体(3)和底板(7)，所述中间壳体(2)包括前中间壳体(21)和后中间壳体(22)，在两中间壳体上部为圆环状且在两圆环壳之间安装有压脉带(5)，所述前中间壳体(21)上部的下半圆环向前延伸成供胳膊放置的半圆台，所述右壳体(3)右侧端安装有微调器(4)，所述底板(7)左前端安装有电机组件(71)，所述电机组件(71)的电机输出轴端安装有旋转带轮，所述底板(7)的中部安装有底部滑轨定位板(72)，所述滑轨定位板(72)上安装有第一滑轨(73)，在第一滑轨(73)中安装有两个头尾相连的第一滑座(74)，所述第一滑座(74)两端与工作带固接，在滑轨定位板(72)后侧、在底板(7)的左、右两后端分别安装有左后支撑板(8)和右后支撑板(9)，所述左后支撑板(8)左上端安装左导轮(81)，左导轮(81)的右侧、在左后支撑板(8)上安装有第二滑轨(82)，所述第二滑轨(82)内安装有第二滑座(83)，第二滑座(83)上端与压脉带(5)的左端固接，所述右后支撑板(9)的右上部和右下部分别安装有第一右导轮(91)和第二右导轮(92)，在第一右导轮(91)的左侧安装有第三滑轨(93)，在第三滑轨(93)内安装有第三滑块(94)，所述第三滑块(94)的上端固接压脉带(5)的右端。2.如权利要求1所述的连续调节式压脉带装置，其特征是：所述左壳体(1)上部安装有左盖板(11)、前部安装有第一液晶屏(12)。3.如权利要求1所述的连续调节式压脉带装置，其特征是：所述右壳体(3)上部俺有右盖板(31)、前部安装有第二液晶屏(32)。4.如权利要求1所述的连续调节式压脉带装置，其特征是：所述压脉带(5)为一体成型且包括第一压带部(51)和第二压带部(52)，所述第一压带部(51)为实心长方形条状，第二压带部(52)的中部开有条形孔且第一压带部(51)穿过第二压带部(52)的条形孔，在压脉带(5)的两端分别开有连接孔(53)。5.如权利要求1所述的连续调节式压脉带装置，其特征是：所述底板(7)的底部安装有多个地脚(6)。6.如权利要求1所述的连续调节式压脉带装置，其特征是：所述第二滑轨(82)和第三滑轨(93)关于中间壳体(22)的中心线对称，第三滑轨(93)与水平面的夹角为15°。7.如权利要求1所述的连续调节式压脉带装置，其特征是：所述左后支撑板(8)右端、第二滑轨(82)的右侧安装有第一压带辊轮(84)，所述右后支撑板(9)左端、第三滑轨(93)的左侧安装有第二压带辊轮(95)。2CN107280726A说明书1/3页连续调节式压脉带装置技术领域[0001]本发明涉及一种连续调节式压脉带装置。背景技术[0002]在静脉穿刺前，医务人员通常在患者穿刺处的上部通过打结束缚一条弹性的压脉带，以减缓该处静脉血液回流，使局部血管充盈便于穿刺成功，同时可便于抽取足够的静脉血。目前的压脉带一般是由普通弹力硅胶管剪制而成的，因该硅胶管的管径较小，在捆扎处受力面积较小，对该处肌体组织的压强相对较大，患者会感到不同程度的疼痛。由于现有的压脉带使用过程中压强难以控制，以及在特殊病人群体如水肿患者或者需要在下肢穿刺的患者，往往会对病人造成损伤导致皮肤出现破损。同时压脉带使用每次都需要人工的进行捆绑、拆解，使得医护工作人员
