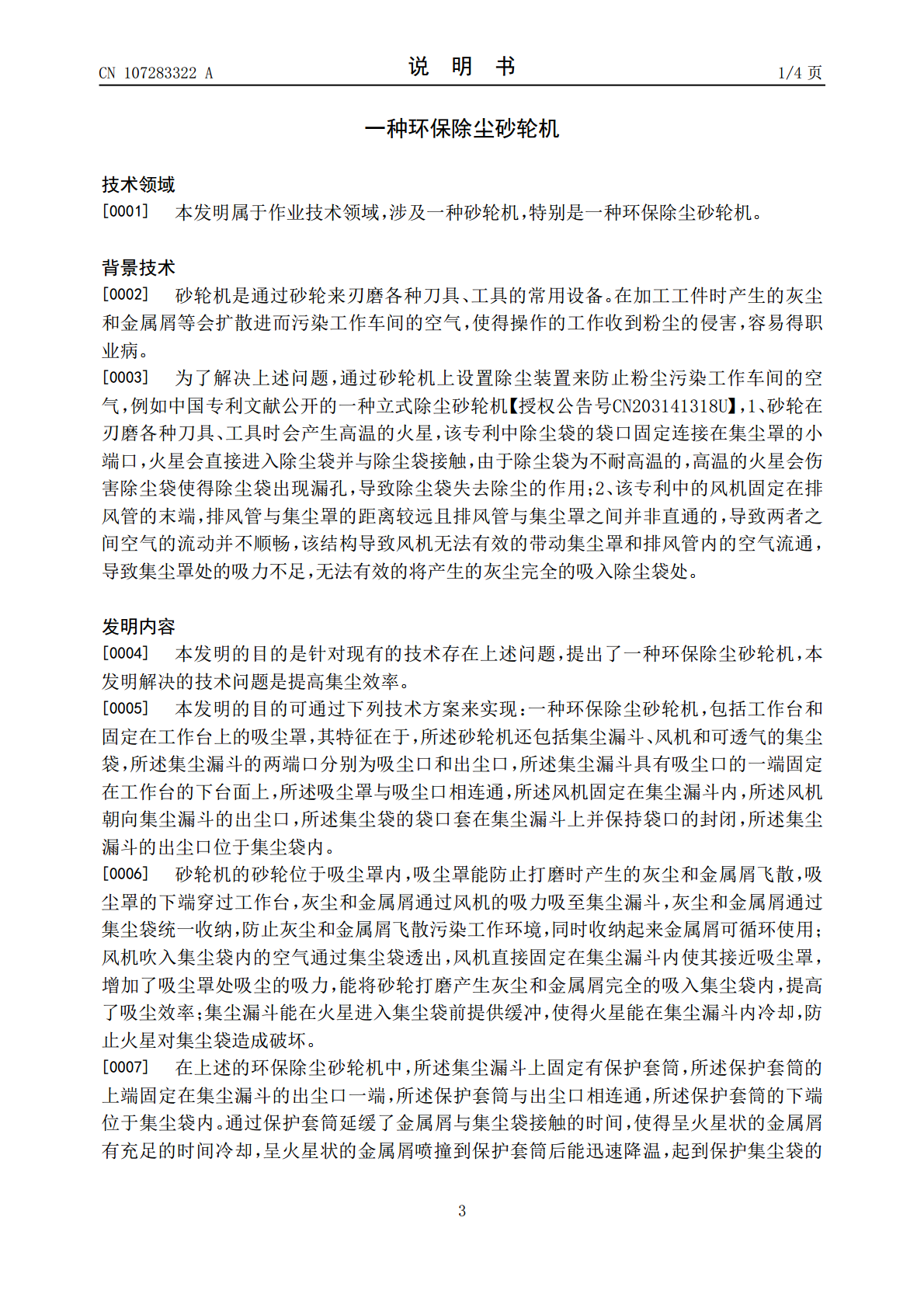

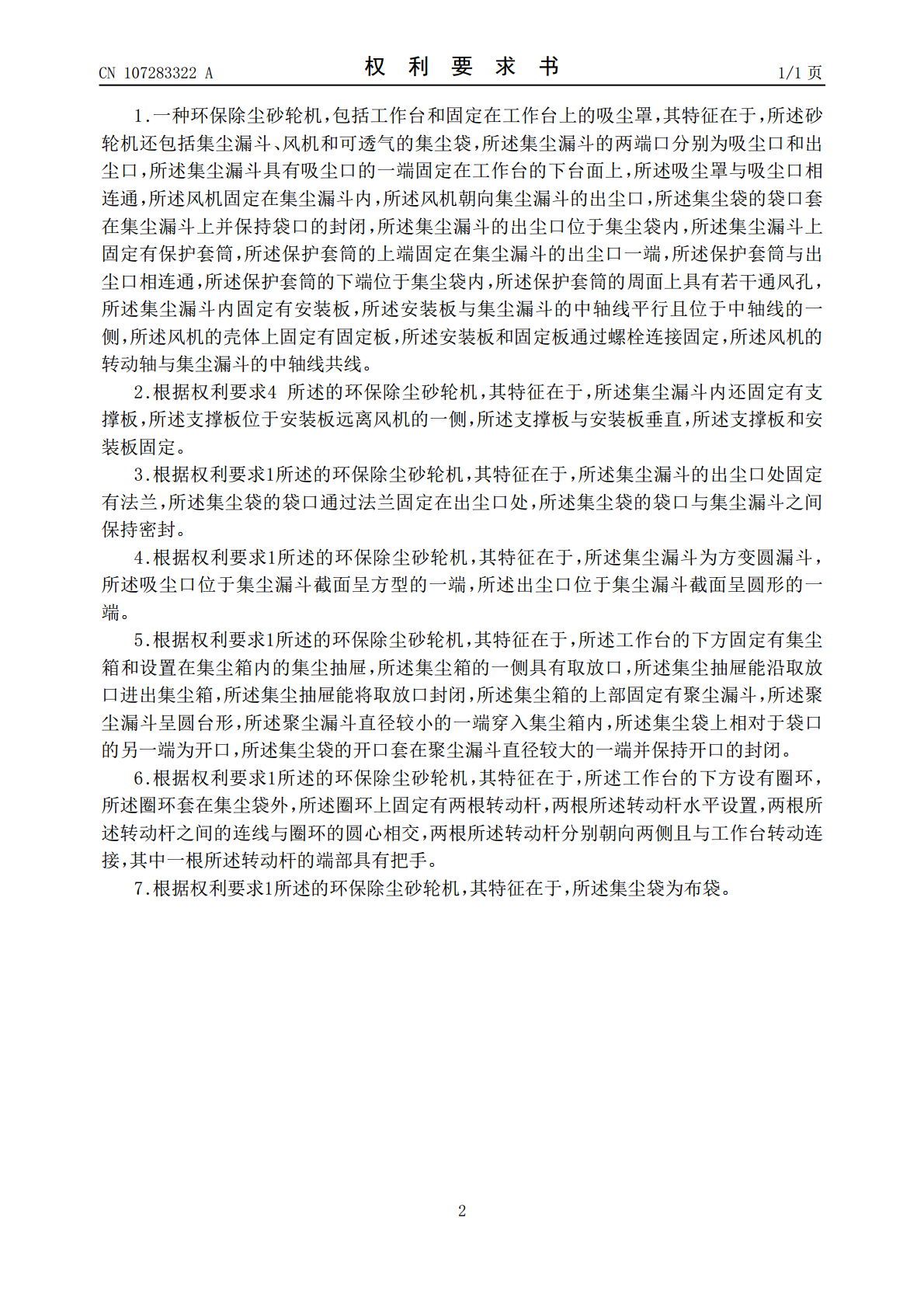

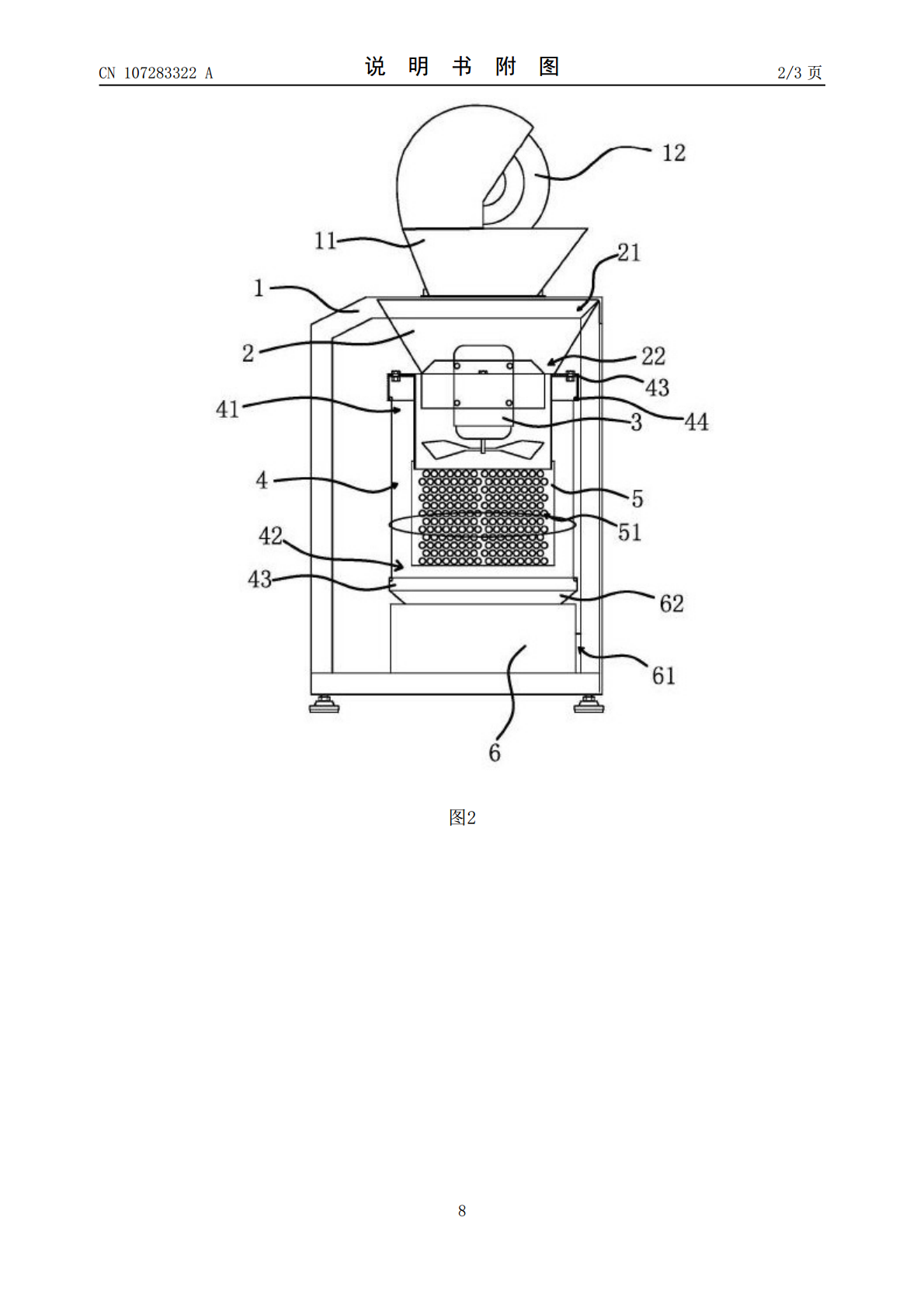

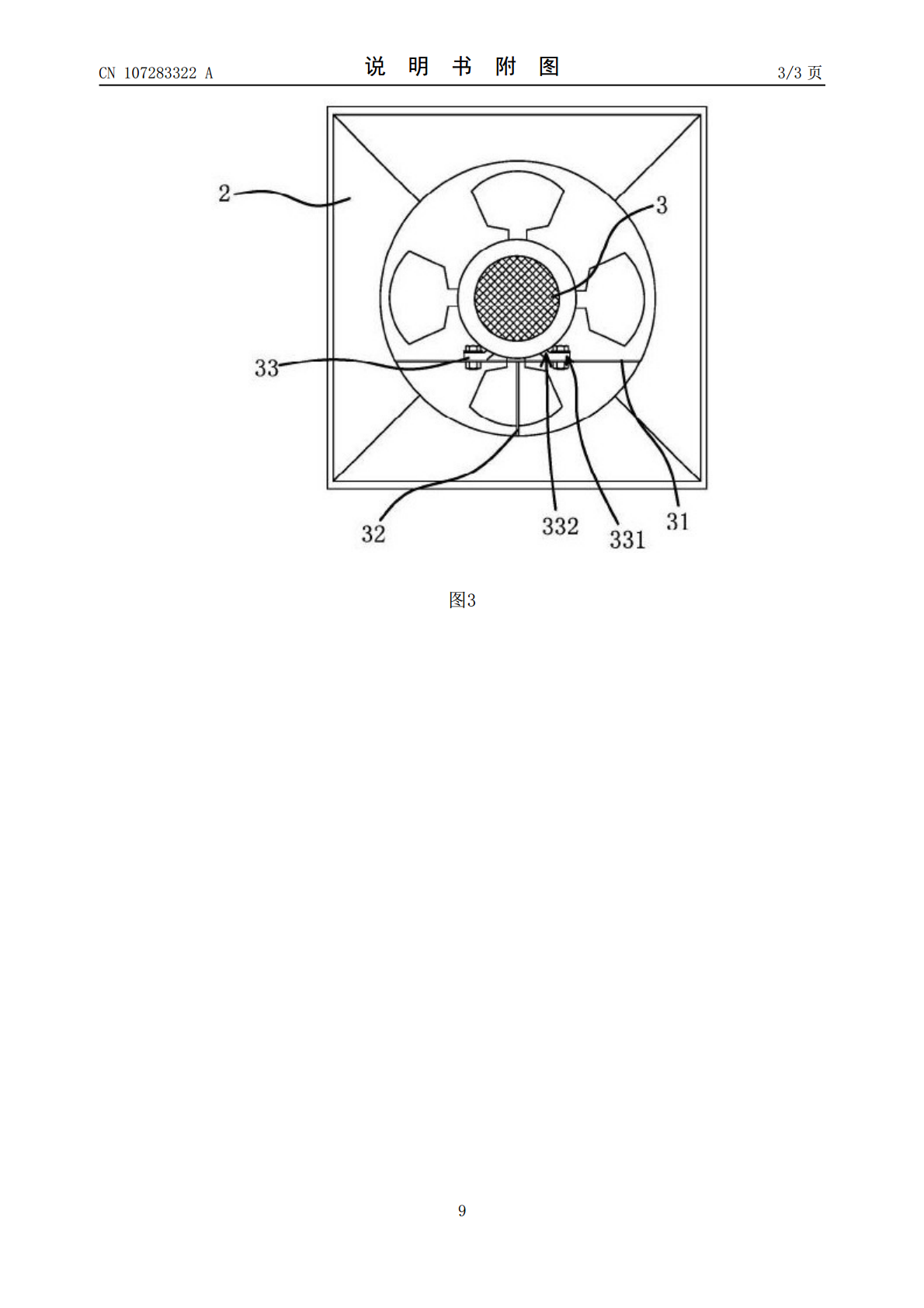

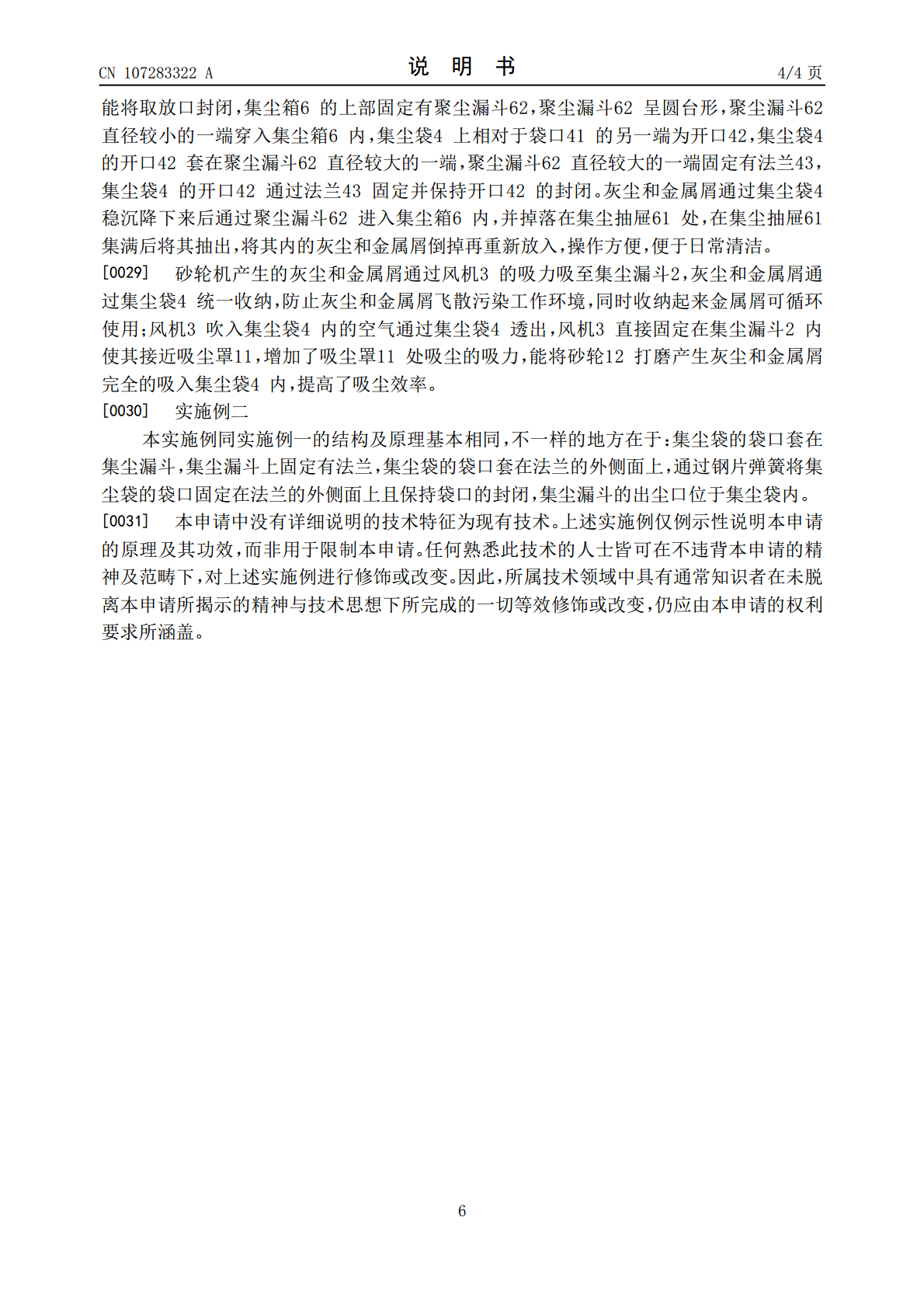

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107283322A(43)申请公布日2017.10.24(21)申请号201710721356.8(22)申请日2017.08.22(71)申请人李平地址210000江苏省南京市浦口区桥林工业园区181-3号(72)发明人李平(51)Int.Cl.B24B55/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种环保除尘砂轮机(57)摘要本发明提供了一种环保除尘砂轮机，属于作业技术领域。它解决了现有砂轮机吸尘效率低且火星会对集尘袋造成损害等技术问题。本环保除尘砂轮机，包括工作台和固定在工作台上的吸尘罩，砂轮机还包括集尘漏斗、风机和可透气的集尘袋，集尘漏斗的两端口分别为吸尘口和出尘口，集尘漏斗具有吸尘口的一端固定在工作台的下台面上，吸尘罩与吸尘口相连通，风机固定在集尘漏斗内，风机朝向集尘漏斗的出尘口，集尘袋的袋口套在集尘漏斗上并保持袋口的封闭，集尘漏斗的出尘口位于集尘袋内。本发明具有吸尘效率高、能保护集尘袋不被火星伤害的优点。CN107283322ACN107283322A权利要求书1/1页1.一种环保除尘砂轮机，包括工作台和固定在工作台上的吸尘罩，其特征在于，所述砂轮机还包括集尘漏斗、风机和可透气的集尘袋，所述集尘漏斗的两端口分别为吸尘口和出尘口，所述集尘漏斗具有吸尘口的一端固定在工作台的下台面上，所述吸尘罩与吸尘口相连通，所述风机固定在集尘漏斗内，所述风机朝向集尘漏斗的出尘口，所述集尘袋的袋口套在集尘漏斗上并保持袋口的封闭，所述集尘漏斗的出尘口位于集尘袋内，所述集尘漏斗上固定有保护套筒，所述保护套筒的上端固定在集尘漏斗的出尘口一端，所述保护套筒与出尘口相连通，所述保护套筒的下端位于集尘袋内，所述保护套筒的周面上具有若干通风孔，所述集尘漏斗内固定有安装板，所述安装板与集尘漏斗的中轴线平行且位于中轴线的一侧，所述风机的壳体上固定有固定板，所述安装板和固定板通过螺栓连接固定，所述风机的转动轴与集尘漏斗的中轴线共线。2.根据权利要求4所述的环保除尘砂轮机，其特征在于，所述集尘漏斗内还固定有支撑板，所述支撑板位于安装板远离风机的一侧，所述支撑板与安装板垂直，所述支撑板和安装板固定。3.根据权利要求1所述的环保除尘砂轮机，其特征在于，所述集尘漏斗的出尘口处固定有法兰，所述集尘袋的袋口通过法兰固定在出尘口处，所述集尘袋的袋口与集尘漏斗之间保持密封。4.根据权利要求1所述的环保除尘砂轮机，其特征在于，所述集尘漏斗为方变圆漏斗，所述吸尘口位于集尘漏斗截面呈方型的一端，所述出尘口位于集尘漏斗截面呈圆形的一端。5.根据权利要求1所述的环保除尘砂轮机，其特征在于，所述工作台的下方固定有集尘箱和设置在集尘箱内的集尘抽屉，所述集尘箱的一侧具有取放口，所述集尘抽屉能沿取放口进出集尘箱，所述集尘抽屉能将取放口封闭，所述集尘箱的上部固定有聚尘漏斗，所述聚尘漏斗呈圆台形，所述聚尘漏斗直径较小的一端穿入集尘箱内，所述集尘袋上相对于袋口的另一端为开口，所述集尘袋的开口套在聚尘漏斗直径较大的一端并保持开口的封闭。6.根据权利要求1所述的环保除尘砂轮机，其特征在于，所述工作台的下方设有圈环，所述圈环套在集尘袋外，所述圈环上固定有两根转动杆，两根所述转动杆水平设置，两根所述转动杆之间的连线与圈环的圆心相交，两根所述转动杆分别朝向两侧且与工作台转动连接，其中一根所述转动杆的端部具有把手。7.根据权利要求1所述的环保除尘砂轮机，其特征在于，所述集尘袋为布袋。2CN107283322A说明书1/4页一种环保除尘砂轮机技术领域[0001]本发明属于作业技术领域，涉及一种砂轮机，特别是一种环保除尘砂轮机。背景技术[0002]砂轮机是通过砂轮来刃磨各种刀具、工具的常用设备。在加工工件时产生的灰尘和金属屑等会扩散进而污染工作车间的空气，使得操作的工作收到粉尘的侵害，容易得职业病。[0003]为了解决上述问题，通过砂轮机上设置除尘装置来防止粉尘污染工作车间的空气，例如中国专利文献公开的一种立式除尘砂轮机【授权公告号CN203141318U】，1、砂轮在刃磨各种刀具、工具时会产生高温的火星，该专利中除尘袋的袋口固定连接在集尘罩的小端口，火星会直接进入除尘袋并与除尘袋接触，由于除尘袋为不耐高温的，高温的火星会伤害除尘袋使得除尘袋出现漏孔，导致除尘袋失去除尘的作用；2、该专利中的风机固定在排风管的末端，排风管与集尘罩的距离较远且排风管与集尘罩之间并非直通的，导致两者之间空气的流动并不顺畅，该结构导致风机无法有效的带动集尘罩和排风管内的空气流通，导致集尘罩处的吸力不足，无法有效的将产生的灰尘完全的吸入除尘袋处。发明内容[0004]本发明的目的是针对现有的技术存在上述问题，提出了一种环保除尘砂轮
