一种升降闸门.pdf

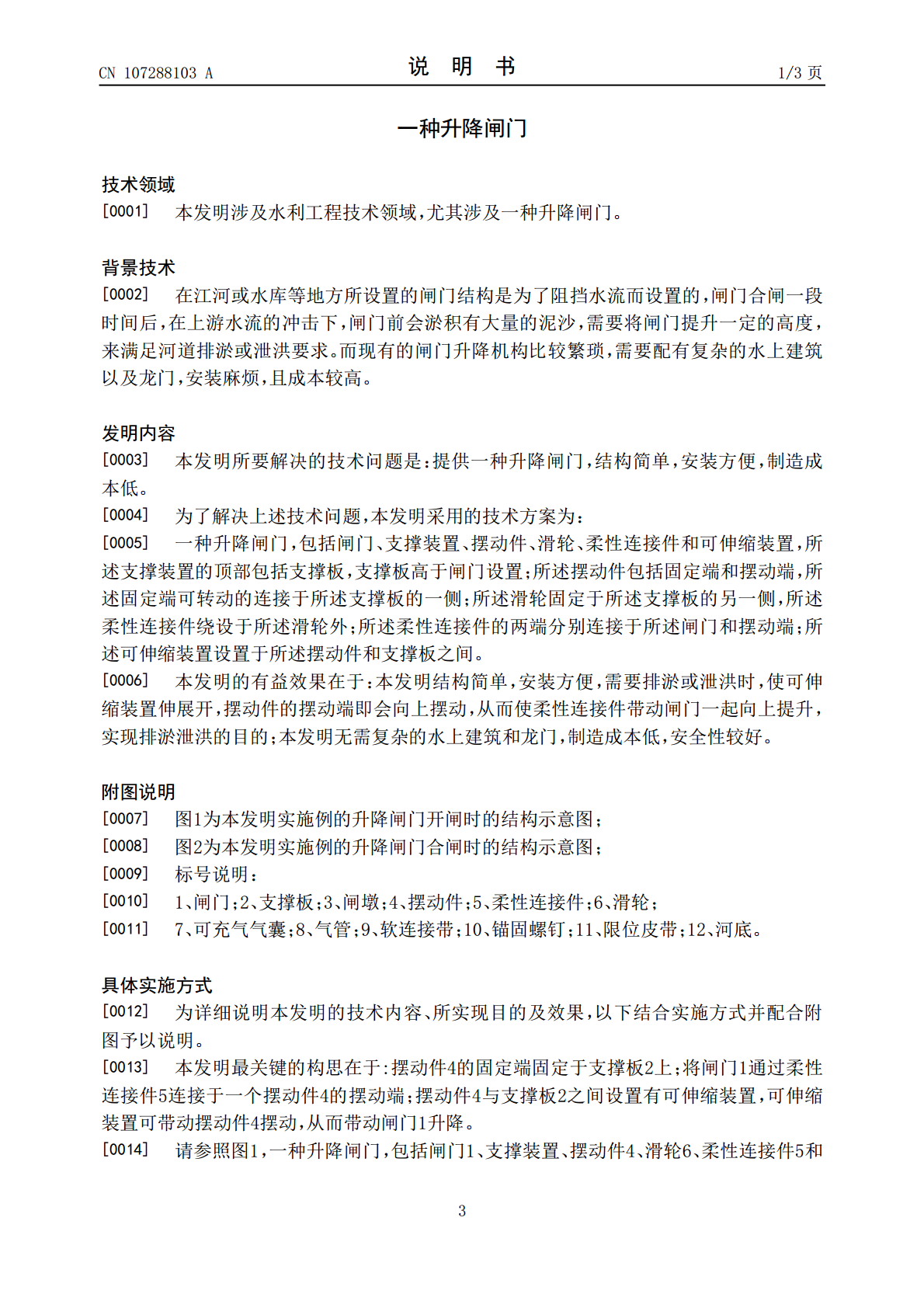

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107288103A(43)申请公布日2017.10.24(21)申请号201710724764.9(22)申请日2017.08.22(71)申请人黄芳地址344000江西省抚州市南丰县紫霄镇新田村新田组4号(72)发明人黄芳(74)专利代理机构福州市博深专利事务所(普通合伙)35214代理人林志峥(51)Int.Cl.E02B7/26(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种升降闸门(57)摘要本发明公开了一种升降闸门，包括闸门、支撑装置、摆动件、滑轮、柔性连接件和可伸缩装置，所述支撑装置的顶部包括支撑板，支撑板高于闸门设置；所述摆动件包括固定端和摆动端，所述固定端可转动的连接于所述支撑板的一侧；所述滑轮固定于所述支撑板的另一侧，所述柔性连接件绕设于所述滑轮外；所述柔性连接件的两端分别连接于所述闸门和摆动端；所述可伸缩装置设置于所述摆动件和支撑板之间。本发明的升降闸门结构简单，安装方便，安全性高，排淤成本低，无需复杂的水上建筑和龙门。CN107288103ACN107288103A权利要求书1/1页1.一种升降闸门，其特征在于，包括闸门、支撑装置、摆动件、滑轮、柔性连接件和可伸缩装置，所述支撑装置的顶部包括支撑板，支撑板高于闸门设置；所述摆动件包括固定端和摆动端，所述固定端可转动的连接于所述支撑板的一侧；所述滑轮固定于所述支撑板的另一侧，所述柔性连接件绕设于所述滑轮外；所述柔性连接件的两端分别连接于所述闸门和摆动端；所述可伸缩装置设置于所述摆动件和支撑板之间。2.如权利要求1所述的升降闸门，其特征在于，所述支撑装置还包括两个闸墩，所述两个闸墩分别设置于闸门的两侧，且闸墩的高度高于闸门的高度；所述支撑板设置于两个闸墩的顶端。3.如权利要求1所述的升降闸门，其特征在于，所述可伸缩装置包括可充气气囊和空压机，所述空压机通过气管连接于所述可充气气囊。4.如权利要求3所述的升降闸门，其特征在于，所述可充气气囊为楔形，其包括小端和大端，所述小端固定在支撑板上，且小端靠近所述摆动件的固定端设置；所述大端靠近所述摆动件的摆动端设置。5.如权利要求1所述的升降闸门，其特征在于，还包括限位皮带，所述限位皮带的两端分别连接于所述摆动件的摆动端以及所述支撑板。6.如权利要求1所述的升降闸门，其特征在于，还包括软连接带和锚固螺钉，所述软连接带的一端通过锚固螺钉固定于所述支撑板上，软连接带的另一端连接于所述摆动件的固定端。7.如权利要求1所述的升降闸门，其特征在于，所述闸门的顶端包括吊环，所述柔性连接件通过所述吊环连接于所述闸门。8.如权利要求1所述的升降闸门，其特征在于，所述柔性连接件为钢丝绳。9.如权利要求1所述的升降闸门，其特征在于，所述滑轮位于所述闸门的正上方。2CN107288103A说明书1/3页一种升降闸门技术领域[0001]本发明涉及水利工程技术领域，尤其涉及一种升降闸门。背景技术[0002]在江河或水库等地方所设置的闸门结构是为了阻挡水流而设置的，闸门合闸一段时间后，在上游水流的冲击下，闸门前会淤积有大量的泥沙，需要将闸门提升一定的高度，来满足河道排淤或泄洪要求。而现有的闸门升降机构比较繁琐，需要配有复杂的水上建筑以及龙门，安装麻烦，且成本较高。发明内容[0003]本发明所要解决的技术问题是：提供一种升降闸门，结构简单，安装方便，制造成本低。[0004]为了解决上述技术问题，本发明采用的技术方案为：[0005]一种升降闸门，包括闸门、支撑装置、摆动件、滑轮、柔性连接件和可伸缩装置，所述支撑装置的顶部包括支撑板，支撑板高于闸门设置；所述摆动件包括固定端和摆动端，所述固定端可转动的连接于所述支撑板的一侧；所述滑轮固定于所述支撑板的另一侧，所述柔性连接件绕设于所述滑轮外；所述柔性连接件的两端分别连接于所述闸门和摆动端；所述可伸缩装置设置于所述摆动件和支撑板之间。[0006]本发明的有益效果在于：本发明结构简单，安装方便，需要排淤或泄洪时，使可伸缩装置伸展开，摆动件的摆动端即会向上摆动，从而使柔性连接件带动闸门一起向上提升，实现排淤泄洪的目的；本发明无需复杂的水上建筑和龙门，制造成本低，安全性较好。附图说明[0007]图1为本发明实施例的升降闸门开闸时的结构示意图；[0008]图2为本发明实施例的升降闸门合闸时的结构示意图；[0009]标号说明：[0010]1、闸门；2、支撑板；3、闸墩；4、摆动件；5、柔性连接件；6、滑轮；[0011]7、可充气气囊；8、气管；9、软连接带；10、锚固螺钉；11、限位皮带；12、河底。具体实施方式[0012]为详细说明本发明的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。[0013]本
