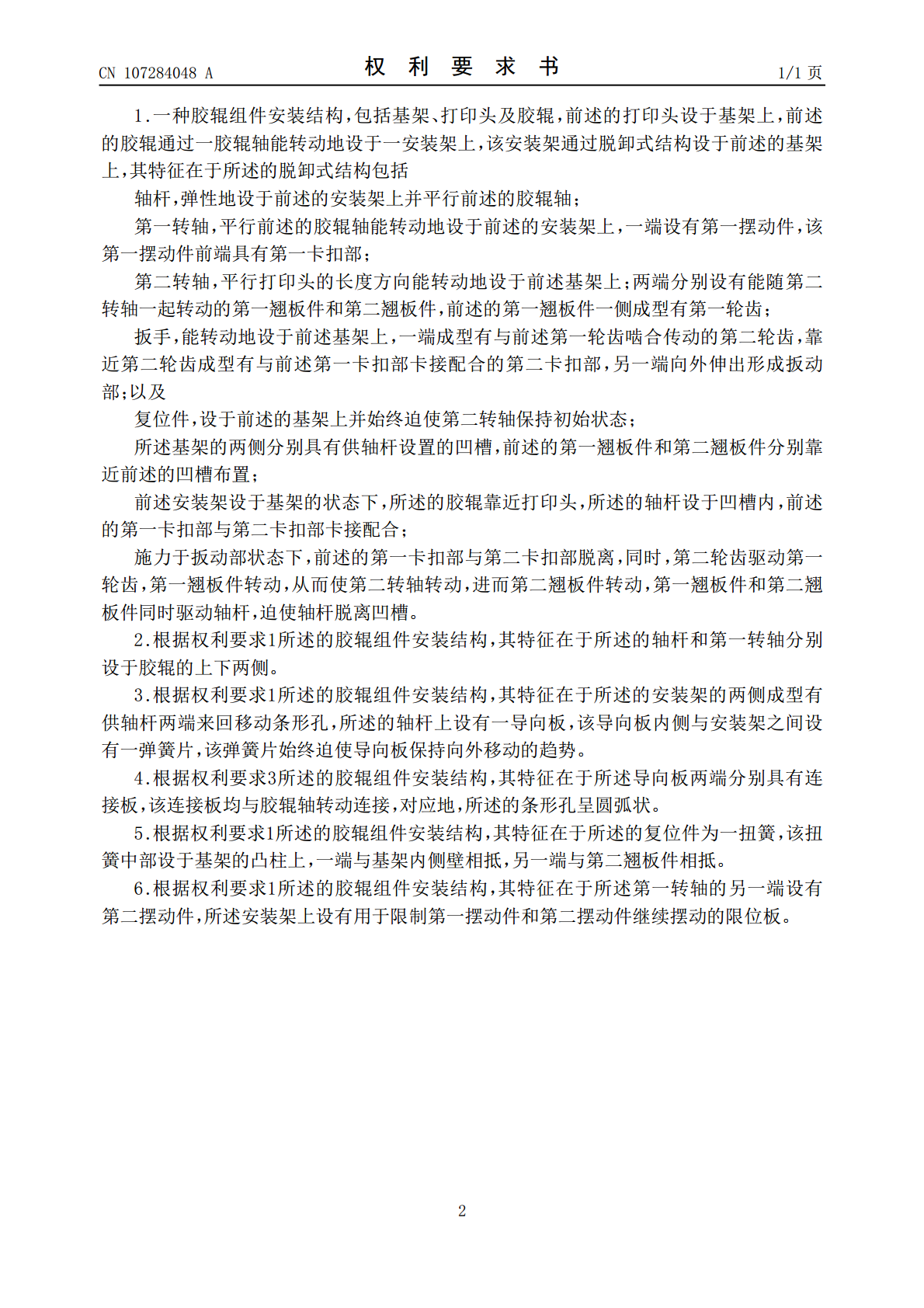

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107284048A(43)申请公布日2017.10.24(21)申请号201710535434.5(22)申请日2017.07.04(71)申请人宁波精芯科技有限公司地址315000浙江省宁波市奉化区中山东路889号(72)发明人蒋文柏(74)专利代理机构宁波诚源专利事务所有限公司33102代理人胡志萍景丰强(51)Int.Cl.B41J11/04(2006.01)B41J2/32(2006.01)权利要求书1页说明书3页附图5页(54)发明名称胶辊组件安装结构(57)摘要一种胶辊组件安装结构，包括基架、打印头及胶辊，前述的打印头设于基架上，前述的胶辊通过一胶辊轴能转动地设于一安装架上，该安装架通过脱卸式结构设于前述的基架上，其特征在于所述的脱卸式结构包括轴杆、第一转轴、第二转轴、扳手及复位件，施力于扳动部状态下，前述的第一卡扣部与第二卡扣部脱离，同时，第二轮齿驱动第一轮齿，第一翘板件转动，从而使第二转轴转动，进而第二翘板件转动，第一翘板件和第二翘板件同时驱动轴杆，迫使轴杆脱离凹槽。整体结构简单，操作方便快捷。CN107284048ACN107284048A权利要求书1/1页1.一种胶辊组件安装结构，包括基架、打印头及胶辊，前述的打印头设于基架上，前述的胶辊通过一胶辊轴能转动地设于一安装架上，该安装架通过脱卸式结构设于前述的基架上，其特征在于所述的脱卸式结构包括轴杆，弹性地设于前述的安装架上并平行前述的胶辊轴；第一转轴，平行前述的胶辊轴能转动地设于前述的安装架上，一端设有第一摆动件，该第一摆动件前端具有第一卡扣部；第二转轴，平行打印头的长度方向能转动地设于前述基架上；两端分别设有能随第二转轴一起转动的第一翘板件和第二翘板件，前述的第一翘板件一侧成型有第一轮齿；扳手，能转动地设于前述基架上，一端成型有与前述第一轮齿啮合传动的第二轮齿，靠近第二轮齿成型有与前述第一卡扣部卡接配合的第二卡扣部，另一端向外伸出形成扳动部；以及复位件，设于前述的基架上并始终迫使第二转轴保持初始状态；所述基架的两侧分别具有供轴杆设置的凹槽，前述的第一翘板件和第二翘板件分别靠近前述的凹槽布置；前述安装架设于基架的状态下，所述的胶辊靠近打印头，所述的轴杆设于凹槽内，前述的第一卡扣部与第二卡扣部卡接配合；施力于扳动部状态下，前述的第一卡扣部与第二卡扣部脱离，同时，第二轮齿驱动第一轮齿，第一翘板件转动，从而使第二转轴转动，进而第二翘板件转动，第一翘板件和第二翘板件同时驱动轴杆，迫使轴杆脱离凹槽。2.根据权利要求1所述的胶辊组件安装结构，其特征在于所述的轴杆和第一转轴分别设于胶辊的上下两侧。3.根据权利要求1所述的胶辊组件安装结构，其特征在于所述的安装架的两侧成型有供轴杆两端来回移动条形孔，所述的轴杆上设有一导向板，该导向板内侧与安装架之间设有一弹簧片，该弹簧片始终迫使导向板保持向外移动的趋势。4.根据权利要求3所述的胶辊组件安装结构，其特征在于所述导向板两端分别具有连接板，该连接板均与胶辊轴转动连接，对应地，所述的条形孔呈圆弧状。5.根据权利要求1所述的胶辊组件安装结构，其特征在于所述的复位件为一扭簧，该扭簧中部设于基架的凸柱上，一端与基架内侧壁相抵，另一端与第二翘板件相抵。6.根据权利要求1所述的胶辊组件安装结构，其特征在于所述第一转轴的另一端设有第二摆动件，所述安装架上设有用于限制第一摆动件和第二摆动件继续摆动的限位板。2CN107284048A说明书1/3页胶辊组件安装结构技术领域[0001]本发明涉及一种热敏打印机，尤其涉及热敏打印机胶辊组件的安装结构。背景技术[0002]现有的热敏打印机一般包括基架、电机、传动齿轮组件、打印头组件及能转动地设于基架上的胶辊，传动齿轮组件的动力输入端与电机的主动输出齿轮啮合，动力输出端与设于胶辊端部的胶辊齿轮啮合，胶辊用于带动打印纸移动，胶辊与打印头组件之间具有进纸通道，打印头组件一般又包括打印头(简称TPH，ThermalPrintHead)、打印头支架、压簧及压簧支撑架，打印头设于打印头支架上，压簧支撑架两端设于基架的两端，压簧两端分别与打印头支架及压簧支撑架相抵，这样打印头就能将打印纸压紧于胶辊表面。在打印纸装入或纠正处理时，一般通过拆卸胶辊实现，而胶辊两端一般设有两个轴承，基架上具有供轴承设置的凹槽，凹槽为半圆形状，工作状态下轴承始终位于凹槽内；需要上纸时，能轻松将胶辊连通轴承从凹槽内轻松脱开。但存在如下不足：轴承在凹槽内窜动幅度较大，影响胶辊的正常运行。[0003]为此，现有技术中公开了一种改进的结构，参考专利号为ZL200520130017.5的中国实用新型专利《微型热媒打印机机芯》(授权公告号为CN2725292Y)，该专利中增设
