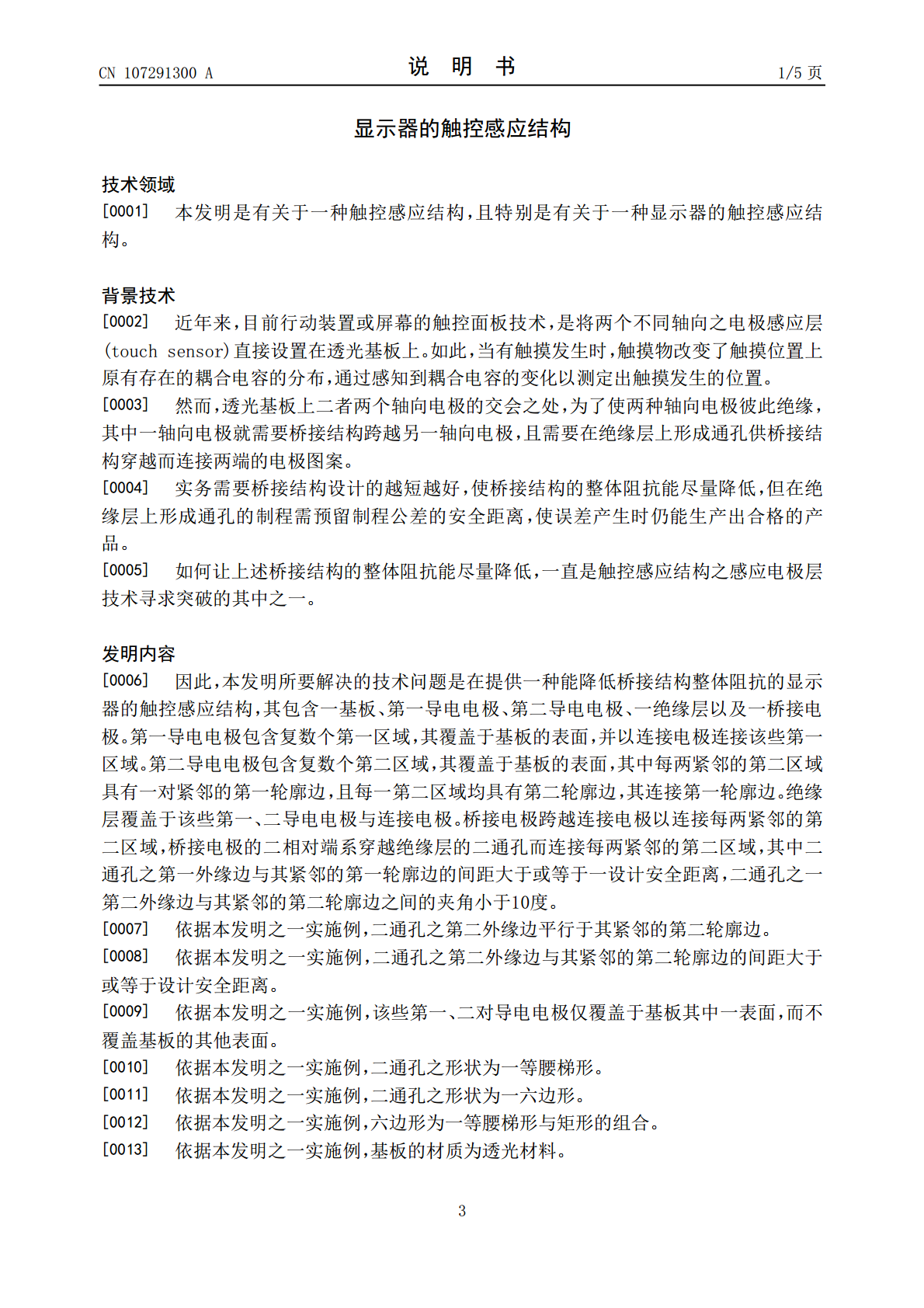

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107291300A(43)申请公布日2017.10.24(21)申请号201710566137.7(22)申请日2017.07.12(71)申请人业成科技（成都）有限公司地址611730四川省成都市高新区西区合作路689号申请人业成光电（深圳）有限公司英特盛科技股份有限公司(72)发明人陈俊铭张轩满(74)专利代理机构成都希盛知识产权代理有限公司51226代理人张行知杨冬梅(51)Int.Cl.G06F3/041(2006.01)权利要求书1页说明书5页附图5页(54)发明名称显示器的触控感应结构(57)摘要一种显示器的触控感应结构包含基板、第一导电电极、第二导电电极、绝缘层以及桥接电极。第一导电电极包含复数个第一区域，其覆盖于基板的表面，并以连接电极连接该些第一区域。第二导电电极包含复数个第二区域，其覆盖于基板的表面。绝缘层覆盖于该些第一、二导电电极与连接电极。桥接电极跨越连接电极以连接每两紧邻的第二区域，桥接电极的二相对端系穿越绝缘层的二通孔而连接每两紧邻的第二区域。二通孔之一第二外缘边与其紧邻的第二轮廓边之间的夹角小于10度。本案之显示器的触控感应结构，应用新的通孔设计原则，进一步缩短两通孔之间距，进而使穿越两通孔的桥接电极之阻抗能进一步降低。CN107291300ACN107291300A权利要求书1/1页1.一种显示器的触控感应结构，其特征在于，包含：一基板；第一导电电极，包含复数个第一区域，其覆盖于该基板的表面，并以连接电极连接该些第一区域；第二导电电极，包含复数个第二区域，其覆盖于该基板的表面，其中每两紧邻的该些第二区域具有一对紧邻的第一轮廓边，且每一该些第二区域均具有第二轮廓边，其连接该第一轮廓边；一绝缘层，覆盖于该些第一、二导电电极与该连接电极；以及一桥接电极，跨越该连接电极以连接每两紧邻的该些第二区域，该桥接电极的二相对端系穿越该绝缘层的二通孔而连接每两紧邻的该些第二区域，其中该二通孔之第一外缘边与其紧邻的该第一轮廓边的间距大于或等于一设计安全距离，该二通孔之一第二外缘边与其紧邻的该第二轮廓边之间的夹角小于10度。2.如权利要求1所述之显示器的触控感应结构，其特征在于，该二通孔之该第二外缘边平行于其紧邻的该第二轮廓边。3.如权利要求2所述之显示器的触控感应结构，其特征在于，该二通孔之该第二外缘边与其紧邻的该第二轮廓边的间距大于或等于该设计安全距离。4.如权利要求1所述之显示器的触控感应结构，其特征在于，该些第一、二导电电极仅覆盖于该基板其中一表面，而不覆盖该基板的其他表面。5.如权利要求1所述之显示器的触控感应结构，其特征在于，该二通孔之形状为一等腰梯形。6.如权利要求1所述之显示器的触控感应结构，其特征在于，该二通孔之形状为一六边形。7.如权利要求6所述之显示器的触控感应结构，其特征在于，该六边形为一等腰梯形与矩形的组合。8.如权利要求1所述之显示器的触控感应结构，其特征在于，该基板的材质为透光材料。9.如权利要求1所述之显示器的触控感应结构，其特征在于，该些第一、二导电电极的材质为透光材料。10.如权利要求1所述之显示器的触控感应结构，其特征在于，该绝缘层的材质为透光材料。2CN107291300A说明书1/5页显示器的触控感应结构技术领域[0001]本发明是有关于一种触控感应结构，且特别是有关于一种显示器的触控感应结构。背景技术[0002]近年来，目前行动装置或屏幕的触控面板技术，是将两个不同轴向之电极感应层(touchsensor)直接设置在透光基板上。如此，当有触摸发生时，触摸物改变了触摸位置上原有存在的耦合电容的分布，通过感知到耦合电容的变化以测定出触摸发生的位置。[0003]然而，透光基板上二者两个轴向电极的交会之处，为了使两种轴向电极彼此绝缘，其中一轴向电极就需要桥接结构跨越另一轴向电极，且需要在绝缘层上形成通孔供桥接结构穿越而连接两端的电极图案。[0004]实务需要桥接结构设计的越短越好，使桥接结构的整体阻抗能尽量降低，但在绝缘层上形成通孔的制程需预留制程公差的安全距离，使误差产生时仍能生产出合格的产品。[0005]如何让上述桥接结构的整体阻抗能尽量降低，一直是触控感应结构之感应电极层技术寻求突破的其中之一。发明内容[0006]因此，本发明所要解决的技术问题是在提供一种能降低桥接结构整体阻抗的显示器的触控感应结构，其包含一基板、第一导电电极、第二导电电极、一绝缘层以及一桥接电极。第一导电电极包含复数个第一区域，其覆盖于基板的表面，并以连接电极连接该些第一区域。第二导电电极包含复数个第二区域，其覆盖于基板的表面，其中每两紧邻的第二区域具有一对紧邻的第一轮廓边，且每一第二区域均具有第二轮廓边，其连接第一轮廓边。绝缘
