一种三维刮吸泥机.pdf
2023-09-01
10金币
323KB
8页
是湛****21
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种三维刮吸泥机.pdf

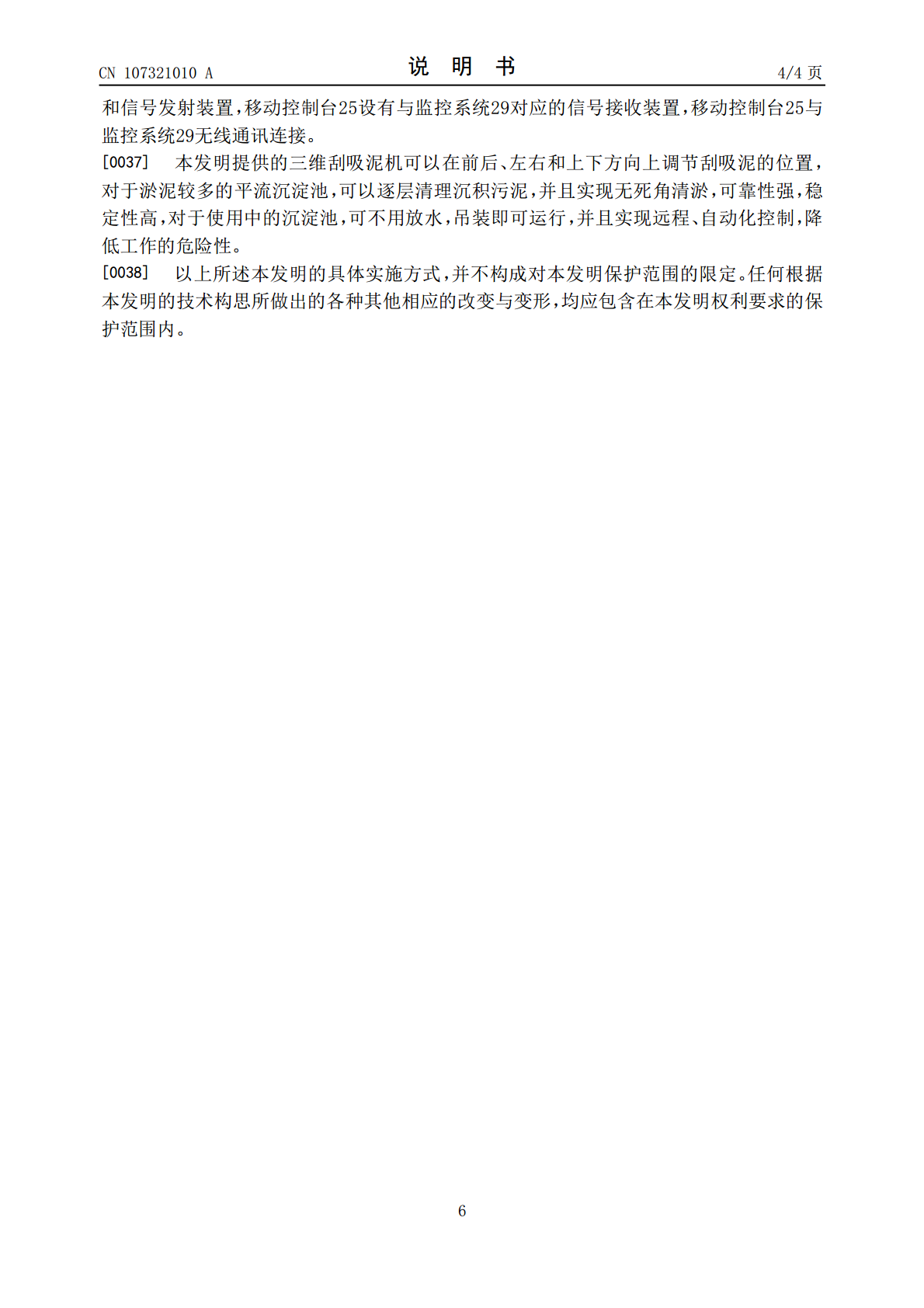

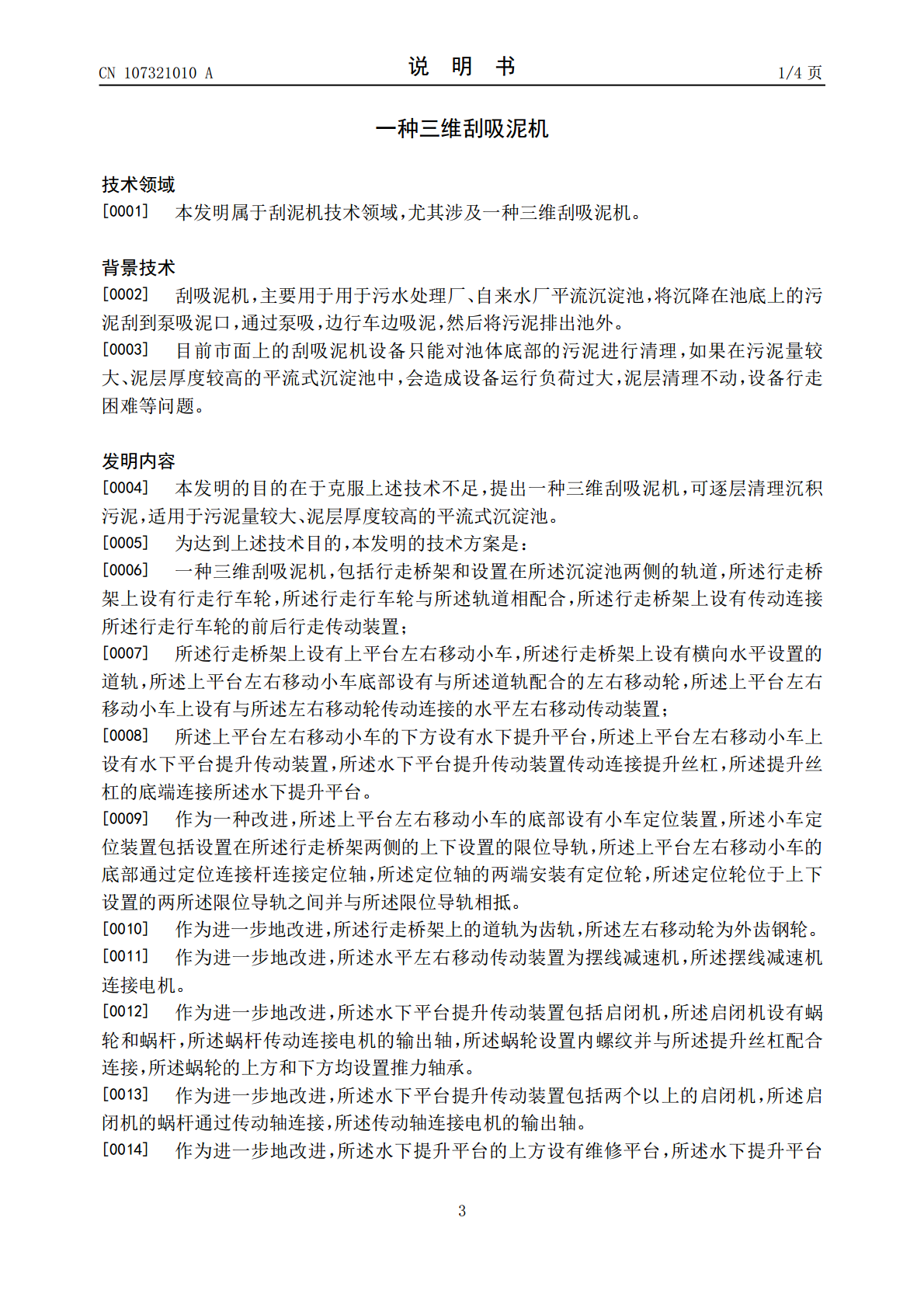

本发明属于刮泥机技术领域，尤其涉及一种三维刮吸泥机，包括行走桥架和轨道，行走桥架上设有行走行车轮和前后行走传动装置；行走桥架上设有上平台左右移动小车，行走桥架上设有横向水平设置的道轨，上平台左右移动小车底部设有左右移动轮，上平台左右移动小车上设有水平左右移动传动装置；上平台左右移动小车的下方设有水下提升平台，上平台左右移动小车上设有水下平台提升传动装置，水下平台提升传动装置传动连接提升丝杠，提升丝杠的底端连接水下提升平台。本发明可以在前后、左右和上下方向上调节刮吸泥的位置，可以逐层清理沉积污泥，实现无死角
