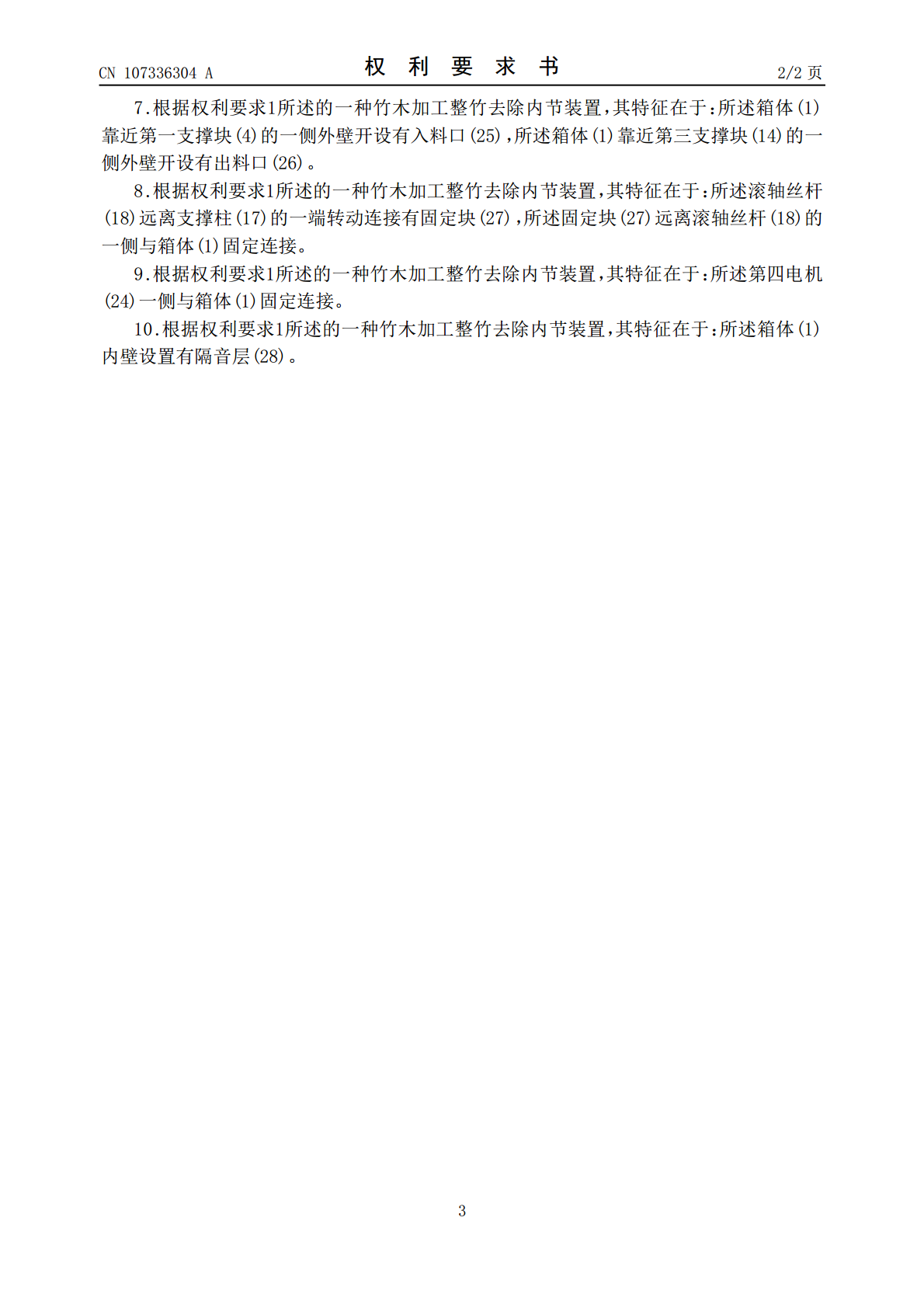

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107336304A(43)申请公布日2017.11.10(21)申请号201710753231.3(22)申请日2017.08.29(71)申请人安吉县瑞旺竹木制品厂地址313300浙江省湖州市安吉县昆铜乡独山头村(72)发明人梁瑞林(74)专利代理机构杭州君度专利代理事务所(特殊普通合伙)33240代理人杜军(51)Int.Cl.B27J1/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种竹木加工整竹去除内节装置(57)摘要一种竹木加工整竹去除内节装置，包括箱体，所述箱体内腔底部固定连接有若干减震抗压装置，所述长方形凹槽内表面转动连接有传送装置，所述第二电机输出轴通过联轴器转动连接有去内节装置，所述第一螺纹滑块底部固定连接有第三电机，所述第三电机输出轴通过联轴器转动连接有夹紧装置，所述滚轴丝杆远离支撑柱的一端通过平键固定连接有第一圆锥斜齿轮，所述第一圆锥斜齿轮外表面啮合传动有第二圆锥斜齿轮，所述第二圆锥斜齿轮内表面通过转轴转动连接有第四电机，本发明实际竹木加工机械设备领域。该装置自动送料和出料，避免人工操作，损害人体，方便粉碎废弃物排除，方便材料的运动，便于加工的完整与快速性，提高加工效率，节约时间。CN107336304ACN107336304A权利要求书1/2页1.一种竹木加工整竹去除内节装置，包括箱体(1)，其特征在于：所述箱体(1)内腔底部固定连接有若干减震抗压装置(2)，所述减震抗压装置(2)顶部固定连接有第一支撑板(3)，所述第一支撑板(3)顶部左侧固定连接有第一支撑块(4)，所述第一支撑块(4)顶部表面开设有长方形凹槽(5)，所述长方形凹槽(5)内表面转动连接有传送装置(6)，所述第一支撑板(3)顶部中间位置固定连接有第二支撑块(7)，所述第二支撑块(7)顶部表面开设有刀具槽(8)，所述刀具槽(8)内表面滑动连接有刀片(9)，所述刀片(9)内表面通过转轴转动连接有第一电机(10)，所述第二支撑块(7)顶部远离第一支撑块(4)的一侧固定连接有液压伸缩柱(11)，所述液压伸缩柱(11)顶部固定连接有第二电机(12)，所述第二电机(12)输出轴通过联轴器转动连接有去内节装置(13)，所述第一支撑板(3)顶部右侧固定连接有第三支撑块(14)，所述第三支撑块(14)顶部固定连接有平滑垫(15)，所述箱体(1)内腔两侧内壁中上位置之间设置有第二支撑板(16)，所述第二支撑板(16)顶部中间位置固定连接有支撑柱(17)，所述支撑柱(17)一侧转动连接有滚轴丝杆(18)，所述滚轴丝杆(18)外表面固定连接有第一螺纹滑块(19)，所述第一螺纹滑块(19)底部固定连接有第三电机(20)，所述第三电机(20)输出轴通过联轴器转动连接有夹紧装置(21)，所述滚轴丝杆(18)远离支撑柱的一端通过平键固定连接有第一圆锥斜齿轮(22)，所述第一圆锥斜齿轮(22)外表面啮合传动有第二圆锥斜齿轮(23)，所述第二圆锥斜齿轮(23)内表面通过转轴转动连接有第四电机(24)。2.根据权利要求1所述的一种竹木加工整竹去除内节装置，其特征在于：所述减震抗压装置(2)包括第一支撑板(201)，所述第一支撑板(201)底部设置有透气孔(202)，所述底板(201)底部内侧固定连接有底杆(203)，所述底杆(203)外侧套设有受压弹簧(204)，所述底板(201)顶端滑动连接有活动块(205)，所述活动块(205)顶部固定连接有第二支撑板(206)，所述第二支撑板(206)底部开设有凹槽(207)且凹槽(207)与底杆(203)上端间隙配合，所述第二支撑板(206)顶部固定连接有缓冲弹簧(208)，所述缓冲弹簧(208)顶部固定连接有缓冲柱(209)，所述缓冲柱(209)顶部固定连接有顶板(210)。3.根据权利要求1所述的一种竹木加工整竹去除内节装置，其特征在于：所述传送装置(6)包括传送齿带(61)，所述传送齿带(61)内表面啮合传动有传动齿轮(62)，所述传动齿轮(62)通过轴承固定连接有第一皮带轮(63)且转轴两端转动连接有第一支撑块(4)，所述第一皮带轮(63)表面通过皮带(64)滑动连接有第二皮带轮(65)，所述第二皮带轮(65)内表面通过转轴转动连接有第五电机(66)，所述第五电机(66)底部与第一支撑块(4)固定连接。4.根据权利要求1所述的一种竹木加工整竹去除内节装置，其特征在于：所述去内节装置(13)包括中心轴(131)，所述中心轴(131)远离第二电机(12)的一端转动连接有若干刀具(132)，所述中心轴(131)靠近第二电机(12)一端设置有圆环(133)，所述圆环(133)侧表面与刀具(132)固定连接，所述圆环(133)内表面
