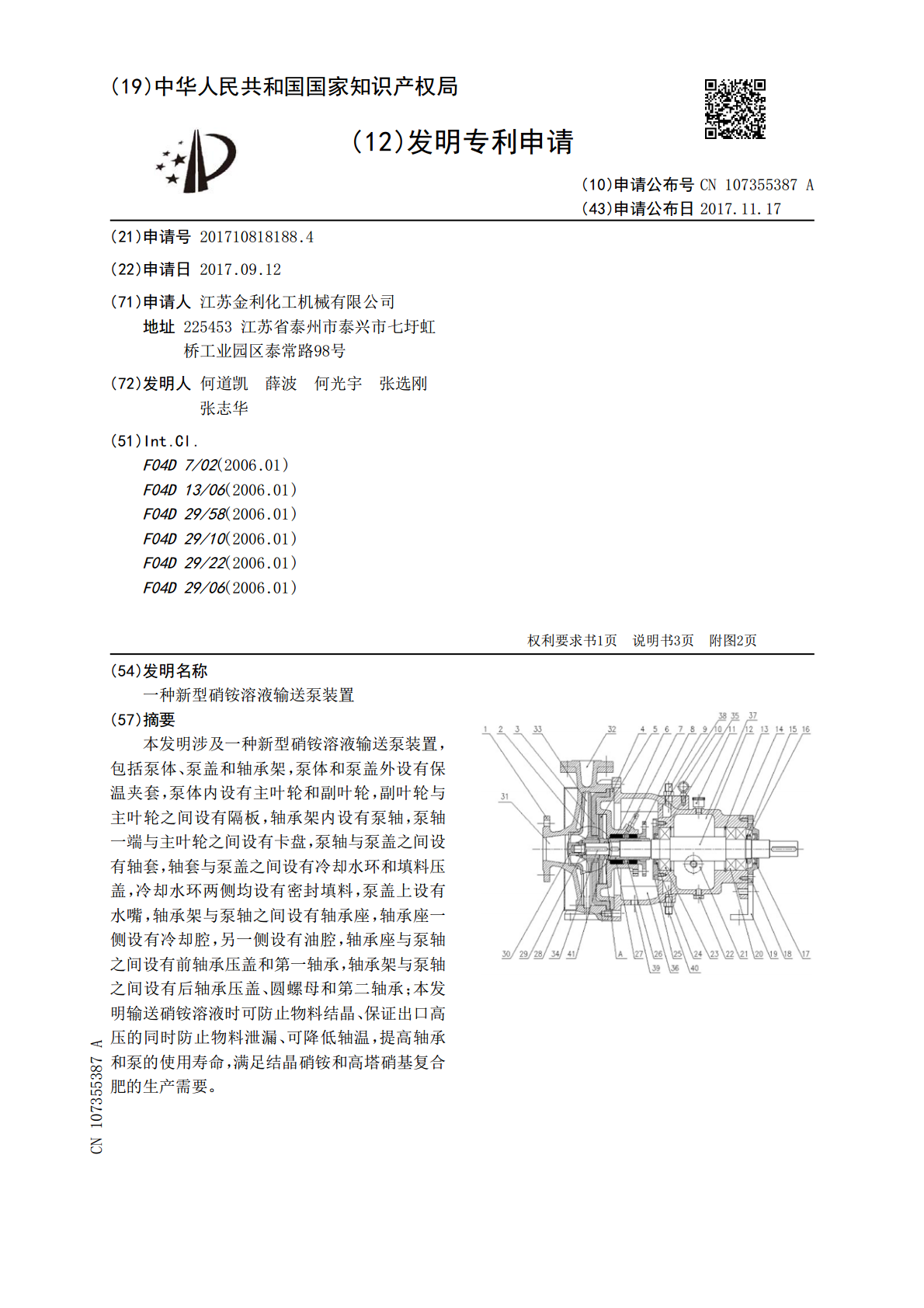

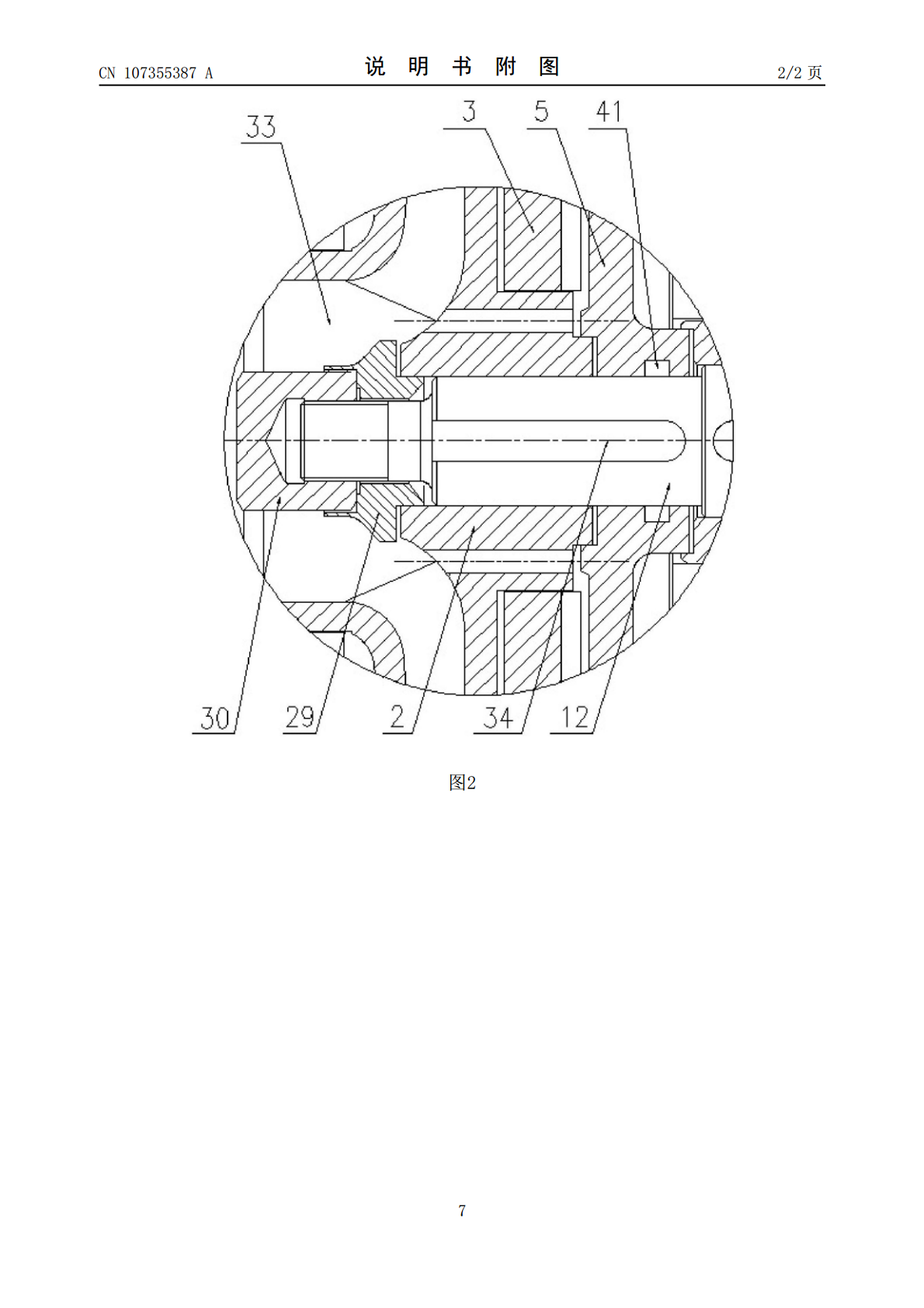

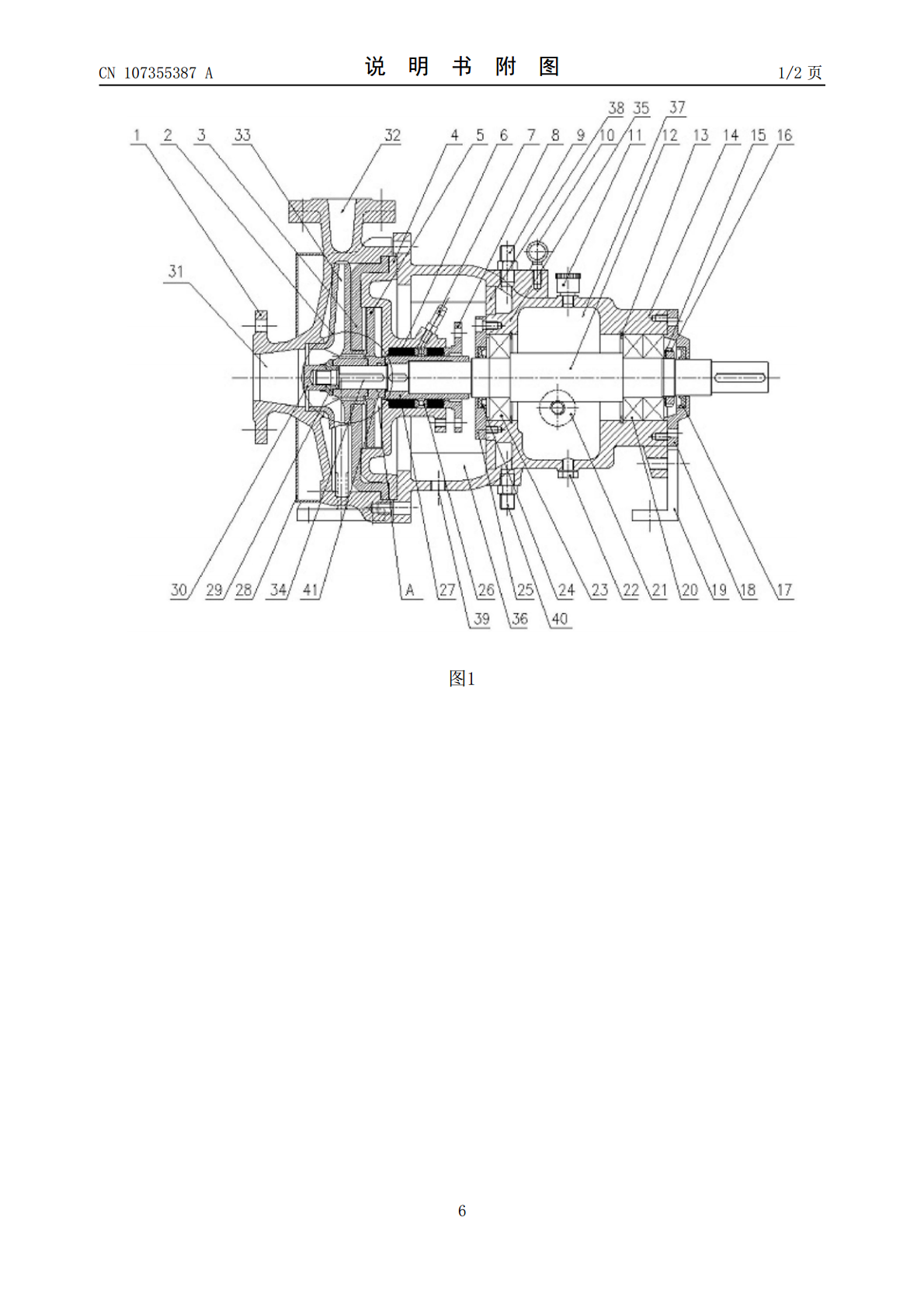

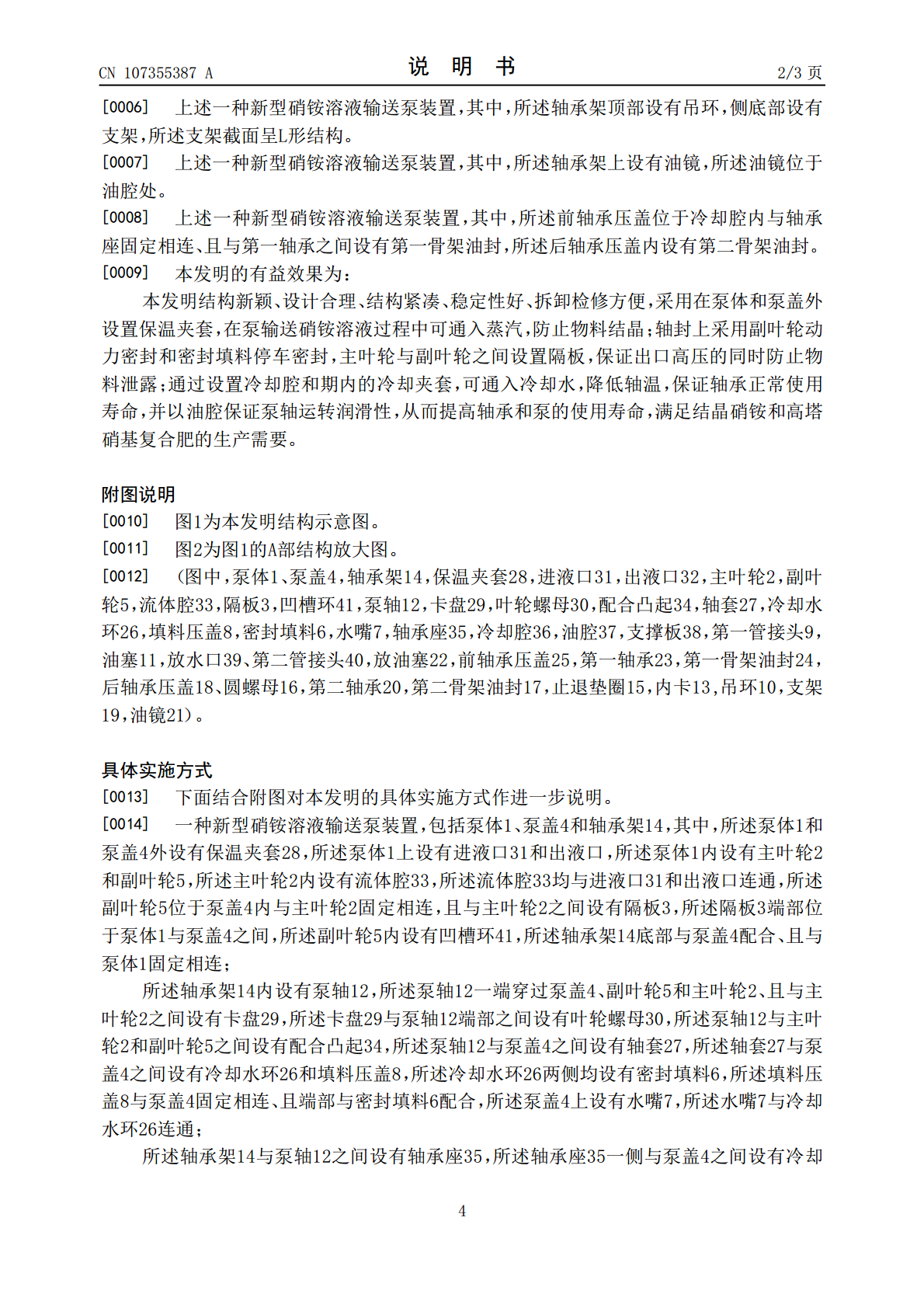

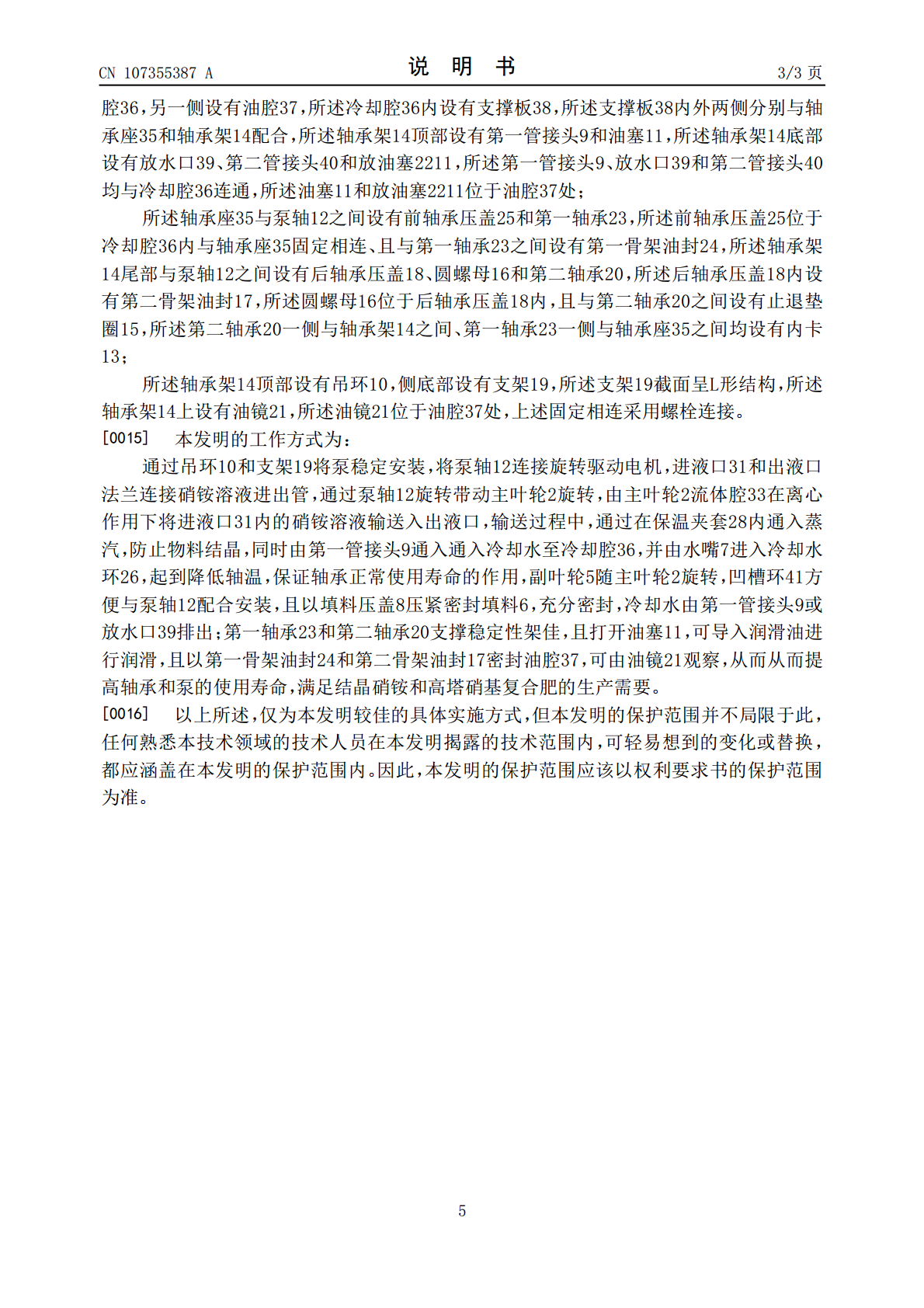

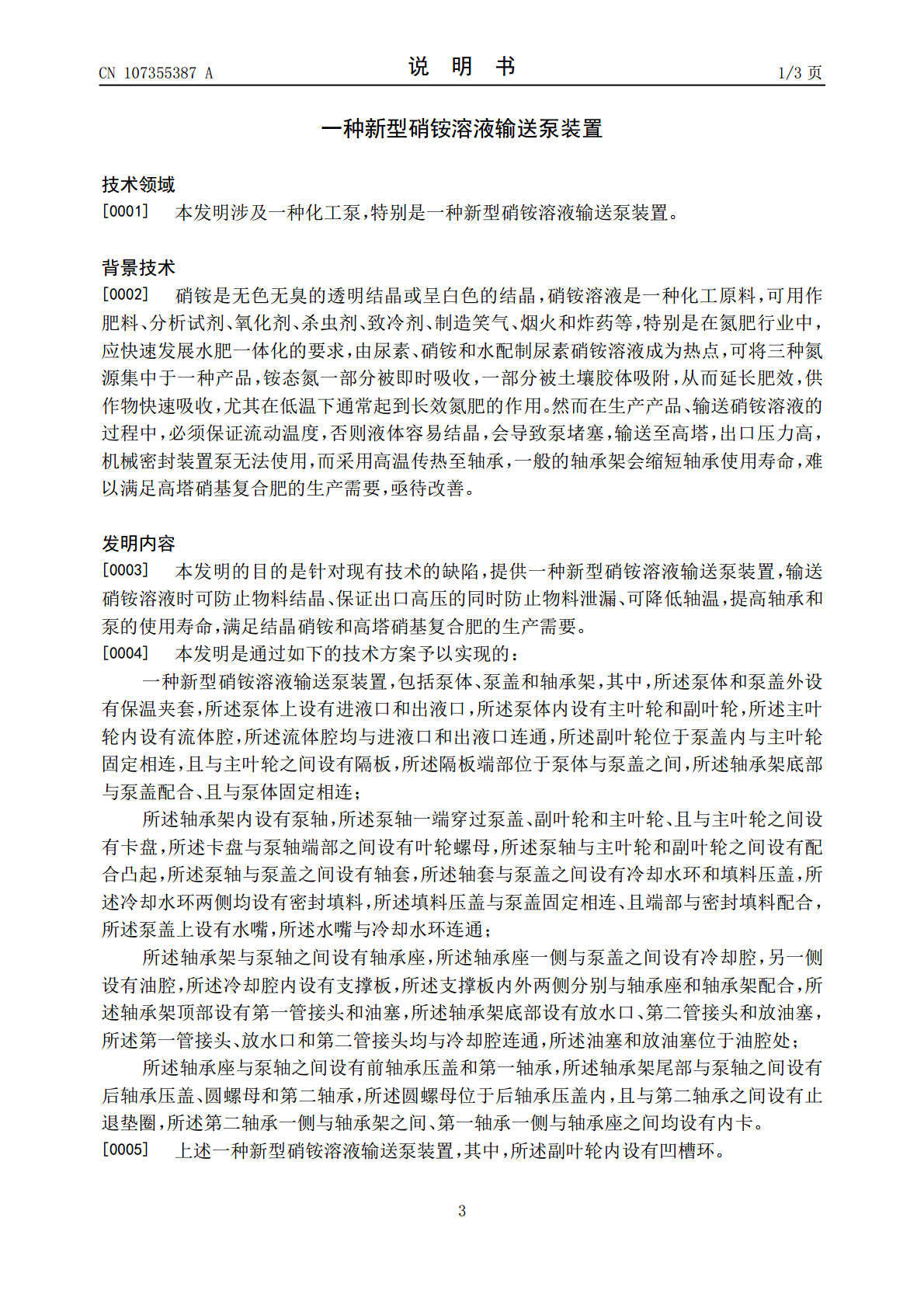

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107355387A(43)申请公布日2017.11.17(21)申请号201710818188.4(22)申请日2017.09.12(71)申请人江苏金利化工机械有限公司地址225453江苏省泰州市泰兴市七圩虹桥工业园区泰常路98号(72)发明人何道凯薛波何光宇张选刚张志华(51)Int.Cl.F04D7/02(2006.01)F04D13/06(2006.01)F04D29/58(2006.01)F04D29/10(2006.01)F04D29/22(2006.01)F04D29/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型硝铵溶液输送泵装置(57)摘要本发明涉及一种新型硝铵溶液输送泵装置，包括泵体、泵盖和轴承架，泵体和泵盖外设有保温夹套，泵体内设有主叶轮和副叶轮，副叶轮与主叶轮之间设有隔板，轴承架内设有泵轴，泵轴一端与主叶轮之间设有卡盘，泵轴与泵盖之间设有轴套，轴套与泵盖之间设有冷却水环和填料压盖，冷却水环两侧均设有密封填料，泵盖上设有水嘴，轴承架与泵轴之间设有轴承座，轴承座一侧设有冷却腔，另一侧设有油腔，轴承座与泵轴之间设有前轴承压盖和第一轴承，轴承架与泵轴之间设有后轴承压盖、圆螺母和第二轴承；本发明输送硝铵溶液时可防止物料结晶、保证出口高压的同时防止物料泄漏、可降低轴温，提高轴承和泵的使用寿命，满足结晶硝铵和高塔硝基复合肥的生产需要。CN107355387ACN107355387A权利要求书1/1页1.一种新型硝铵溶液输送泵装置，包括泵体、泵盖和轴承架，其特征为，所述泵体和泵盖外设有保温夹套，所述泵体上设有进液口和出液口，所述泵体内设有主叶轮和副叶轮，所述主叶轮内设有流体腔，所述流体腔均与进液口和出液口连通，所述副叶轮位于泵盖内与主叶轮固定相连，且与主叶轮之间设有隔板，所述隔板端部位于泵体与泵盖之间，所述轴承架底部与泵盖配合、且与泵体固定相连；所述轴承架内设有泵轴，所述泵轴一端穿过泵盖、副叶轮和主叶轮、且与主叶轮之间设有卡盘，所述卡盘与泵轴端部之间设有叶轮螺母，所述泵轴与主叶轮和副叶轮之间设有配合凸起，所述泵轴与泵盖之间设有轴套，所述轴套与泵盖之间设有冷却水环和填料压盖，所述冷却水环两侧均设有密封填料，所述填料压盖与泵盖固定相连、且端部与密封填料配合，所述泵盖上设有水嘴，所述水嘴与冷却水环连通；所述轴承架与泵轴之间设有轴承座，所述轴承座一侧与泵盖之间设有冷却腔，另一侧设有油腔，所述冷却腔内设有支撑板，所述支撑板内外两侧分别与轴承座和轴承架配合，所述轴承架顶部设有第一管接头和油塞，所述轴承架底部设有放水口、第二管接头和放油塞，所述第一管接头、放水口和第二管接头均与冷却腔连通，所述油塞和放油塞位于油腔处；所述轴承座与泵轴之间设有前轴承压盖和第一轴承，所述轴承架尾部与泵轴之间设有后轴承压盖、圆螺母和第二轴承，所述圆螺母位于后轴承压盖内，且与第二轴承之间设有止退垫圈，所述第二轴承一侧与轴承架之间、第一轴承一侧与轴承座之间均设有内卡。2.如权利要求1所述的一种新型硝铵溶液输送泵装置，其特征为，所述副叶轮内设有凹槽环。3.如权利要求1所述的一种新型硝铵溶液输送泵装置，其特征为，所述轴承架顶部设有吊环，侧底部设有支架，所述支架截面呈L形结构。4.如权利要求1所述的一种新型硝铵溶液输送泵装置，其特征为，所述轴承架上设有油镜，所述油镜位于油腔处。5.如权利要求1所述的一种新型硝铵溶液输送泵装置，其特征为，所述前轴承压盖位于冷却腔内与轴承座固定相连、且与第一轴承之间设有第一骨架油封，所述后轴承压盖内设有第二骨架油封。2CN107355387A说明书1/3页一种新型硝铵溶液输送泵装置技术领域[0001]本发明涉及一种化工泵，特别是一种新型硝铵溶液输送泵装置。背景技术[0002]硝铵是无色无臭的透明结晶或呈白色的结晶，硝铵溶液是一种化工原料，可用作肥料、分析试剂、氧化剂、杀虫剂、致冷剂、制造笑气、烟火和炸药等，特别是在氮肥行业中，应快速发展水肥一体化的要求，由尿素、硝铵和水配制尿素硝铵溶液成为热点，可将三种氮源集中于一种产品，铵态氮一部分被即时吸收，一部分被土壤胶体吸附，从而延长肥效，供作物快速吸收，尤其在低温下通常起到长效氮肥的作用。然而在生产产品、输送硝铵溶液的过程中，必须保证流动温度，否则液体容易结晶，会导致泵堵塞，输送至高塔，出口压力高，机械密封装置泵无法使用，而采用高温传热至轴承，一般的轴承架会缩短轴承使用寿命，难以满足高塔硝基复合肥的生产需要，亟待改善。发明内容[0003]本发明的目的是针对现有技术的缺陷，提供一种新型硝铵溶液输送泵装置，输送硝铵溶液时可防止物料结晶、保证出口高压的同时防止物料泄漏、可降低轴温，提高轴承
